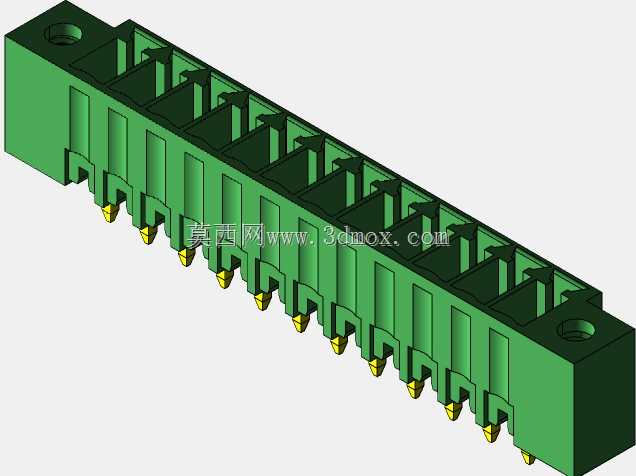

12位弯针插拔式绿色接线端子结构

这款弯针式接线端子主要面向PCB板载接线场景设计，常见于工业控制板卡、电源模块、伺服驱动接口、小型工控设备的信号与动力接线部位，用来实现板外导线与电路板的可靠电气连接，替代传统焊接接线的方式，大幅提升现场接线、后期维护的拆装效率，降低接线错误率。从结构设计来看，本体采用绿色绝缘阻燃工程塑料注塑成型，整体为长条形排布，单排共设置12个接线位，每个接线位对应独立的压线腔与弯式插针，插针为镀金铜质材质，尾部弯角适配标准PCB板厚的插装焊接要求，插针伸出长度匹配常规波峰焊工艺的吃锡深度，焊接后插针与PCB焊盘结合强度充足，可承受常规接线拉扯力不出现松脱。本体两端设置带安装孔的固定耳，安装孔位适配M2规格的固定螺丝，可在插装焊接后额外通过螺丝将端子本体与PCB板锁紧，避免大线径导线插拔时带动端子本体导致焊盘脱落，安装孔的中心距与端子总长度匹配常规12位端子的通用安装尺寸，可直接替换同规格市售产品，无需调整PCB开孔位置。每个压线腔内部设置压线弹片与螺丝锁紧结构，适配22-16AWG线径的单股或多股铜导线，拧紧锁紧螺丝时弹片会均匀压合在导线金属线芯上，既保证足够的接触压力降低接触电阻，又不会压伤线芯导致导线断裂，压线腔的开口方向与PCB板面呈垂直角度，现场接线时无需弯折导线即可直接插入锁紧，适配设备内部走线空间局促的安装场景。绝缘本体的筋位设计做了加强处理，相邻接线位之间设置隔离筋，避免相邻接线位的导线铜丝外露造成短路，本体侧壁的加强筋提升了整体抗形变能力，在锁紧螺丝时不会出现本体开裂、形变的问题，插针与绝缘本体之间做了防退卡扣结构，插针压入本体后不会因焊接温度、外力拉扯出现退针问题。在实际选型应用中，这类端子的额定载流量匹配每路10A以内的信号或小功率动力传输，绝缘耐压等级满足常规工业低压设备的安全要求，弯针结构的设计相比直针端子，可降低整体接线后的总高度，适配薄型设备、嵌入式安装设备的内部空间限制，安装时插针对应PCB上的通孔位置插入，过波峰焊完成焊接后再锁两端固定螺丝即可完成装配，接线时仅需将剥好线芯的导线插入对应压线腔，拧紧顶部锁紧螺丝即可完成接线，后期维护拆线仅需松开对应位置的螺丝即可抽出导线，无需拆动其他接线位，大幅降低运维工作量。
