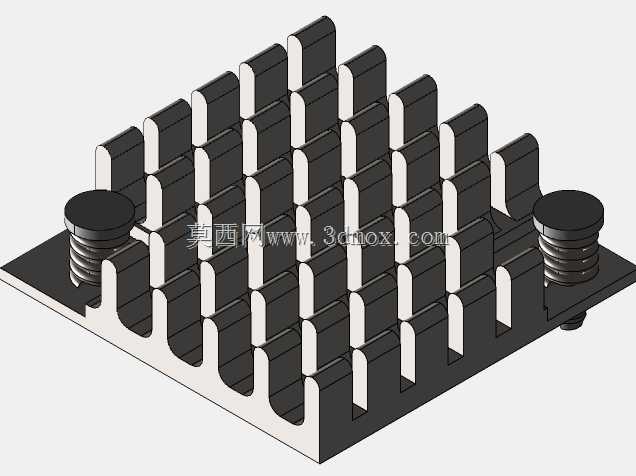

带弹簧固定柱的梳齿型散热结构

这类梳齿结构的散热件，主要面向小功率板载电子元器件的被动散热场景，常见于嵌入式主板、工业控制板卡、小型电源模块的发热元件散热配套，不需要额外加装风冷风扇，依靠密集鳍片增大与空气的接触面积完成热交换，适合密闭低噪的工控设备内部使用。从结构设计来看，主体基座采用平整底面设计，安装时可在基座与发热芯片之间填充导热硅脂或者导热垫，填补微观接触间隙降低热阻，保证发热源的热量能够快速传导至整个鳍片阵列。鳍片采用等间距交错排布的梳齿构型，每一片鳍片都做了边缘倒角处理，既避免加工和安装过程中锐边划伤操作人员，也能在有限的基座面积上最大化拓展散热表面积，同时相邻鳍片之间的预留间隙足够保证空气自然对流的通道通畅，不会因为鳍片过密导致热空气淤积在鳍片缝隙内降低散热效率。两侧的弹簧固定柱是这个结构的安装核心，柱体底部带定位卡扣，安装时对准PCB板上预设的安装孔位压入即可完成固定，配套的弹簧可以提供持续均匀的压紧力，既不会因为压力过大压损脆弱的芯片封装，也不会因为设备运输、运行过程中的振动导致散热件移位松脱，相比背胶粘贴的固定方式，这种弹簧卡扣结构的可拆卸性更强，后期维护更换板卡元件时可以反复拆装使用，不会残留胶渍影响二次安装的导热效果。从安装边界来看，整体结构的高度控制在常规板卡元件的限高范围内，不会和机箱内的其他插接件、结构件产生干涉，基座的长宽尺寸匹配常规封装的功率芯片、主控芯片的覆盖范围，不需要额外裁切调整就能直接适配对应规格的发热元件。设计过程中需要重点控制鳍片的厚度和间距比例，鳍片过薄会导致加工成型难度提升，后期容易出现弯折变形，鳍片过厚则会挤占散热间隙的空间，减少有效散热面积；弹簧的弹力参数也需要经过匹配计算，弹力过小会导致基座与芯片贴合不紧密热阻升高，弹力过大则会在PCB板上产生持续的内应力，长期使用可能导致PCB板变形、焊点脱焊。整个结构采用一体成型的加工思路，减少了鳍片与基座连接的接触热阻，热量从基座传导到每一片鳍片的路径更短，热传导效率更高，表面做黑色氧化处理，在提升耐氧化腐蚀能力的同时，也能增强热辐射能力，进一步提升被动散热的效果。
