马特克MC17系列微型圆柱驱动电机结构

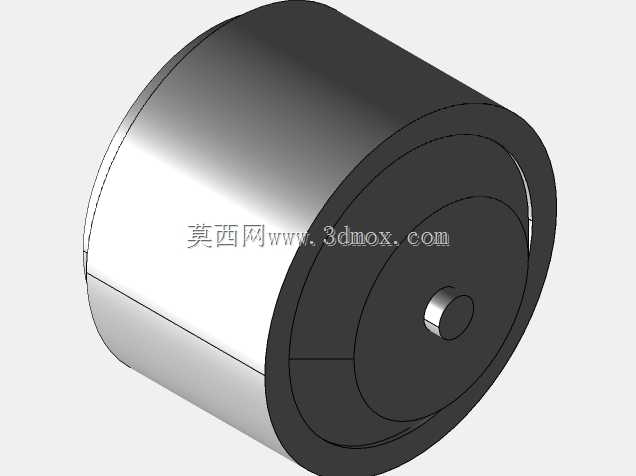

这款微型圆柱结构的驱动元件，常被应用在紧凑空间内的精密传动场景中，比如小型自动化输送模组的动力端、桌面级精密检测设备的进给驱动、便携工业工具的动力输出单元，不少对安装径向尺寸有严格限制的设备改型项目里，这类短圆柱电机往往能解决常规法兰电机无法适配的空间矛盾。从结构设计来看，整机采用全封闭圆柱外壳，外壳表面做了光滑金属质感处理，没有多余的外置接线凸台或者安装耳结构，输出轴直接从端盖中心伸出，轴径与端盖的配合处做了同轴度限位设计，能保证输出轴的径向跳动控制在极小范围内，适配需要平稳低噪输出的传动场景。设计过程中优先考虑了径向安装边界的压缩，整机最大外径控制在极小尺寸范围内，轴向长度也做了紧凑化处理，没有冗余的结构凸起，安装时可以直接通过外壳圆柱面做抱紧式固定，不需要额外预留法兰安装的螺栓空间，对于安装腔为圆柱孔的集成式设备来说，这种结构能大幅降低安装座的加工难度，只需要保证安装孔的内径公差与圆柱外壳匹配，就能完成可靠固定，同时抱紧式固定的方式还能灵活调整电机的周向接线角度，适配不同走线方向的设备布局。功能特性上，这类电机的输出特性偏向平稳中低转速大扭矩输出，端盖与外壳的配合采用止口定位结构，能保证内部定转子的同轴度，减少运转过程中的偏心振动，输出轴采用短轴伸设计，能直接连接小型同步带轮、微型联轴器或者小模数齿轮，不需要额外加装轴转接套，减少传动链的累计误差。在实际选型适配时，需要注意安装腔的轴向预留尺寸要略大于电机本体轴向长度，给尾部接线或者编码器安装留出足够空间，同时抱紧安装的抱紧力需要控制在合理范围，避免压力过大导致外壳形变挤压内部定子，造成运转卡滞或者定子绕组损伤。不少做小型自动化设备迭代的结构工程师，在遇到原有动力部件安装空间不足、需要替换更大扭矩驱动元件的场景时，这类短圆柱结构的电机往往能在不改动原有安装腔主体结构的前提下完成动力升级，只需要微调安装孔的内径尺寸，就能实现动力部件的替换，大幅缩短设备改型的设计周期，也能降低改型带来的加工成本增加。
