可旋转顶环标记式圆筒滑动尺结构设计

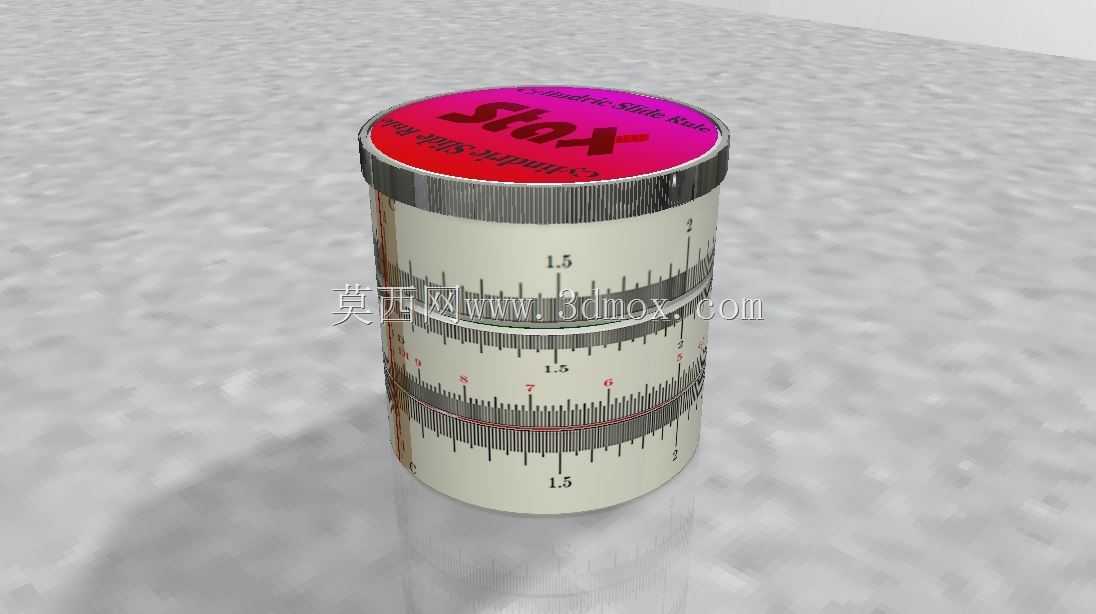

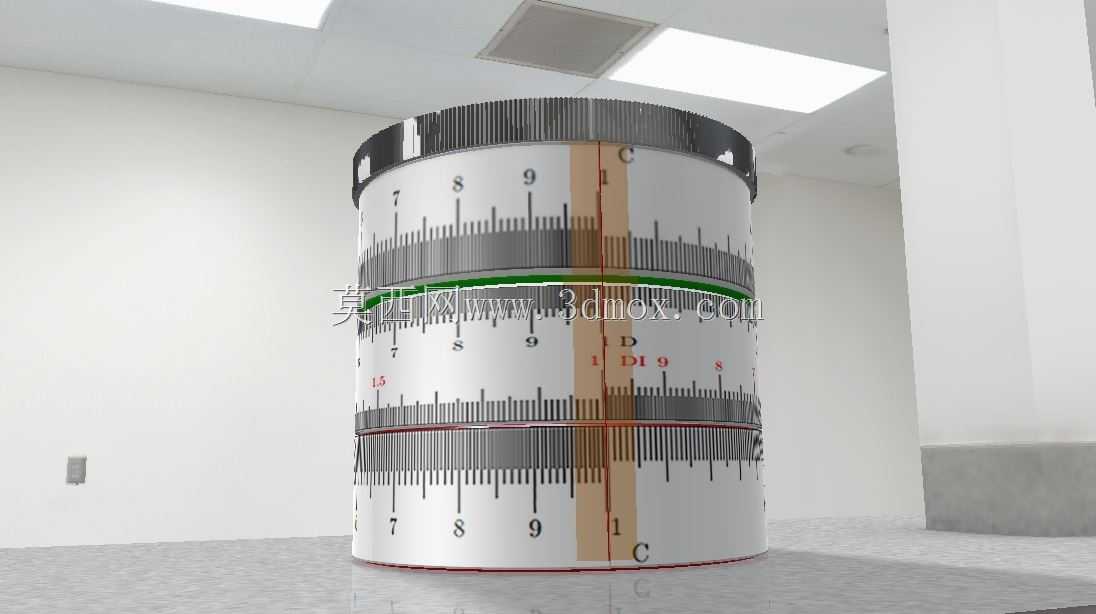

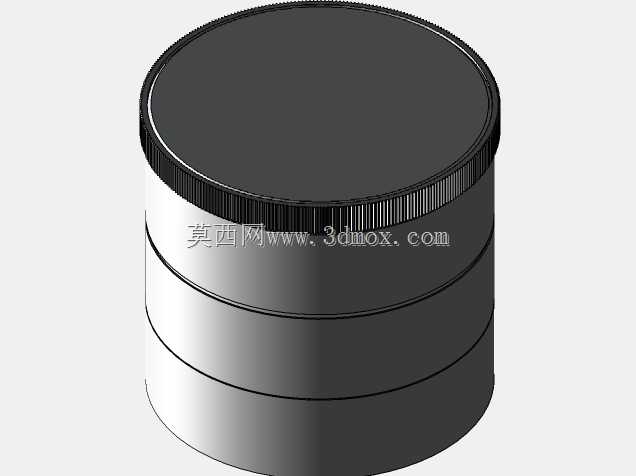

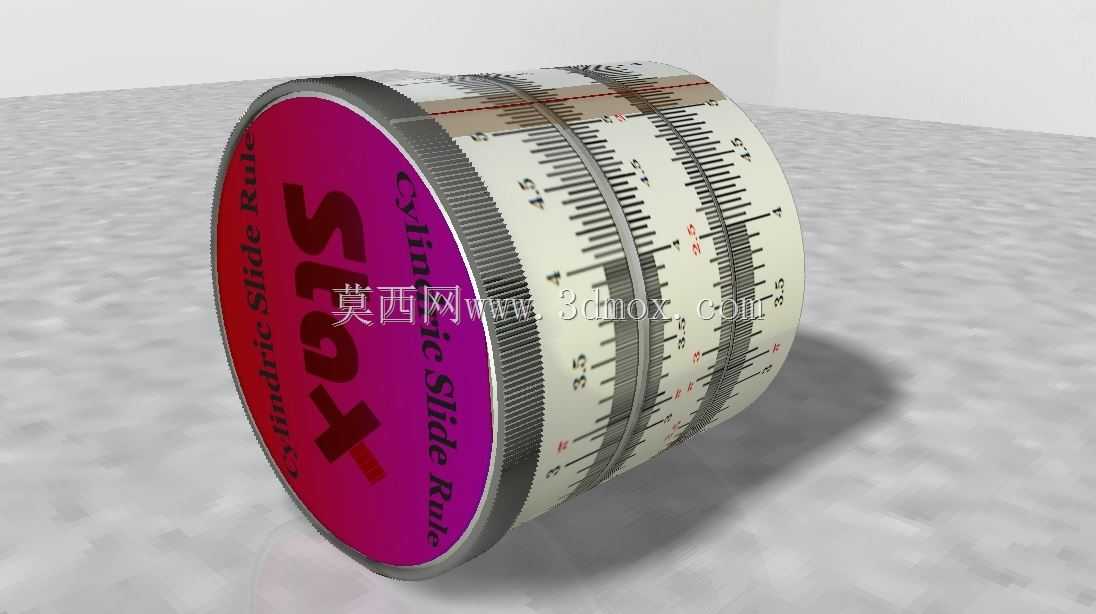

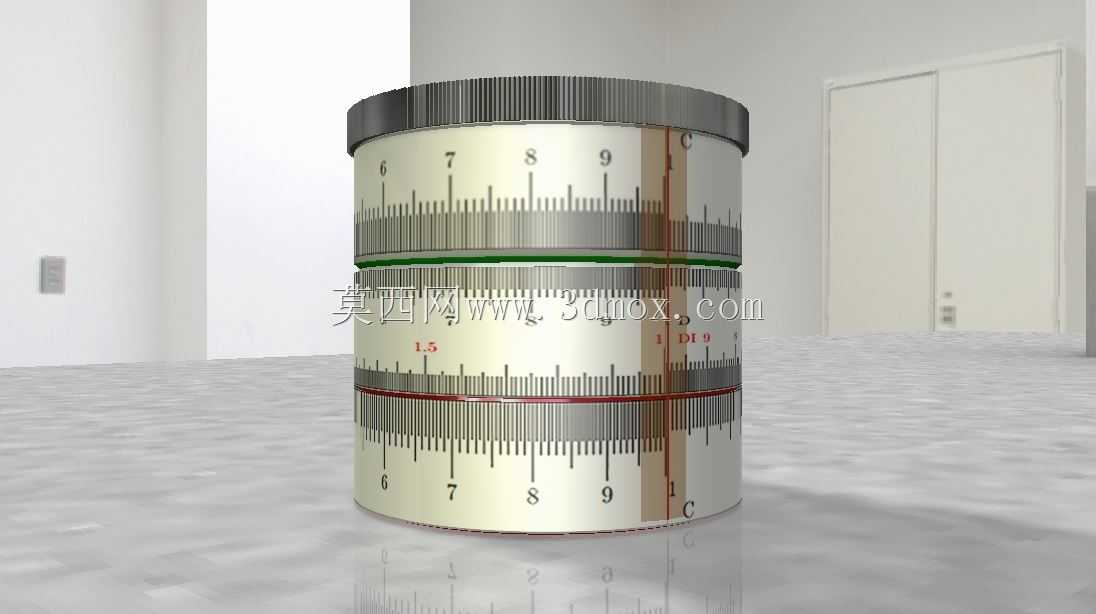

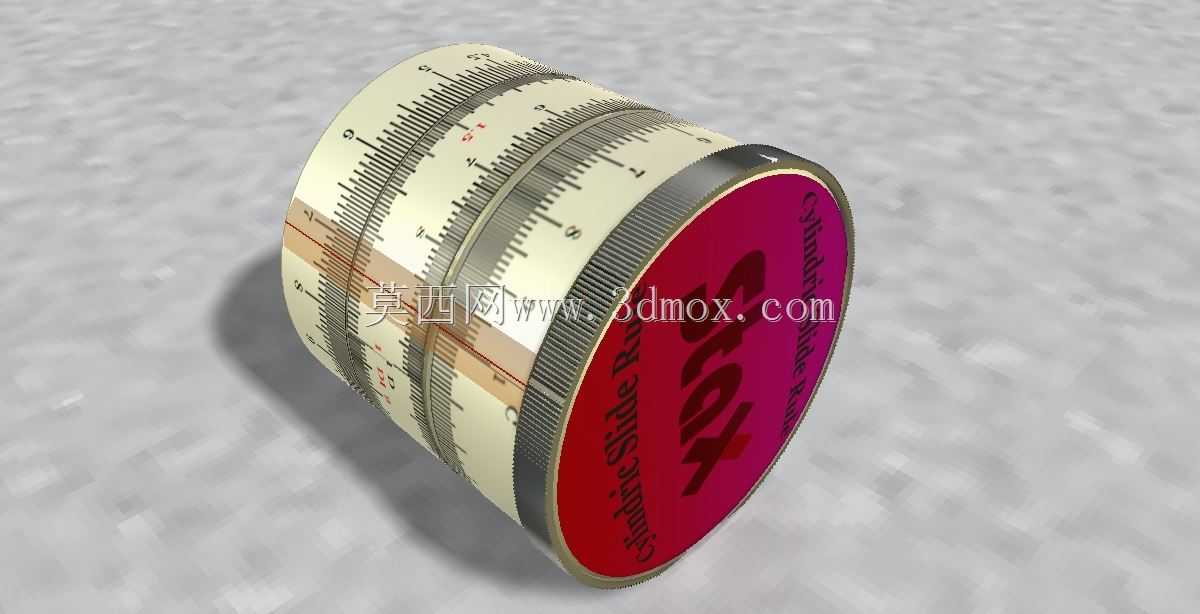

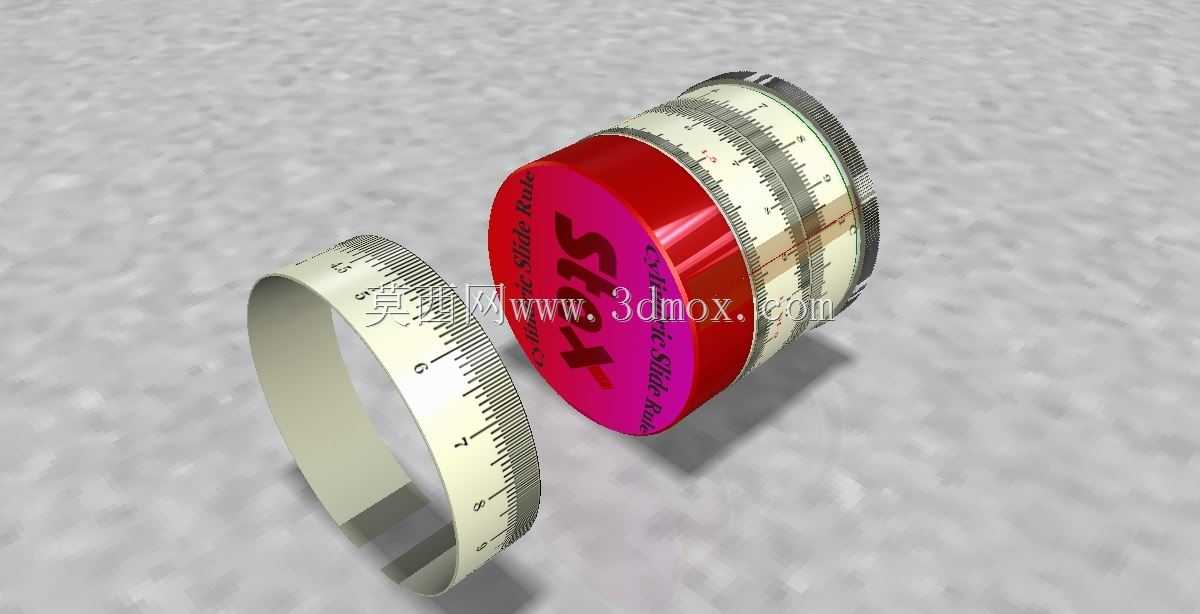

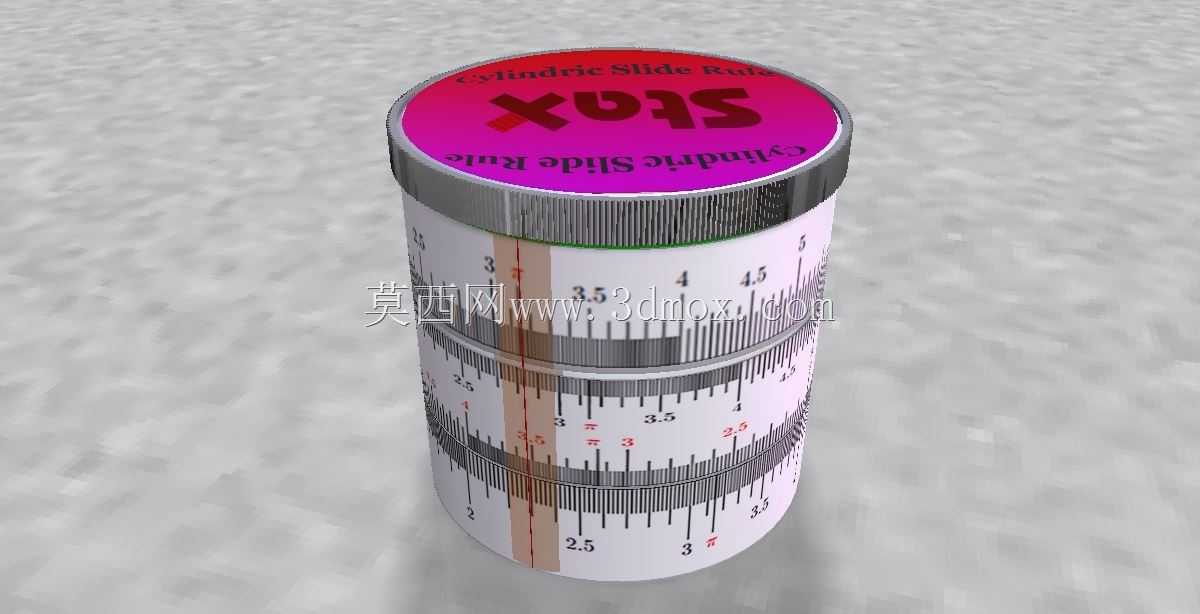

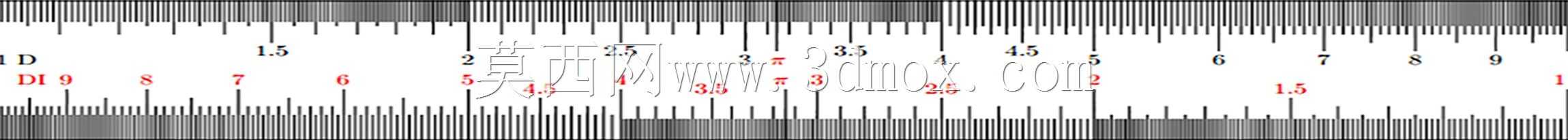

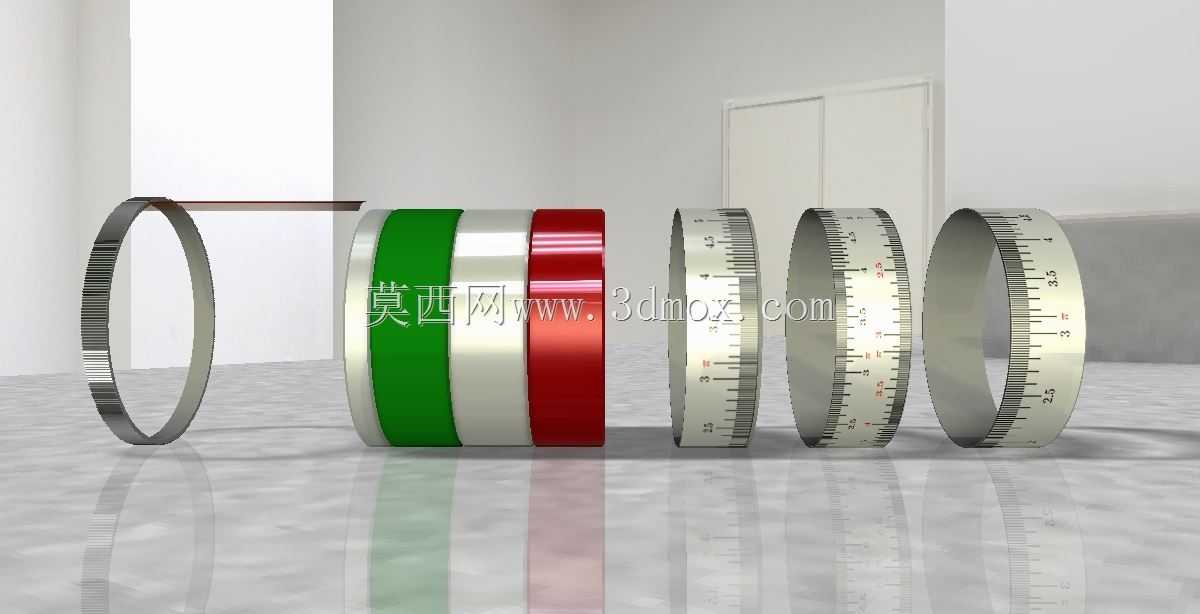

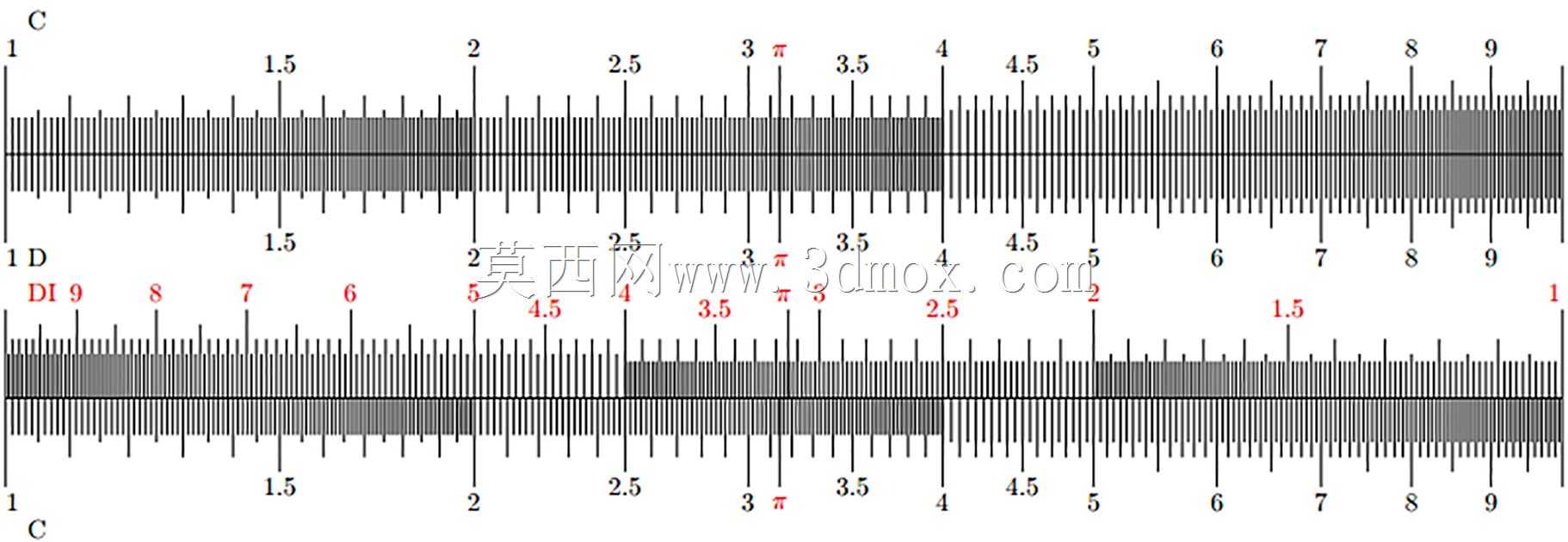

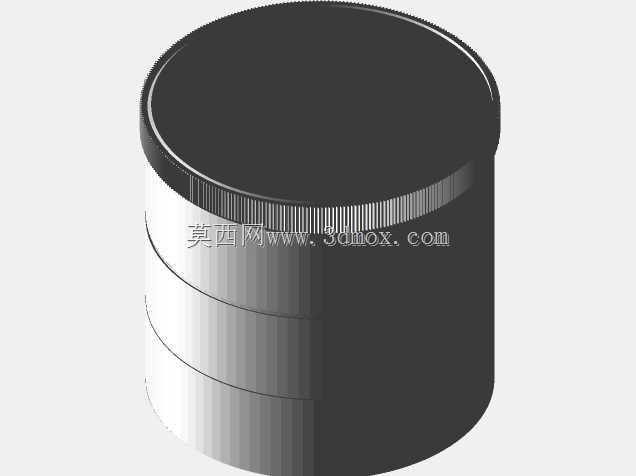

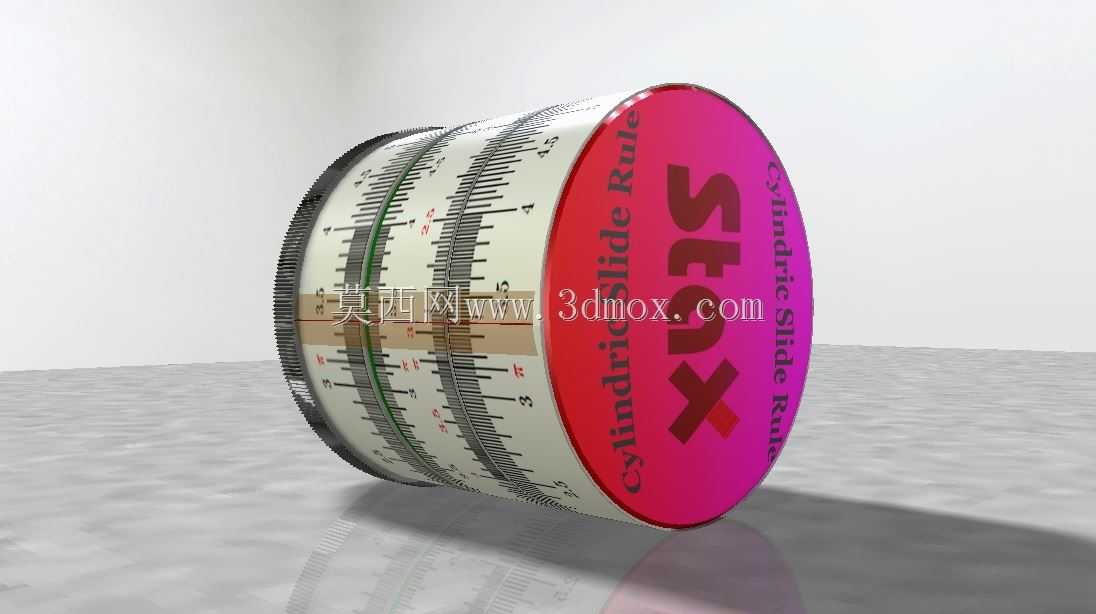

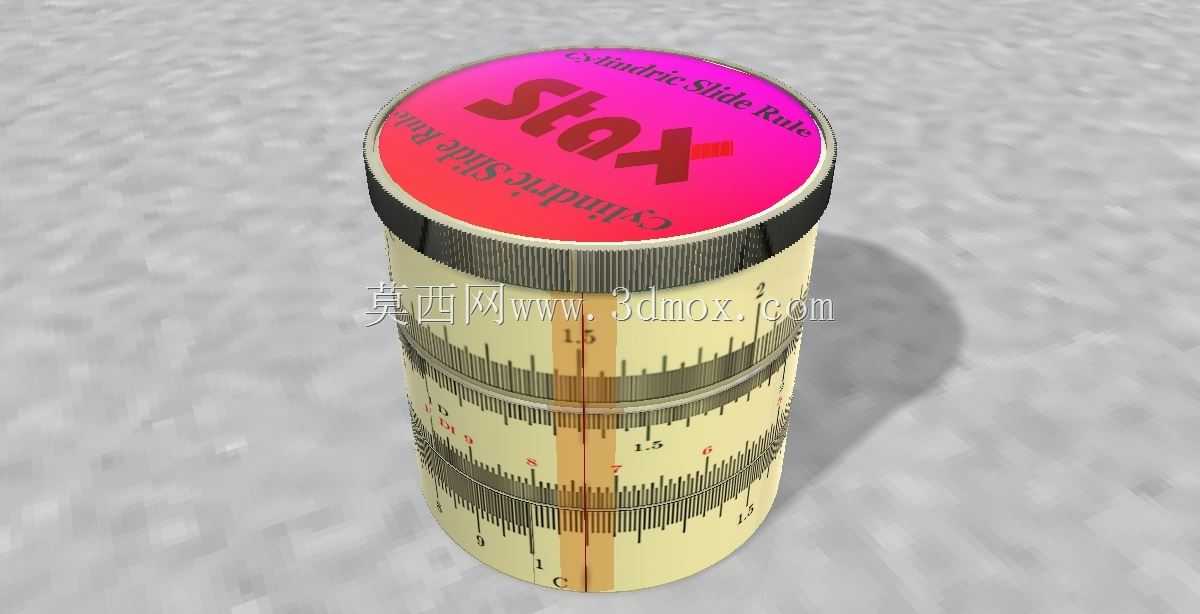

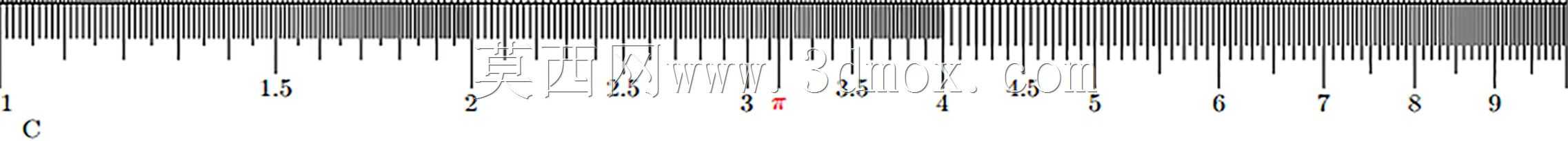

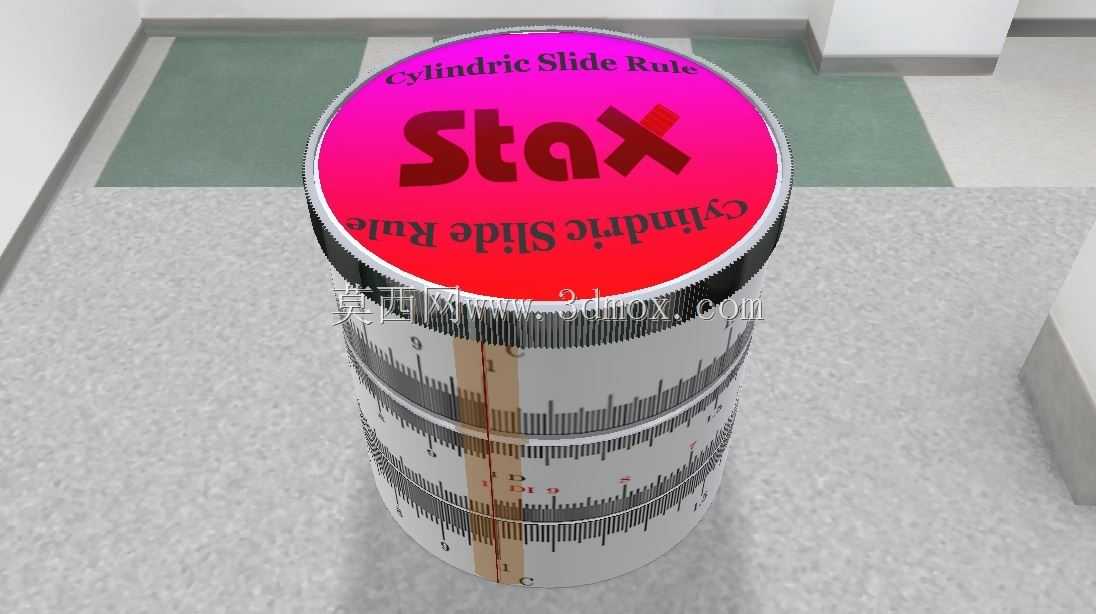

这款圆筒形滑动尺的设计，最初是为了适配现场快速计算与简易测量的复合需求，区别于传统直板计算尺的扁平结构，采用同轴圆筒嵌套的形式，能在更小的收纳体积下容纳更长的有效刻度行程，解决了直板计算尺携带时易弯折、刻度易磨损的问题。从实际应用场景来看，这类结构的量具既可以用于机械加工现场的快速参数换算，比如在没有电子计算设备的工况下完成三角函数、乘除运算的快速推演，也能作为教学演示器具，直观展示对数刻度的运算逻辑，同时圆筒侧壁的刻度环还能兼顾小范围的长度、圆周尺寸比对功能，适配机加工巡检时的快速核验需求。设计过程中，核心要解决的是多层刻度环的同轴旋转精度问题，顶环与下层环体之间采用间隙配合的嵌套结构，配合面做了细微的防滑纹理处理，既保证旋转时无卡滞，又能避免环体自行转动导致的刻度错位，顶环端面做了醒目的标识区，方便快速定位基准刻度线，减少读数时的视差误差。从功能特性上看，多层可独立旋转的刻度环分别对应不同的运算刻度，包括常用的对数刻度、三角函数刻度、长度基准刻度，环体上的基准标线采用轴向贯通设计，无论哪个环体旋转到对应位置，都能通过标线快速对齐读数，相比传统直板滑尺，圆筒结构的刻度环绕在柱面，有效刻度长度是同收纳长度直板尺的三倍以上，运算精度能提升一个数量级。外形尺寸上，整体采用手持便携的圆柱构型，直径控制在单手握持的舒适范围内，高度与普通马克笔相当，能直接放入工装口袋携带，安装边界方面，该结构无需额外固定基座，手持即可操作，环体之间的配合公差控制在IT7级，既保证旋转顺滑，又不会出现径向晃动影响读数精度，环体表面的刻度采用蚀刻填漆工艺，避免长期摩擦后刻度脱落，顶环的标识区做了耐磨涂层处理，频繁旋转触碰也不会出现标识模糊的问题。在结构细节上，各层刻度环的端面都做了细微的止口设计，旋转到基准位置时会有轻微的触感反馈，方便盲操作时快速归位，筒身底部做了平整的端面处理，可以直立放置在工作台面，避免滚动掉落，相比传统的计算工具，这种圆筒滑尺没有电子元件，不受现场油污、电磁干扰的影响，在恶劣的车间工况下也能稳定使用，适配没有供电条件的野外作业、老旧车间现场的快速计算需求，同时结构简单没有易损件，长期使用也无需额外维护。
