木工精准定位袖珍测量标尺结构

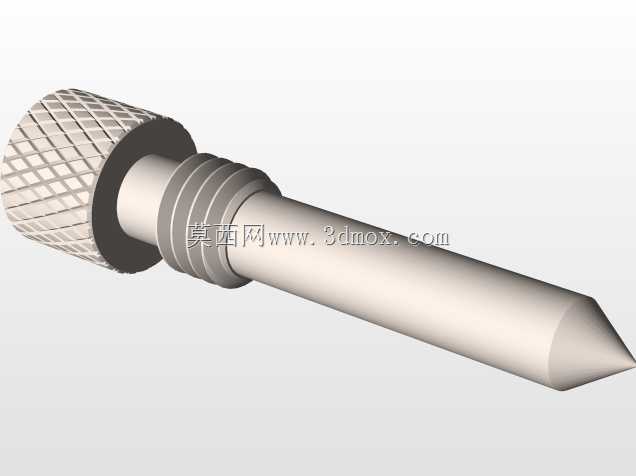

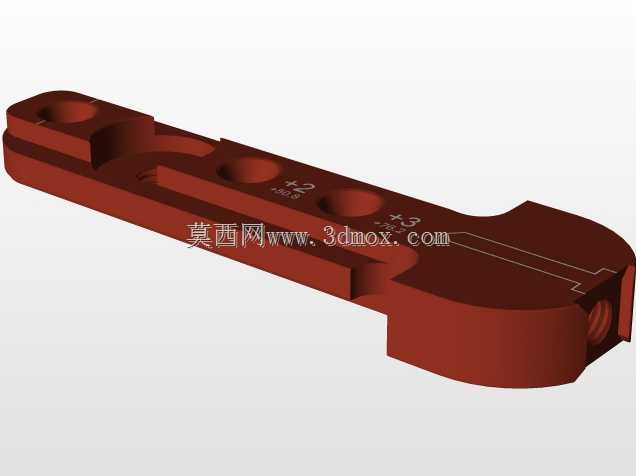

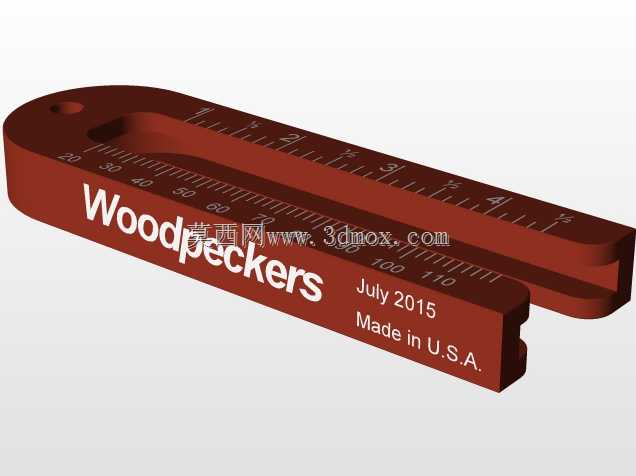

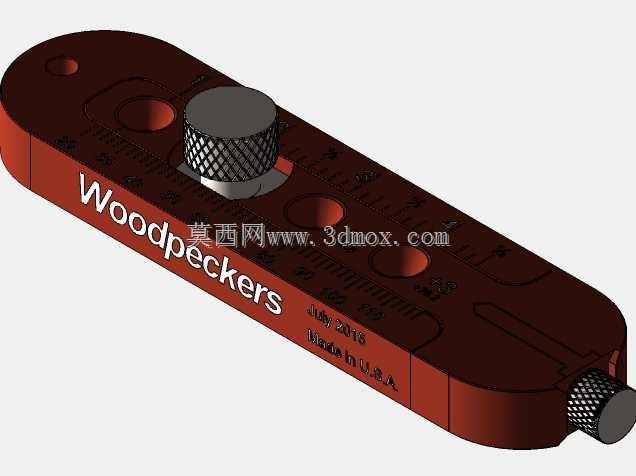

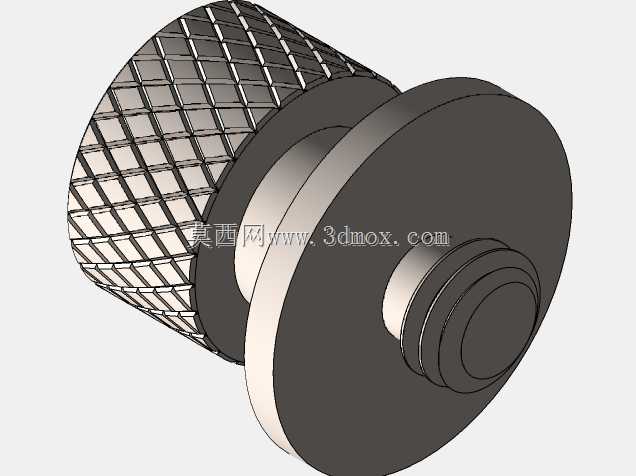

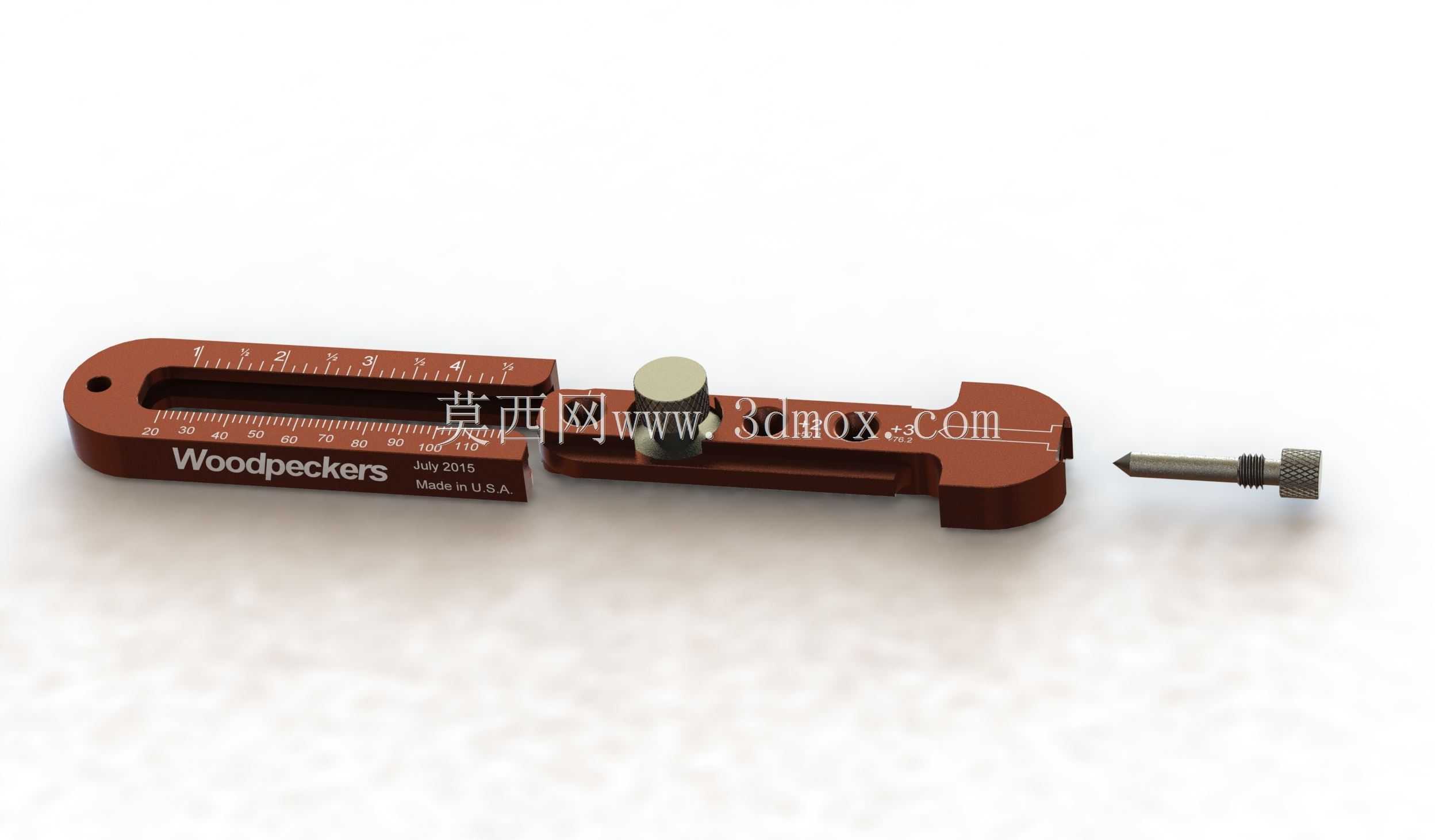

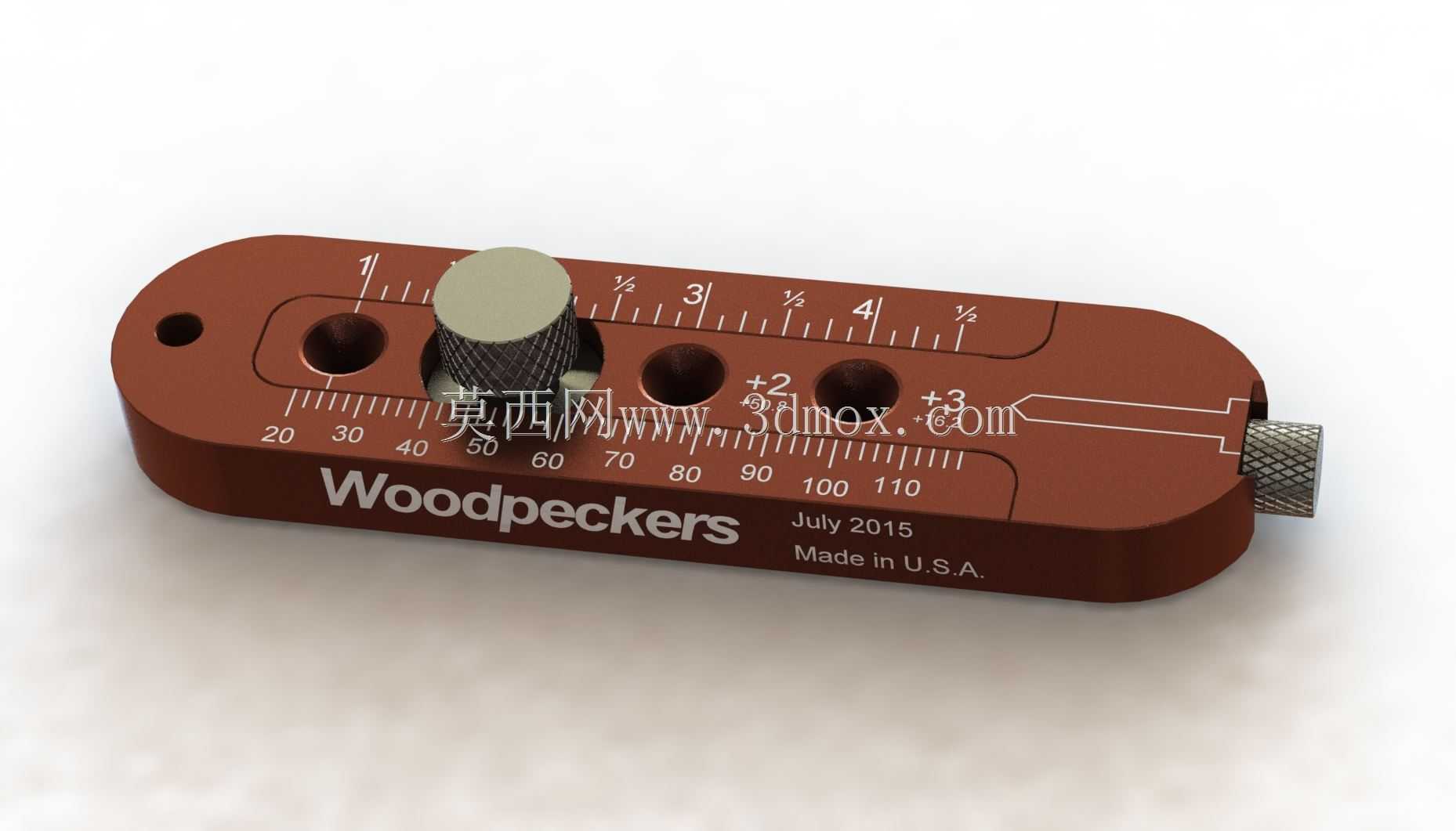

这款袖珍定位标尺是面向精细木工作业场景开发的随身测量定位工具，主要适配小型木工件加工、模型制作、手工皮具裁切等对划线定位精度有较高要求的作业场景，可在狭小操作空间内完成快速尺寸标定、平行划线、孔位定位等操作，解决了常规长钢尺在小工件作业时携带不便、定位易偏移的问题。从结构设计来看，主体采用长圆形扁身结构，两端做圆弧过渡处理，避免直角磕碰工件或划伤操作人员，整体厚度控制在便携握持的舒适区间，侧边预留的挂孔可配合挂绳实现随身佩戴，适配车间流动作业、户外手工操作等多场景携带需求。尺身正面同时标注公制毫米刻度与英制分数刻度，覆盖常用的小尺寸测量范围，刻度采用蚀刻工艺加工，避免长期摩擦导致刻度模糊脱落，保证长期使用的读数准确性。滑动定位块采用滚花旋钮锁紧结构，旋钮表面的网纹滚花可增大手指拧动时的摩擦力，无需额外工具即可快速锁紧定位，定位块与尺身的配合间隙控制在极小范围内，滑动顺畅无卡滞的同时，锁紧后不会出现偏移窜动，保证重复定位的精度一致性。尺身端部设置的伸缩定位顶针，可抵靠在工件边缘作为定位基准，划线时无需额外对齐尺边，直接依托顶针基准滑动即可划出与边缘平行的直线，大幅降低小工件划线的对齐难度，减少人为读数带来的误差。尺身上预留的多个基准孔，可配合划线针或中心冲完成等距孔位的快速标记，孔位间距经过精准校准，在加工排孔类结构时无需反复测量，直接将定位块锁定到对应刻度即可快速完成所有孔位的标定，有效提升小批量小件加工的作业效率。整体结构没有多余的冗余设计，所有功能都围绕小空间内的快速精准定位展开，材质选用耐磨的金属材质，表面做氧化处理，兼顾耐磨性能与握持质感，长期在车间多尘、多木屑的环境下使用也不易出现锈蚀或磨损，日常维护仅需定期清理滑动缝隙内的碎屑即可保证滑动顺畅，无需复杂的保养流程。在实际装配调试过程中，滑动块与尺身的配合面经过精密研磨，保证滑动过程中全程间隙均匀，不会出现一端松一端紧的情况，锁紧机构的压力传递均匀，锁紧后定位块不会出现倾斜偏移，保证划线和孔位标记的精度满足精细加工作业的公差要求。
