ABS可调母线固定连接支架结构

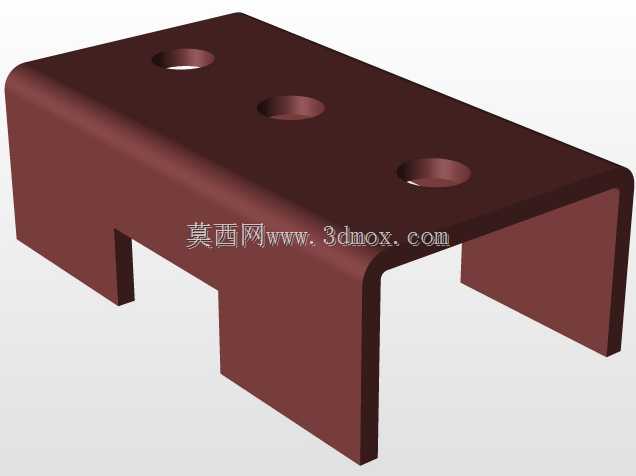

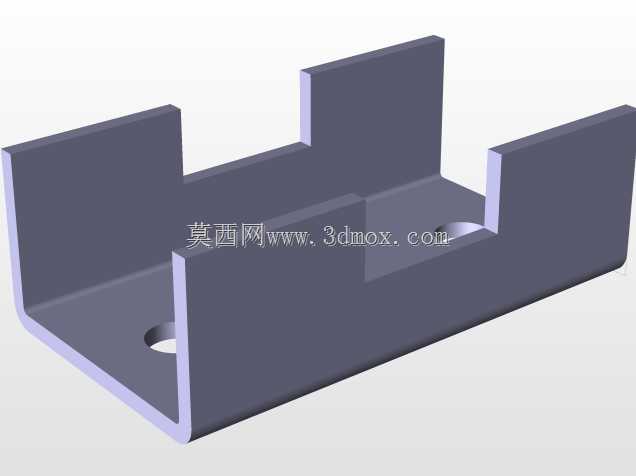

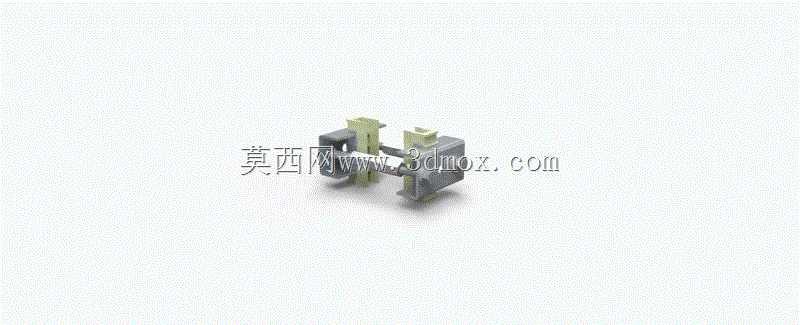

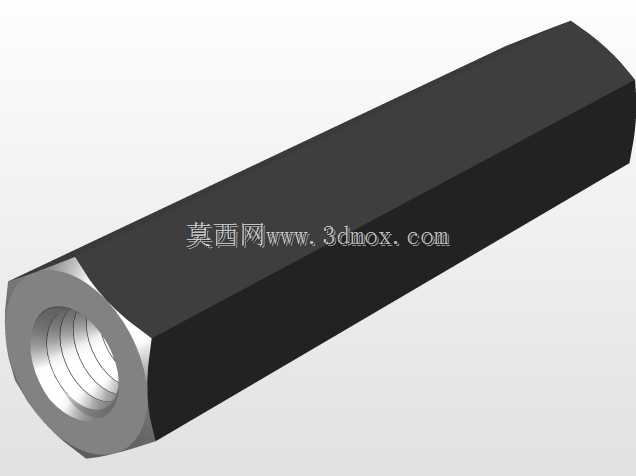

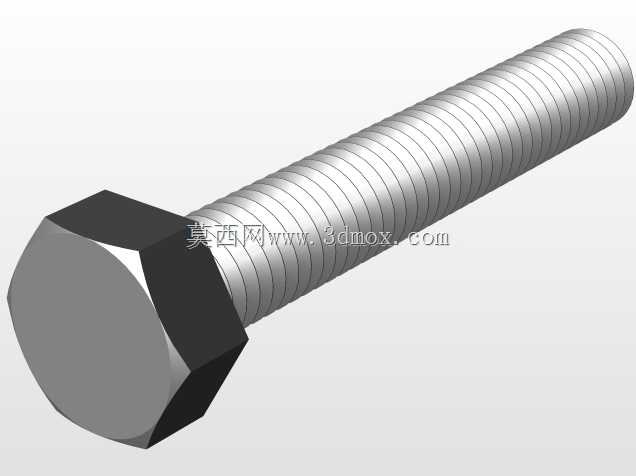

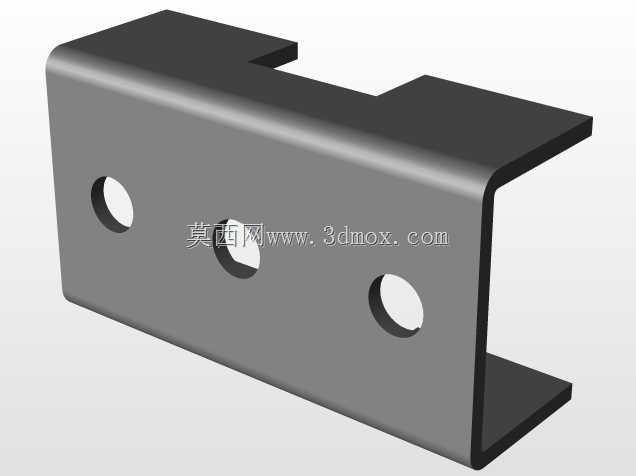

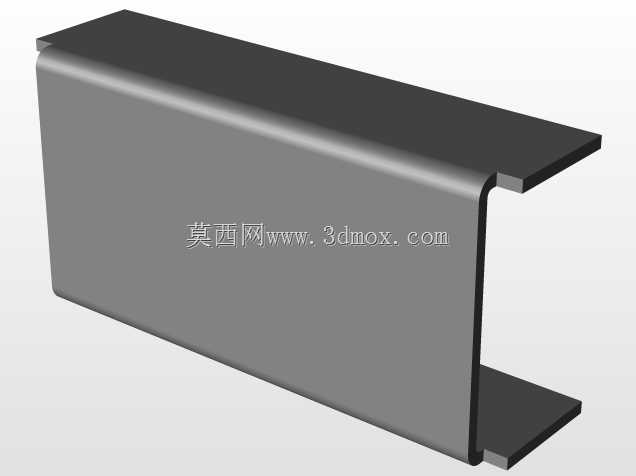

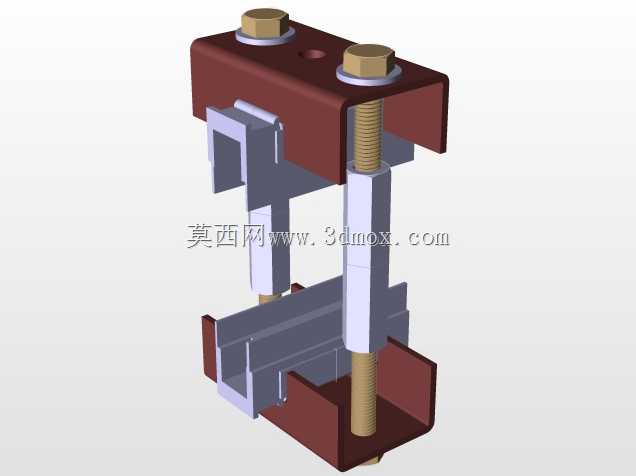

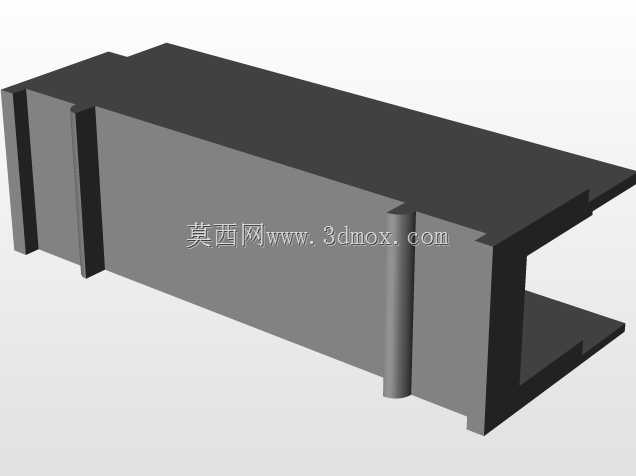

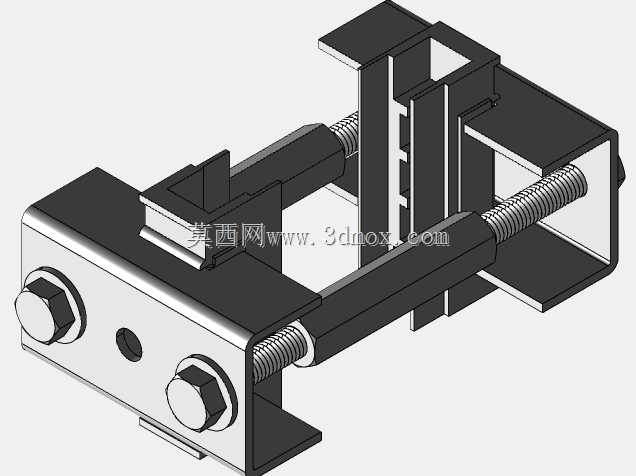

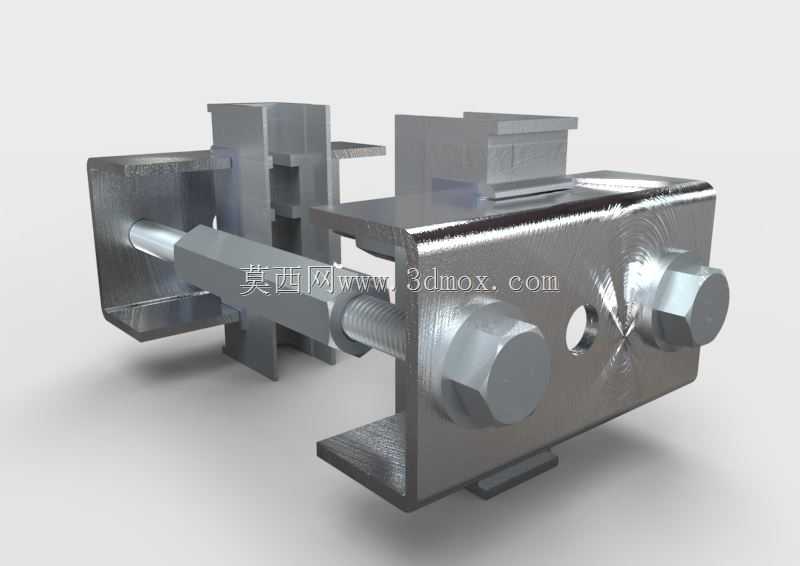

这款可调式母线支架主要应用于低压配电柜体内部的母排安装固定场景，在成套配电设备的母线排布作业中，承担母排的位置约束、间距保持以及安装固定功能，可适配不同规格的ABS材质绝缘母线排布需求，解决传统固定支架无法适配现场安装误差、母排公差累积导致的装配错位问题。从结构设计来看，支架采用双侧夹装的主体构型，主体承载部分为槽型卡装结构，可直接卡接在柜体内部的安装梁上，无需额外打孔焊接，降低现场装配的加工量；中间设置横向调节螺杆结构，通过六角端头的旋拧操作，可带动两侧夹装块产生横向位移，实现夹持范围的连续可调，调节过程中两侧夹块保持平行位移，不会出现偏斜卡滞的情况，适配不同宽度的母线组安装需求。支架上设置的两处六角锁紧结构，在调节到适配安装位置后，可通过拧紧锁紧件实现位置锁止，避免设备运行过程中受震动、母排热胀冷缩应力影响出现支架移位、母排松动的问题，保证母线连接位置的接触可靠性，降低因母排固定失效引发的配电故障风险。在安装边界方面，支架的卡装槽宽度适配常规配电柜的C型安装梁尺寸，横向调节行程覆盖常用低压母线的排布间距范围，整体安装后突出安装梁的高度控制在较低范围内，不会挤占柜内的电气安全间隙，满足低压配电设备的电气绝缘距离要求。设计过程中充分考虑了配电设备长期运行的工况，夹装面与母线接触的位置做了平面度处理，避免局部应力集中损伤母线绝缘层，同时所有活动配合位置都预留了合理的公差间隙，即使在柜内存在一定积尘、温湿度变化的环境下，调节结构依然可以顺畅动作，不会出现锈蚀卡滞的问题。在实际工程应用中，这类可调支架可替代传统的焊接式固定支架，减少柜体生产过程中的预制加工工序，现场安装时可根据母排的实际排布位置灵活调整固定点，适配不同项目的母线排布方案，提升成套配电柜的装配效率，同时也方便后期运维过程中的母排检修、更换作业，无需破坏柜体原有安装结构即可完成支架位置调整与母排拆装。
