带手动调节结构的通风阀体组件

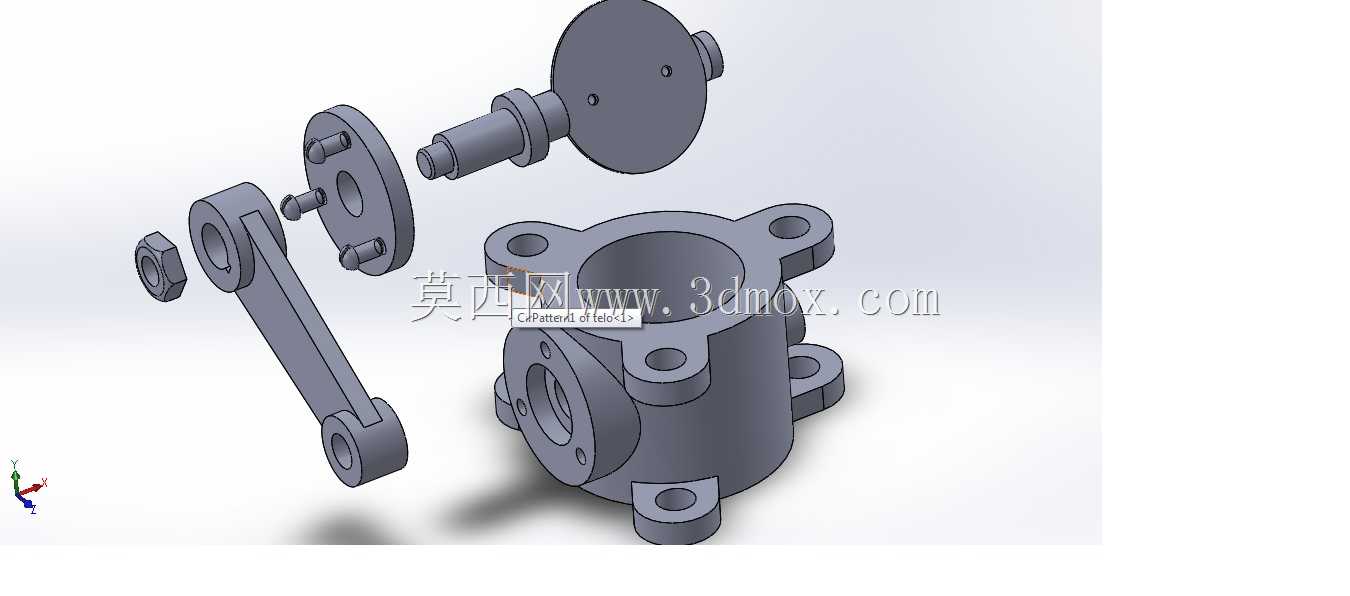

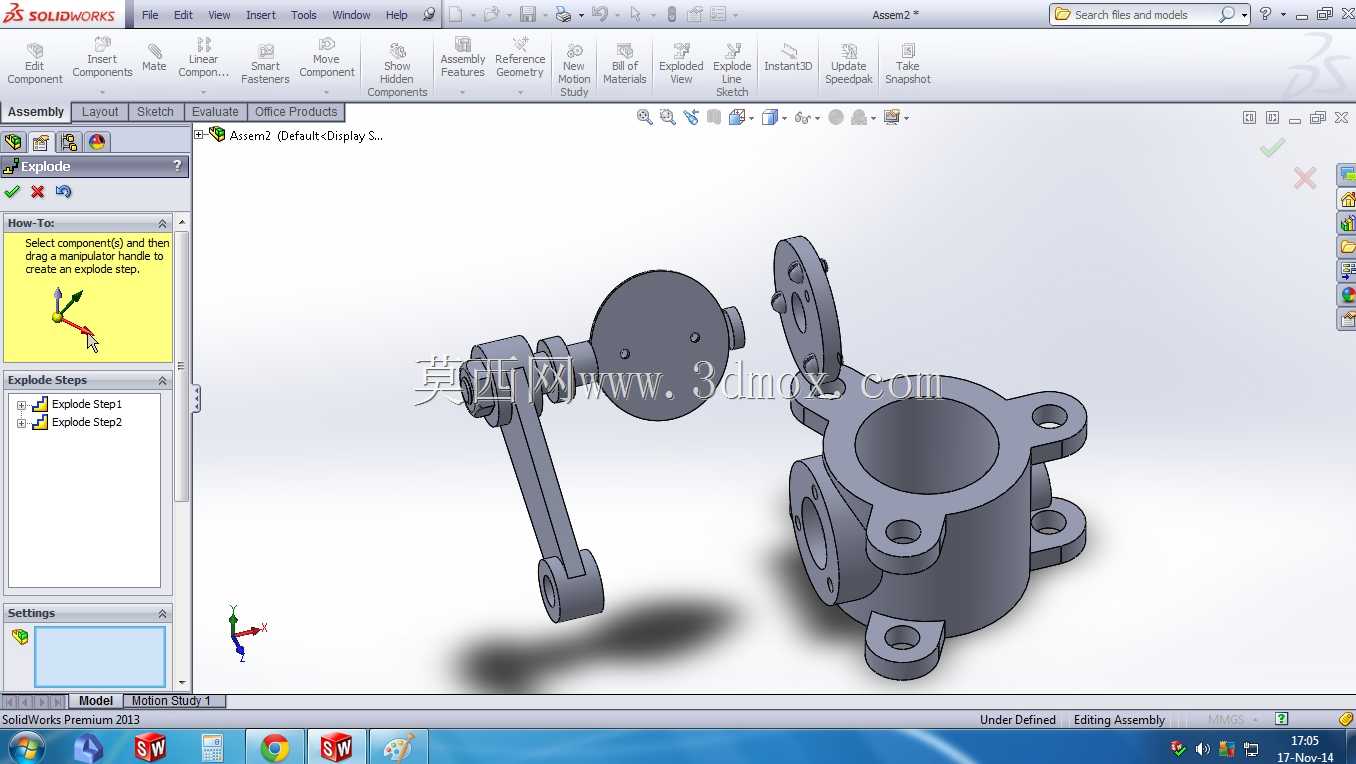

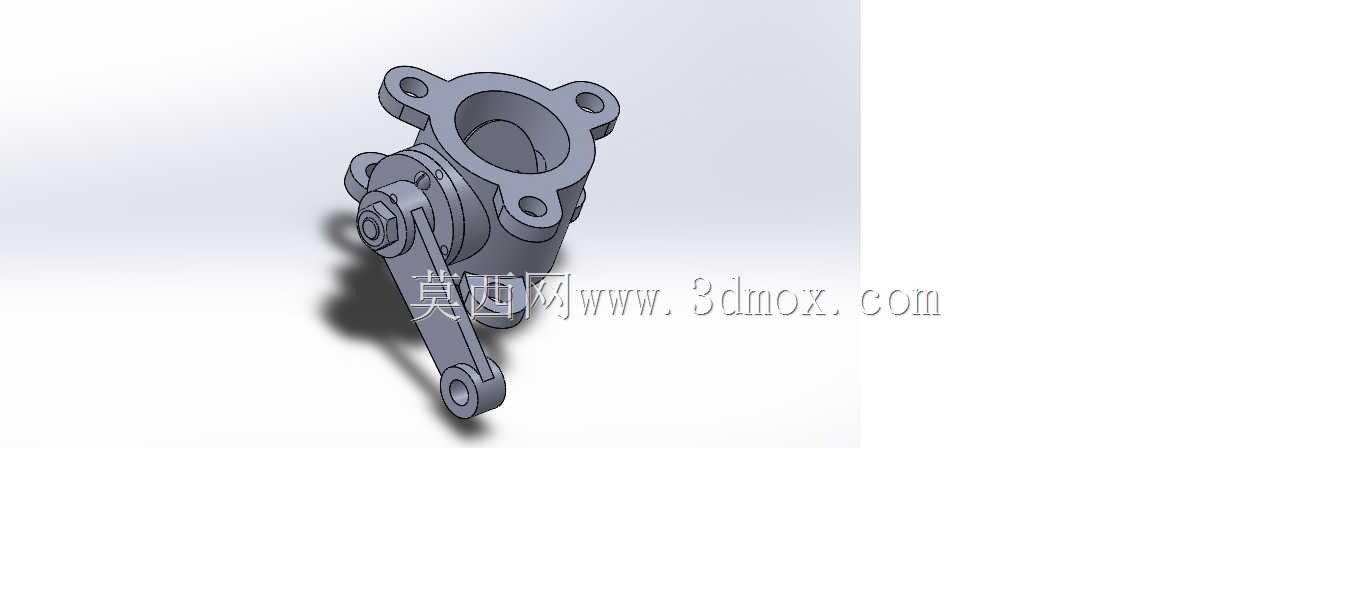

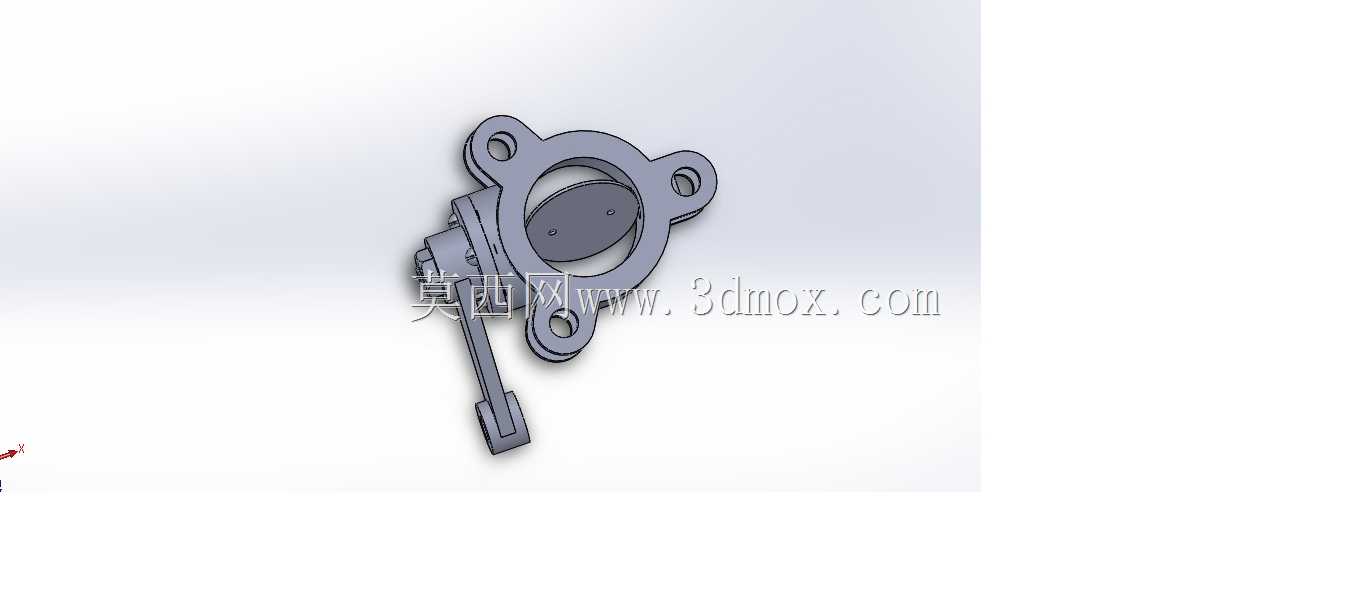

该通风组件主要应用在工业通风管路、小型设备散热风道、实验室通风系统的支路节点位置，可通过手动操作实现通风通路的开闭、开度调节，适配小流量气体输送的工况需求，无需额外配置气动或电动执行元件，适合无外接动力源、需要人工就地调节风量的场景。整体结构以带多安装耳的中空阀体为核心主体，阀体采用三通式腔体结构，三个接口端均设计有带螺栓过孔的法兰连接位，可直接与同通径的通风管道通过螺栓紧固对接，安装时需注意阀体腔体的同轴度偏差控制在0.1mm以内，避免对接后出现密封面错位漏风的问题。配套的手动操作组件采用曲柄连杆式传动结构，操作端的圆盘形手柄通过铰接连杆与阀体内的启闭件相连，扳动手柄时可通过连杆传动带动阀瓣转动，实现通路开度的线性调节，手柄侧设置有定位结构，可将阀瓣固定在任意开度位置，维持稳定的通风流量。设计过程中优先考虑了手动操作的力矩合理性，连杆铰接点的位置经过反复校核，确保全行程操作力矩不超过15N·m，单人徒手即可完成调节操作，无需借助额外辅助工具；阀体壁厚根据常规低压通风工况的承压需求设计，可承受不超过0.1MPa的气体压力，满足常规通风系统的压力使用要求。安装边界方面，阀体主体的外接法兰端面间距、操作手柄的最大转动半径均做了适配常规安装空间的优化，安装时需在手柄转动范围内预留不小于120mm的操作空间，避免操作时与周边管路、设备结构发生干涉；各铰接位置预留了润滑脂加注间隙，长期使用时可定期加注润滑脂降低转动磨损，延长组件的整体使用寿命。阀体内腔的流道做了圆弧过渡处理，可减少气体通过时的涡流阻力，降低通风过程中的风噪与压损，提升通风系统的运行效率。
