DN80法兰式PE90多路配水支管结构

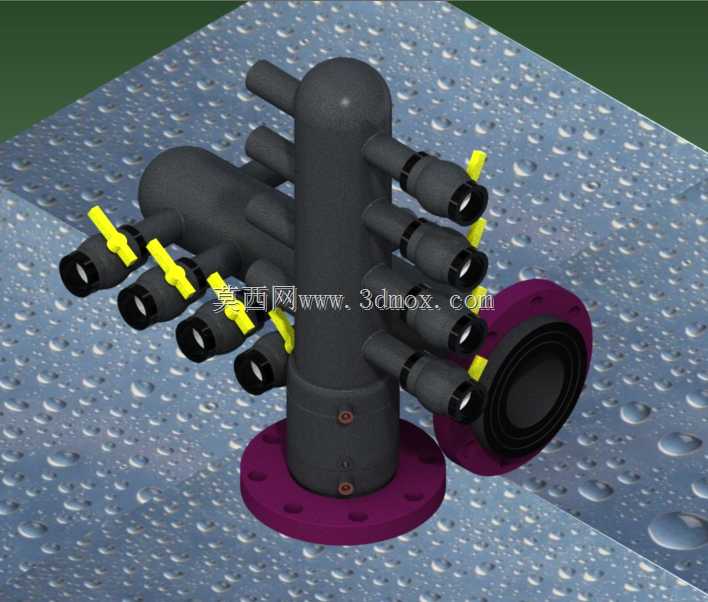

该结构主要面向中小型水处理、循环冷却水、工艺给水及设备旁通水分配场景，用于将一路或两路主管道介质稳定分配至多个支路。主体采用立式汇流腔与横向汇流腔组合的方式，底部和侧部各设置一片DN80法兰接口，可直接与主管路、泵出口或阀组对接，减少现场额外转接弯头数量。多根PE90支管沿腔体分层、分侧布置，支管端部带有黄色操作标识件，便于现场识别支路状态，也为后续加装手柄、阀杆指示或执行机构预留了安装空间。

设计时优先考虑管路排布的可达性与操作空间。各支管之间保留足够间距，既方便扳手拧紧接头，也能避免保温层、软管卡箍或旁通阀相互干涉。立式腔体底部法兰承担主要支撑作用，侧部法兰则用于主路进出或反向汇流，安装边界需要在法兰圆周外侧预留螺栓穿装空间，并在支管端部留出接管和阀门操作距离。若布置在撬装设备内，还应核对最外侧支管与框架、面板、护栏的净距，防止装配后无法维护。

从流道组织看，汇流腔直径明显大于支管，能够降低主路流速，使各支路取水更均衡；支管采用近似径向接入方式，可减少急弯造成的局部阻力。PN16等级对应的法兰连接面、螺栓分布和密封压紧范围在建模中已按承压边界考虑，适合常规水系统工况。黄色指示件与深色主体形成视觉区分，在密集管廊或设备夹层中更容易辨认支路位置。

结构建模将主腔体、支管接头、法兰盘、密封面和操作件分别建立，便于工程人员在选型阶段检查干涉、调整支管朝向，也可据此派生不同支路数量或接口规格。对于需要现场配管的项目，该模型可直接用于校核安装高度、法兰螺栓孔方位、支管外伸长度以及阀门开启轨迹，避免施工阶段因空间不足造成返工。整体造型没有多余装饰，所有特征均服务于承压、连接、分水和维护，是典型的以管路功能为核心的分配部件。
