立式屏蔽RJ45网络插座母座结构设计

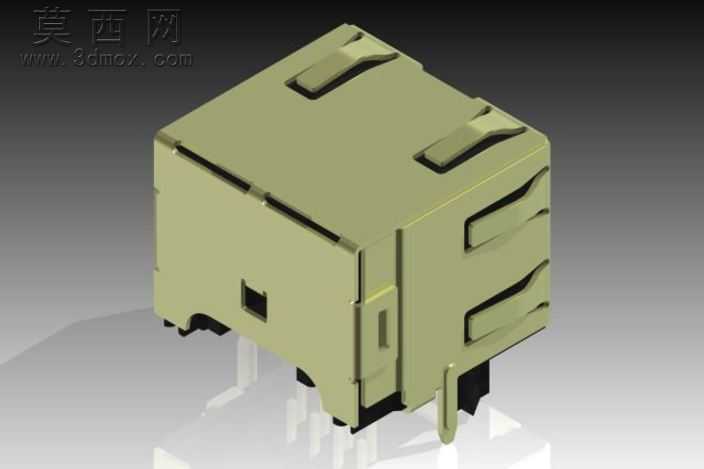

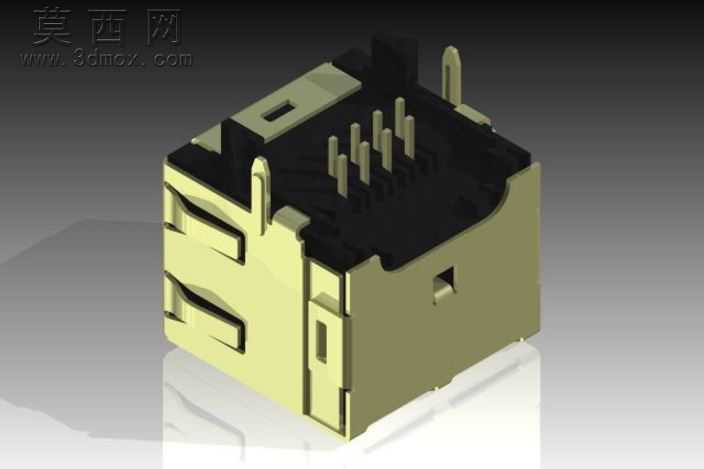

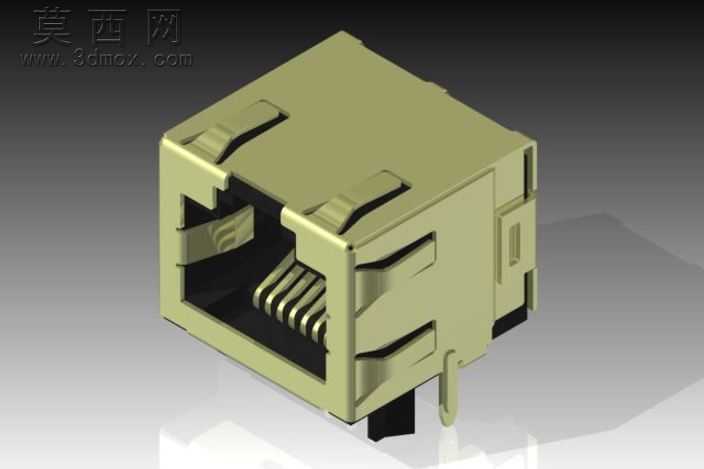

本模型为立式带屏蔽结构的RJ45网络插座母座，采用三维参数化建模完成整体结构设计，建模过程严格遵循通用网络连接器的行业尺寸规范，完整还原了产品的装配逻辑与细节特征。模型构建时先以金属屏蔽壳体为基础基体，通过拉伸、切除、钣金折弯特征完成外壳的成型，精准还原壳体上的卡扣定位结构、侧边固定弹片、底部插脚定位槽等装配特征，壳体表面做哑光金属质感的材质渲染，还原镀镍屏蔽壳的真实金属质感，同时在壳体接缝处做细微的圆角处理，避免尖锐棱角不符合实际冲压加工工艺的问题。内部胶芯部分采用耐高温绝缘塑胶材质，通过多实体建模完成8P8C接触端子的排布，每根金属端子的弯折角度、接触弹片的翘起高度、焊脚定位尺寸都完全匹配实际贴片加工的工艺要求，端子部分做镀金层的材质表现，区分接触区与焊接区的色泽差异，还原连接器端子的真实材质特性。接口内部的防呆导向槽、水晶头卡扣让位结构都做了精准的特征切除，确保水晶头插入时的导向定位与卡扣锁止功能可在装配验证中实现，模型还预留了PCB板定位柱、屏蔽壳接地焊脚的结构，可直接用于电路板布局的干涉检查。建模过程中对所有配合面做了公差预留设计，壳体与胶芯的卡扣配合、端子与胶芯的压接配合都设置了合理的装配间隙，避免实际生产中出现装配过紧或松脱的问题，整体模型可直接用于通讯设备的结构布局验证、连接器选型参考以及相关教学演示使用。
