高真空系统用立式油扩散泵结构设计

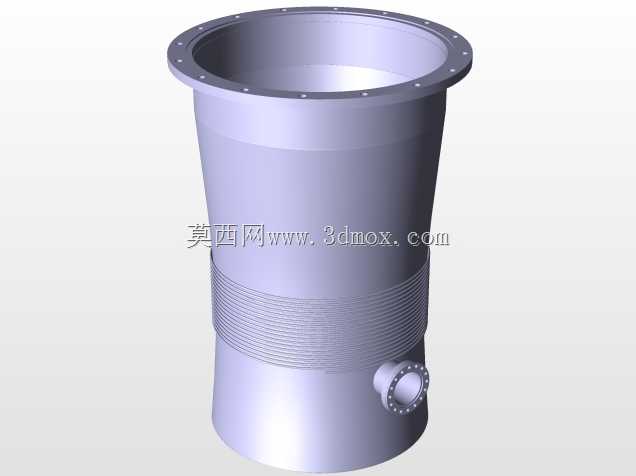

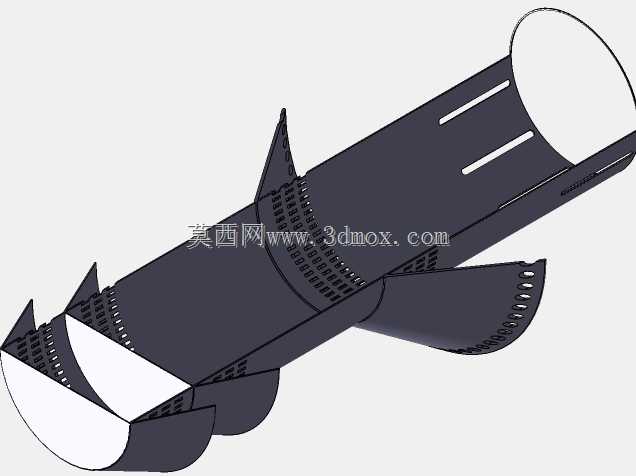

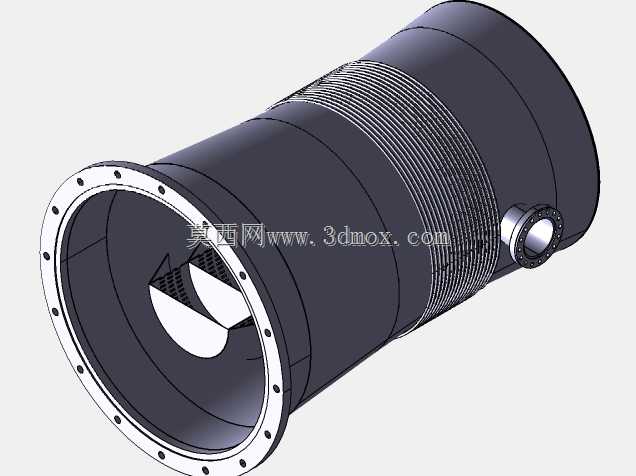

在高真空作业场景中，扩散泵是获取10^-2Pa至10^-5Pa量级高真空环境的核心流体动力设备，广泛配套于真空镀膜生产线、电子束焊接工位、稀有金属真空冶炼炉、航天部件空间环境模拟舱等对真空度有严苛要求的工业场景，是串联前级机械泵完成高真空度抽气作业的关键二级泵组单元。这款立式结构的扩散泵在设计阶段充分考量了工业现场的安装适配性，整体采用同轴立式布局，外层为透明可视化的防护套筒结构，既可以直观观察泵内油液的工作液位与喷射流状态，也能在日常运维中快速识别泵芯的结焦、积碳异常，减少设备停机排查的时间成本。泵体核心的喷射级采用多级叠装的拉瓦尔喷口结构，从进气端到排气端依次设置三级伞形喷射流道，工作状态下泵底的扩散泵油被加热至沸腾状态，油蒸汽沿中心导流筒上升后经各级喷口以超音速向下方喷射，高速运动的油分子会碰撞裹挟进气端扩散来的气体分子，将其逐级推送至泵体下部的排气端，再由配套的前级机械泵抽走，而油蒸汽接触到带水冷结构的泵壁后会冷凝回流至底部油槽，完成循环作业。从安装边界来看，泵体顶部的进气法兰采用标准快装接口设计，可直接适配同口径的真空管道、真空室连接端口，底部预留的加热盘安装位、水冷管路接口均采用行业通用的尺寸规范，不需要额外定制转接件即可完成现场装配。设计过程中针对泵芯的同轴度做了专门的公差约束，各级喷口的中心轴线与泵体中心轴线的同轴度公差控制在0.05mm以内，避免油蒸汽喷射出现偏流导致抽气效率下降；外层防护套筒与内部金属泵体之间预留了足够的安全间隙，既可以降低泵体表面的散热损耗，也能避免运维人员误触高温泵壁造成烫伤。在实际选型适配时，这款泵的抽速覆盖常规中小容积真空室的抽气需求，搭配前级旋片泵或滑阀泵即可快速将真空室压力抽到工艺要求的高真空区间，泵体底部的回油槽采用倾斜式流道设计，冷凝后的油液可以快速回流至加热区，减少油液在泵壁的滞留时间，降低油液氧化结焦的概率，延长扩散泵油的更换周期。针对不同工艺场景的防返油需求，泵体顶部进气端可直接加装标准规格的水冷挡板或者冷阱接口，不需要改动泵体本身的结构即可实现防返油升级，适配对油污染敏感的半导体器件加工、光学镜片镀膜等特殊作业场景。
