铁路场站用四色灯光信号装置结构设计

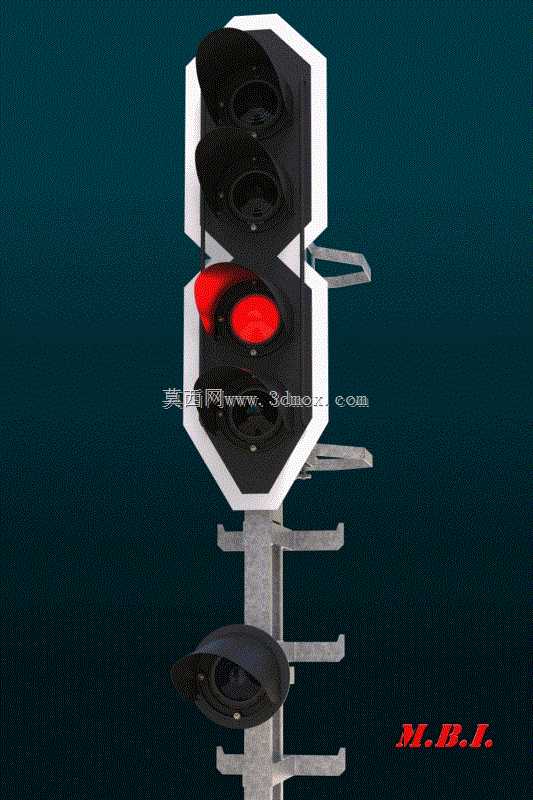

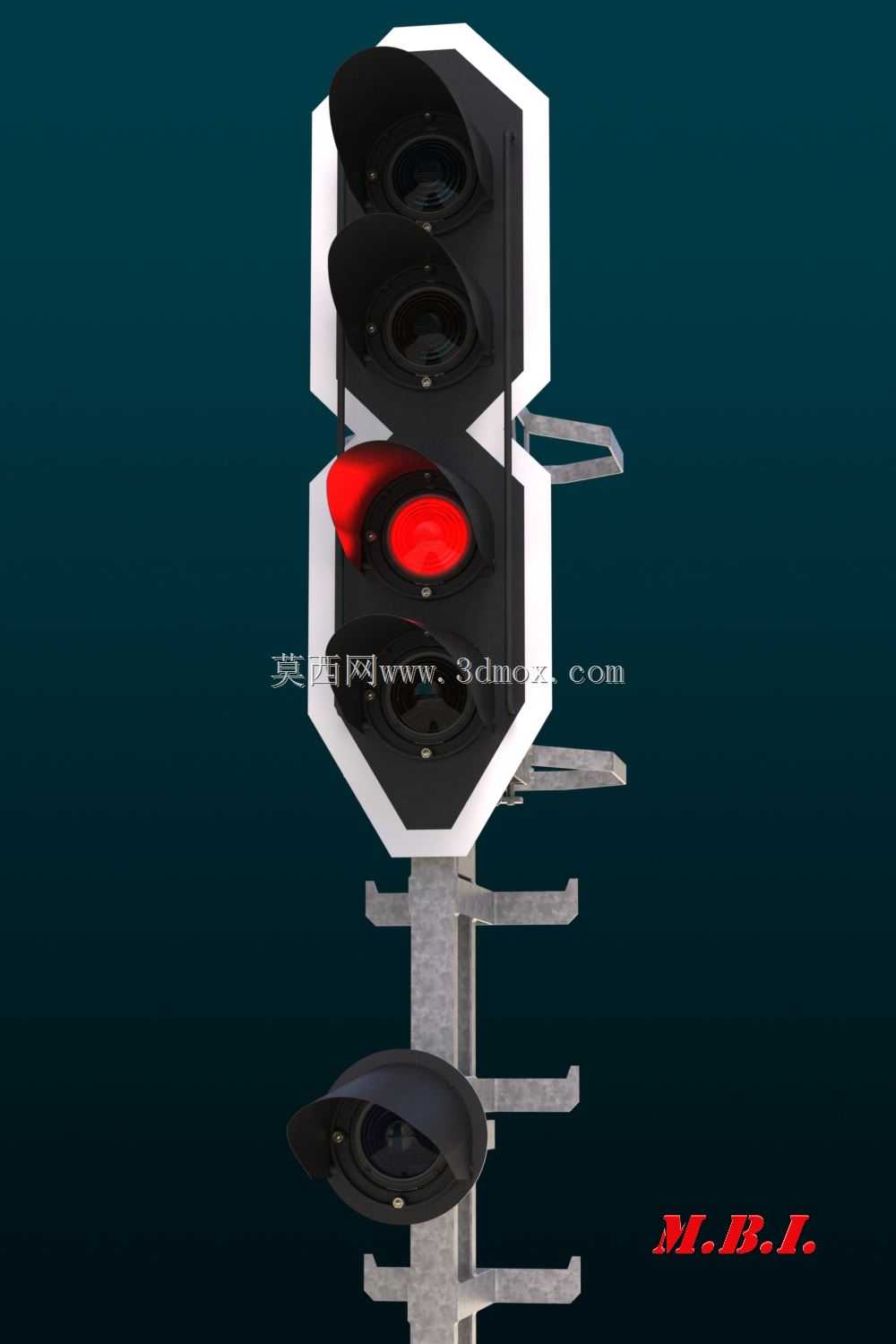

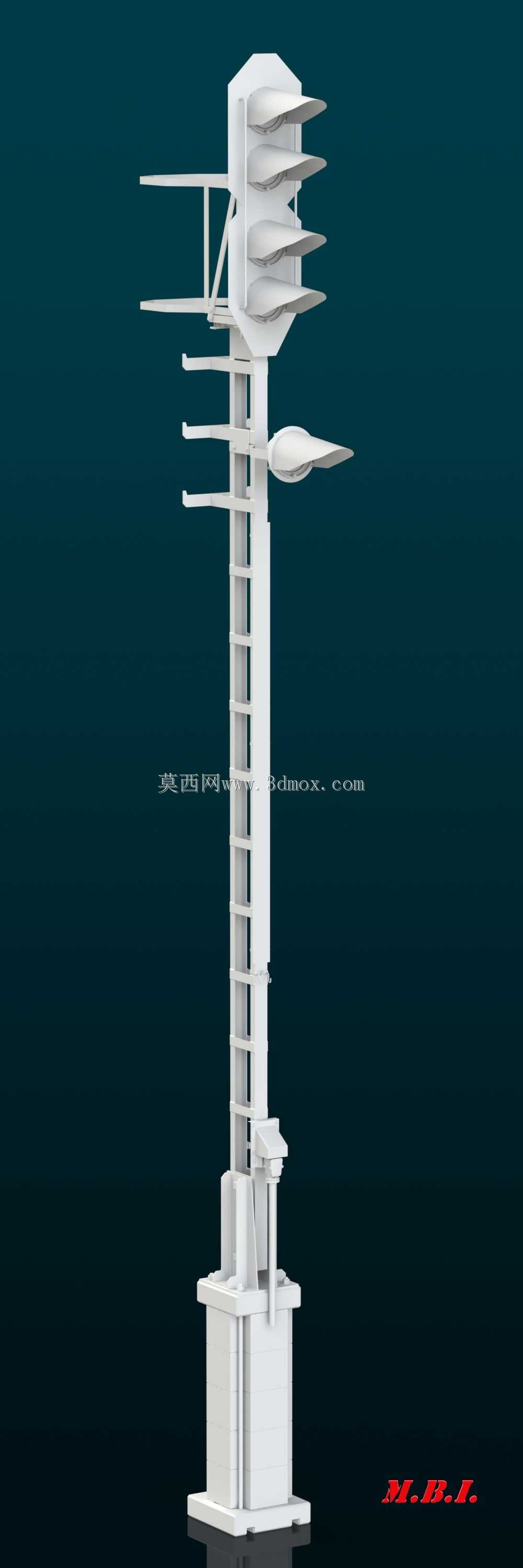

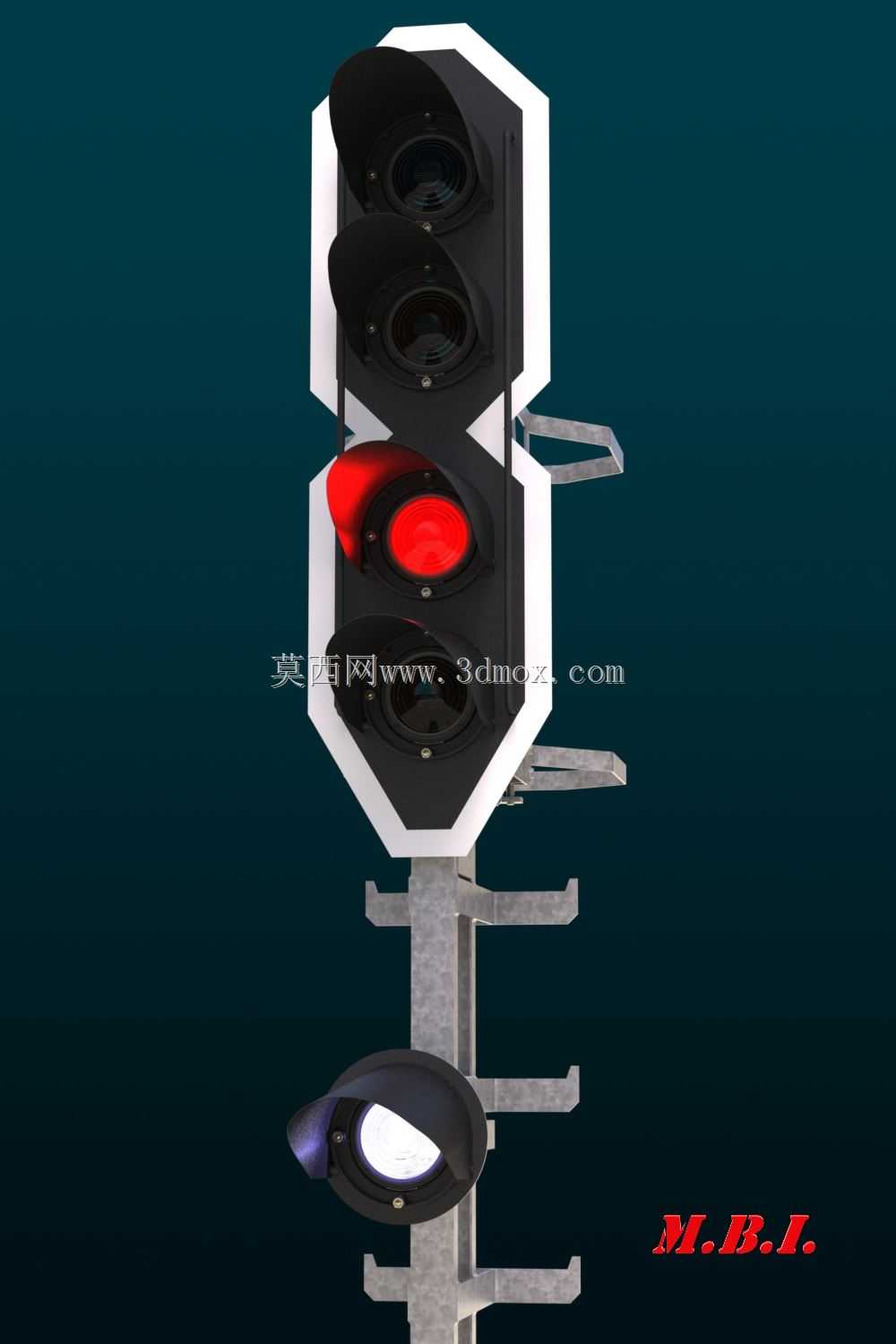

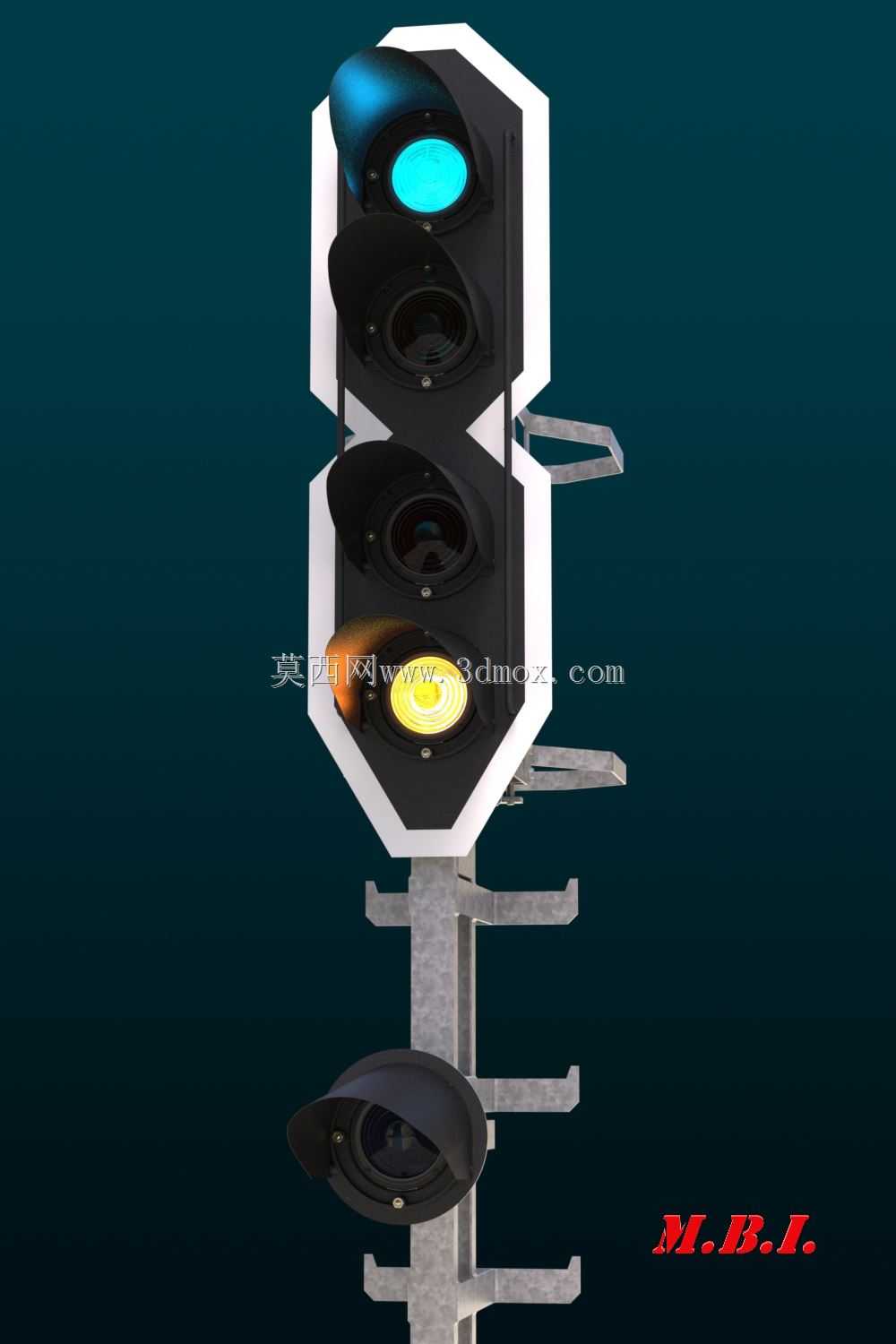

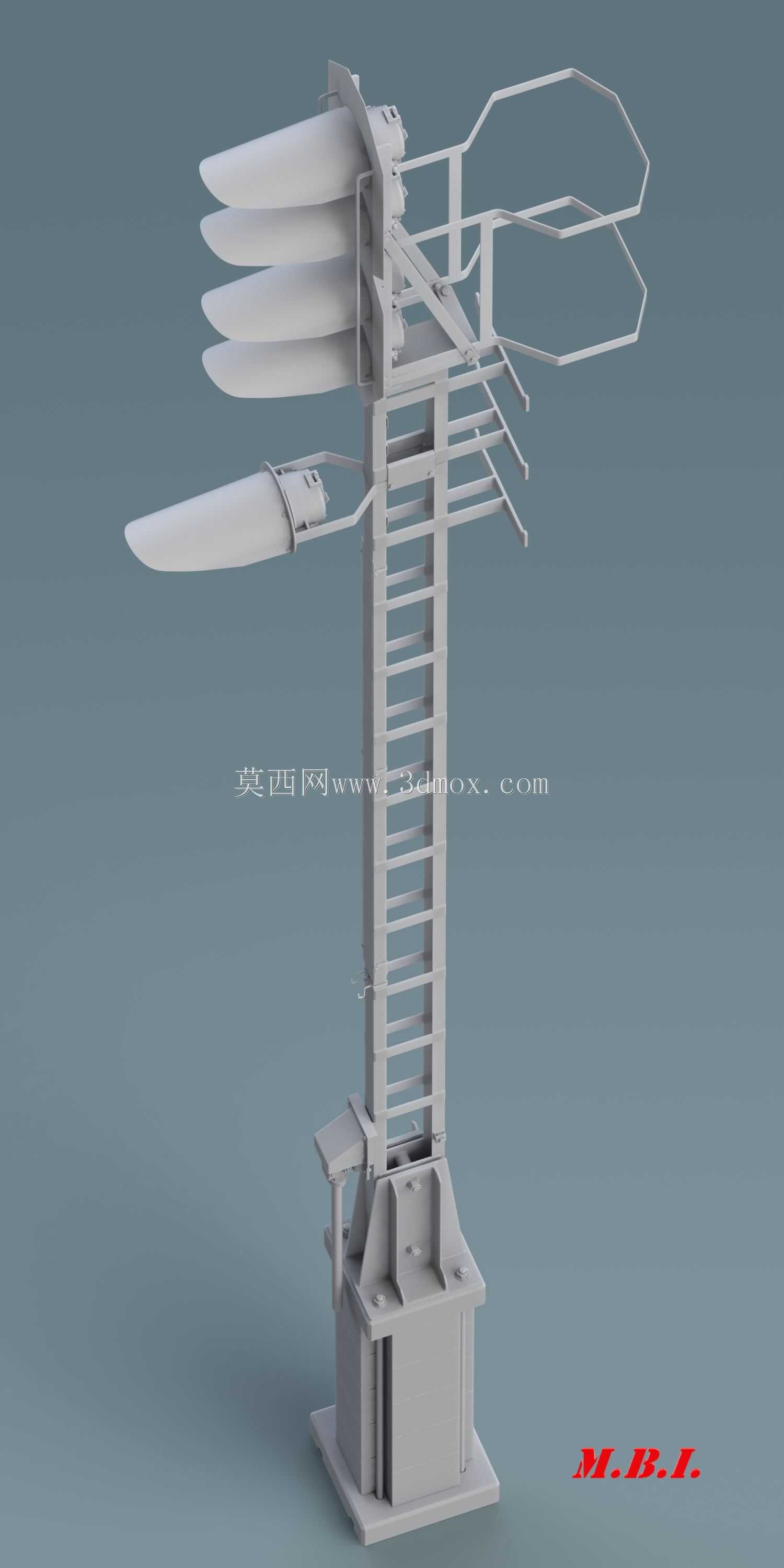

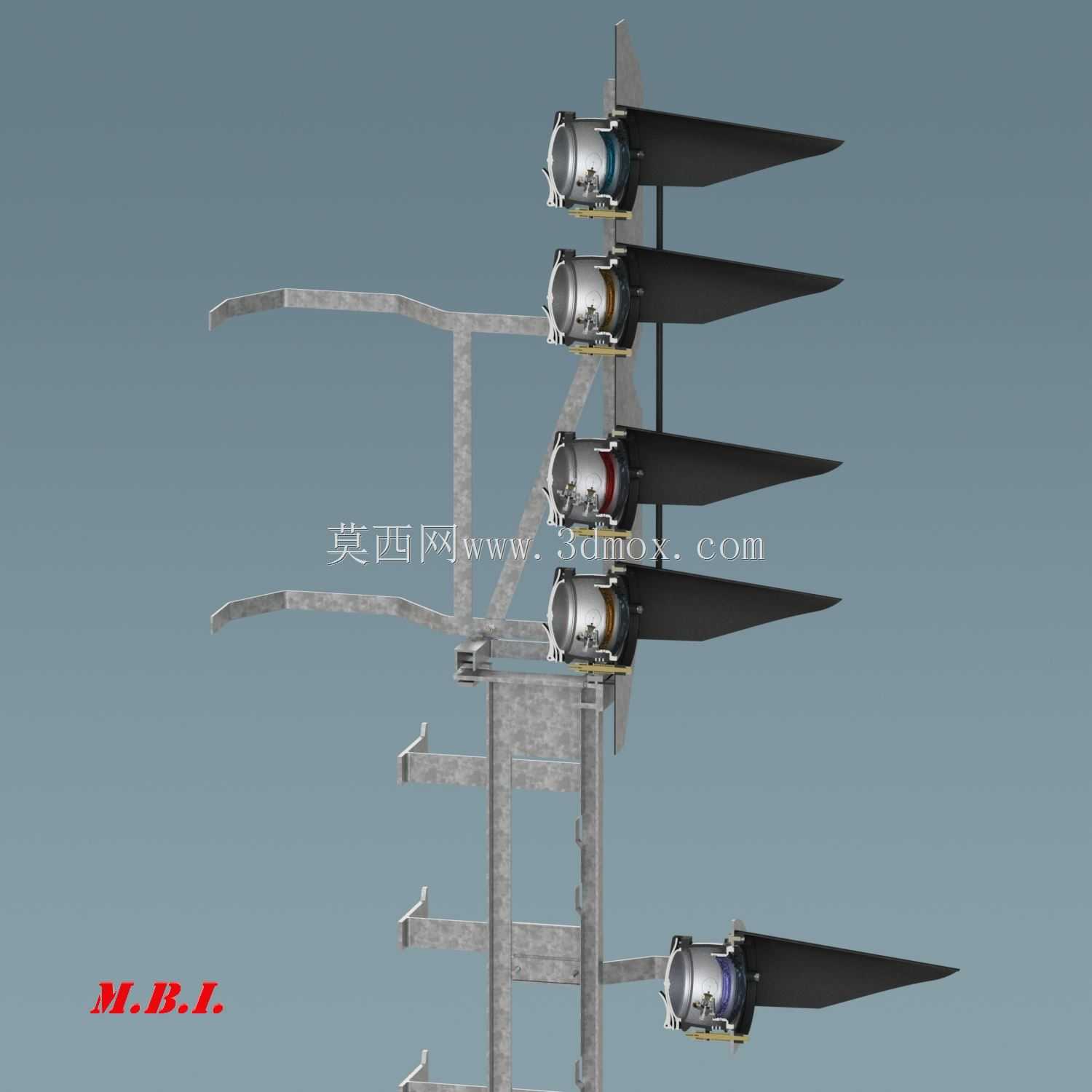

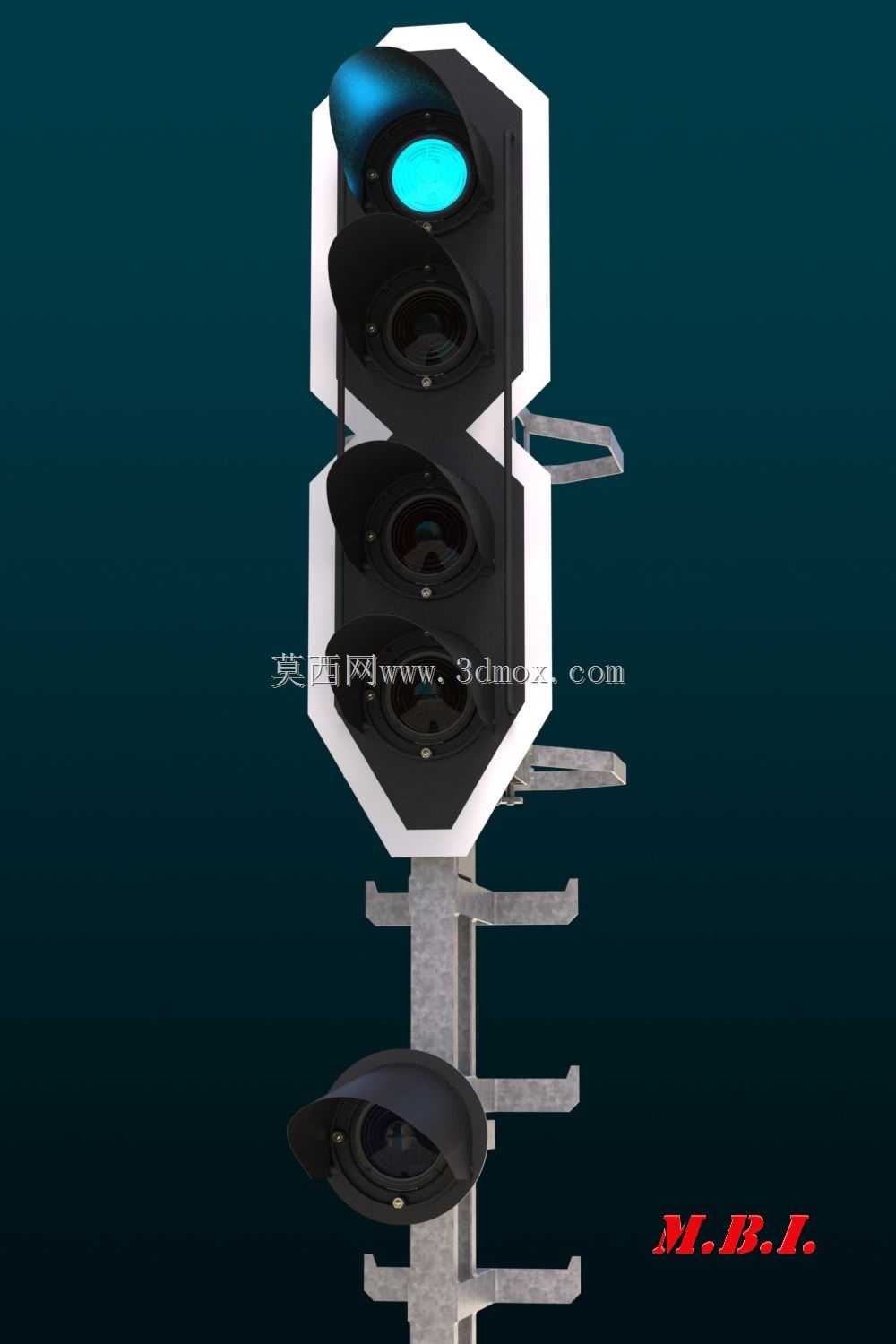

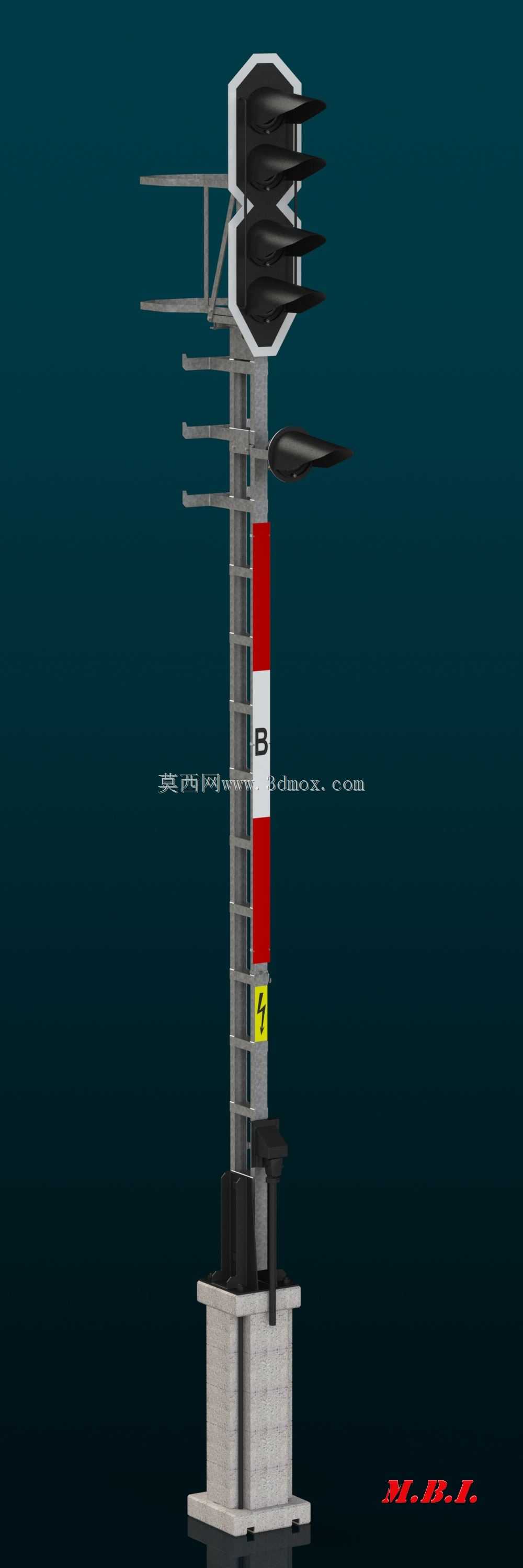

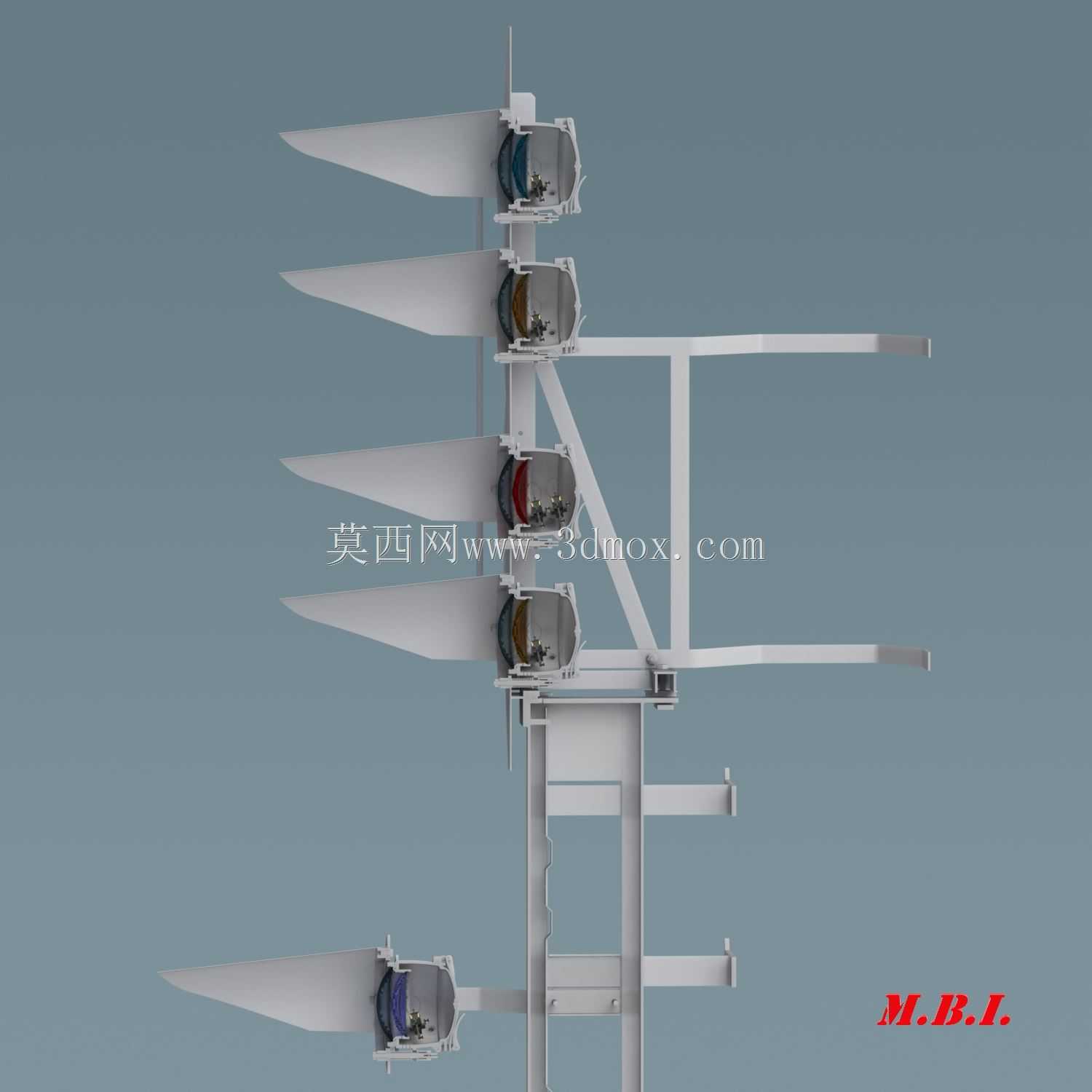

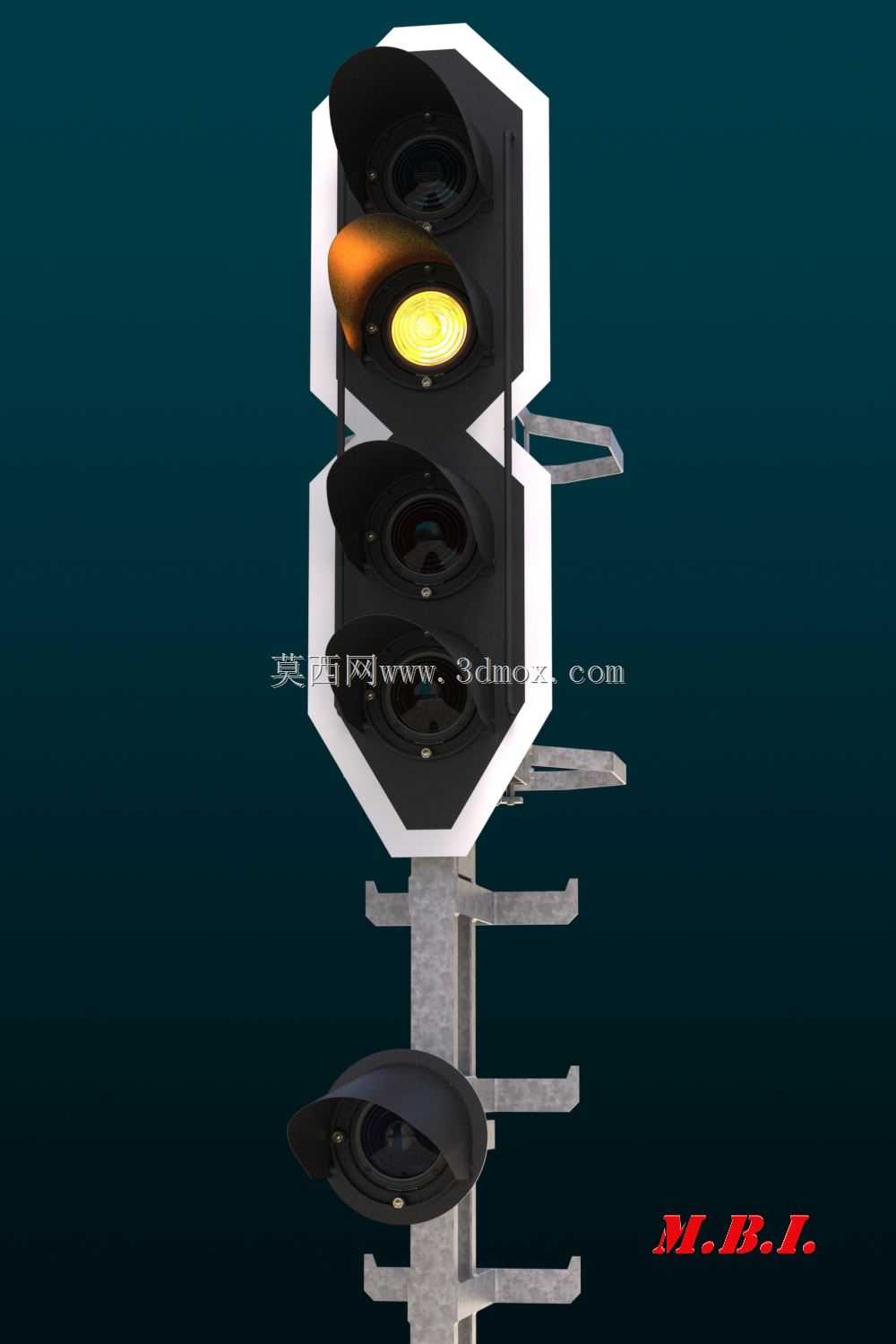

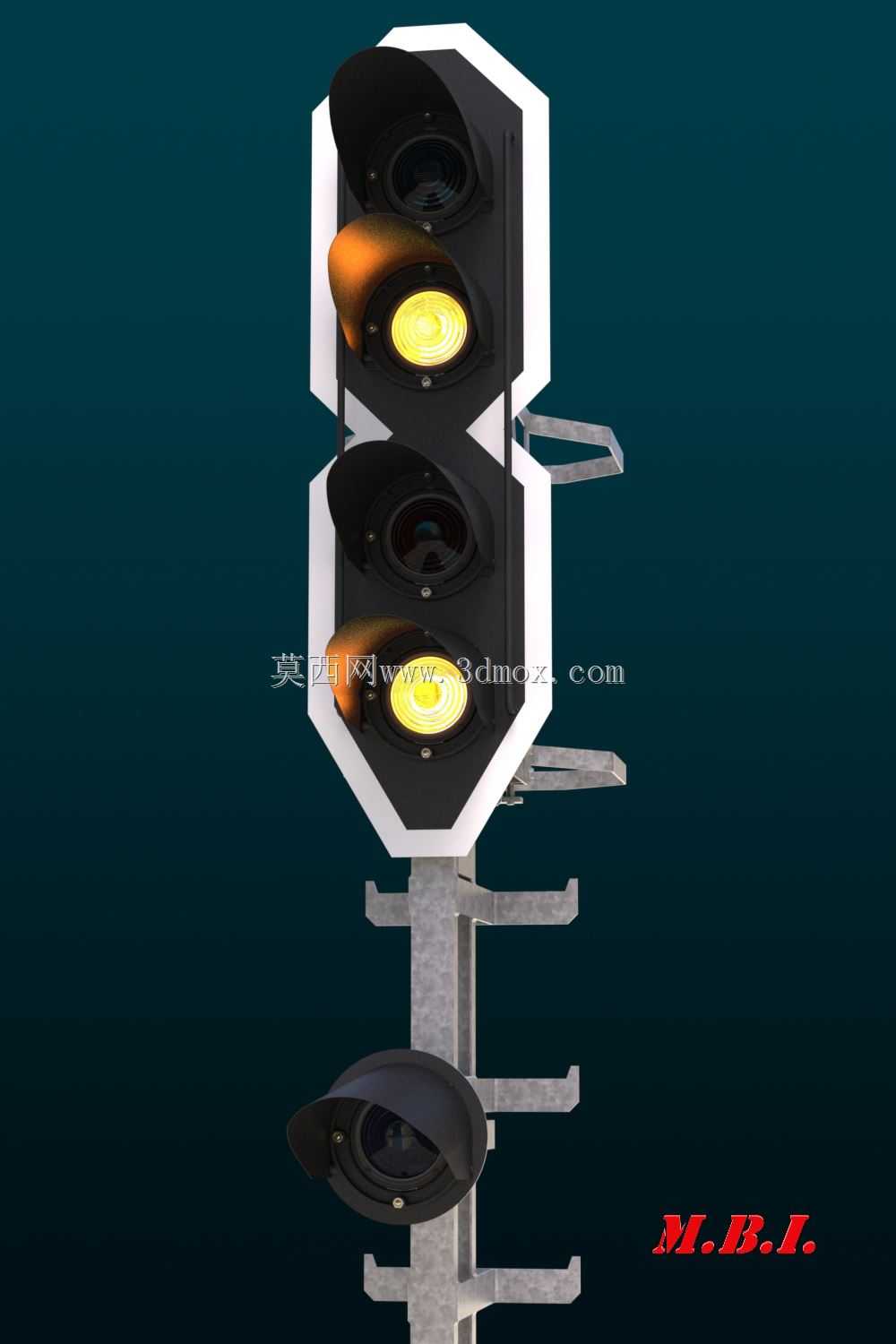

该信号装置主要面向铁路场站、工矿专用线的进路指示场景，区别于常规道路三色信号灯，增设的第四色灯组可用于传达调车作业、道岔开通方向、进路权限等级这类专属指令，适配厂区内部轨道运输、专用线调度的细分信号需求，避免常规三色信号在复杂调车场景下的指令歧义。从结构设计层面看，灯组采用竖向堆叠的八边形遮光外框，每个灯腔独立配置弧形遮光罩，可有效规避侧向阳光、雨雪天气对灯光辨识度的干扰，相邻灯组之间设置隔光挡板，杜绝不同色光串扰导致的信号误判。安装支架采用分段式悬臂结构，预留多组安装孔位，可适配水泥信号机柱、金属支架、场站侧壁等不同安装载体，支架与灯体连接位置设置角度调节结构，可根据现场线路曲线半径、瞭望距离调整灯体俯仰角度，保证不同位置的作业人员都能清晰识别信号状态。设计过程中优先考虑户外长期服役的可靠性，灯腔外壳采用折边密封结构，配合遮光罩的导流弧度，可减少雨水、扬尘进入灯腔内部的概率，灯组背部预留走线槽与接线端子安装位，方便现场布线时的线缆固定与防护，外露金属件均做钝化防锈处理，适配户外温差变化、潮湿多尘的服役环境。从安装边界来看，灯体整体竖向尺寸适配常规信号机柱的安装间距，横向突出尺寸控制在合理范围，避免侵限影响轨道车辆通行，底部附带的辅助灯组可用于近距离调车作业的低位信号指示，覆盖主灯组下方的视觉盲区，适配场站近距离调车时司机、调车员的低位瞭望需求。每个灯腔的灯座采用通用卡口结构，可兼容常规铁路信号灯泡与LED信号光源，后期运维更换配件无需改动整体结构，降低现场维护的配件储备难度。遮光罩的伸出长度经过反复校核，既保证足够的遮光角度避免眩光，又不会因为伸出过长导致积雪、积冰覆盖灯面，适配北方冬季多雪的户外使用场景。
