5000Kg级液压废料夹持器安装轴组件

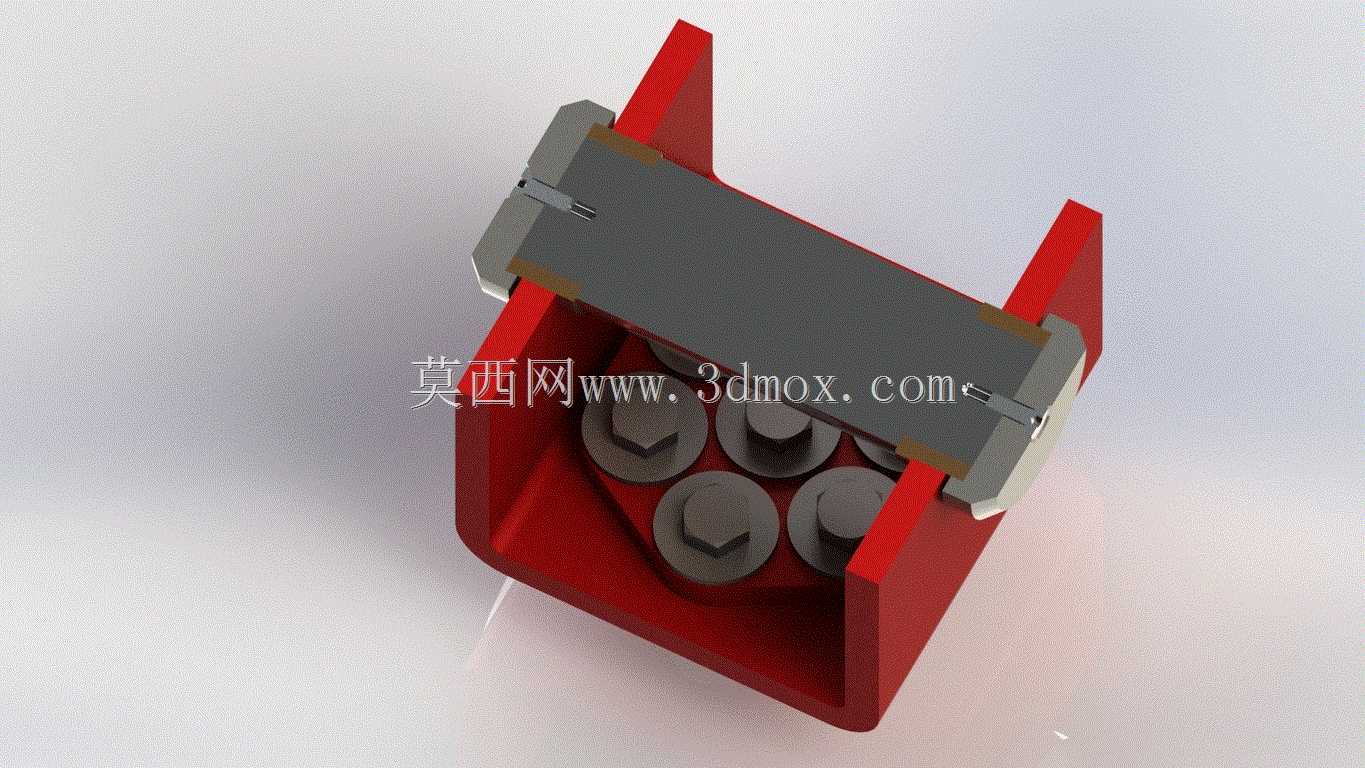

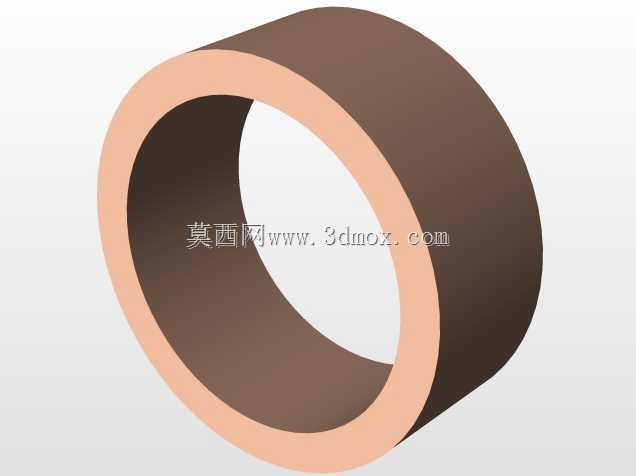

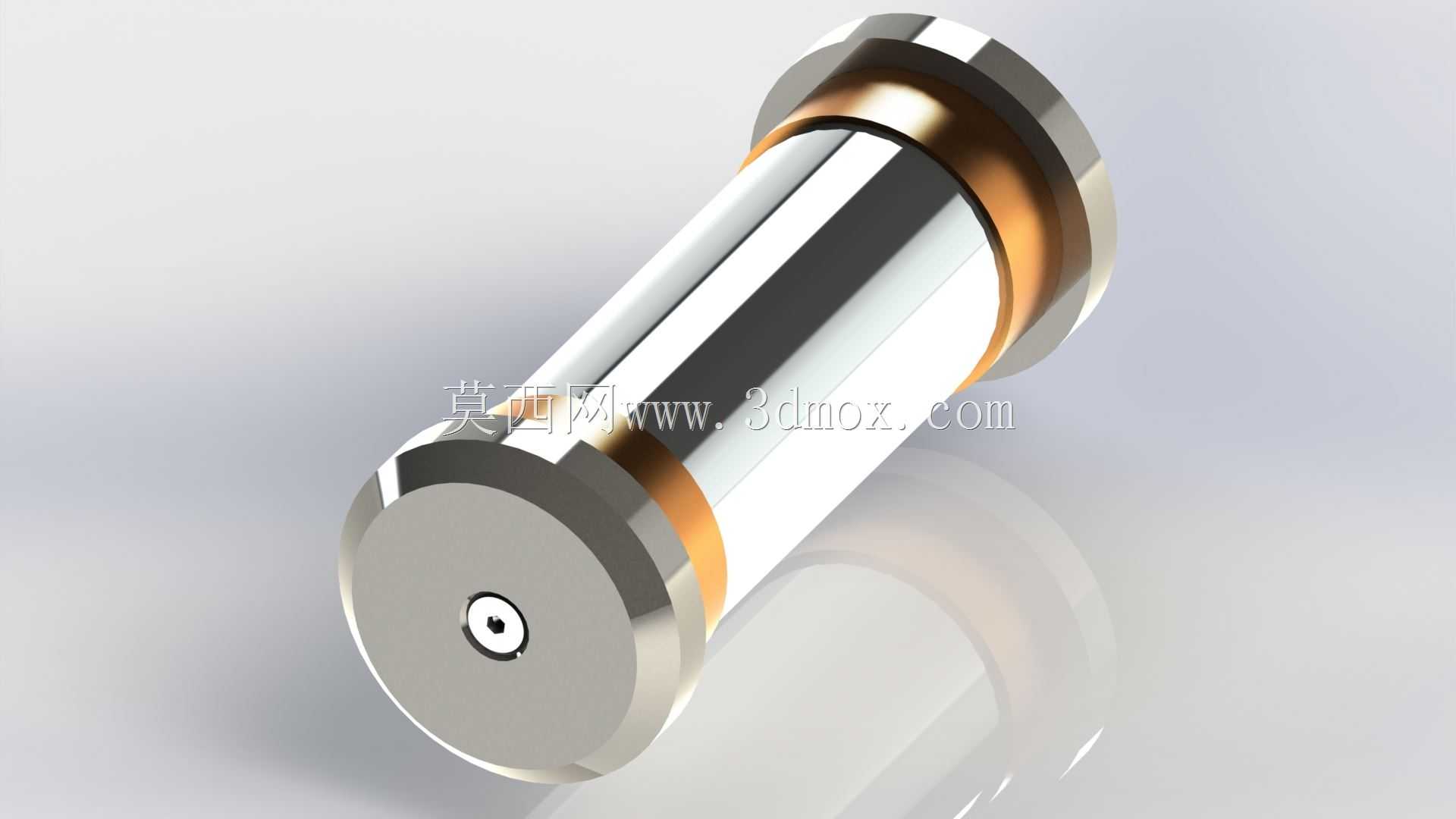

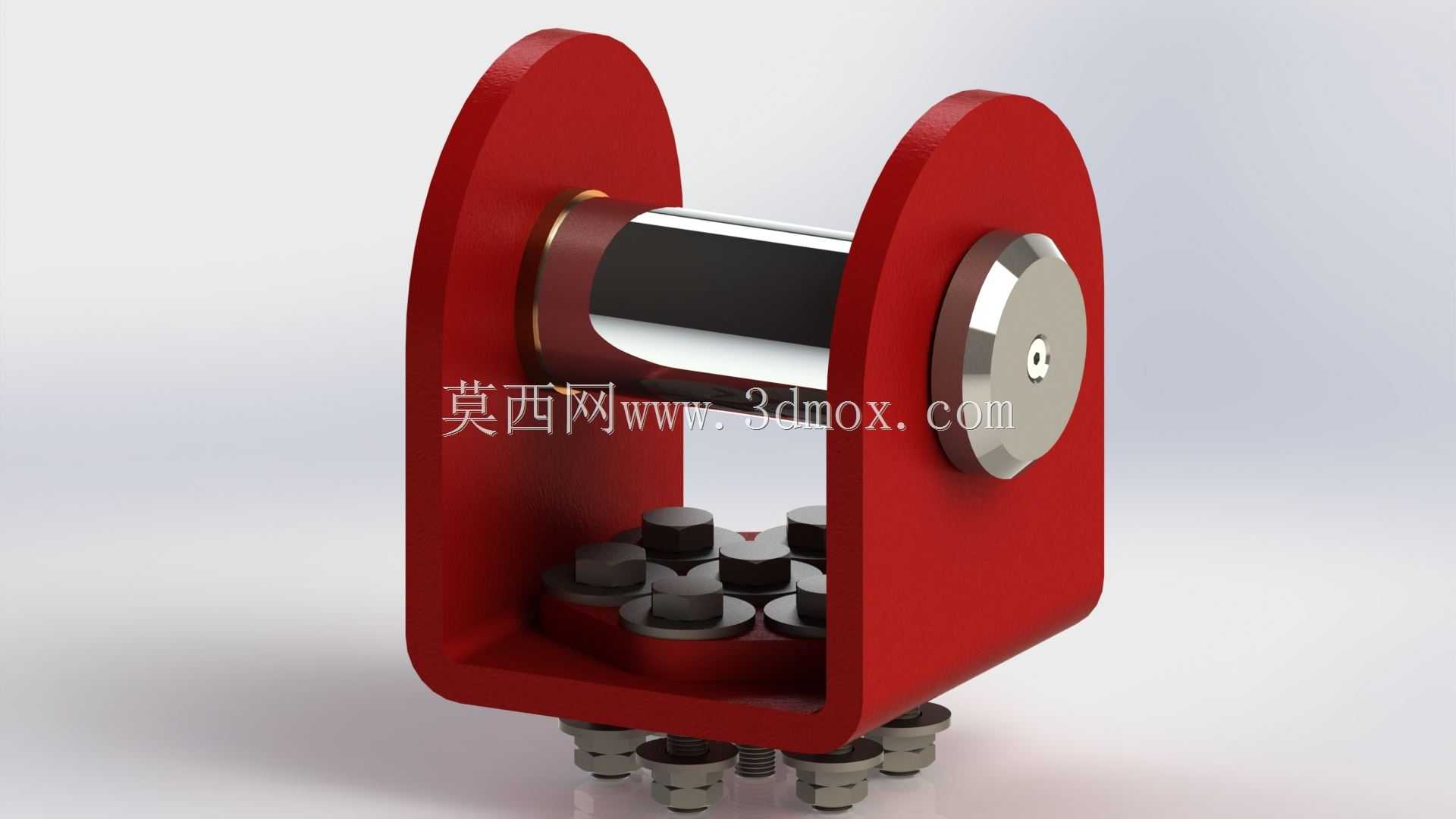

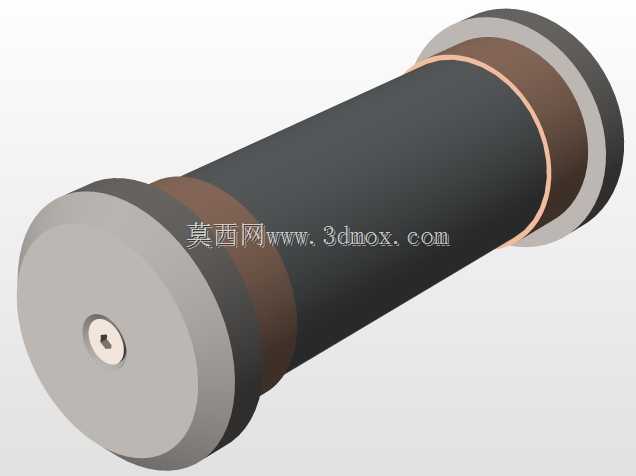

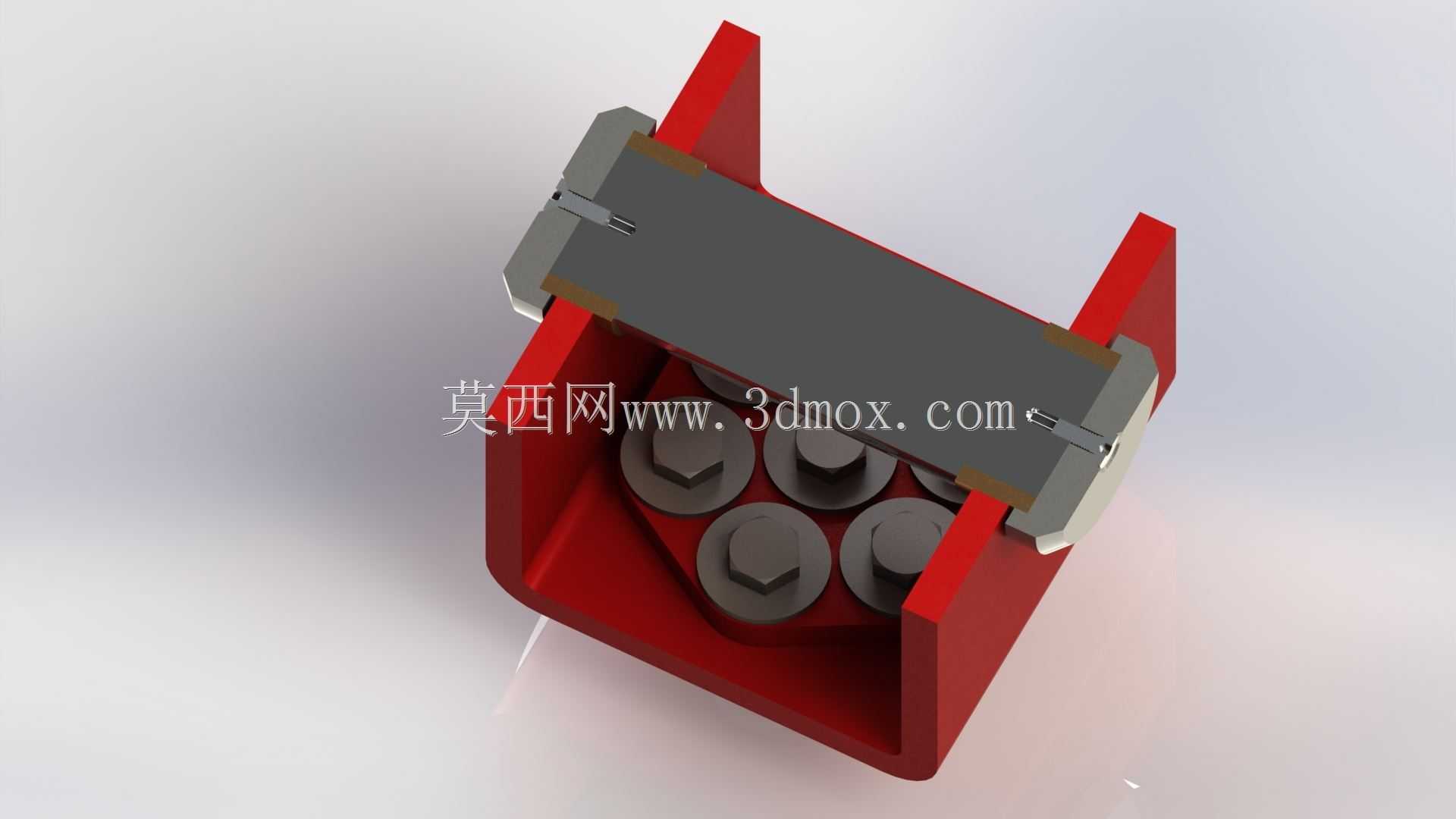

该安装轴组件是5000Kg载荷级液压废料夹持器的核心传力部件，主要应用于金属加工车间的废料收集转运工位，配套在液压夹持执行机构上，完成冲压、机加工产生的块状金属废料的夹取、转移、投料动作，适配车间内废料集中收纳、压块预处理的作业流程，可在常规车间油污、金属碎屑飞溅的工况下稳定运行。组件核心采用镀硬铬处理的轴体作为承载基体，轴面搭配AISI316基体包覆PTFE青铜滑环，滑环的低摩擦特性可降低轴体与夹持臂铰接位的转动阻力，避免反复开合过程中出现卡滞，同时316材质的耐蚀性可抵御车间切削液、金属氧化碎屑的侵蚀，延长铰接位的维护周期。从结构设计逻辑来看，轴体两端做了扁位定位结构，与U型安装座的卡槽配合实现周向锁止，避免夹持作业过程中轴体随夹持臂转动出现窜动；轴体下方配套的六角锁紧螺栓组，可将轴体牢牢固定在红色U型安装基座上，螺栓排布采用对称布局，保证轴体受力均匀，单侧受载时不会出现偏载应力集中。安装边界上，U型基座的两侧立板间距与夹持臂的铰接端宽度做了公差匹配，滑环的外径与夹持臂的铰接孔内径采用H7/f6的间隙配合，既保证转动灵活性，又控制铰接位的径向窜动量在0.05mm以内，避免夹取废料时出现夹持对位偏差。轴体的轴向长度略宽于U型基座的外侧间距，两端预留的挡片安装位可加装轴向限位挡片，防止长期作业后轴体出现轴向窜动脱出。该组件的载荷设计完全匹配5000Kg的额定夹持力，轴体的抗弯截面模量经过核算，在满载荷夹持时轴体的最大挠度控制在0.02mm/m以内，不会因重载出现弯曲变形导致夹持臂开合卡滞。滑环的PTFE层厚度经过匹配设计，在常规作业频次下可保证上万次开合无明显磨损，无需频繁更换易损件。U型基座采用高强度铸钢材质，表面做红色喷塑处理，既提升基座的防锈能力，也能在车间环境中起到安全警示作用，基座底部的安装孔位可直接与夹持器的主驱动架连接，无需额外加工转接板，降低现场安装的适配难度。在实际作业过程中，该组件作为夹持臂的转动铰接核心，需要传递夹持油缸输出的夹紧力，同时承受废料转移过程中的动载冲击，因此轴体与安装座的连接螺栓采用预紧力锁紧设计，避免冲击载荷下螺栓出现松动。滑环的储油槽结构可存储少量润滑脂，在长期无维护的情况下仍能保持铰接位的润滑状态，降低转动磨损速率。
