5000Kg级液压夹具无应力分布底座法兰

该底座法兰作为大吨位液压废料夹持设备的核心承载连接件，主要应用于金属加工产线的废料归集、重型工件夹持转运场景，适配5000Kg级负载的夹持作业需求，承担上部夹持执行机构与下部安装基体的连接传力功能，同时通过结构优化实现无应力分布的受力状态，避免局部应力集中导致的结构变形或失效。

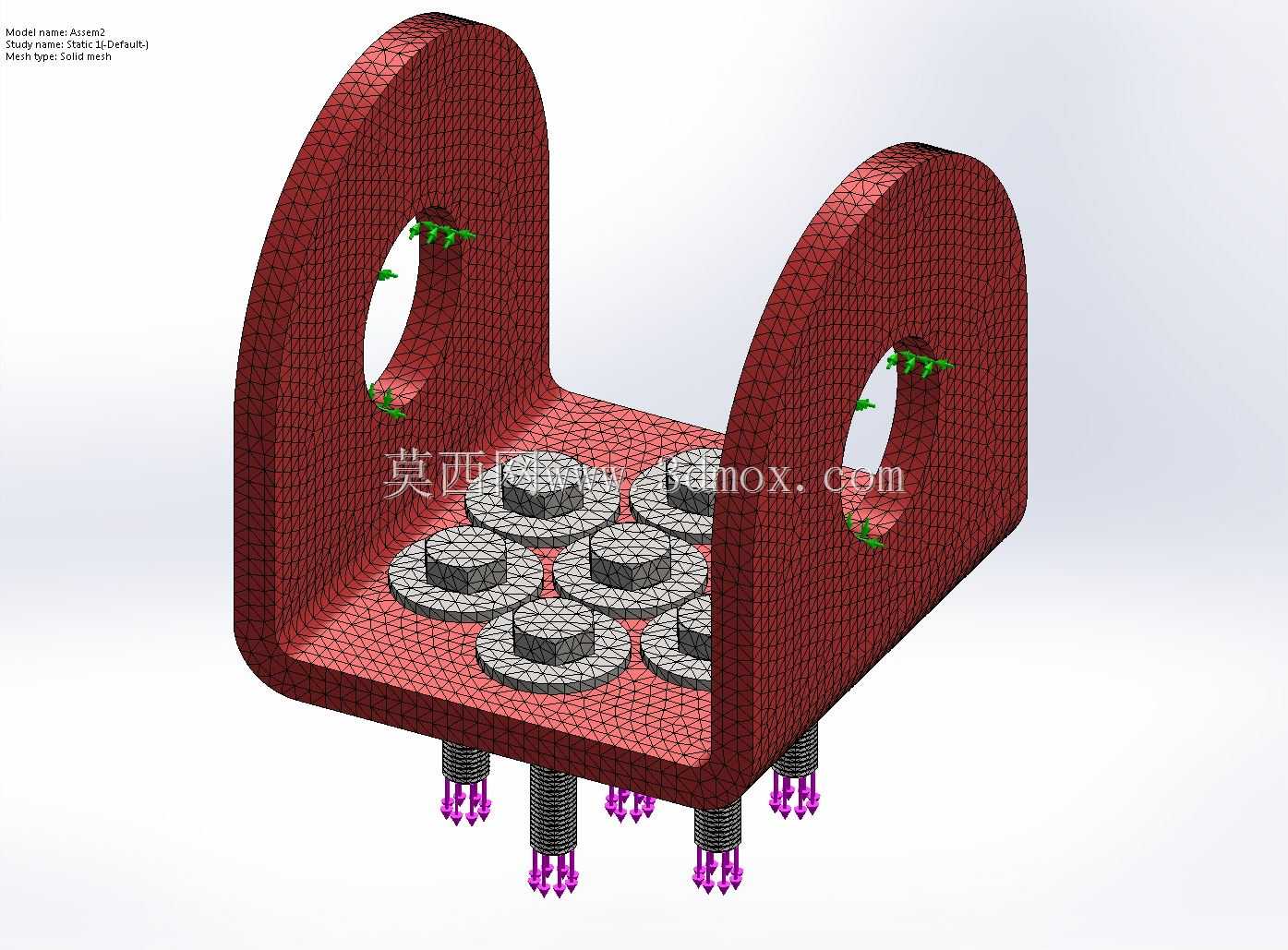

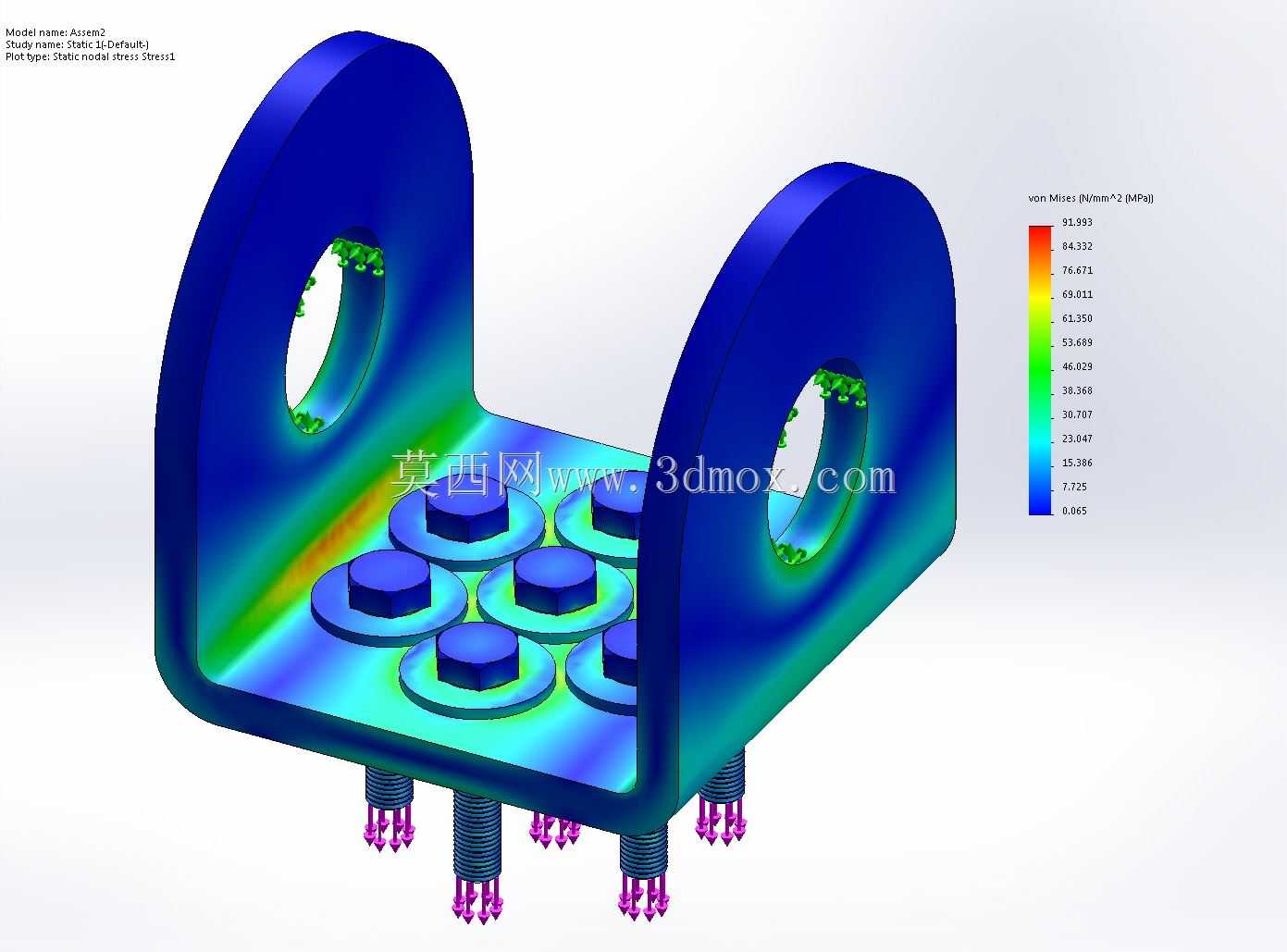

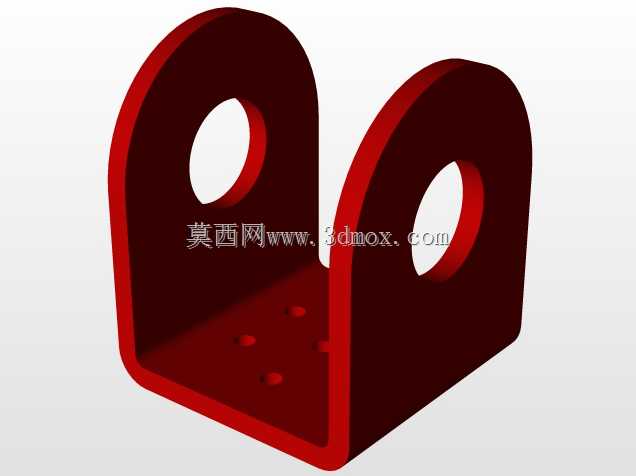

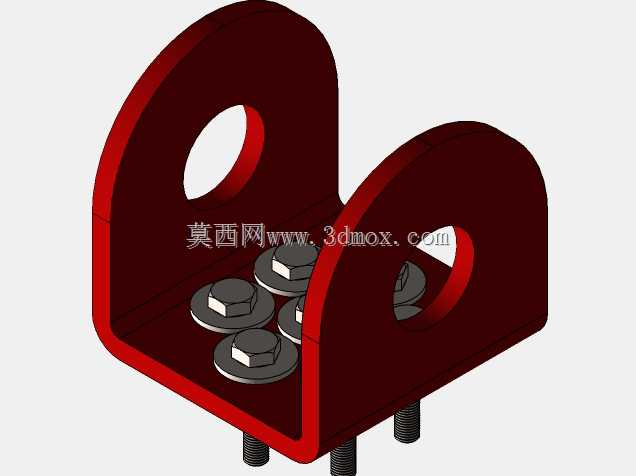

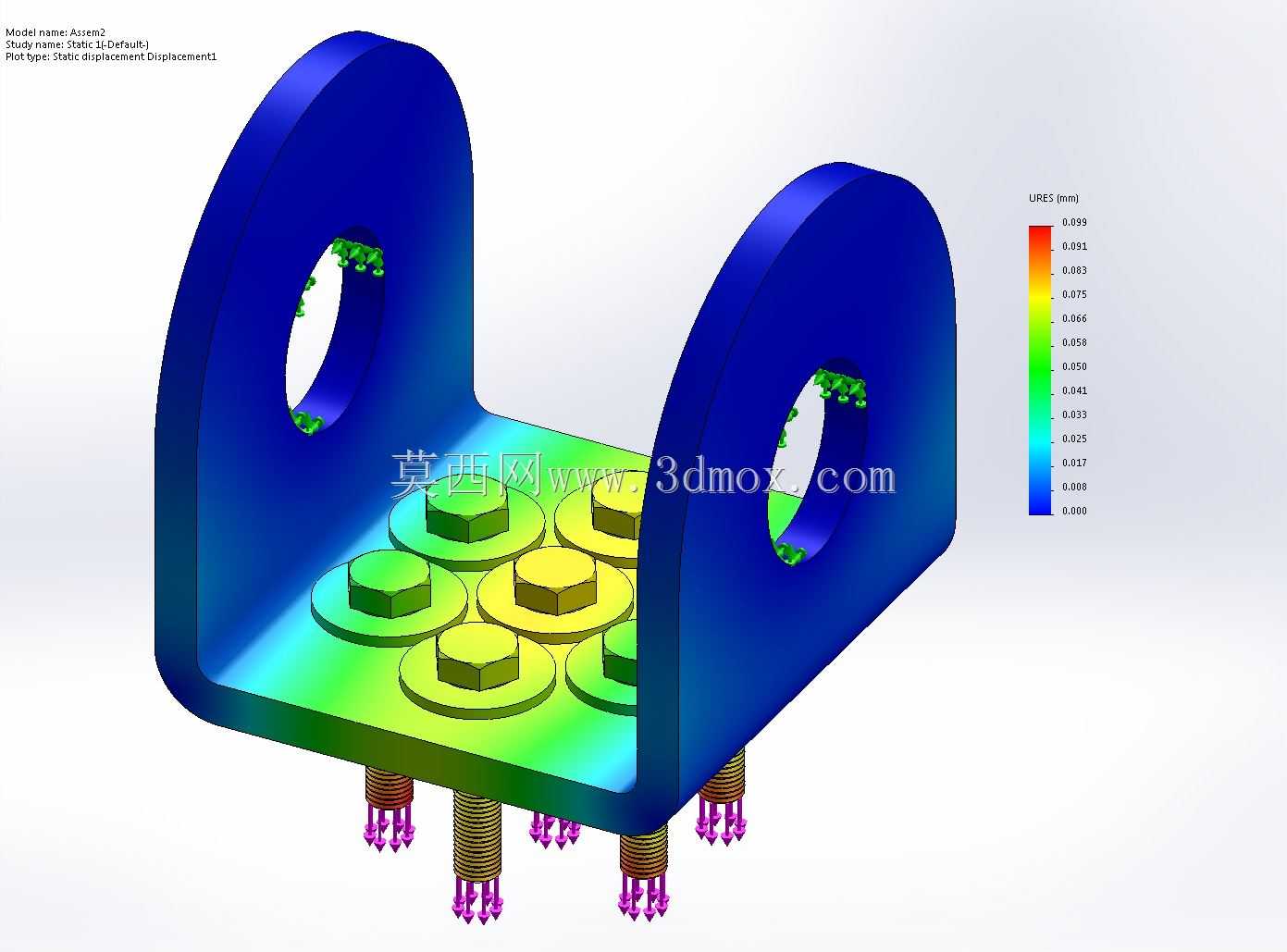

从结构设计逻辑来看，法兰主体采用L型承载构型，竖直立板设置对称安装孔位，用于对接夹持执行组件的铰接或固定端，水平承载面排布多组柱状安装凸台，每个凸台对应下部的液压支撑/夹紧柱安装位，可实现多点位同步受力传递，避免单点负载过大。设计阶段通过有限元网格划分完成受力模拟，针对常规法兰易出现的立板与底板交接处应力集中问题，通过圆弧过渡、壁厚梯度调整优化结构，模拟工况下最大应力控制在材料许用范围内，即使负载提升一倍，整体位移量仍处于极小的可控区间，保障长期重载作业下的结构稳定性。

安装边界方面，水平底板的安装凸台采用等距阵列排布，适配标准液压夹持元件的安装孔距，下部伸出的液压柱接口可直接对接液压管路，无需额外转接结构；竖直立板的开孔位置经过受力校核，既保证与上部组件的连接强度，又通过开孔减重降低整体自重，立板与底板的交接处采用大圆角过渡，消除焊接或一体成型时的应力残留风险。

实际应用中，该法兰可直接集成到液压废料夹持器的主体结构中，作为核心承载基座传递夹持力与工件负载，无应力分布的结构设计可减少长期交变负载下的疲劳损伤，延长整套夹持设备的维护周期，适配废金属回收、重型机加工件上下料等需要大吨位稳定夹持的作业场景，安装时仅需匹配对应孔位完成螺栓紧固与液压管路对接即可投入使用，无需额外的结构补强处理。
