对开式方形法兰安装管路固定连接夹

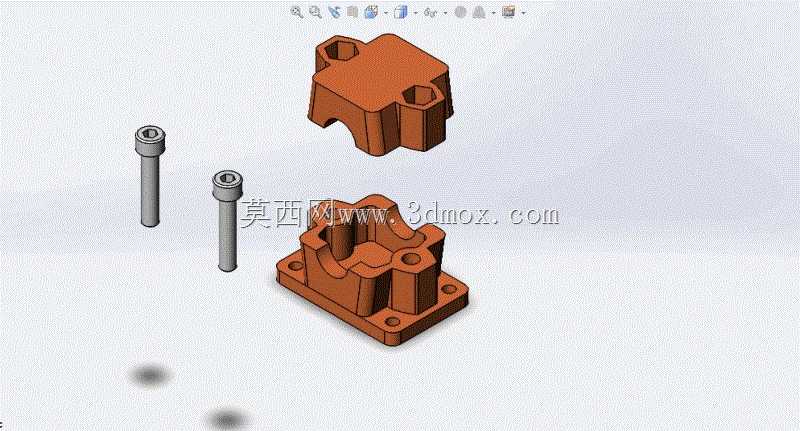

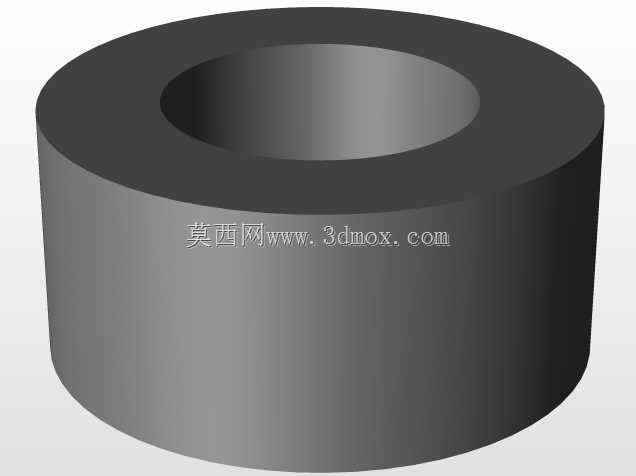

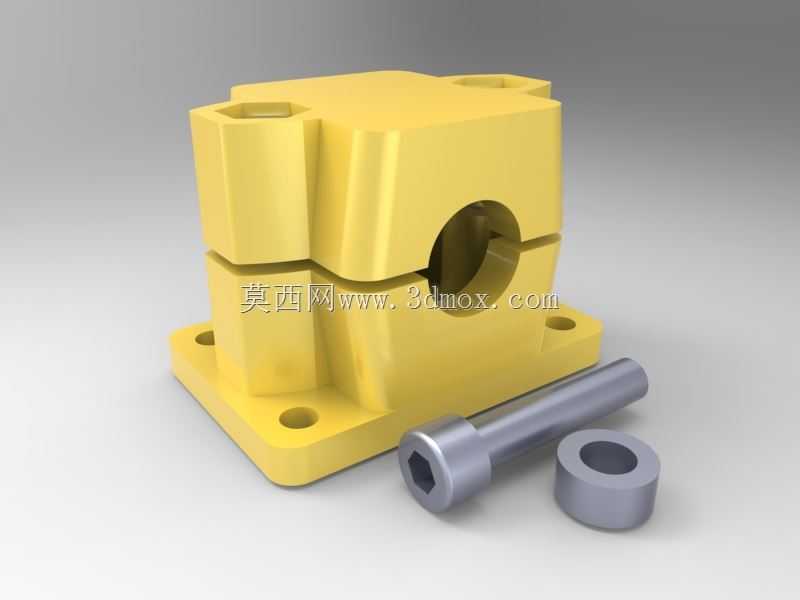

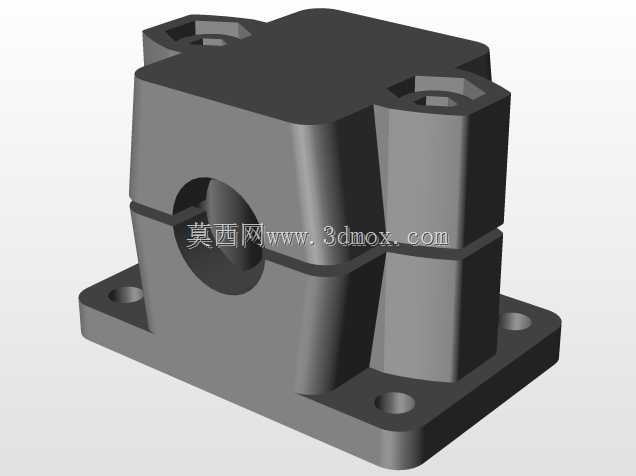

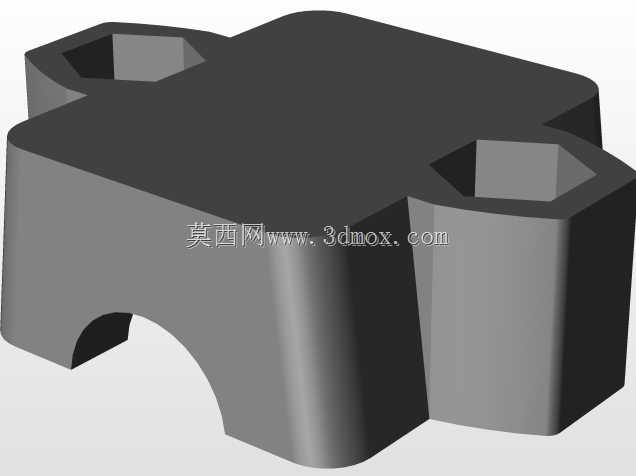

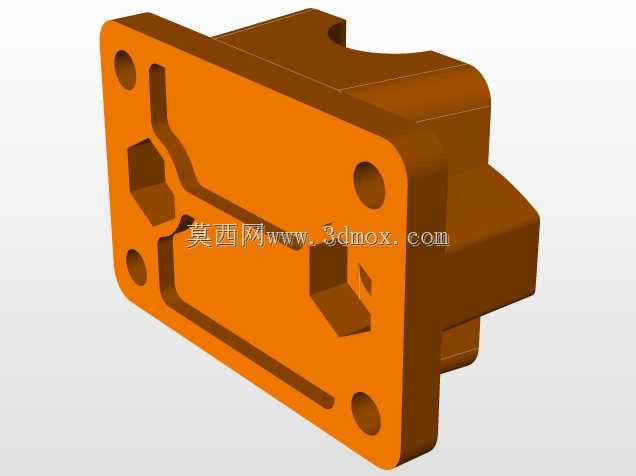

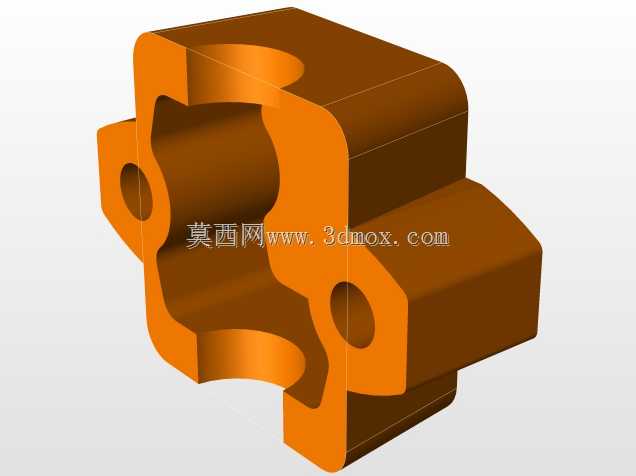

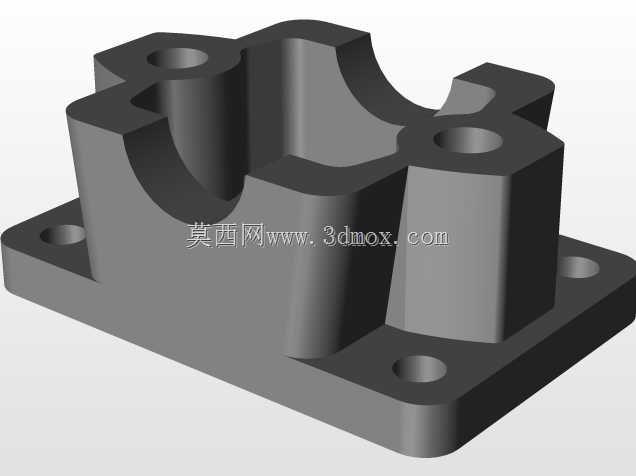

这款对开式管路连接夹，是气动液压管路排布、小型设备管线固定场景里常用的紧固类零件，日常在自动化生产线气路排布、小型液压站油路固定、实验台流体管路架设场景中都能见到它的应用，核心作用是将指定外径的圆形管材牢牢夹持在安装基准面上，避免管路受流体冲击、设备运行振动出现移位、磨损甚至接头松脱漏液漏气的问题。从结构设计来看，它采用上下对开的分体式结构，夹持孔为整圆设计，上下夹体的结合面预留了微小的收缩间隙，当配套内六角螺栓锁紧时，上下夹体可以沿结合面轻微收拢，让夹持孔内壁均匀抱紧管材外壁，相比单侧开口的管夹，这种对开结构的抱紧力分布更均匀，不会出现管材被夹变形或者局部应力集中的问题，对薄壁金属管、硬质尼龙管这类容易被夹损的管材友好度更高。底部的安装法兰采用方形带圆角的结构，法兰上设置了两个对称的安装沉孔，安装时可以直接将螺栓穿过沉孔固定在安装基板上，沉孔设计可以让螺栓头完全没入法兰平面内，不会突出表面干涉周边其他零件的排布，安装边界清晰，只要预留出比法兰外轮廓单边宽3mm的安装平面，就能完成固定，不需要额外预留扳手操作的侧向空间，在排布紧凑的阀岛安装板、设备内部走线走管的狭小空间里适配性很强。夹体主体的上部做了局部加厚处理，对应夹持孔的受力区域，避免锁紧时夹体出现开裂变形，边角位置都做了工艺倒角，既可以去除加工毛刺避免安装时划手，也能减少应力集中点，提升零件的长期使用强度。配套的零件除了锁紧用的内六角圆柱头螺栓，还附带了一个轴套结构，这个轴套可以在需要调整夹持高度、或者适配不同安装孔距的场景下垫在夹体和安装面之间，也可以穿在螺栓上避免螺栓锁紧时偏斜，让夹体的受力更均匀。在实际选型使用时，需要先确认待夹持管材的外径和夹持孔的内径匹配，安装面的平面度要控制在0.1mm以内，避免夹体安装时出现翘曲，导致抱紧力不足，锁紧螺栓的时候要采用对角交替拧紧的方式，不要一次性把单侧螺栓拧死，防止上下夹体错位，导致夹持孔出现椭圆，影响夹持效果。这类连接夹相比传统的喉箍、扎带固定方式，固定强度更高，抗振动性能更好，而且可以重复拆装使用，在需要经常调整管路位置、对固定可靠性要求高的设备里，是性价比很高的管路固定方案。
