液压系统用金属管路快插式连接接头

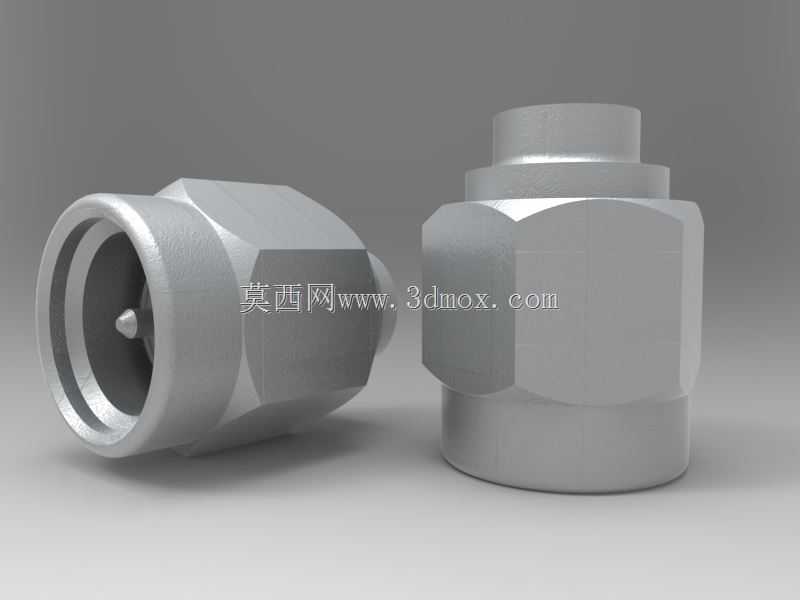

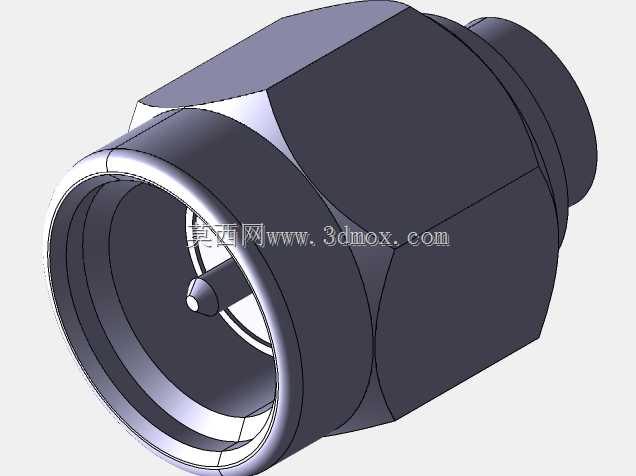

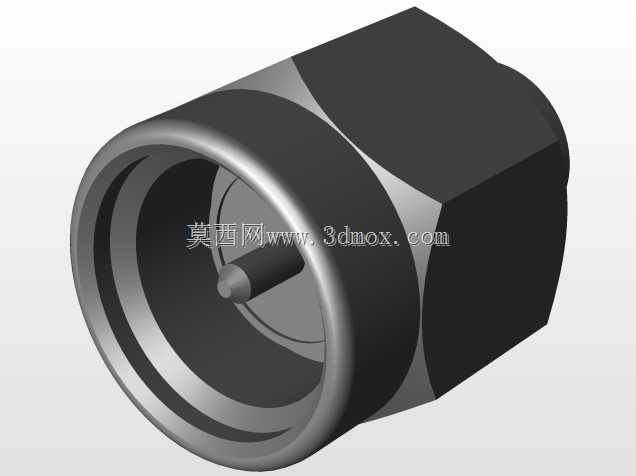

这类接头主要应用在中低压液压传动回路中，常见于工程机械液压站、机床液压夹紧单元、小型液压动力单元的油路布设场景，承担两段液压管路之间的连通、密封作用，部分带单向阀芯的结构还可以在管路断开时自动封死油路，避免液压油泄漏、管路压力骤降影响整套系统运行。从结构设计来看，接头采用六角外形的主体结构，这个设计完全是从现场安装需求出发，普通开口扳手即可卡紧六角面施加扭矩，不需要定制专用工装，不管是车间装配还是现场售后维修都能快速操作。接头两端分别适配不同的管路连接形式，一端是外螺纹旋入式接口，用来对接阀块、泵体出油口这类带内螺纹的安装基面，加工时严格控制螺纹同轴度，避免旋紧后出现偏斜导致密封失效；另一端是卡套式快插接口，对接硬质尼龙油管或者金属油管时，只需要将油管插入接口到位，内部的卡簧结构会自动卡紧油管外壁，配合内置的丁腈橡胶密封圈实现径向密封，不需要额外缠绕生料带或者加装密封垫，装配效率比传统螺纹接头提升近六成。设计过程中首先考虑的是液压工况下的耐压能力，主体采用金属材质一体加工成型，不存在拼接焊缝带来的耐压薄弱点，常规工况下可以承受16MPa的静态工作压力，短时冲击压力耐受上限可以达到25MPa，完全覆盖常规工业液压系统的压力范围。内部流道采用等径圆滑过渡设计，没有突兀的截面突变，液压油流经时不会产生明显的紊流、压损，能减少油路发热，长时间运行也不会因为局部冲蚀导致内壁磨损泄漏。安装边界方面，接头六角主体的对边尺寸适配常规扳手的操作空间，轴向总长度控制在紧凑范围内，在阀块密集安装的场景下不会和相邻接头、阀件产生干涉，两端接口的同轴度公差控制在0.05mm以内，管路对接后不会出现别劲、应力集中的问题，能有效延长管路的疲劳寿命。密封结构的设计也充分考虑了工况适应性，内置的密封圈预留了足够的压缩量，在-20℃到80℃的油温区间内都能保持稳定的密封性能，不会因为油温变化导致橡胶硬化、密封失效。另外接头的外露表面做了防锈处理，在潮湿、有少量切削液飞溅的车间环境下长时间使用也不会出现锈蚀，避免锈渣脱落进入液压油路造成阀组卡滞、滤芯堵塞的问题。在实际选型时，只需要匹配对应管路的外径、对接端的螺纹规格，就可以直接替换同规格的传统接头，不需要改动原有管路的布设路径，适配性很强。
