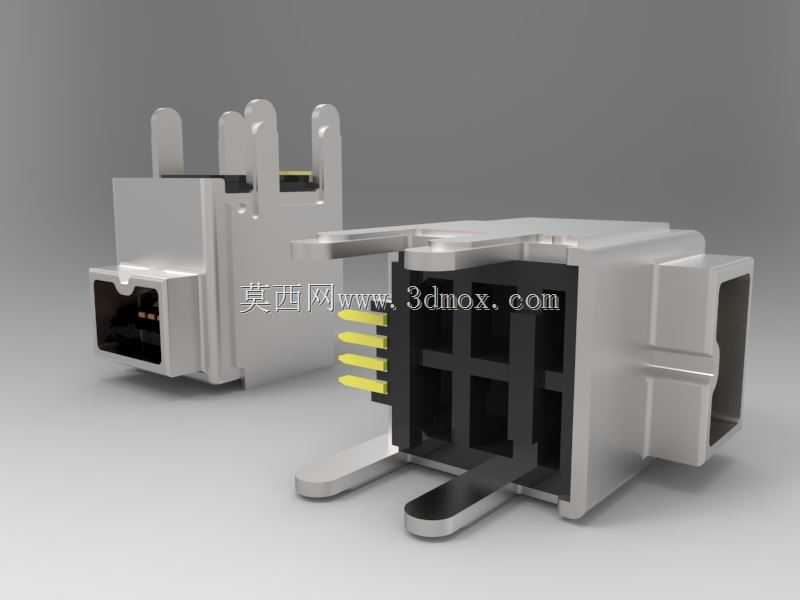

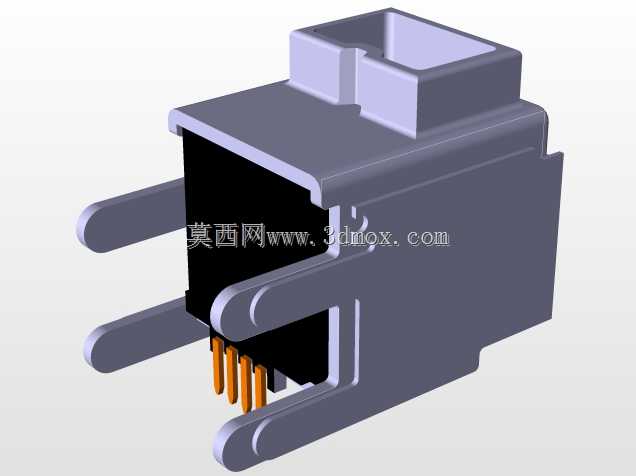

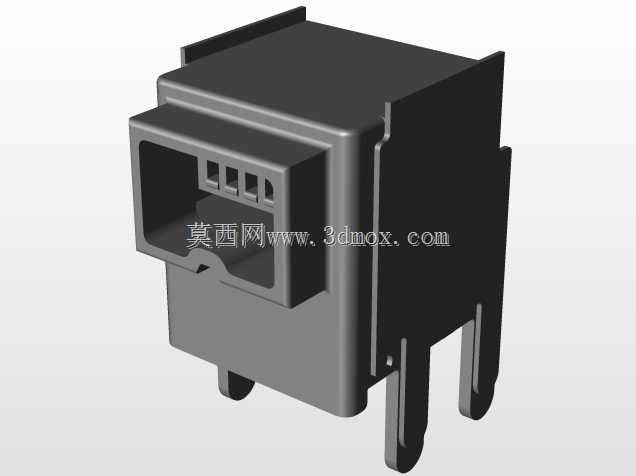

板载POB以太网接口连接器结构设计

这类板载POB以太网接口连接器，是通讯设备、工业控制板卡、嵌入式终端里的核心信号接驳部件，日常做整机结构堆叠时，这类接口的安装边界、引脚排布、屏蔽结构，往往是决定板卡布局合理性的关键细节。做这个结构设计的时候，首先要考虑的是PCB板安装后的插拔受力，接口自带的金属固定插脚，在回流焊后要能承受RJ45水晶头反复插拔的侧向力，不会出现焊盘脱落、接口歪斜的问题，所以固定脚的伸出长度、弯折角度都做了针对性优化，插脚穿过PCB板后的焊接余量控制在合理范围，既保证焊接强度，又不会在板背面突出过多影响其他元件排布。

从功能特性上看，这款接口带完整的金属屏蔽外壳，外壳和板卡接地焊盘连通后，能有效阻隔外界电磁干扰对千兆以太网信号的影响，内部的胶芯结构做了十字分隔，对应水晶头的8个接触引脚位置做了精准的导向槽，插拔时能让水晶头引脚和接口内的簧片精准对位，簧片的接触压力经过反复校核，既保证插拔手感顺畅，又能在长期使用后保持足够的接触正压力，避免信号传输出现丢包、断续的问题。接口后部的引脚排布遵循标准以太网接口的引脚定义，焊盘间距符合常规PCB加工的工艺要求，不会出现加工时连锡、虚焊的问题。

实际选型应用时，要注意这个接口的安装高度，从PCB板面到接口顶部的高度尺寸，要和设备外壳的网口开孔位置精准匹配，外壳开孔的边缘要和接口金属外壳保留合理的间隙，同时要保证水晶头插入后，接口前端的导向凸台能和外壳开孔贴合，避免灰尘、杂物从缝隙进入设备内部。接口两侧的固定弹片，除了焊接固定的作用外，在部分需要更高固定强度的场景下，还可以配合螺丝做二次加固，不过常规消费类、工业类板卡场景下，仅靠焊盘焊接的强度就足以满足日常使用需求。

设计过程中还考虑了批量生产的工艺性，金属外壳采用冲压折弯成型，拼版排布时材料利用率控制在合理区间，内部胶芯采用耐高温工程塑料注塑成型，能承受回流焊的高温环境不会出现变形、引脚移位的问题，簧片采用高弹性铜材镀厚金处理，抗氧化能力强，在潮湿、多尘的工业环境下也能保持长期稳定的接触性能。做整机结构校验的时候，还要注意接口前方的插拔操作空间，要预留足够的手指操作距离，保证用户插拔水晶头时不会被周边其他元件、外壳结构干涉，接口下方的PCB区域尽量不要布置过高的元件，避免和接口本体产生装配干涉。
