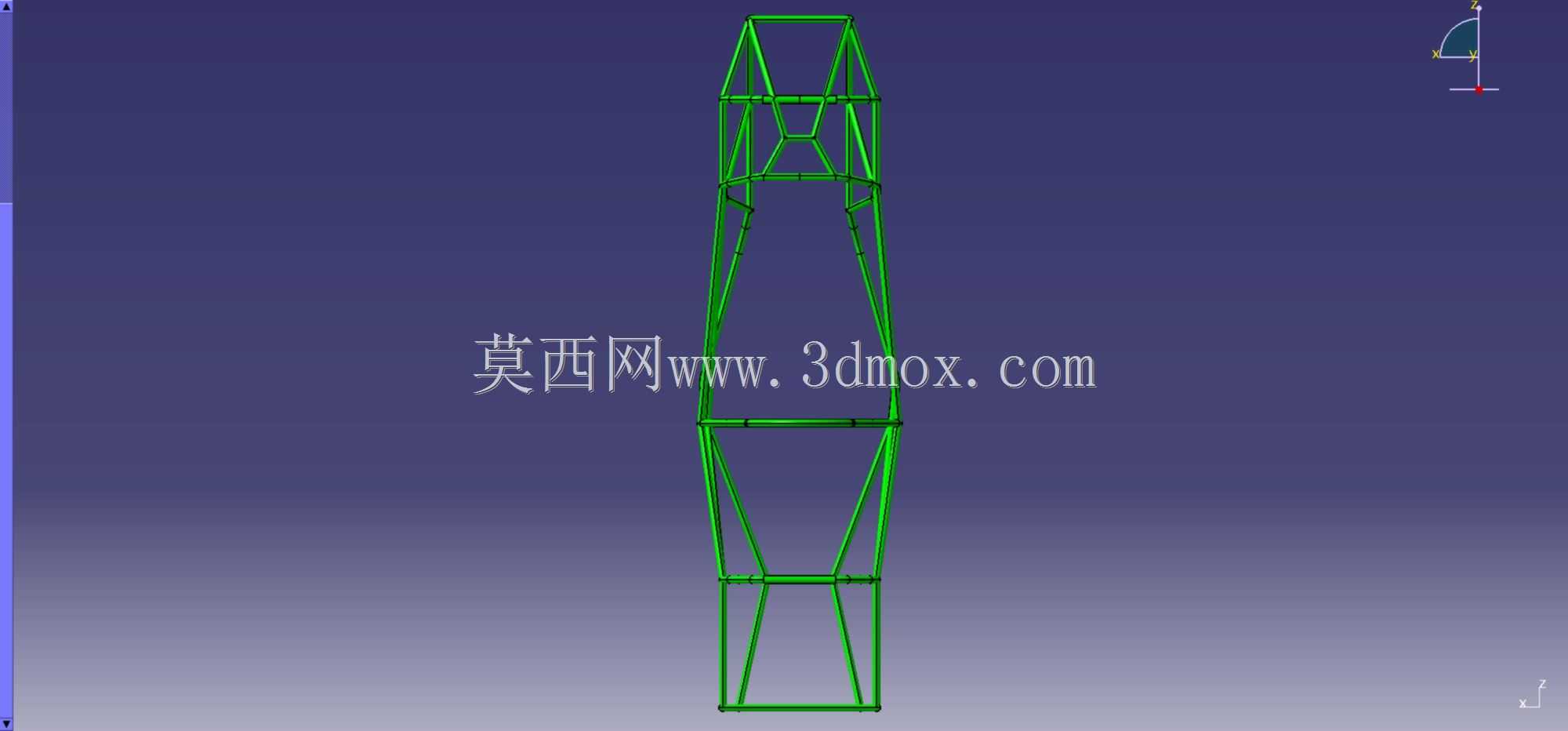

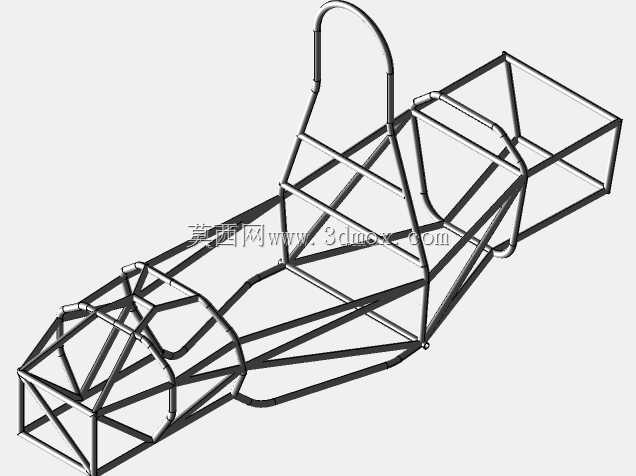

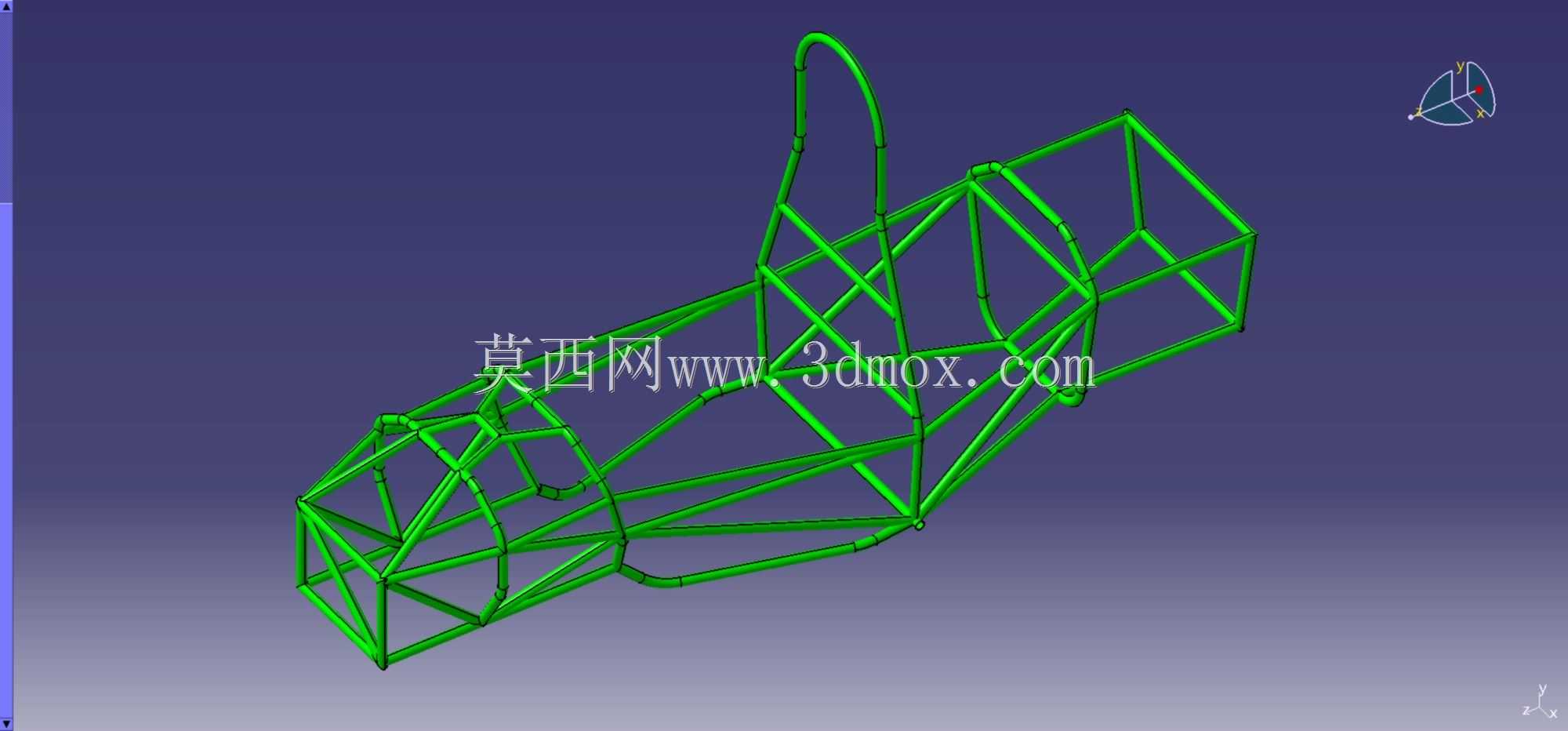

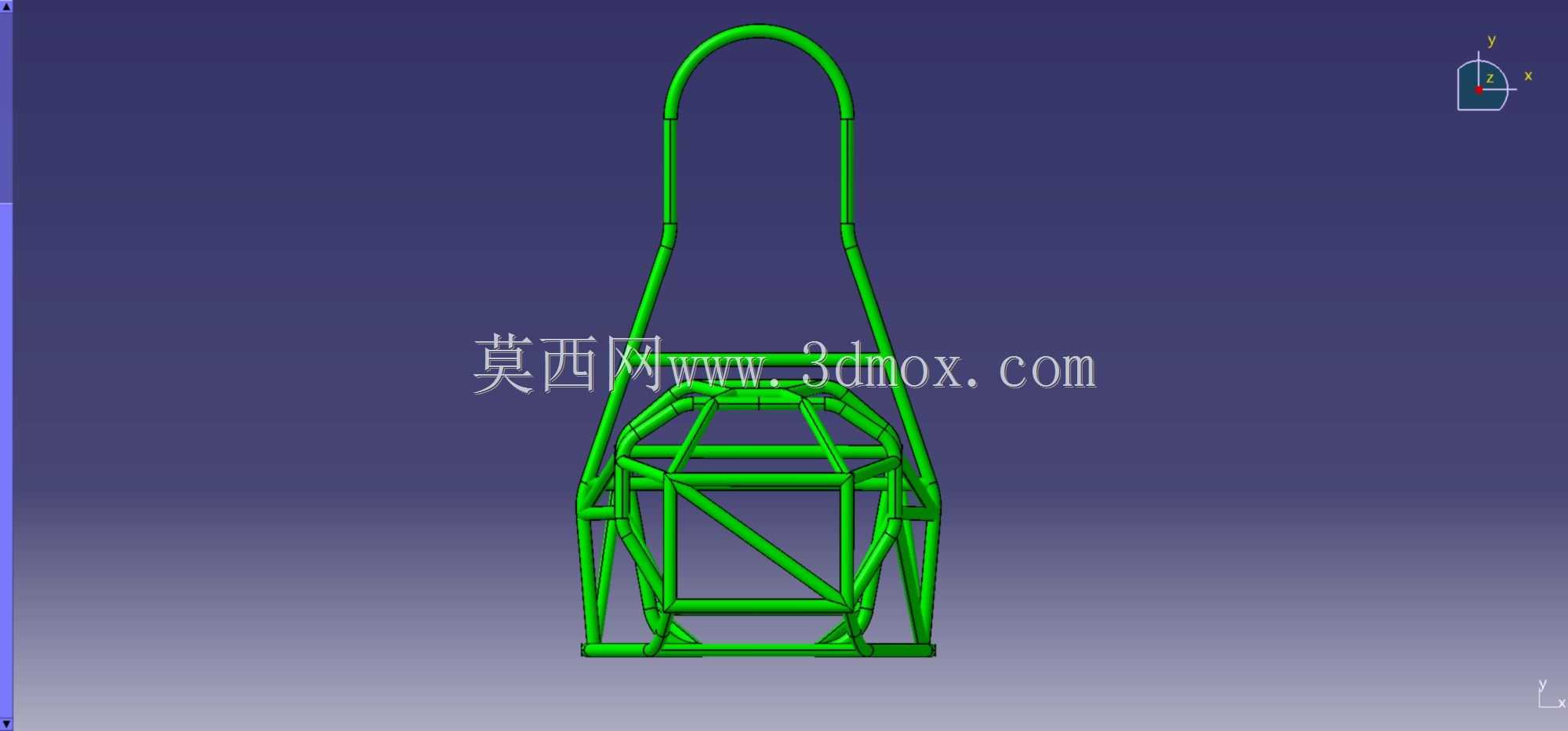

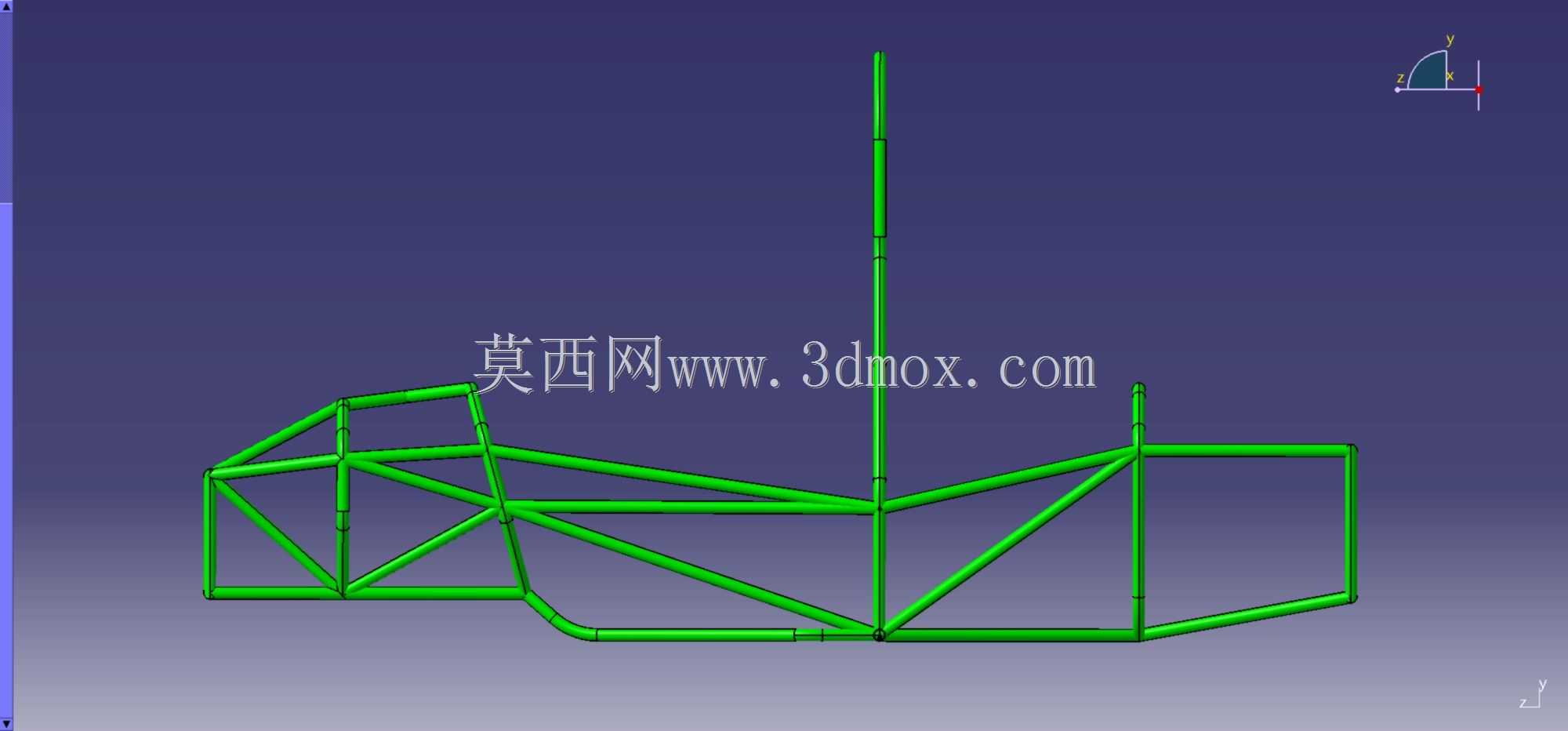

大学生方程式赛车钢管空间桁架底盘结构

该空间桁架式底盘专为大学生方程式赛事场景开发，核心承担整车所有总成的安装承载与碰撞载荷传递功能，是赛车的核心承载基体。设计阶段优先围绕赛事规则的边界要求展开，首先明确驾驶舱的人机工程边界，预留出符合赛规要求的驾驶员操作空间，涵盖坐姿下的腿部活动范围、方向盘操作余量、安全带安装点的位置区间，同时匹配前后悬架硬点的安装坐标，保证悬架运动学特性符合前期动力学仿真设定的参数。整体采用薄壁钢管拼接的空间桁架结构，通过三角形拓扑构型实现载荷的多路径传递，相比板式车架能在更低的整备质量下获得更高的扭转刚度，可有效抵消过弯、制动、加速工况下的车架形变，避免形变影响悬架定位参数，保证轮胎接地性能的稳定。设计过程中针对不同受力区域匹配不同规格的管材，主环、前环等碰撞吸能与核心承载区域采用壁厚更大、强度更高的管材，侧边防撞结构按照赛规要求设置连续的传力路径，保证侧面碰撞时载荷能快速分散到整个车架结构，避免局部侵入驾驶舱。底盘前部预留了动力总成、冷却系统、制动系统的安装点位，所有安装支座的位置都经过装配干涉校验，保证各总成装车后不会与桁架杆件发生运动干涉；后部匹配传动系统与后悬架的安装接口，预留出差速器、半轴的运动空间，同时考虑到后期维护的便利性，在发动机周边的桁架杆件设置时预留出拆装操作的空间，无需大范围拆解车架即可完成常规维保作业。车架的整体外廓尺寸严格匹配赛事的尺寸限制要求，轴距、轮距的设定兼顾低速绕桩的灵活性与高速直线行驶的稳定性，底部的桁架平面预留了底板安装的贴合面，可直接固定复合材料底板实现底盘的平整化，降低行驶过程中的底部乱流影响。针对碰撞安全要求，前部设置了专门的吸能结构安装接口，可匹配标准的碰撞吸能盒，在正面碰撞时通过吸能盒的溃缩吸收冲击能量，减少传递到驾驶舱的载荷；主环结构按照赛规要求设置了足够的高度，保证驾驶员头盔与主环顶端留有足够的安全距离，避免翻车时驾驶员头部直接接触地面。所有杆件的连接节点都经过受力优化，避免出现应力集中的锐角连接，节点处的管材相贯线完全贴合，保证焊接时的连接强度，减少焊接缺陷带来的强度风险。整个底盘的桁架布局经过多轮拓扑优化，在满足刚度、强度、安全规则要求的前提下尽可能删减非承载杆件，将整备质量控制在赛事要求的合理区间内，实现轻量化与结构性能的平衡。
