顺序变速器换挡凸轮鼓结构设计

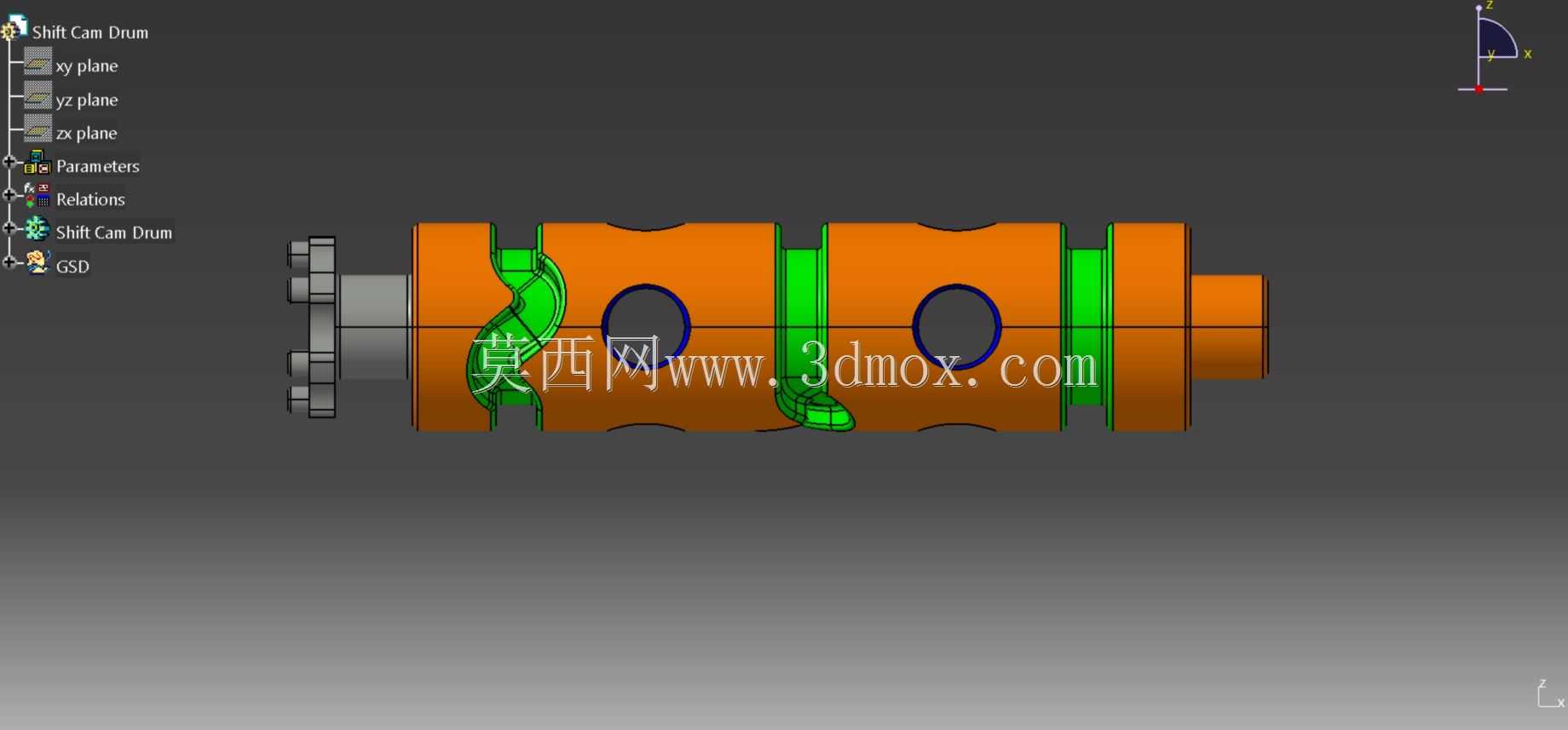

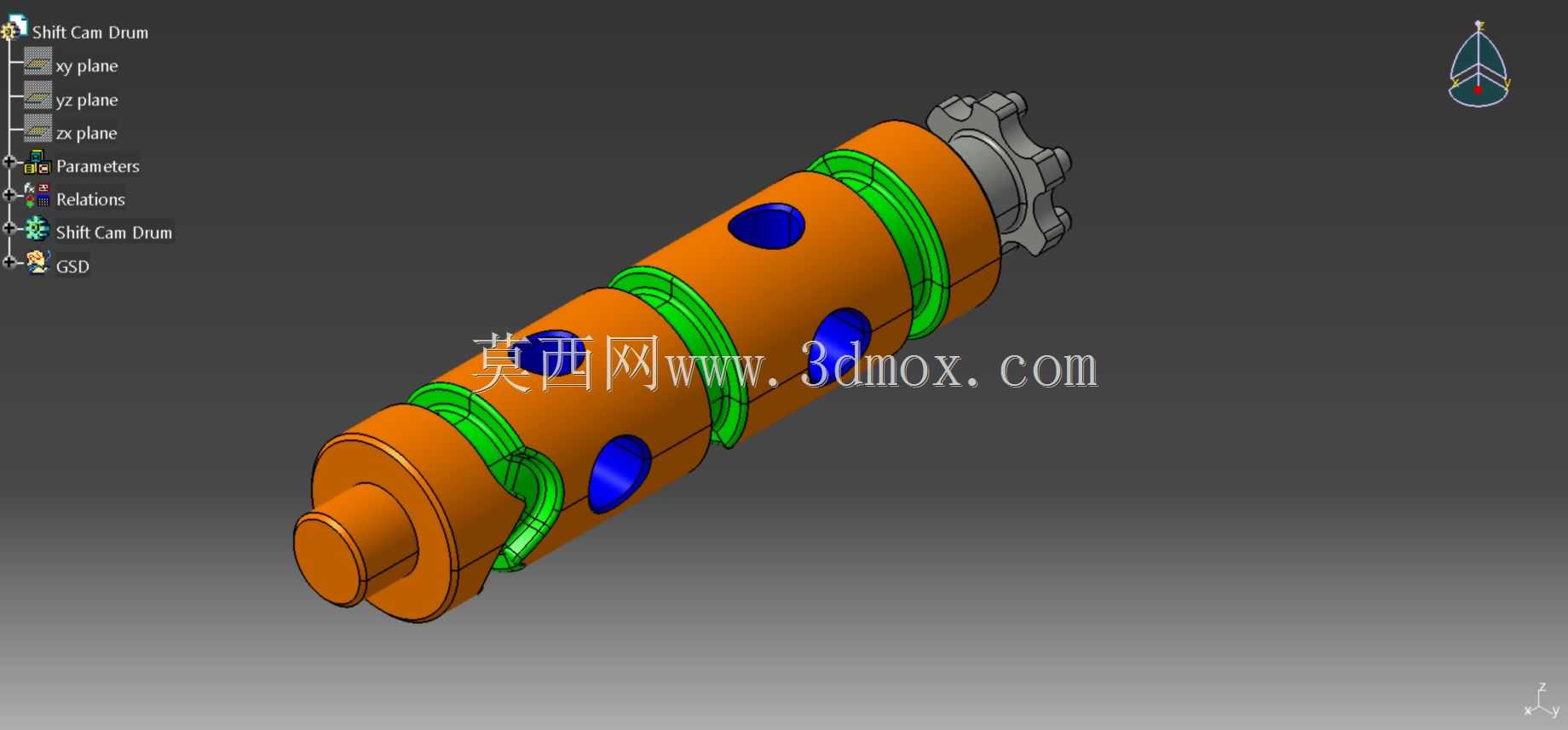

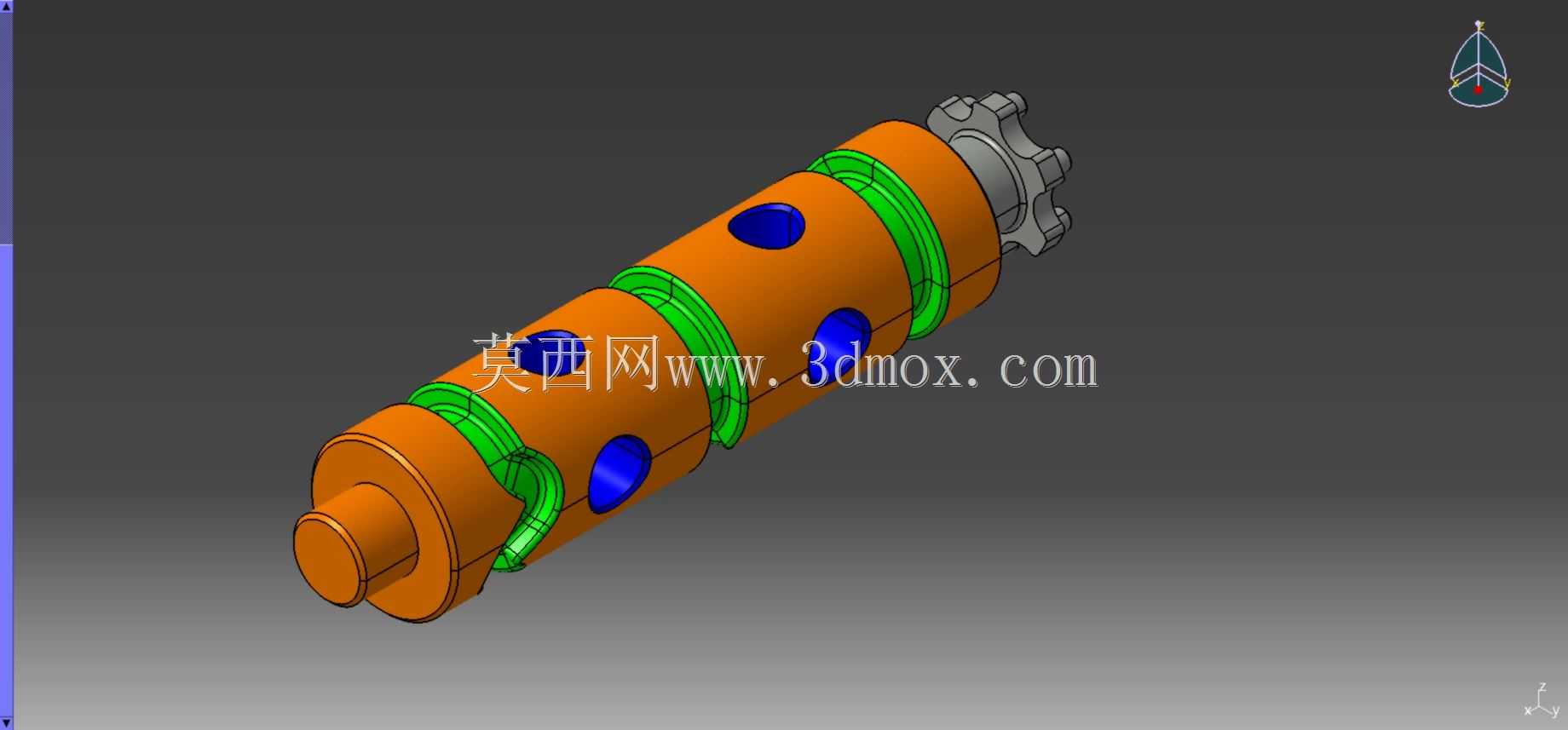

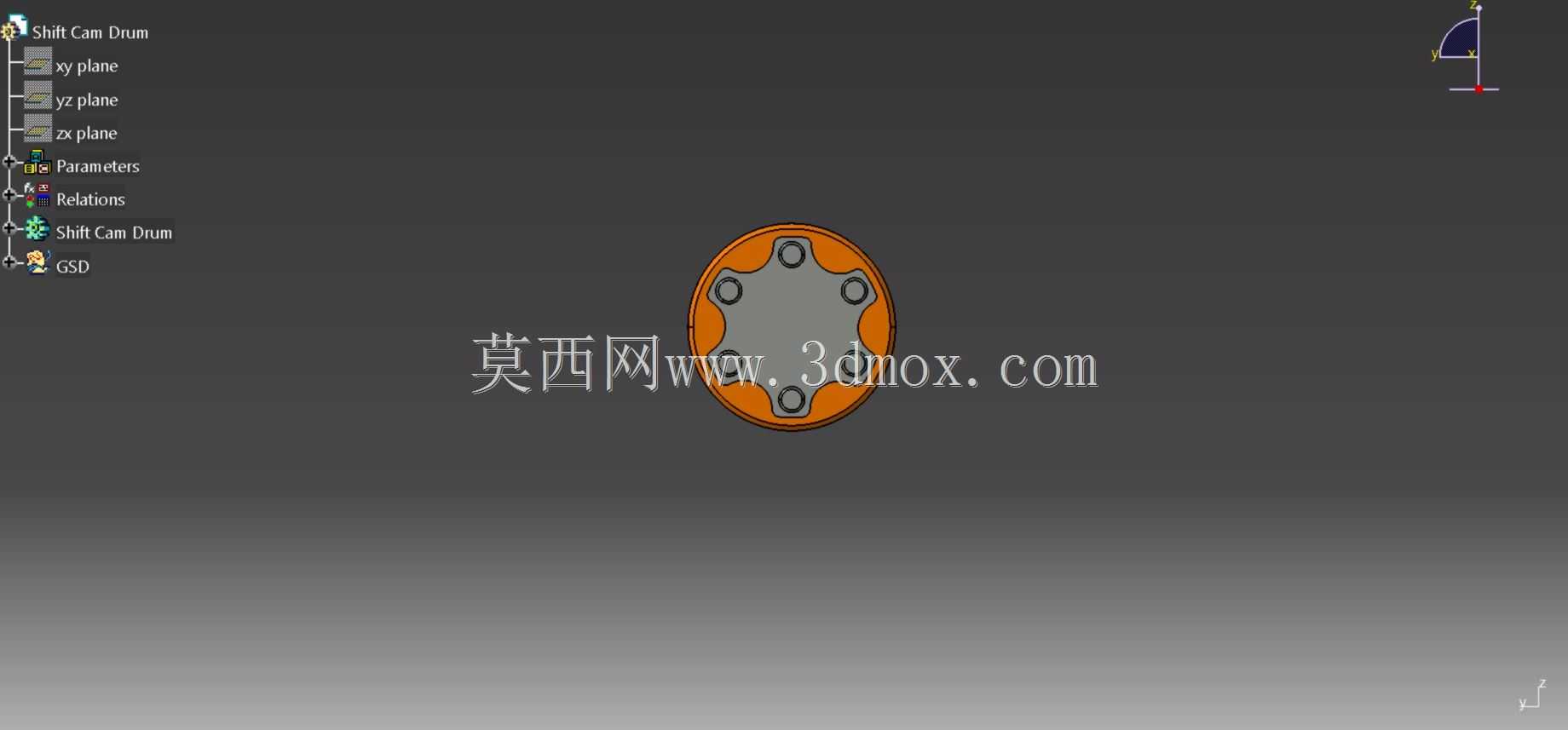

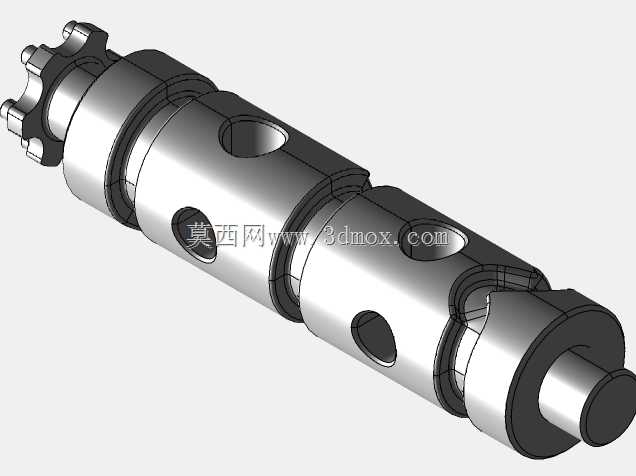

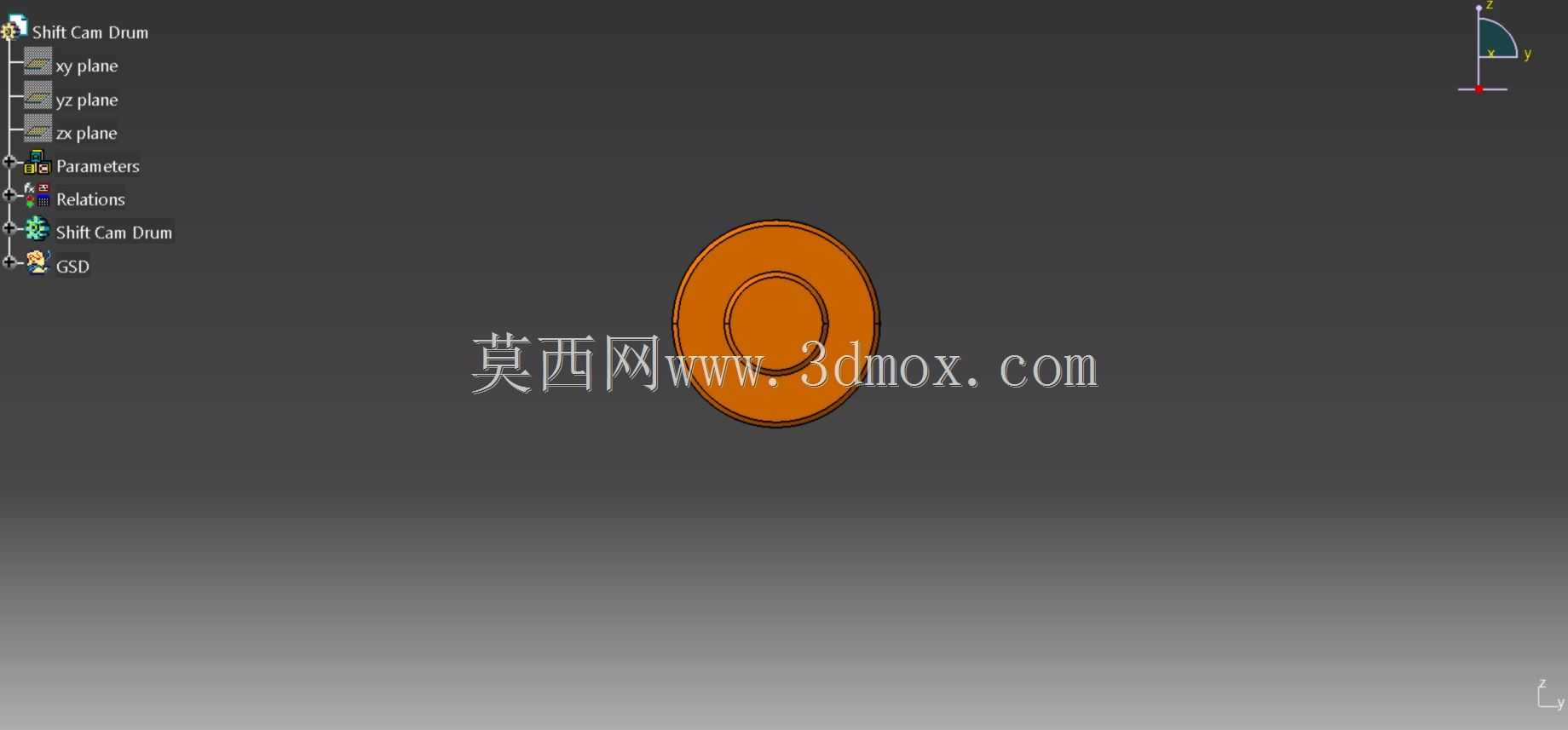

在摩托车、小型特种作业车辆以及部分序列式变速箱的传动系统中，换挡凸轮鼓是实现挡位有序切换的核心执行部件，其轮廓精度直接决定了换挡过程的平顺性与挡位锁止的可靠性，很多初次接触传动结构设计的工程师容易忽略凸轮槽道的过渡圆角设计，最终导致实车测试时出现换挡卡滞、跳挡甚至拨叉异常磨损的问题。这款换挡凸轮鼓的主体采用阶梯轴式结构，一端集成了棘爪配合的齿形结构，用于承接换挡操纵机构传递的旋转力矩，轴身沿轴向分布的多道闭合凸轮槽，是整个部件的功能核心，每道槽道的轨迹对应不同挡位下拨叉的轴向位移量，槽道的升程变化严格匹配同步器的结合行程，避免出现挡位切换时的行程过盈或间隙过大问题。从安装边界来看，该凸轮鼓的两端轴颈需要与变速箱壳体上的衬套孔配合，轴颈的同轴度公差需要控制在0.02mm以内，否则旋转过程中会出现卡滞，轴身的凸轮槽宽度需要与拨叉销的直径保持合理间隙，常温下间隙控制在0.05-0.1mm区间，既保证拨叉销在槽内滑动顺畅，又不会因为间隙过大出现挡位窜动。设计这类凸轮鼓时，首先要梳理清楚所有挡位的拨叉位移逻辑，先确定空挡位置对应的槽道基准点，再依次推导各前进挡、倒挡对应的槽道轨迹，槽道的过渡段需要采用等加速等减速曲线，不能直接用直线拼接，否则拨叉销经过过渡段时会产生刚性冲击，加速拨叉与槽道的磨损。轴身上分布的多个径向通孔，是用于装配挡位定位钢球的配合位，钢球在弹簧力作用下嵌入对应位置的凹坑时，就能实现挡位的锁止，避免车辆行驶过程中因为振动出现自动脱挡的问题，这些凹坑的位置度公差需要和凸轮槽的轨迹严格对应，否则会出现挡位挂入不到位的情况。实际装车场景中，换挡凸轮鼓长期浸泡在变速箱润滑油内工作，因此槽道表面的粗糙度需要达到Ra1.6以下，降低拨叉销滑动时的摩擦阻力，两端轴颈的表面粗糙度需要达到Ra0.8，保证衬套配合面的耐磨性能。很多维修场景中遇到的换挡手感生涩问题，除了操纵拉索的间隙因素外，大多是凸轮槽道磨损出现台阶、或者定位钢球凹坑变形导致的，因此在建模阶段就需要对槽道的受力点做应力校核，保证换挡瞬间的接触应力在材料许用范围内，通常这类部件会采用20CrMnTi材质做渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性承受冲击载荷。不同于传统的拨叉轴式换挡机构，凸轮鼓式换挡结构的整体集成度更高，能够在有限的变速箱空间内布置更多挡位，同时减少了换挡机构的零件数量，降低整体故障率，这也是很多紧凑型顺序变速器普遍采用该结构的核心原因。建模过程中需要特别注意凸轮槽与轴身的相接处不能出现锐角棱边，所有棱边都要做0.2-0.5mm的圆角处理，避免热处理时出现应力集中导致开裂，同时装配时也能避免刮伤密封件或配合零件。轴端的齿形结构需要和换挡棘爪的齿形做啮合干涉检查，保证棘爪每一次拨动都能带动凸轮鼓转动固定的角度，对应准确的挡位切换行程，不能出现转动角度过大或不足导致的挡位错位。
