带极性切换功能的小型轮式移动实验车

这款小型轮式移动实验车，主要面向高校机电一体化教学实验、小型移动机构原理验证场景使用，可在平整硬质实验台面、室内平整地面完成直线行驶、行进中换向的动作演示，也可作为小型巡线、避障实验的基础承载底盘，适配基础机电原理教学、学生课程设计验证、小型移动机构原型测试等实际需求。

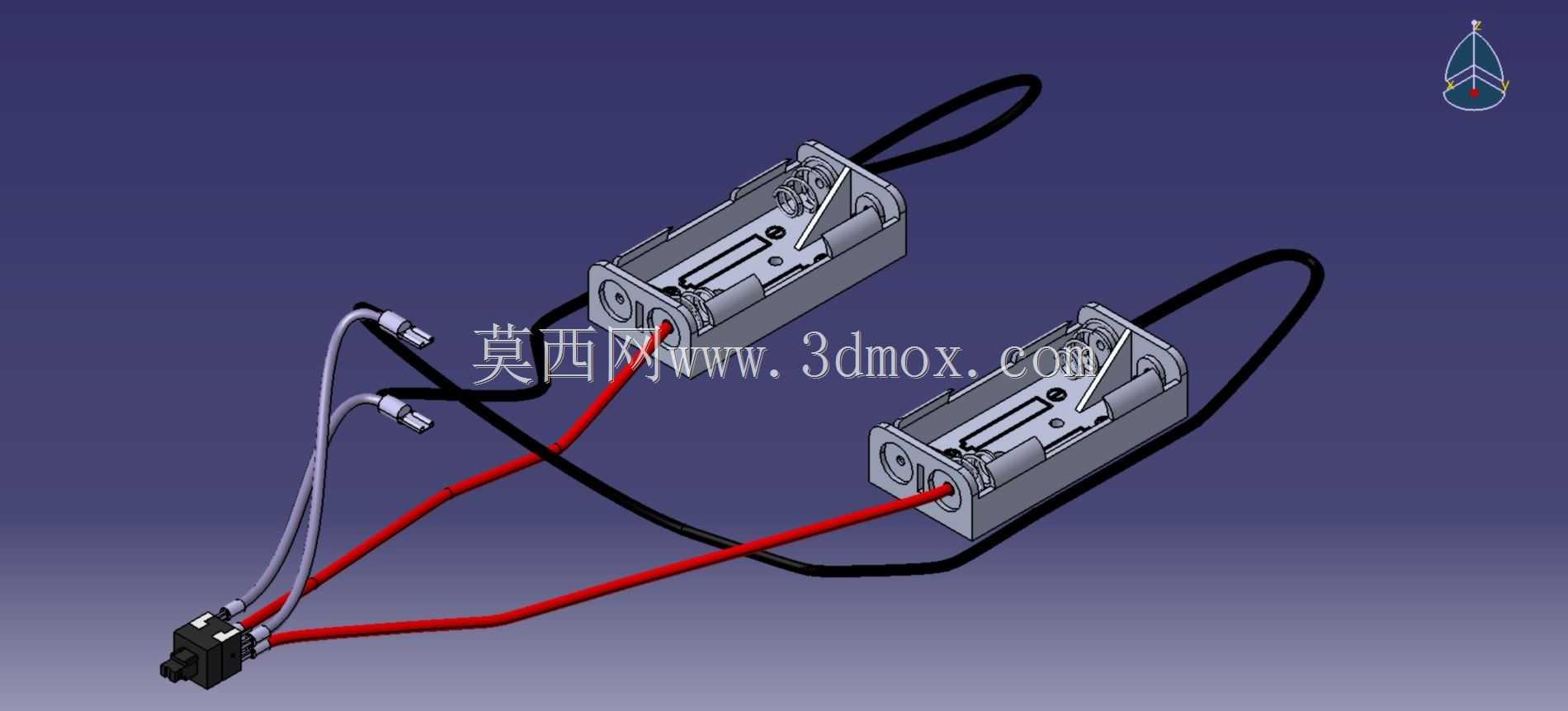

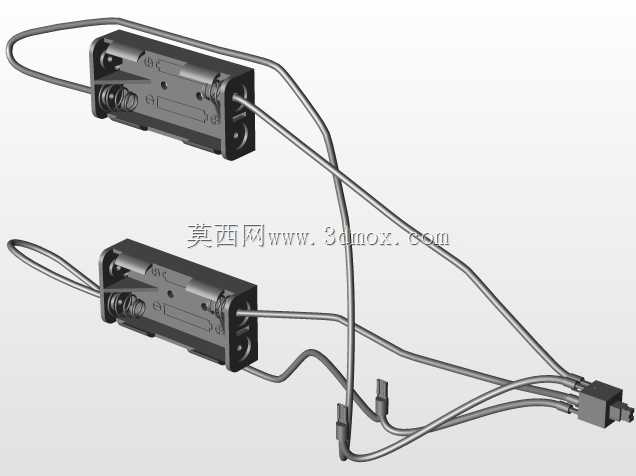

从功能特性来看，整车核心的换向逻辑不依赖额外的控制电路输出反向信号，而是通过搭载的门锁式机械开关触发电机供电极性切换，直接实现电机输出轴的转向反转，进而带动传动系统改变车轮转动方向，完成整车行进方向的切换，这种设计省去了复杂的控制程序编写环节，仅通过硬件层面的电路极性切换就能实现换向动作，对于入门级机电实验来说，能直观展示电机正反转的电路原理与机械传动的联动逻辑。传动部分采用多级圆柱齿轮啮合结构，电机输出的动力先经过小直径主动齿轮传递给中间啮合的从动齿轮组，完成转速与扭矩的匹配调整后，最终将动力传递到车轮轴上，驱动四个轮体同步转动，齿轮组的啮合间隙经过设计预留，既保证传动过程中不会出现卡滞，也能避免间隙过大导致的传动回程误差，保证换向动作的响应及时性。

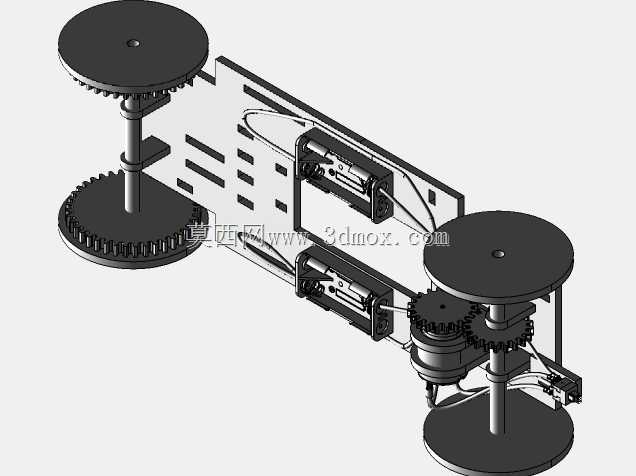

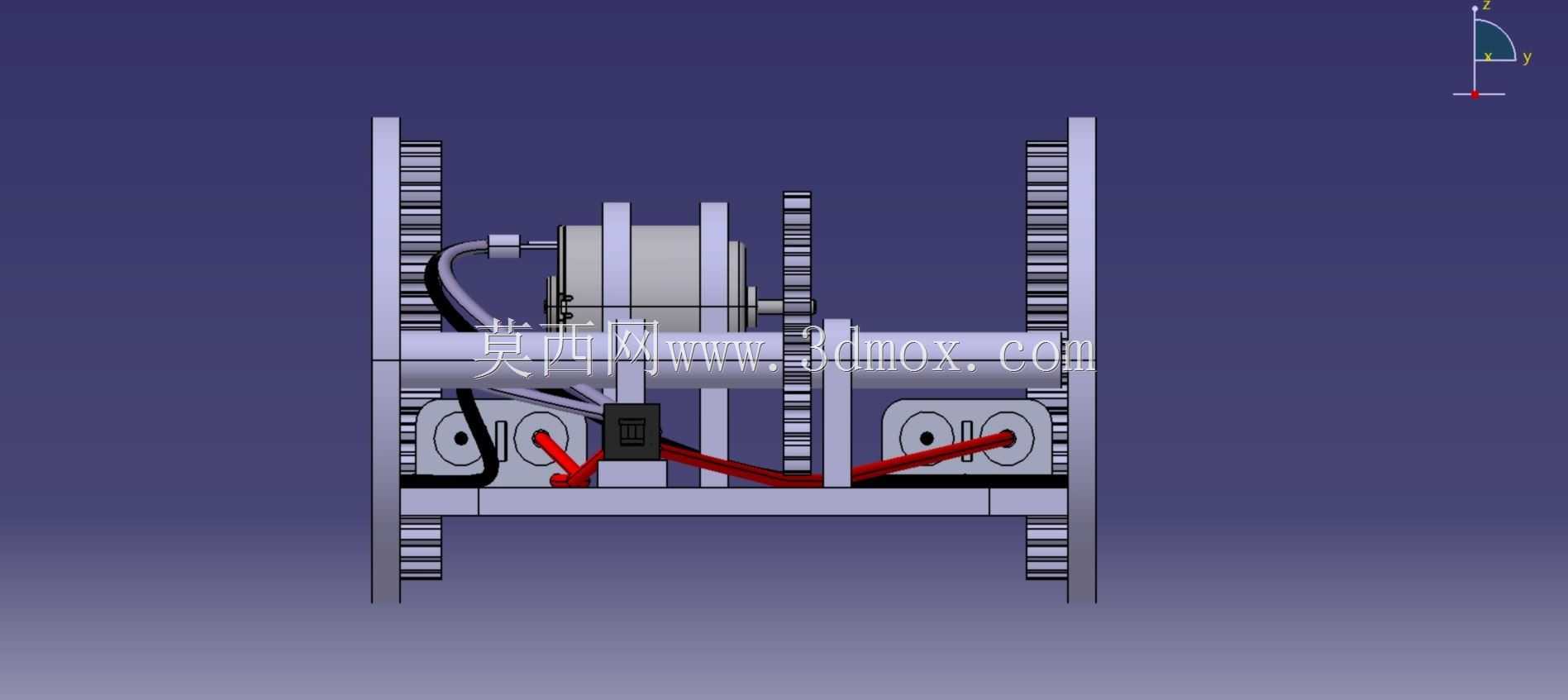

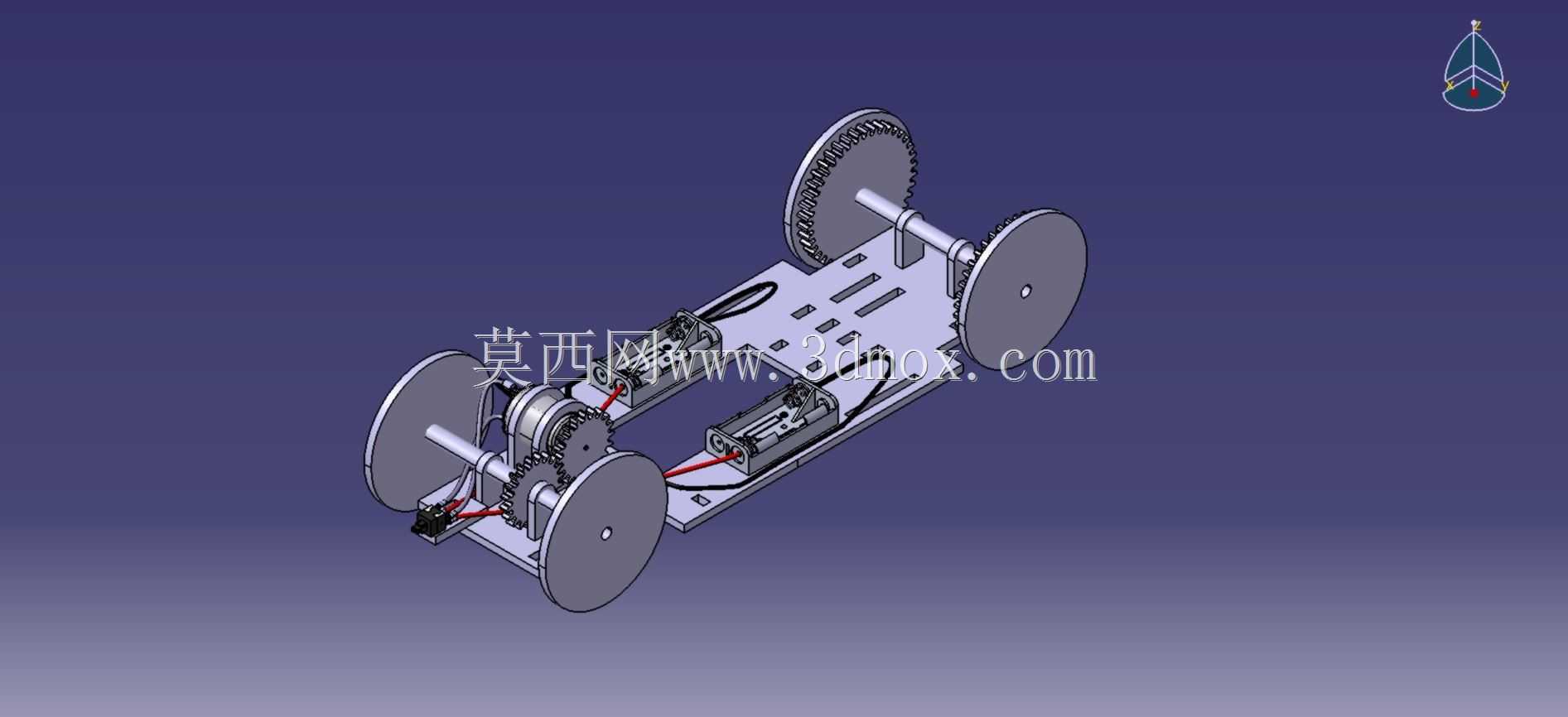

设计思路上，整车采用上下分层的板式承载结构，上层平板预留了多组规则排列的安装孔位，可根据实验需求加装传感器、小型负载、实验电路板等拓展部件，孔位的间距按照通用小型电子元器件的安装尺寸设计，无需额外打孔就能完成常用实验配件的固定。底盘部分将电机、齿轮传动组、车轮轴、换向开关都集成在下层框架内，走线沿底盘侧边的线槽布置，避免传动部件运动过程中剐蹭线路造成短路故障，换向开关的触发位置设置在车身前端的合理位置，当车辆行驶到接触障碍物或者预设触发挡块时，就能触发行程开关完成极性切换，无需人工干预就能自动完成换向动作。

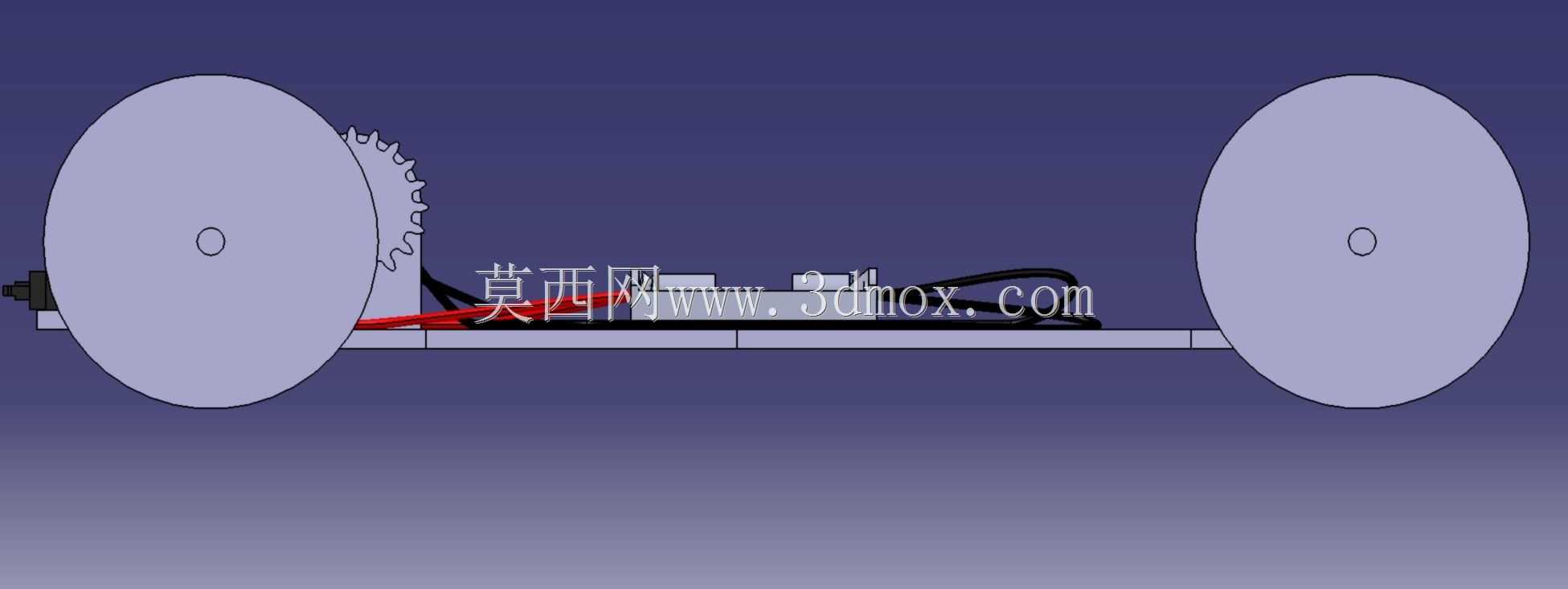

从安装边界与尺寸适配来看，整车的轮距与轴距按照小型实验台的承载尺寸设计，四个车轮采用等直径的圆盘式轮体，轮缘宽度足够保证在平整硬质表面行驶时不会出现侧翻，车轮轴与底盘安装座之间采用间隙配合，保证轮体转动的顺畅性，同时轴端设置限位结构避免车轮轴向窜动。电机的安装位置预留了调整间隙，可通过调整电机固定座的位置张紧齿轮啮合间隙，适配不同加工精度的齿轮配件，降低零件加工的精度要求与制作成本。整车的整体高度控制在较低范围，重心落在四轮支撑面的中心区域，即使换向过程中出现短暂的动力切换冲击，也能保持车身稳定不会倾翻，换向开关的安装高度与常见实验挡块的高度匹配，保证触发动作的可靠性，不会出现触发行程不足导致开关无法动作的问题。

在实际使用场景中，这款实验车可直接用于电机正反转原理演示、齿轮传动效率测试、简单移动机构运动特性验证等实验项目，学生可通过拆解、组装整车结构，直观理解机械传动与基础电路结合的设计逻辑，也可在原有结构基础上拓展加装舵机转向结构、无线遥控模块、传感器检测模块，完成更复杂的移动机器人实验，底盘的预留安装位也能适配不同规格的小型直流电机，方便使用者对比不同转速、扭矩参数下的整车行驶性能差异。
