立式导向滑动限位移动块结构

项目分类:3D模型 发布时间:2021-10-16 ID:321396
  • 立式导向滑动限位移动块结构
  • 立式导向滑动限位移动块结构
  • 立式导向滑动限位移动块结构
  • 立式导向滑动限位移动块结构
  • 立式导向滑动限位移动块结构
  • 立式导向滑动限位移动块结构

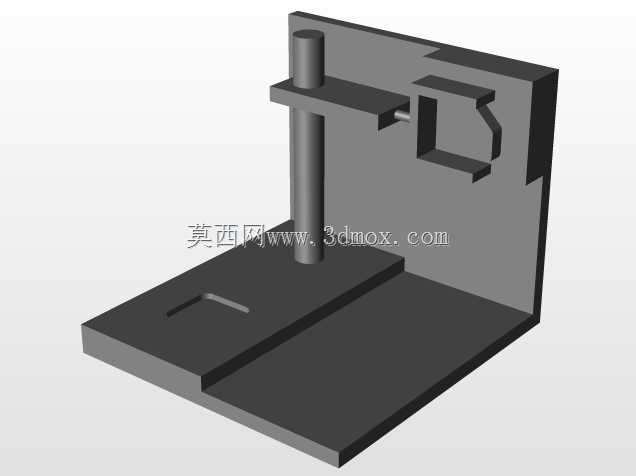

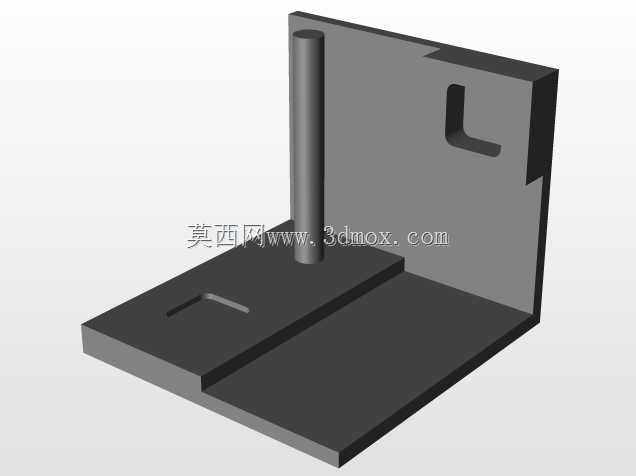

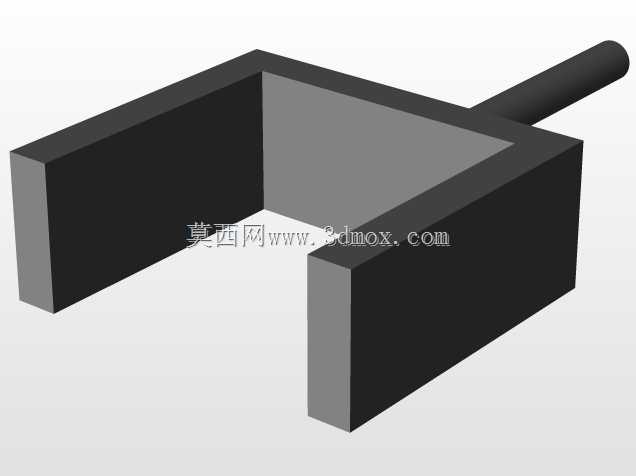

这款移动块构件常见于小型工装夹具、非标检测设备的进给工位,承担直线导向、行程限位以及末端执行件的搭载功能,在电子元器件引脚检测、小型五金件冲压上下料、实验室试样夹持定位等场景中应用广泛,区别于大负载导轨滑块组件,该结构更适配轻载、短行程、安装空间紧凑的工位,不需要搭配高精度线性导轨即可实现稳定的直线往复动作,能有效降低小型设备的硬件成本与装配调试难度。从结构设计逻辑来看,底座采用L型一体式折弯支撑结构,底部平台预留了腰型安装孔,可在装配时调整整体固定位置,抵消安装基面的加工误差,竖直立板作为导向支撑基准面,与圆柱导向轴采用过盈压装配合,省去了额外的轴座固定零件,减少装配累积误差。滑动部分采用开口抱箍式夹持结构,可根据搭载负载的重量调整抱紧力,避免滑动过程中出现卡顿或者间隙过大的问题,抱箍侧面预留了执行件安装螺孔,可直接固定检测探头、夹爪或者压头,不需要额外设计转接板,进一步压缩了工位的整体占用空间。设计过程中优先考虑了安装边界的适配性,整体结构的外轮廓尺寸控制在紧凑型区间,底座宽度适配常用的200mm宽铝型材工作台安装,竖直导向轴的有效行程覆盖常规小型工件的取放、检测行程需求,不需要额外增加延长结构。滑动块与立板之间预留了0.2mm的间隙,可在装配时涂抹润滑脂形成油膜,减少长期往复动作的磨损,立板上预留的两个方形凸台作为硬限位结构,可在滑动块行程的上下极限位置提供刚性阻挡,避免滑动块超程脱出,同时凸台表面可粘贴聚氨酯缓冲垫,降低硬接触产生的冲击与噪音。在实际应用场景中,该结构可直接固定在小型工作台面上,搭配微型气缸或者丝杆电机即可驱动滑动块完成上下往复动作,不需要复杂的安装调试,对于小批量定制的非标设备而言,这种一体式结构的零件加工难度低,普通铣床、线切割设备即可完成所有零件的加工,不需要高精度的CNC加工中心,能有效缩短零件的加工周期,降低项目的物料成本。结构设计时充分考虑了加工工艺性,所有棱角处均做了C1倒角处理,避免装配过程中划伤操作人员,底座的安装孔采用沉头设计,固定螺栓安装后不会突出底座表面,保证底座与安装基面完全贴合,不会出现安装倾斜导致导向轴卡滞的问题。导向轴采用标准圆柱光轴,可直接采购标准件替换,不需要定制加工,后期维护时仅需更换磨损的导向轴或者调整抱箍的抱紧间隙即可恢复精度,维护成本极低。滑动块的抱箍开口处预留了调节缝,锁紧螺栓拧紧时可均匀收缩抱紧导向轴,不会出现单侧受力导致的滑动偏磨问题,这种设计相比传统的铜套导向结构,对导向轴的加工精度要求更低,即使导向轴存在轻微的尺寸误差,也可通过抱箍的调整量进行补偿,适配更多低成本加工场景。在工位布局时,该结构的侧面没有突出的安装零件,可并排布置多组相同的移动块结构,实现多工位同步动作,比如多通道检测设备中,可并排布置4-6组该结构,分别搭载不同的检测探头,同步完成多个工件的检测动作,整体占用空间远小于采用标准导轨滑块的方案。
