多向连接支撑用三向支座结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:321363
  • 多向连接支撑用三向支座结构设计
  • 多向连接支撑用三向支座结构设计
  • 多向连接支撑用三向支座结构设计
  • 多向连接支撑用三向支座结构设计
  • 多向连接支撑用三向支座结构设计
  • 多向连接支撑用三向支座结构设计

这类三向支撑结构在工业装配场景里的应用覆盖范围很广,从模块化工装的框架搭建,到自动化生产线的工位辅件固定,再到小型实验设备的管路、杆件连接节点都能见到同类结构的身影。它的核心作用是在空间三个正交方向上提供稳定的连接基准,替代传统多个角件拼接的固定方式,减少节点处的零件堆叠数量,降低装配累计误差。

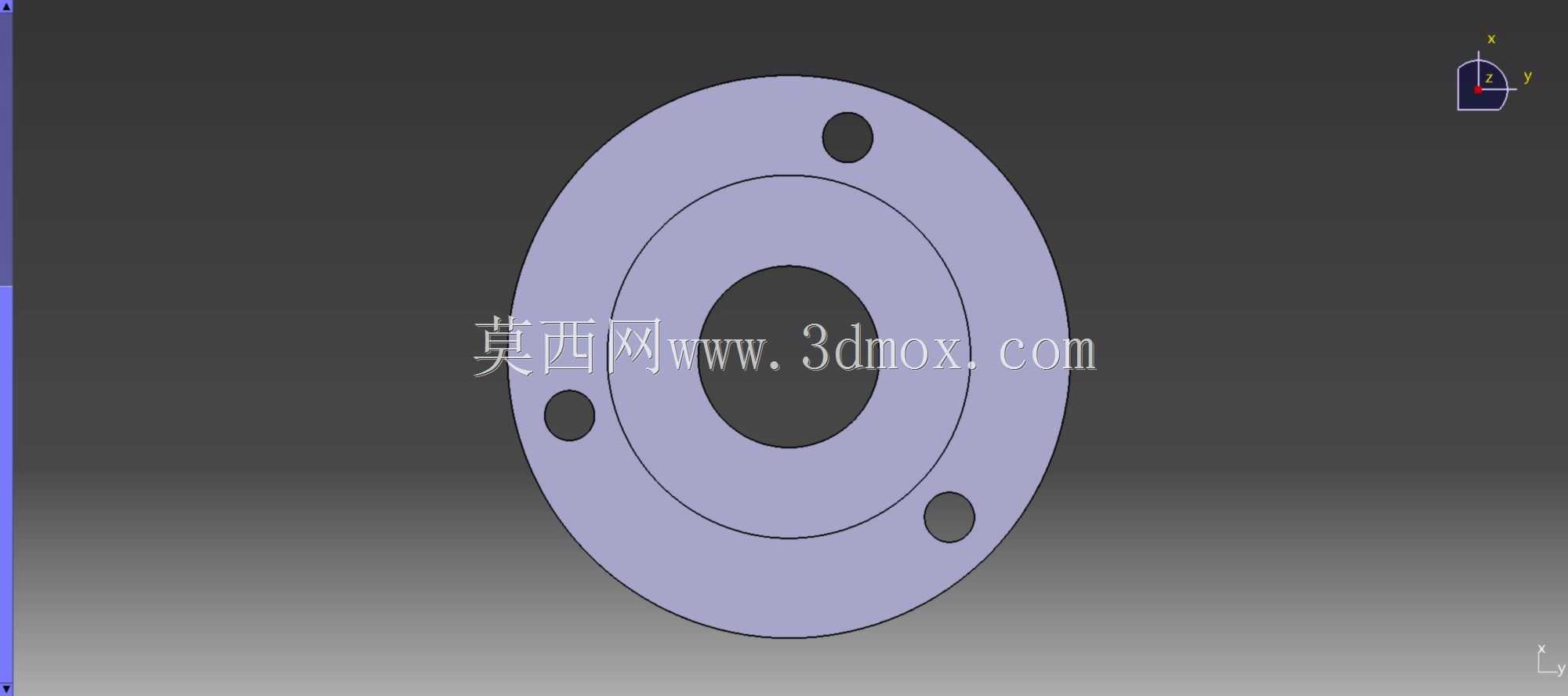

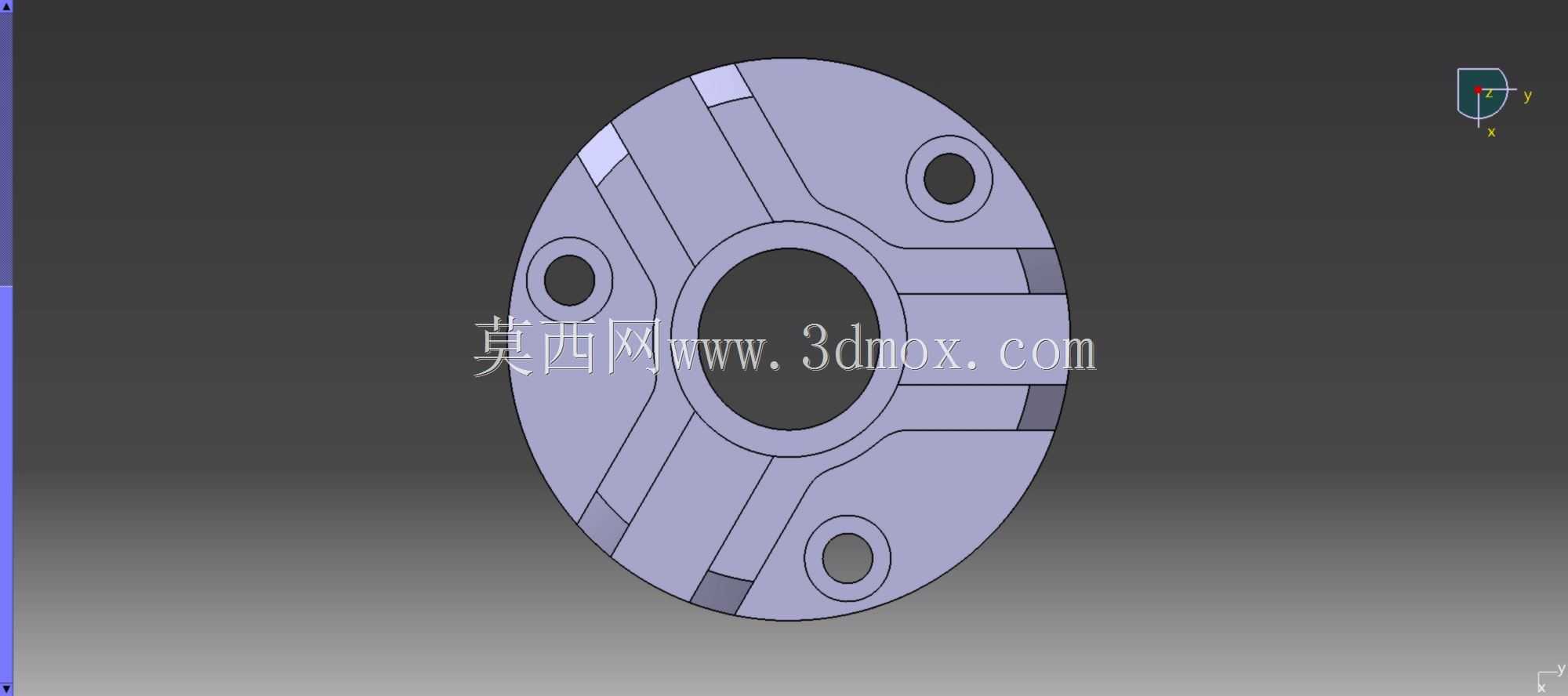

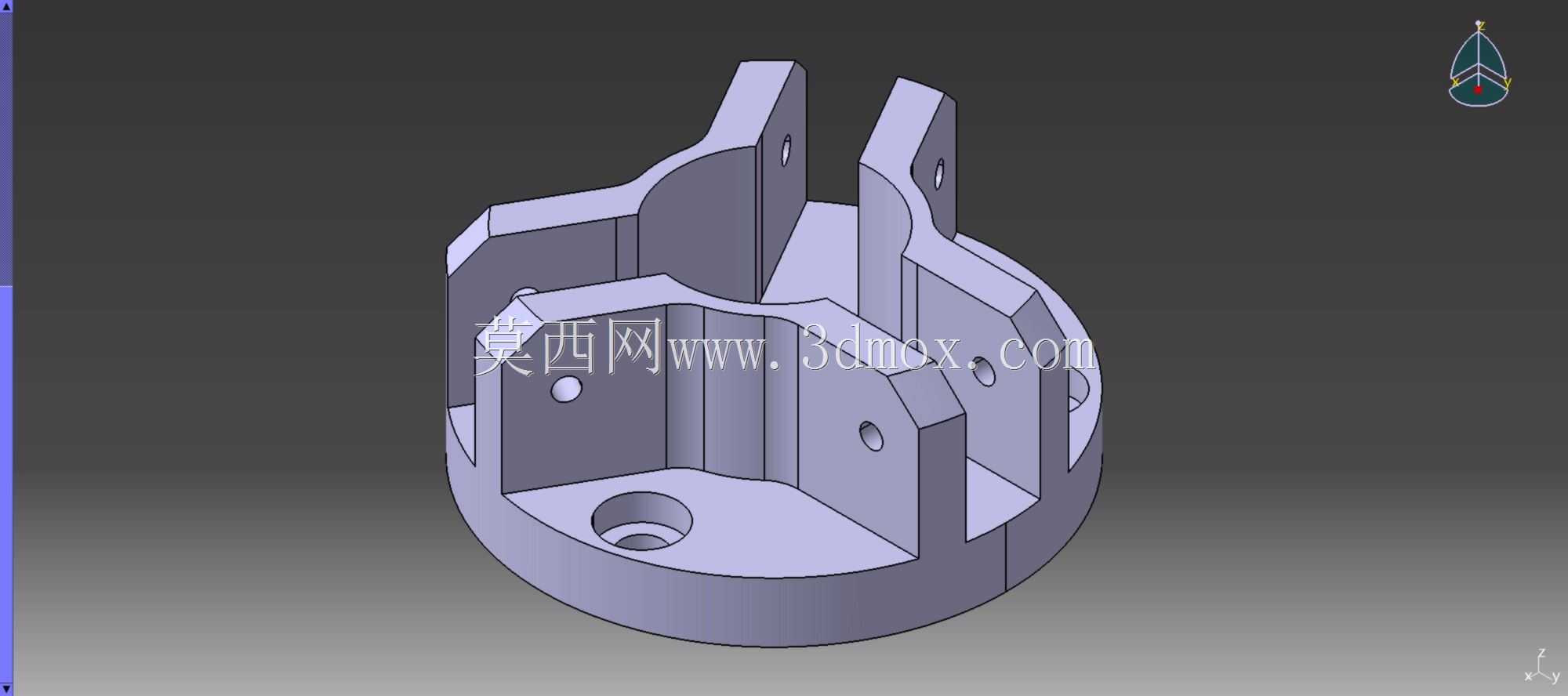

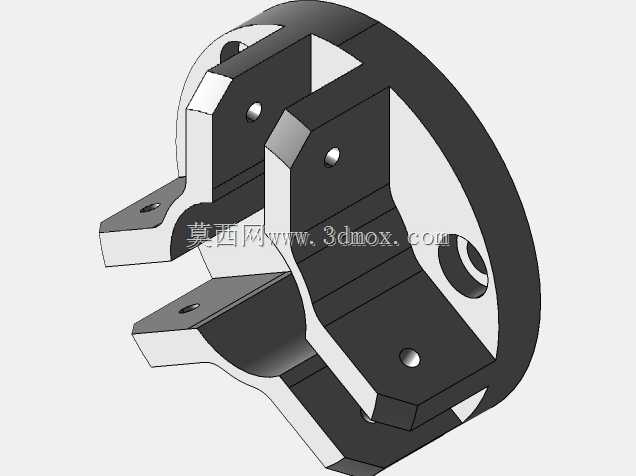

从结构功能上看,底部的圆形基座是整个构件的安装基准面,基座上预留的沉头安装孔可以适配内六角螺栓,安装时螺栓头完全沉入孔内,不会突出基座平面,保证基座和安装面完全贴合,避免出现点接触导致的支撑不稳。基座向上延伸出三个带安装孔的立板,三个立板分别朝向三个不同的空间方向,每个立板上的通孔都可以穿装螺栓,用来固定外接的杆件、板件或者功能组件,三个方向的连接位独立设置,不会出现安装干涉,哪怕三个方向同时装配件,每个螺栓的拧紧操作都有足够的操作空间。

设计这类构件的时候,首先要考虑的是受力传递路径,基座和三个立板的衔接位置都做了圆弧过渡处理,没有尖锐的直角应力集中区,当某个方向的立板承受外加载荷时,应力可以顺着圆弧过渡面均匀传递到整个基座上,不会在衔接位置出现应力断裂的风险。立板上的安装孔位置做了局部加厚处理,避免螺栓拧紧时孔位周边出现压溃变形,同时立板的侧壁做了等厚度设计,在保证结构强度的前提下尽可能减少冗余材料,降低构件整体重量。

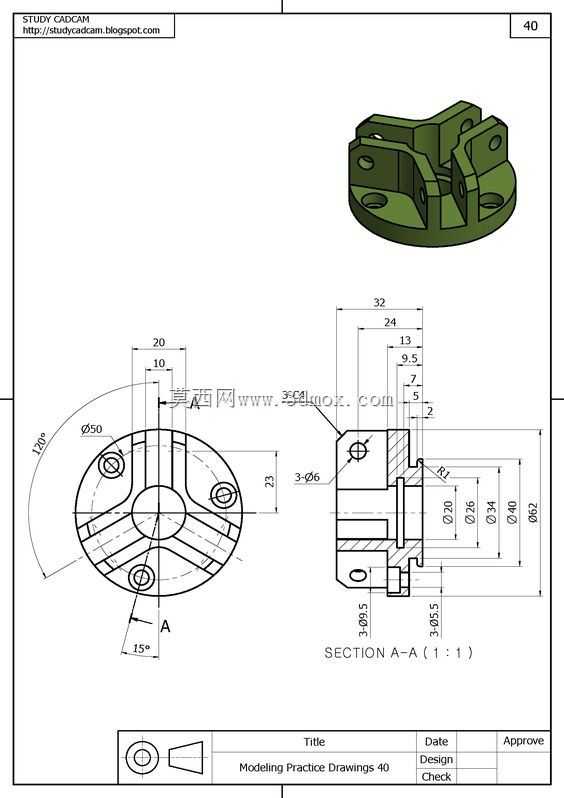

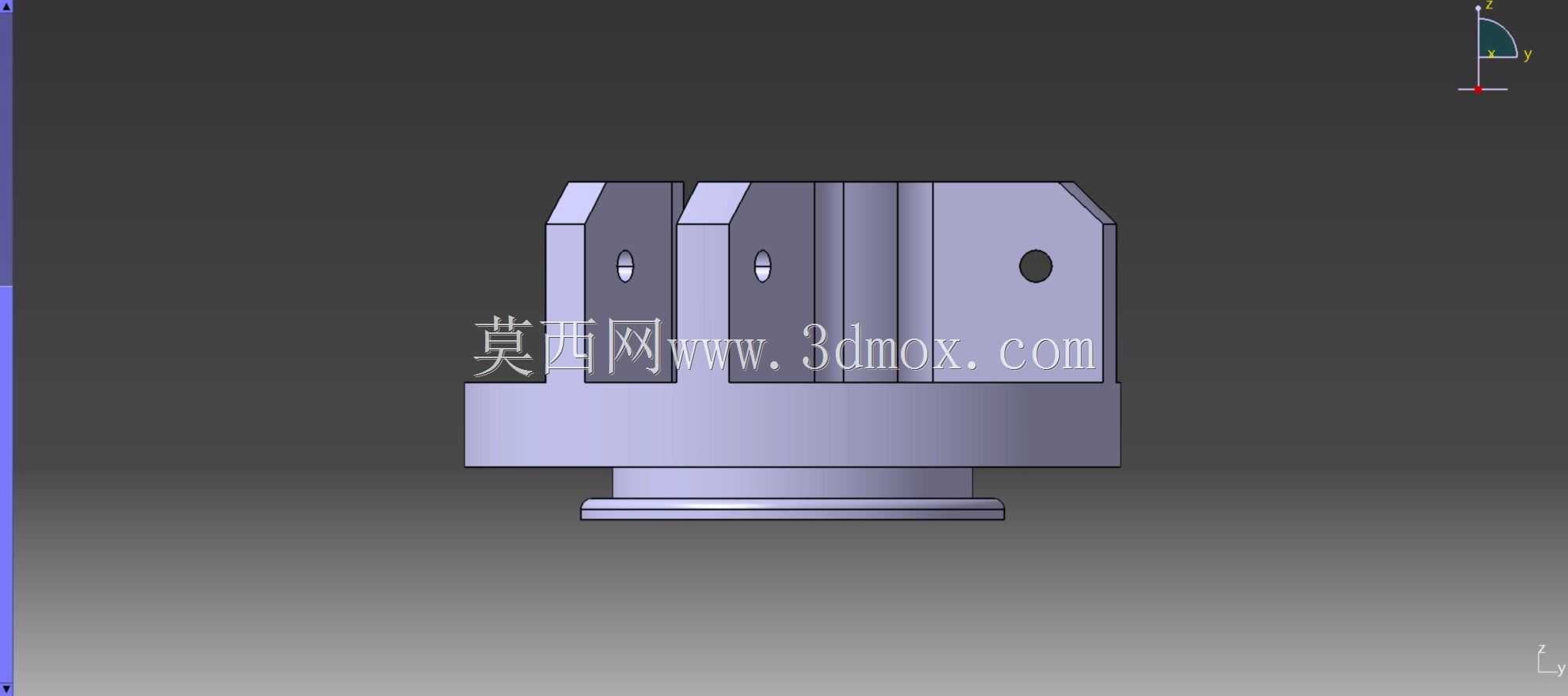

从安装边界来看,圆形基座的外径决定了底部安装面的最小占用空间,设计时基座直径要匹配安装面的预留尺寸,不能超出安装平台的边界,同时沉头孔的分布圆直径要和配套安装面上的螺纹孔位置完全对应,保证安装时不需要额外扩孔或者调整位置。三个立板的外伸长度决定了外接构件的安装距离,立板的高度要保证外接构件安装后不会和基座平面发生剐蹭,立板上的通孔孔径适配常用的连接螺栓规格,不需要额外加工衬套就能直接装配。

实际使用中,这类三向支座相比传统的焊接式三向连接节点,优势在于装配精度更高,所有安装孔位都是一次加工成型,位置度公差可以控制在0.1mm以内,不需要后期焊接后再做二次校正,而且拆装方便,某个方向的配件需要更换时,只需要拆掉对应立板上的螺栓即可,不需要拆解整个支撑结构。在一些需要频繁调整工位布局的模块化生产线上,这类构件可以大幅缩短工位调整的装配时间,同时保证每次重装后的位置精度一致。另外构件的内腔做了掏空处理,不是实心结构,在承受同等载荷的情况下,重量比实心结构降低近40%,对于一些有轻量化要求的移动设备框架来说,这种轻量化设计可以有效降低整体设备的负重,减少移动过程中的惯性冲击。

在结构细节处理上,所有的棱边都做了小倒角处理,没有锋利的毛边,装配时不会划伤操作人员,也不会刮破外接的线缆或者管路保护层。立板之间的间隙宽度经过核算,既保证了足够的扳手操作空间,又不会因为间隙过大导致整体结构刚性下降,当三个方向同时承受载荷时,三个立板之间不会出现相互牵扯的形变,每个连接位的位置精度都能保持稳定。
