阿尔法型斯特林发动机结构设计方案

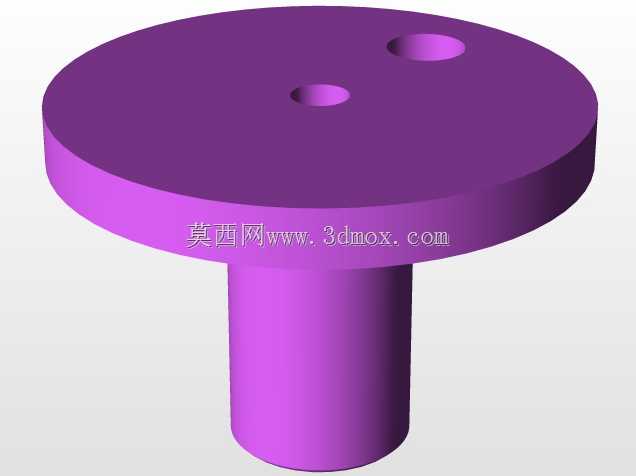

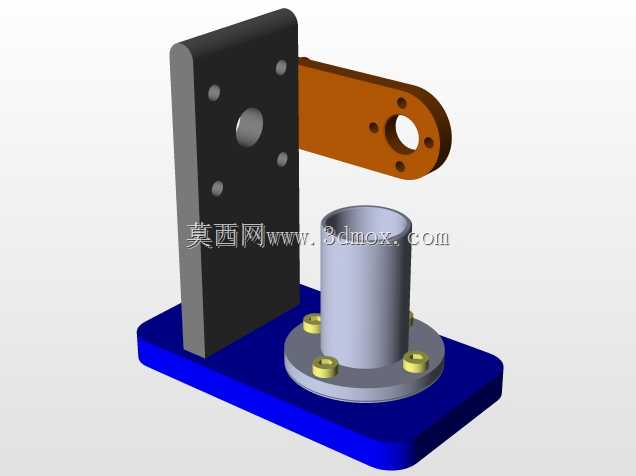

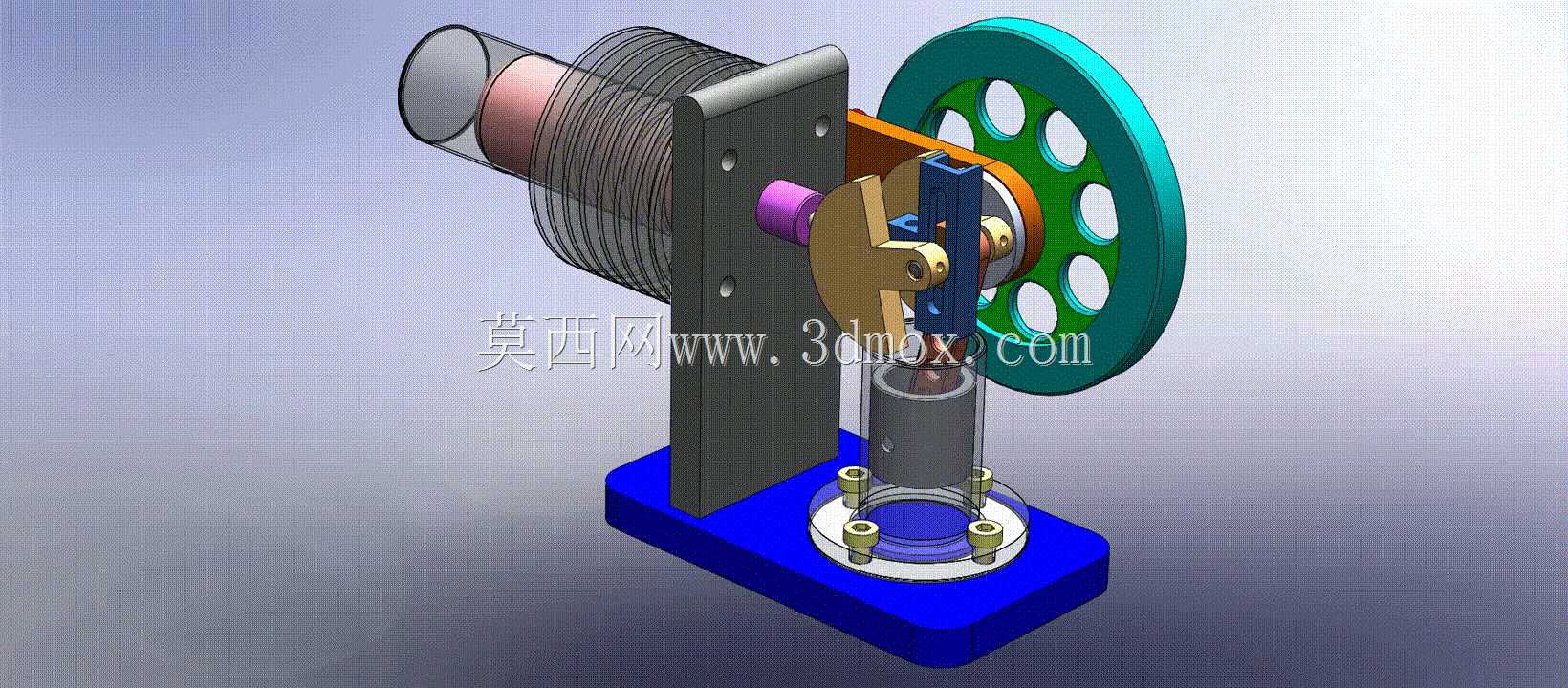

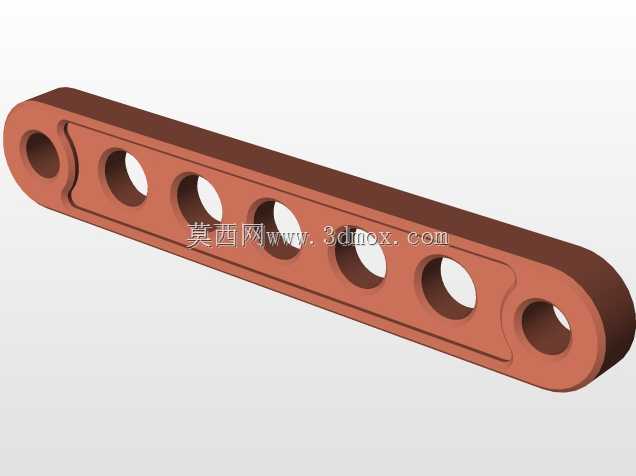

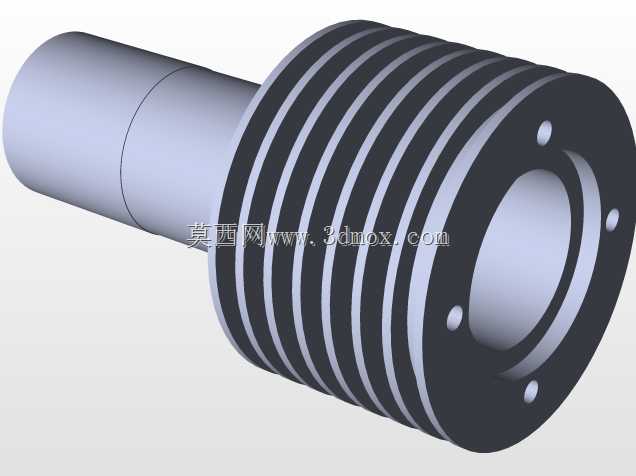

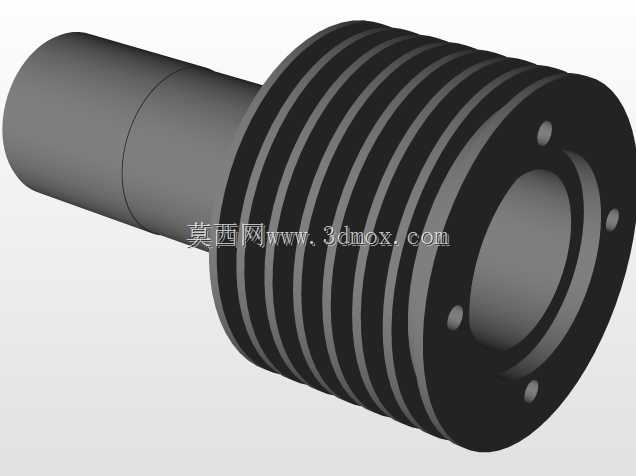

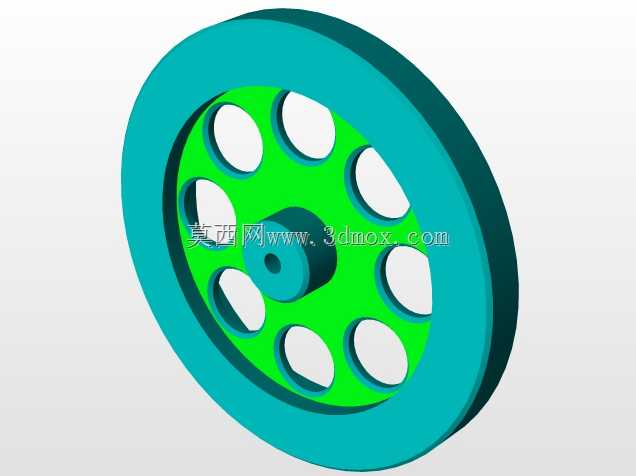

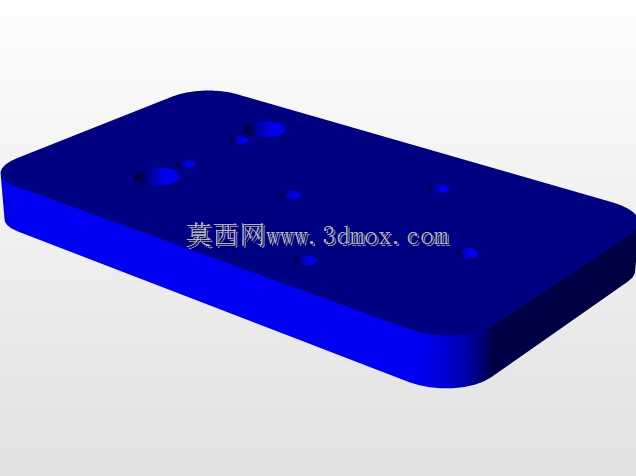

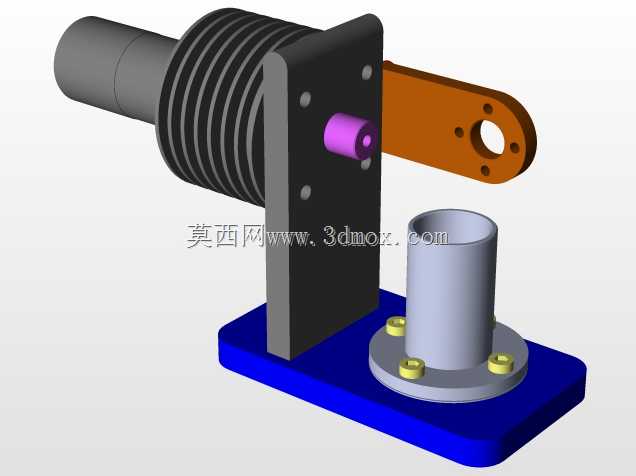

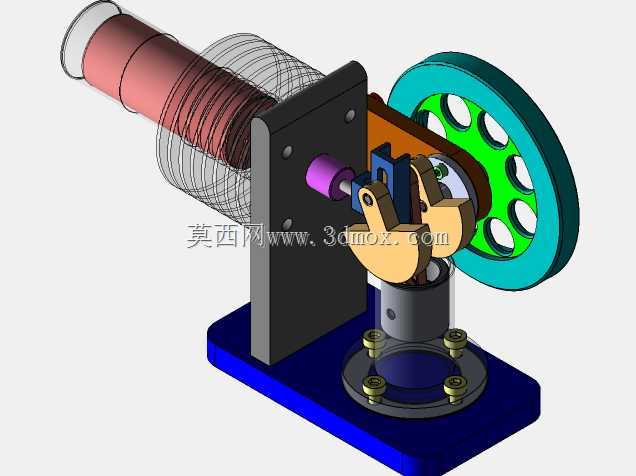

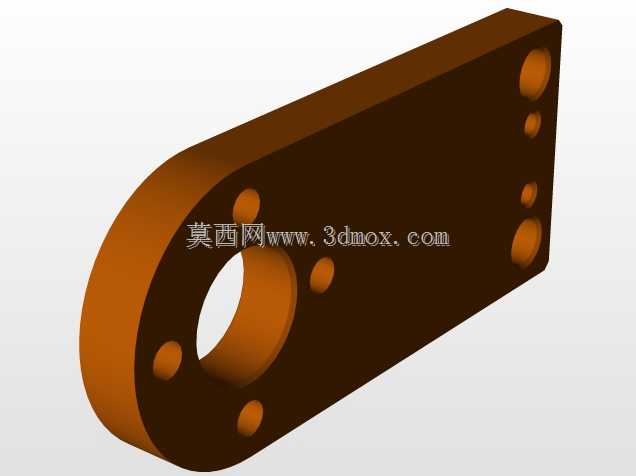

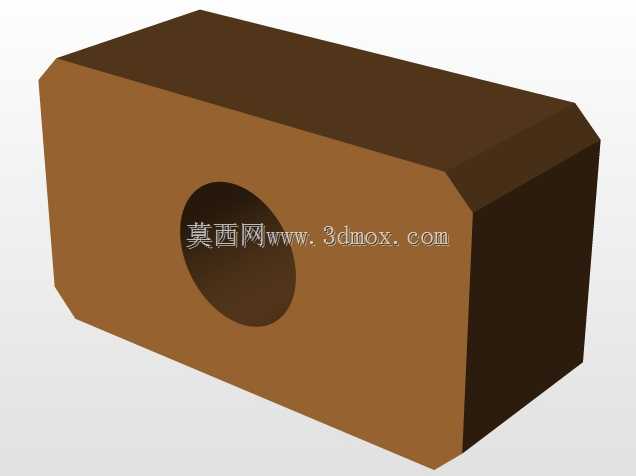

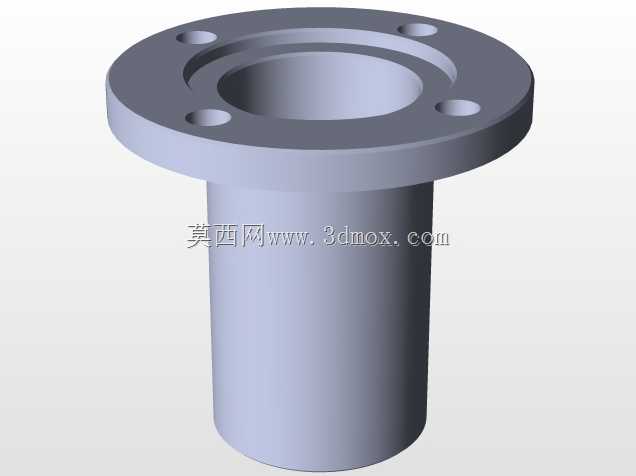

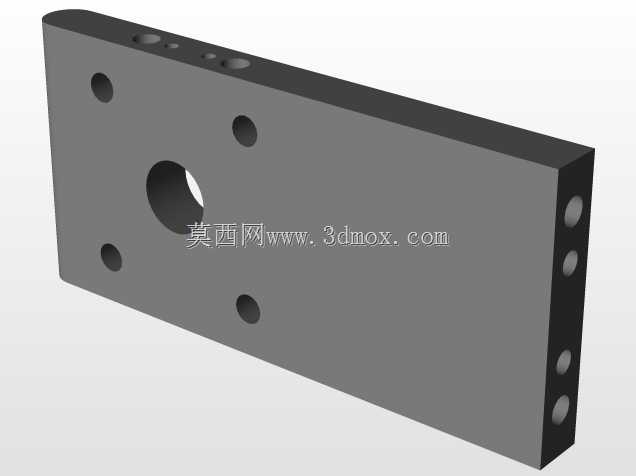

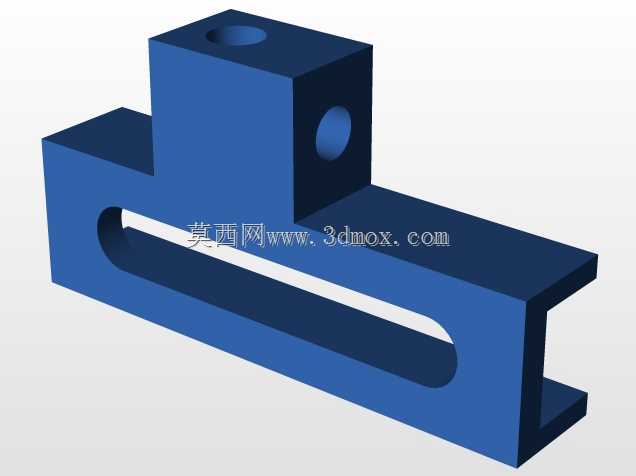

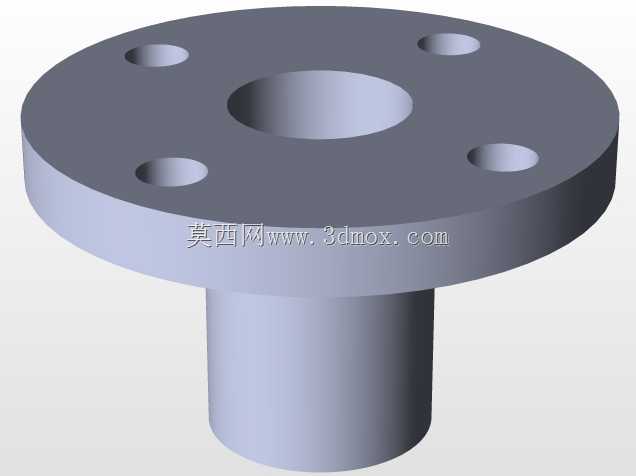

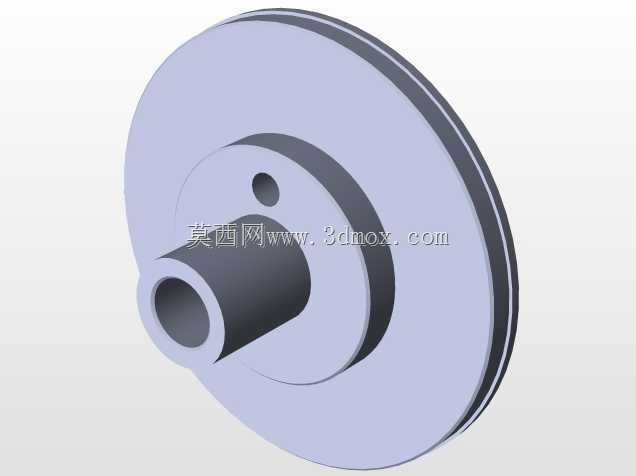

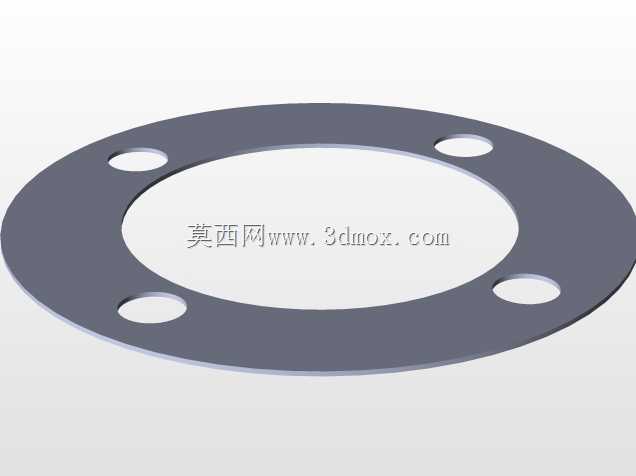

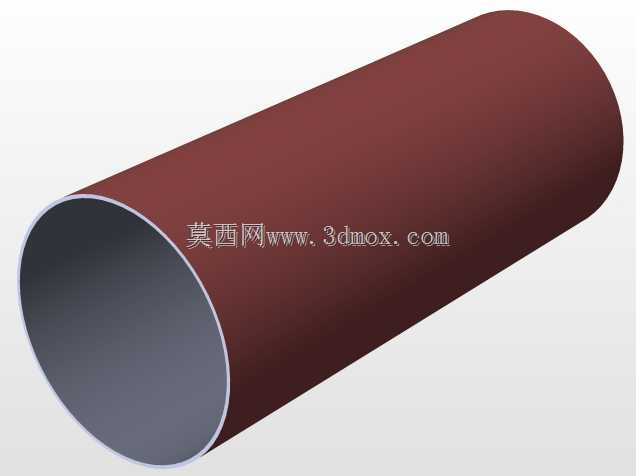

这款阿尔法型斯特林发动机的结构设计，核心围绕外燃式热力循环的工作特性展开，双缸独立布置的结构是其区别于其他斯特林构型的核心特征，热腔与冷腔分别承担工质加热膨胀、冷却压缩的热力过程，通过活塞的相位差配合完成闭式循环的功量输出，无需依赖燃料在缸内爆燃做功，可适配太阳能、生物质能、工业余热等多种低品位热源，在分布式微能源供应、偏远区域小型发电、教学实验演示等场景有着独特的应用价值。从结构布局来看，整机采用立式底板安装形式，蓝色矩形安装底板预留了四个对称的紧固安装孔，可直接通过螺栓固定在实验台架或配套设备基座上，安装边界规整，无需额外设计复杂的转接工装，整体占用空间紧凑，适配桌面级实验装置的安装尺寸要求。动力输出端采用辐条式飞轮结构，大直径的飞轮不仅承担储能稳速的作用，平衡曲柄连杆机构往复运动的惯性力波动，让整机运转过程更平顺，辐条式的镂空设计也有效降低了转动惯量的冗余，避免启动阶段需要过大的初始驱动力。传动部分采用曲柄滑块配合摇臂的结构，将两个气缸活塞的直线往复运动转化为飞轮的旋转运动，热端气缸外侧布置的密集散热鳍片，可强化冷端工质与外界环境的换热效率，保证冷腔维持稳定的低温区间，让热力循环的温差保持在合理区间，提升循环热功转换效率。设计过程中重点校核了活塞与缸体的配合间隙、曲柄的偏心距、连杆的运动干涉边界，确保两个活塞的运动相位差符合阿尔法循环的相位要求，避免运动过程中出现卡滞或碰撞问题，立式支撑板同时承担热端气缸的固定、传动组件的定位作用，将所有受力部件整合为一个整体，提升整机的结构刚性，减少运转过程中的振动形变。这类小型斯特林发动机除了作为教学演示教具帮助理解外燃机循环原理外，也可作为小型低温差发电装置的核心动力单元，适配低品位热源回收场景，结构上没有复杂的配气机构，零件数量少，维护难度低，运转过程无爆燃冲击，噪音水平远低于同功率等级的内燃机，适合对噪音控制有要求的小型动力供应场景。
