透明外壳内置轴类旋转传动组件结构

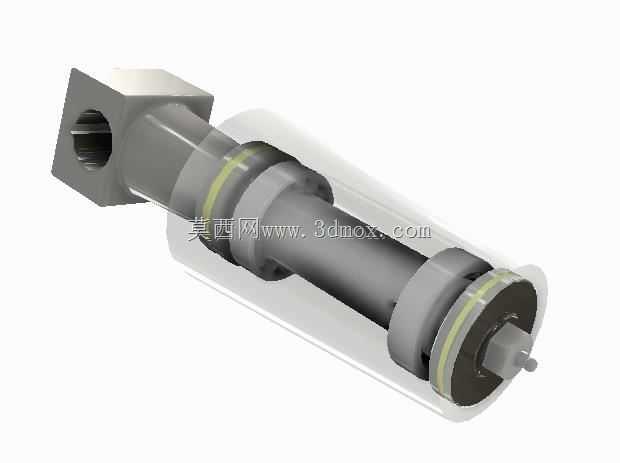

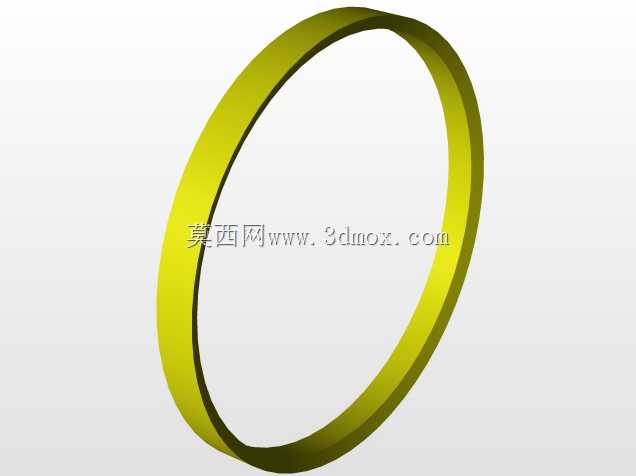

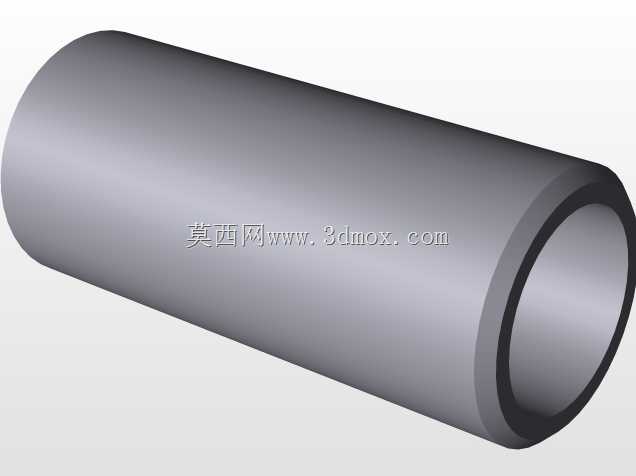

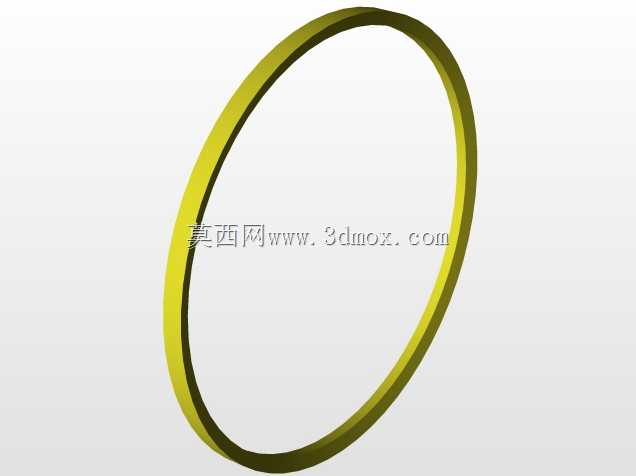

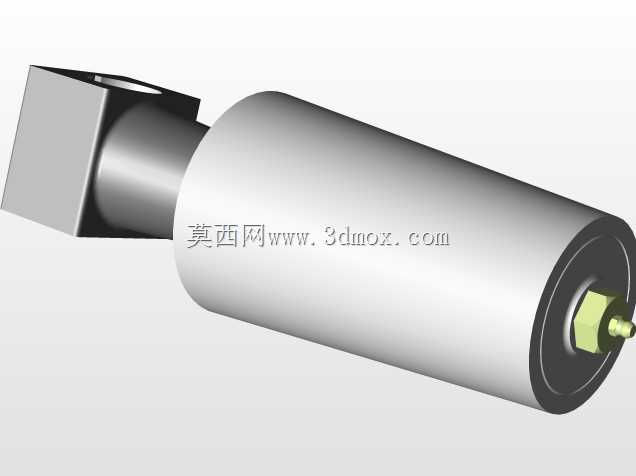

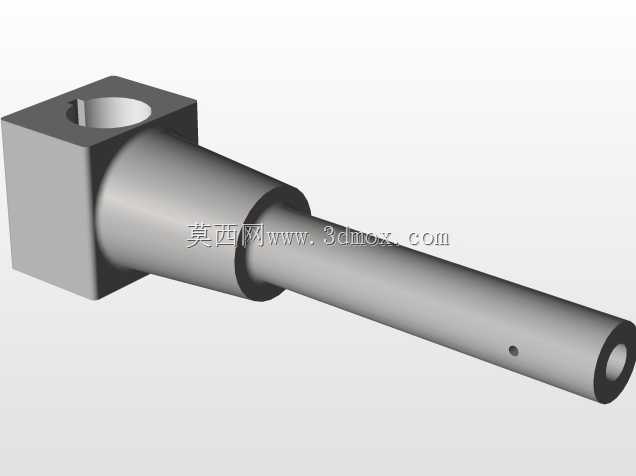

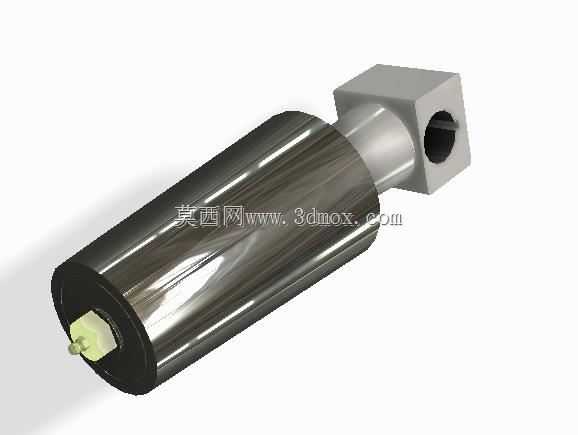

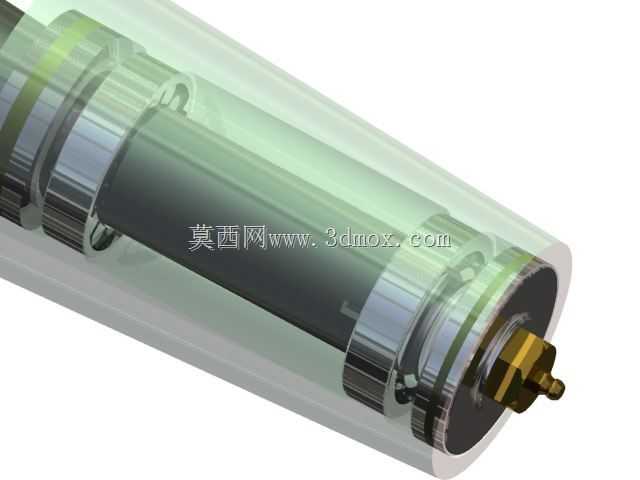

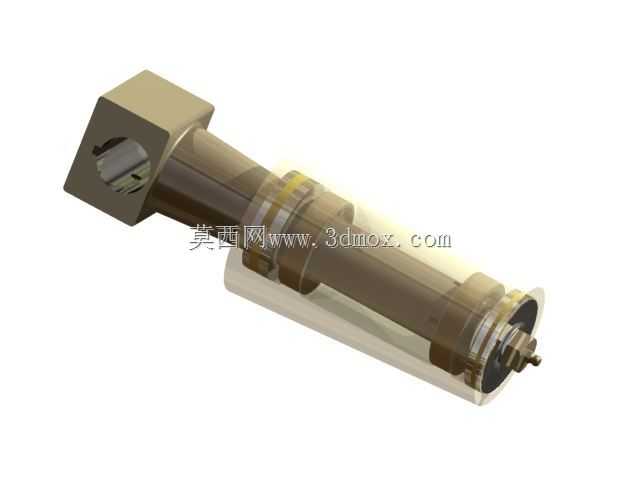

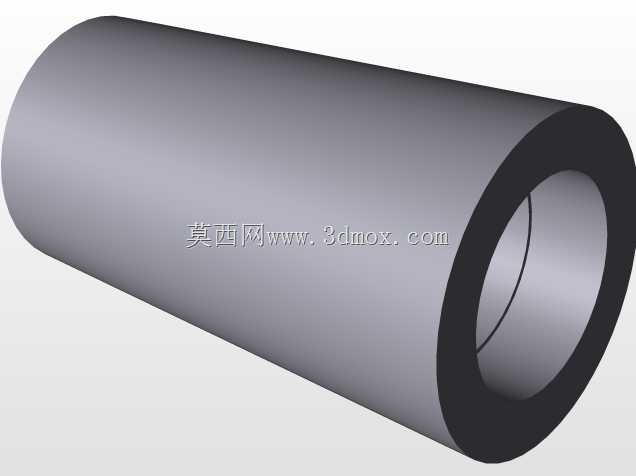

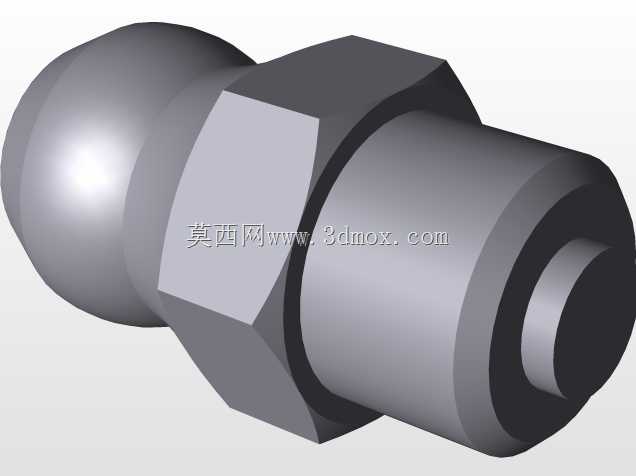

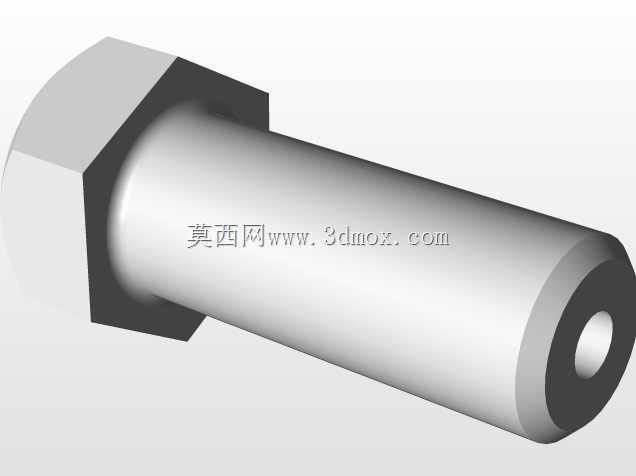

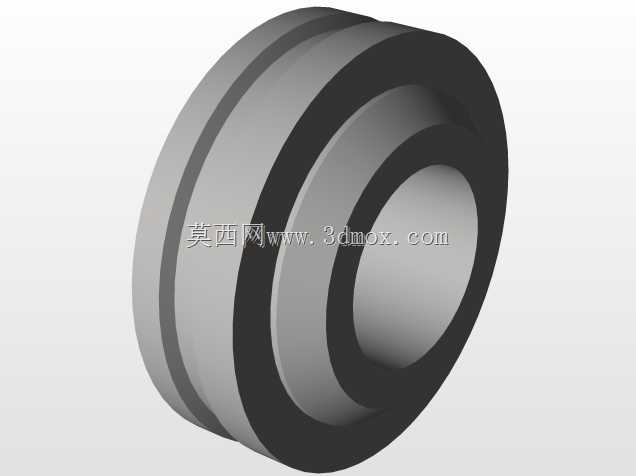

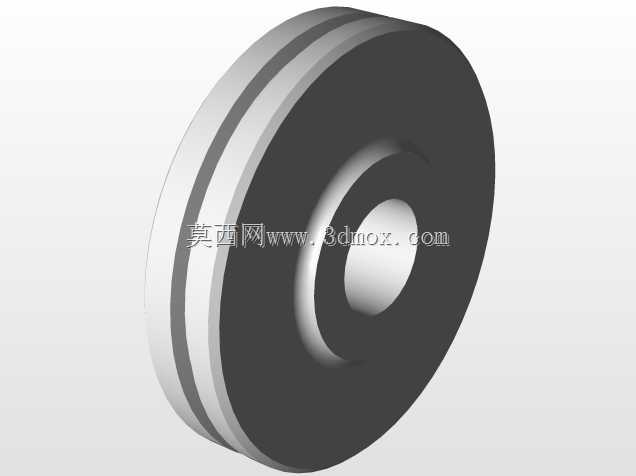

该轴类传动组件主要面向小型精密动力传输场景设计，常见于桌面级精密实验设备、小型流体输送装置、微型动力输出单元的动力传递环节，承担将动力源输出的扭矩稳定传递至末端执行端的核心作用，可适配低转速、中等扭矩的连续运转工况，在对轴系运转可视化有要求的教学演示设备、实验验证装置中也有较高适配性。从结构设计来看，组件采用多层嵌套的装配逻辑，外部设置透明防护外筒，既可以隔绝运转过程中外界粉尘、碎屑对内部轴系的侵入，也能直观观察内部轴件的运转状态，便于日常运维时快速排查卡滞、磨损等异常情况。内部核心传动轴采用阶梯轴结构设计，不同轴段分别对应轴承安装位、传动件定位位、末端输出位，各轴段的直径差形成天然的轴向定位台阶，可避免运转过程中轴件发生轴向窜动，轴承位的公差配合选用基孔制过渡配合，既保证轴承内圈与轴的同步转动，也能降低装配时的压装难度，减少装配应力对轴件精度的影响。末端输出端设置带定位切面的连接头，可与带轮、联轴器、小型叶轮等末端执行件快速对接，切面结构可有效传递扭矩，避免运转过程中连接件与轴头发生相对打滑。设计过程中优先考虑了安装边界的适配性，整体组件为同轴圆柱构型，外筒外径统一，安装时可直接通过两端的法兰位或者筒身抱箍完成固定，无需额外设计复杂的适配安装座，安装占用的径向空间紧凑，轴向长度可根据实际动力传输距离调整轴段长度，适配不同安装间距的设备腔体。轴系内部的润滑空间预留于外筒内壁与轴件外壁之间的环形间隙，可填充润滑脂实现长期免维护运转，密封结构设置于外筒两端，采用接触式密封圈阻挡润滑脂泄漏，同时避免外界液体渗入内部腐蚀轴件与轴承。从功能特性来看，该组件运转时同轴度表现优异，阶梯轴的各段同轴度公差控制在0.02mm以内，高速运转时的径向跳动量小，可有效降低运转过程中的振动与噪音，透明外筒采用高透光高强度工程材质，抗冲击性能优异，可承受一定的外力碰撞而不发生碎裂，适配教学、实验等人员接触频繁的使用场景。
