旋转杆支撑固定支座结构设计

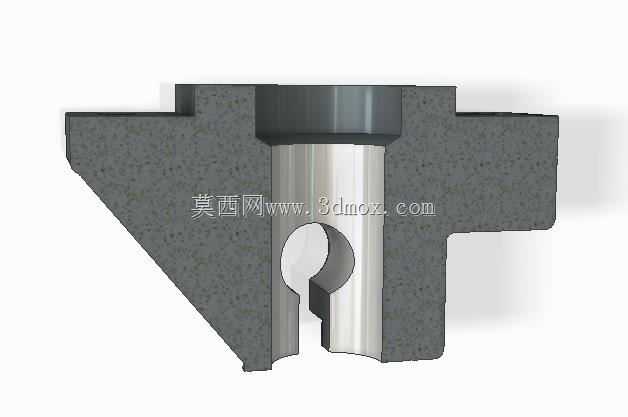

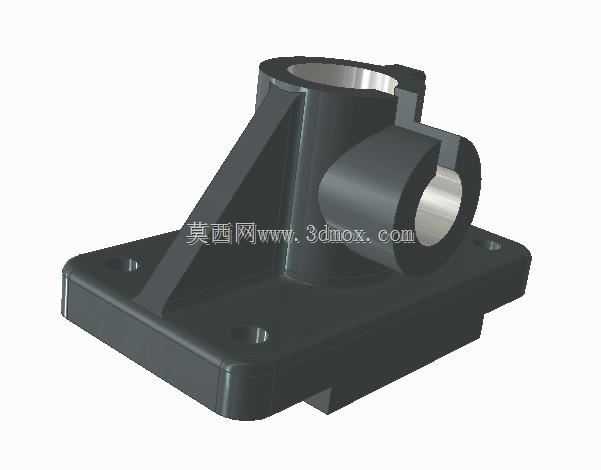

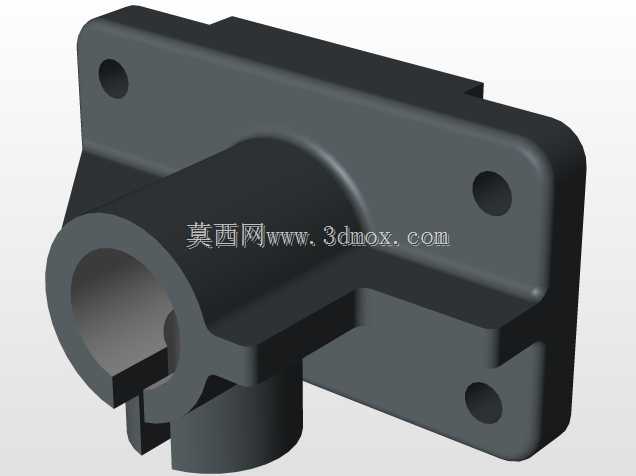

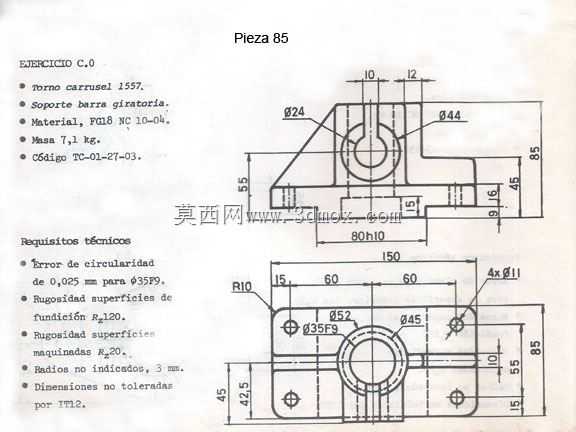

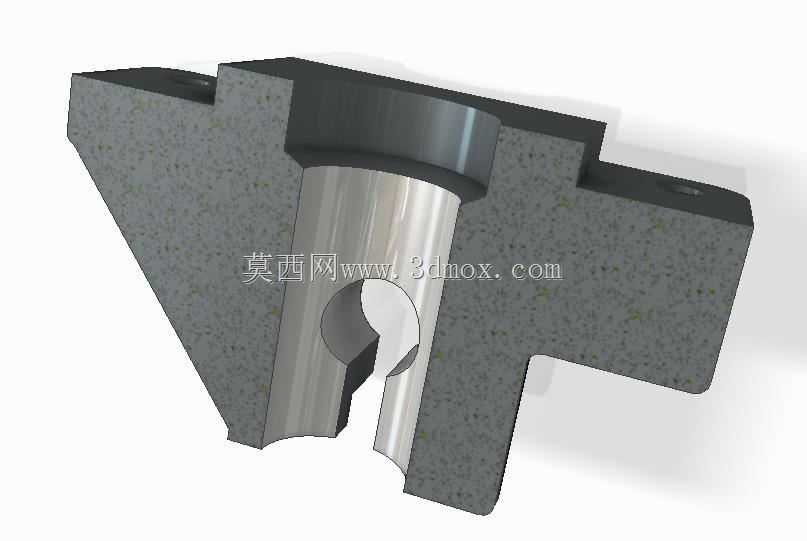

这类带双轴孔的支撑支座，常应用在需要实现杆件旋转摆动的传动链路中，比如轻工设备的连杆摆臂机构、输送线的挡料翻转组件、小型工装的角度调节工位，作为旋转杆件的承载固定基础，承担杆件传递来的径向载荷与小幅倾覆力矩，避免杆件运行过程中出现窜动、偏摆超差的问题。从结构设计来看，底部采用带安装孔的方形法兰底板，四个安装孔对称分布在底板四角，安装时可通过螺栓穿过孔位将支座整体固定在设备安装基面，底板边缘做了圆角过渡处理，既避免加工、装配过程中锐边划伤操作人员，也能降低应力集中系数，提升底板长期受载下的结构强度。主体立壁与底板之间设置了三角形加强筋，筋板从底板上表面延伸至主立轴孔的侧壁位置，刚好衔接两个轴孔的载荷传递路径，将轴孔承受的载荷均匀分散到底板整个安装面，避免立壁与底板衔接处出现应力断裂的风险。两个垂直相交的轴孔分别对应不同的杆件安装需求，竖直方向的大直径轴孔用于穿装主支撑旋转杆，孔壁加工精度可满足滑动配合或加装轴套的要求，保证主杆旋转时的同轴度；侧向伸出的小直径轴孔用于安装锁止件或辅助摆杆，可实现旋转杆的角度定位或者联动其他执行构件，轴孔端部的开口槽结构，方便装配时调整轴与孔的配合间隙，也可加装紧定螺钉实现轴件的轴向固定。设计时需要重点把控两个轴孔的垂直度公差，若两孔垂直度超差，会导致杆件旋转时出现卡滞、磨损加剧的问题；同时要核算底板安装孔的中心距尺寸，保证与设备安装基面的预留孔位完全匹配，避免现场安装时出现孔位错位无法装配的情况。轴孔的内径尺寸需要匹配对应杆件的外径公差，根据载荷大小选择合适的配合公差等级，轻载手动调节场景可选用间隙配合降低转动阻力，重载频繁摆动场景则需要预留轴套安装空间，通过加装铜套或含油轴承提升耐磨性能。这类支座通常采用铸铁或铸钢材质一体铸造成型后再做机加工，也可根据使用场景选用铝合金材质降低整体重量，表面做发黑或阳极氧化处理提升防锈能力，适配多工况下的长期使用需求。
