起重设备用滑轮式吊钩承载结构

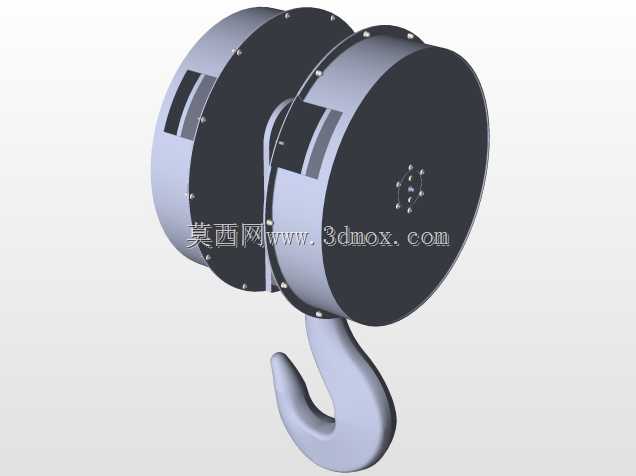

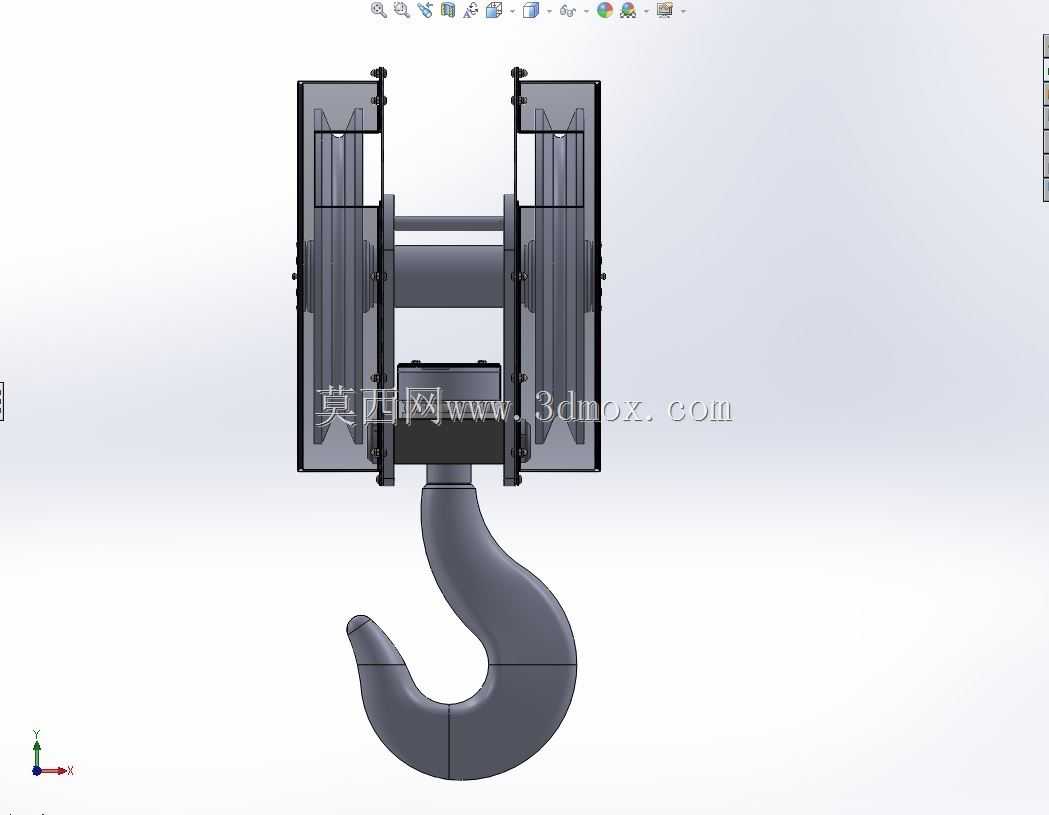

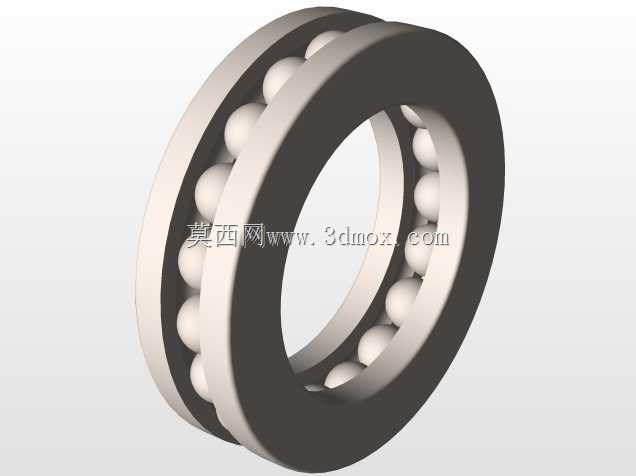

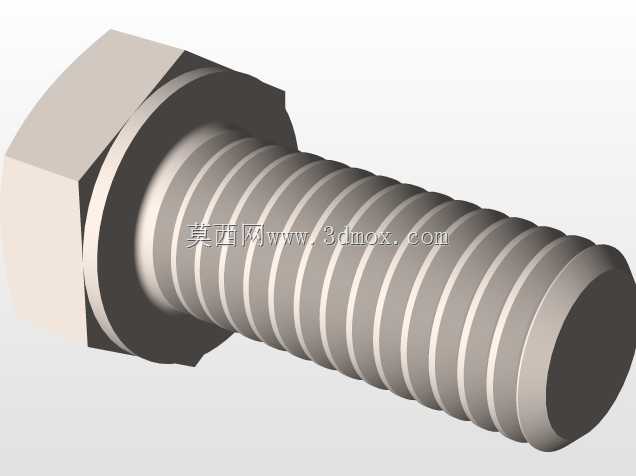

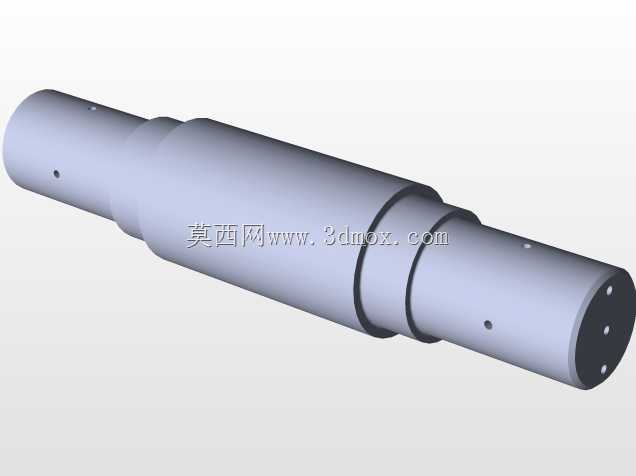

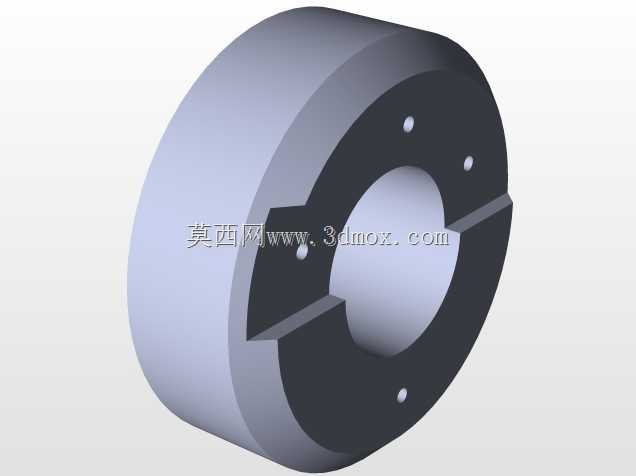

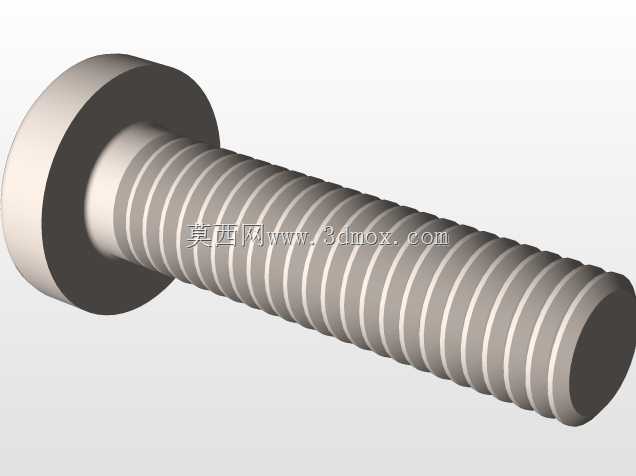

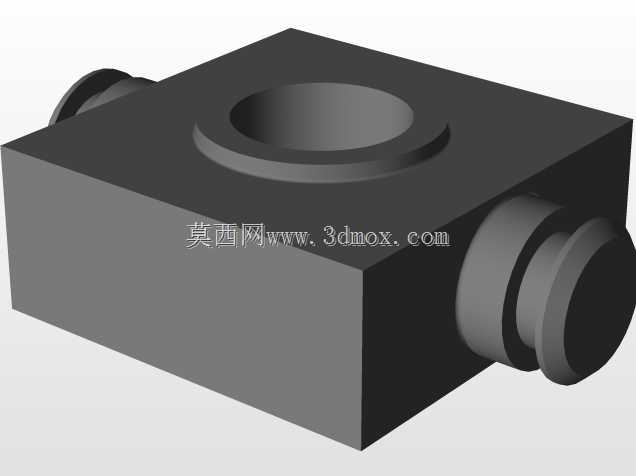

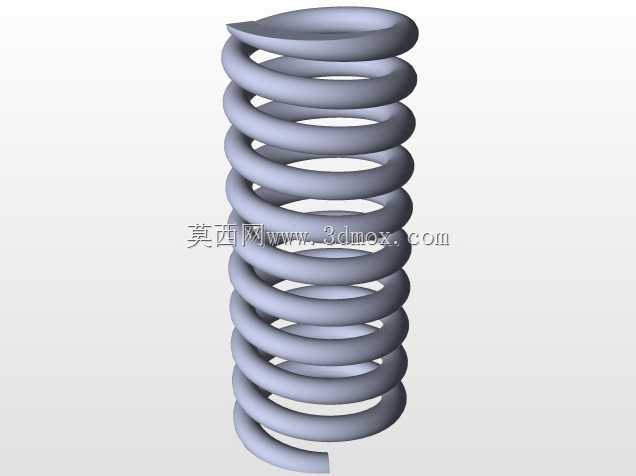

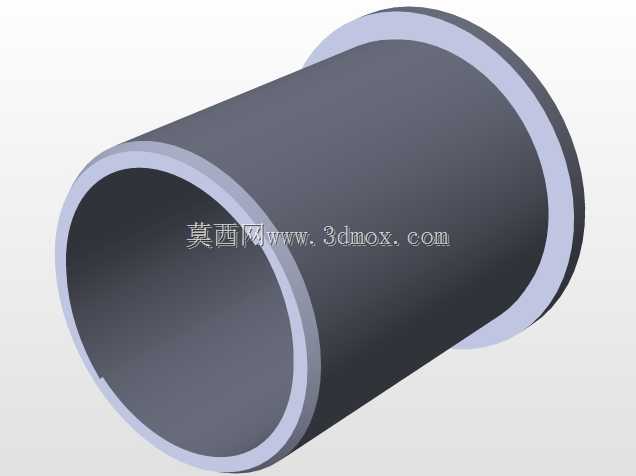

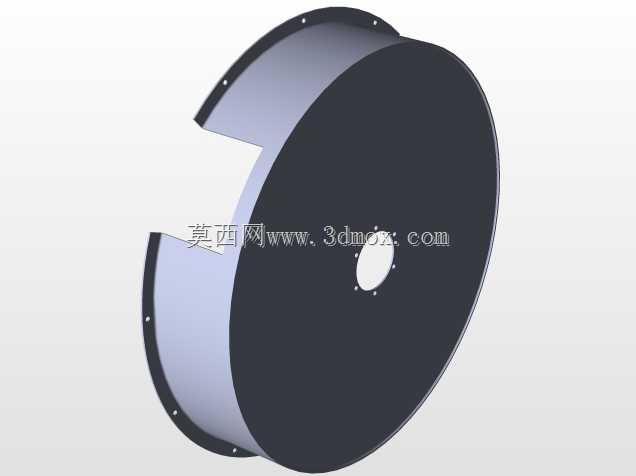

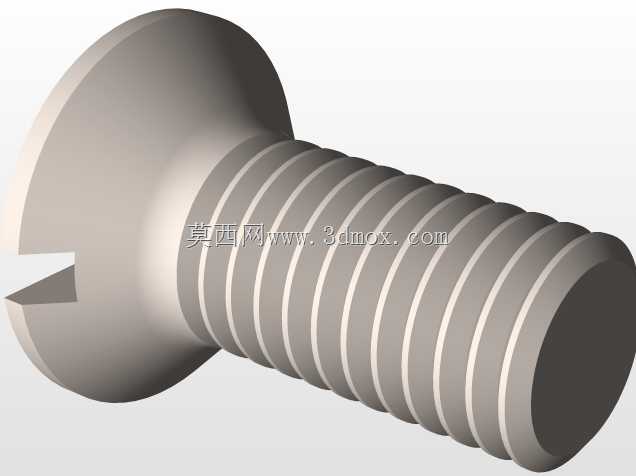

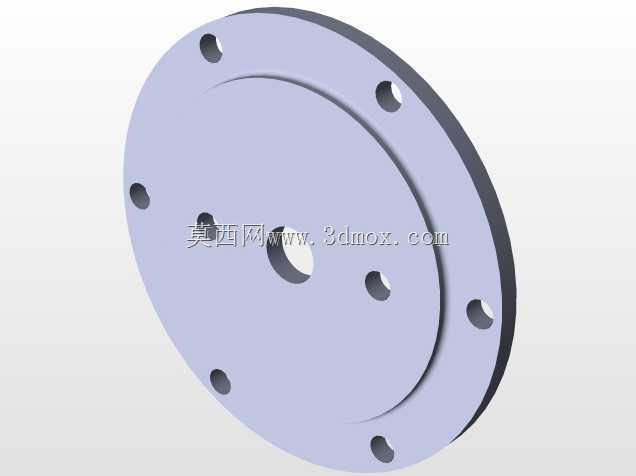

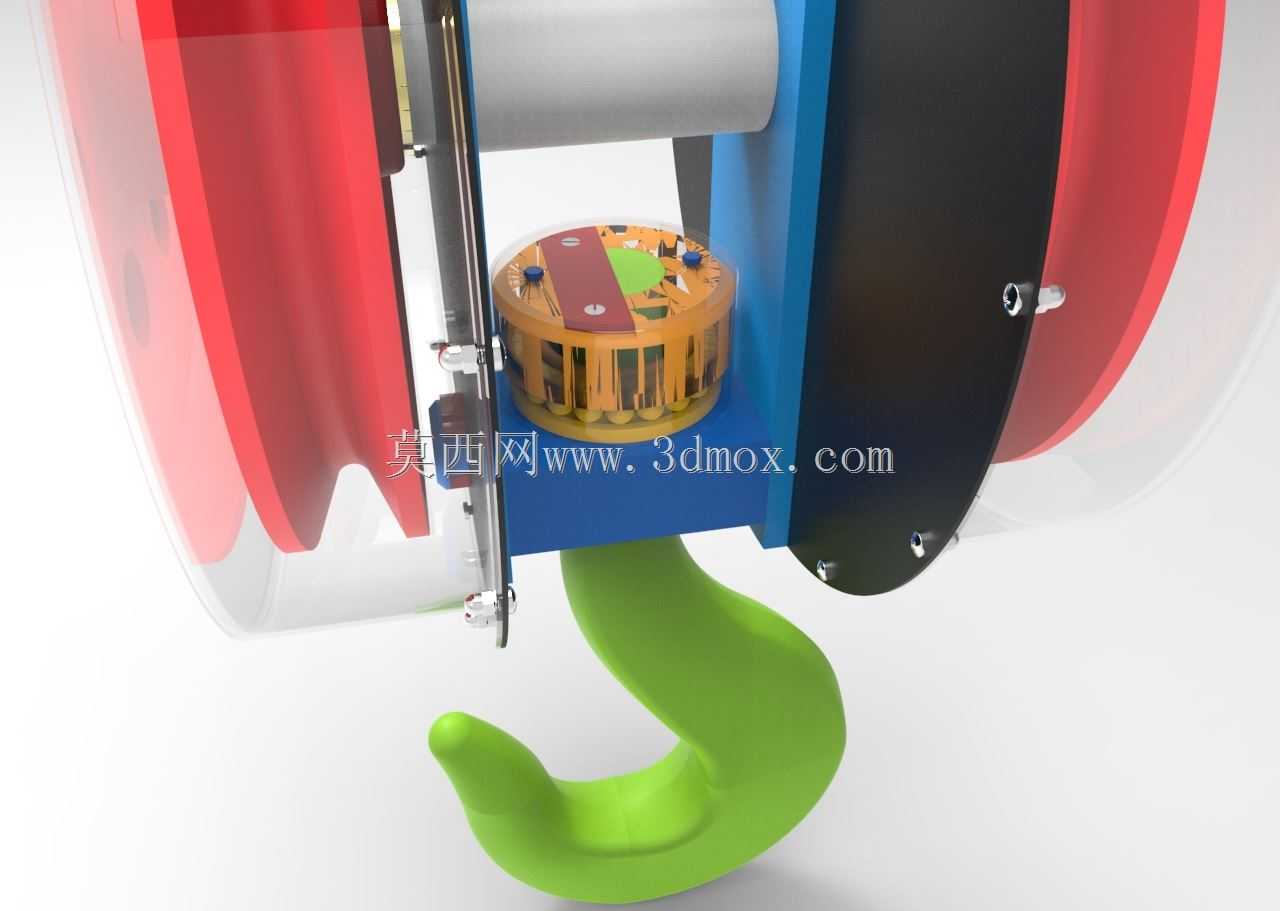

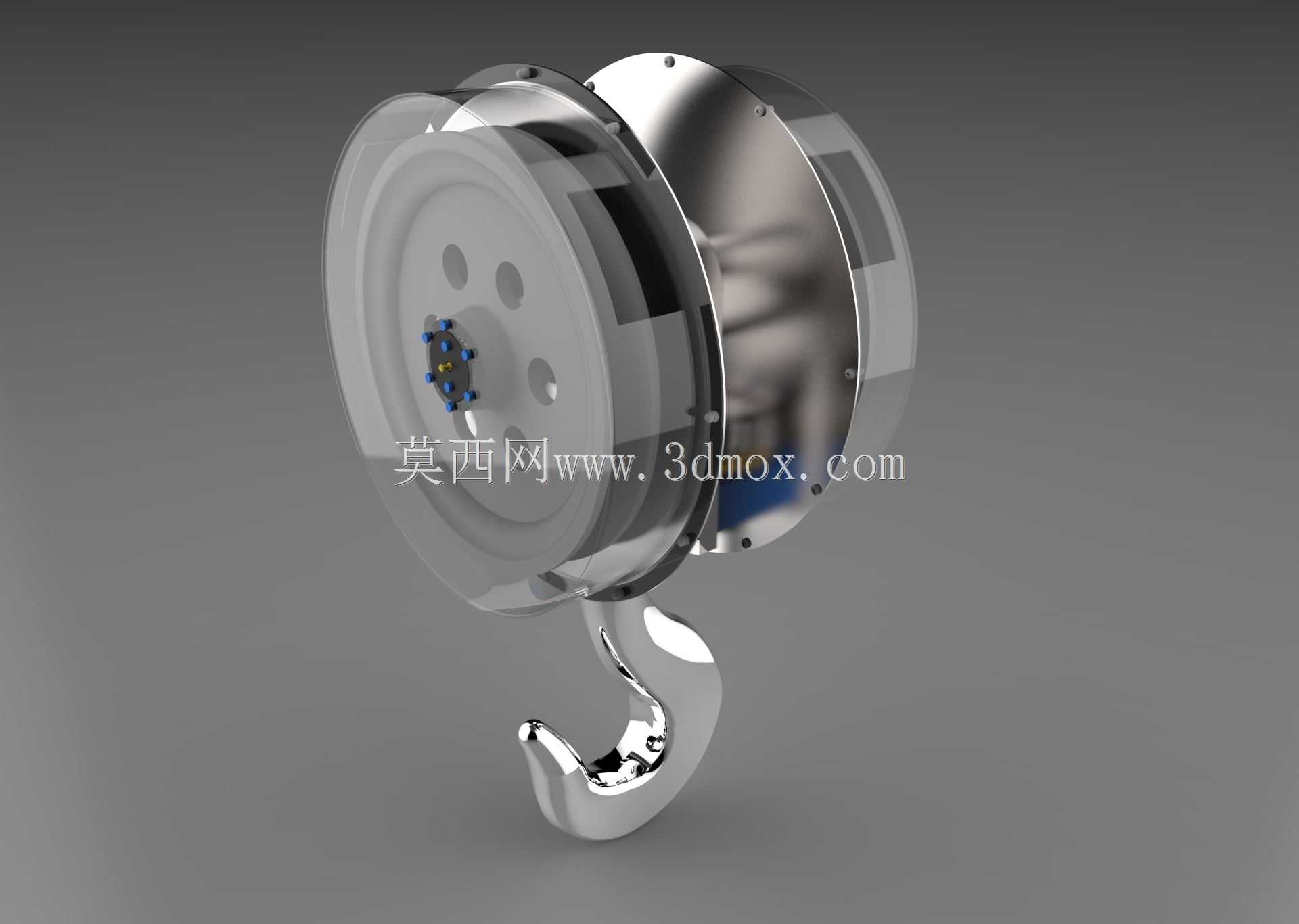

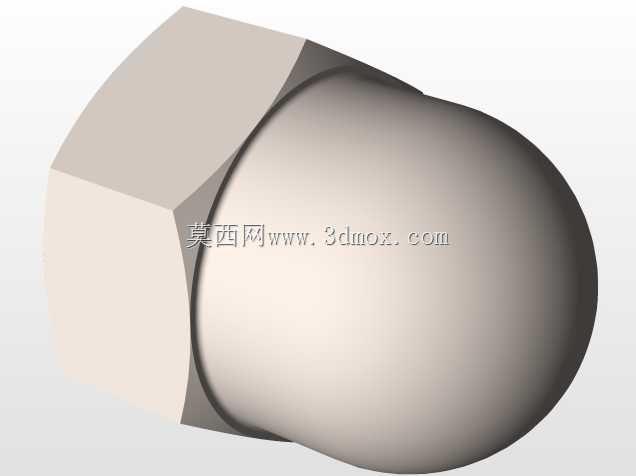

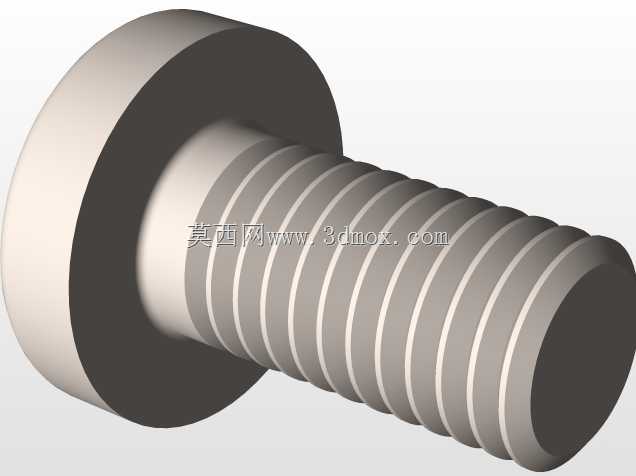

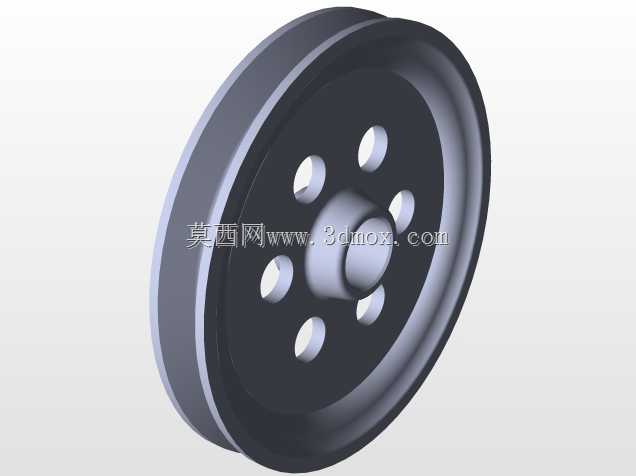

该吊钩结构主要配套于桥式起重机、门式起重机、小型电动葫芦等起重作业设备，在车间物料转运、仓储货场装卸、设备安装就位等场景中作为末端吊重承载部件使用，直接连接被吊重物与起重设备的起升钢丝绳，承担吊重载荷的传递与转向作用。结构整体集成了定滑轮组与吊钩本体，滑轮部分采用多绳槽设计，可匹配对应直径的起重钢丝绳，通过滑轮的转动降低钢丝绳运行时的摩擦损耗，同时多绳缠绕的形式可降低单根钢丝绳承受的载荷，提升起升作业的安全冗余。滑轮外侧设置有全封闭的金属护罩，护罩通过周向分布的紧固件与滑轮架连接，既可以避免作业过程中异物卡入滑轮绳槽引发钢丝绳脱槽、磨损加剧的问题，也能防止作业人员误触转动的滑轮引发安全事故，护罩上预留的观察缺口可在日常巡检时快速查看钢丝绳的磨损、排布状态，无需完全拆解护罩即可完成常规检查。下部吊钩采用锻造钩体结构，钩身带有防脱挡板的安装位，可配套弹簧式防脱装置，避免吊装过程中吊索具从钩口滑出；钩体与滑轮架的连接部位设置了推力轴承与回转结构，可在吊重状态下实现吊钩的水平回转，方便调整被吊重物的朝向，降低作业过程中钢丝绳扭转打绞的概率。设计过程中优先考虑载荷传递路径的合理性，钢丝绳的载荷通过滑轮轴传递到两侧的架体板，再通过架体下部的连接结构传递到吊钩钩身，所有受力部位均避免出现应力集中的锐角结构，轴类配合部位预留了标准轴承的安装公差，可直接采购标准件完成装配，降低加工与后期维护的成本。安装边界方面，该结构上部预留了与起重小车起升机构导向架匹配的连接接口，整体外径尺寸适配常规吨位葫芦的小车内部安装空间，钩体的最大摆角控制在常规起重作业允许的范围内，避免摆角过大导致滑轮绳槽对钢丝绳产生侧向挤压，延长钢丝绳的使用寿命。日常维护时可通过护罩侧边的注油孔对滑轮轴承、钩体回转轴承加注润滑脂，无需整体拆解结构即可完成保养作业，适配工业场景下高频次、长周期的起重作业需求。
