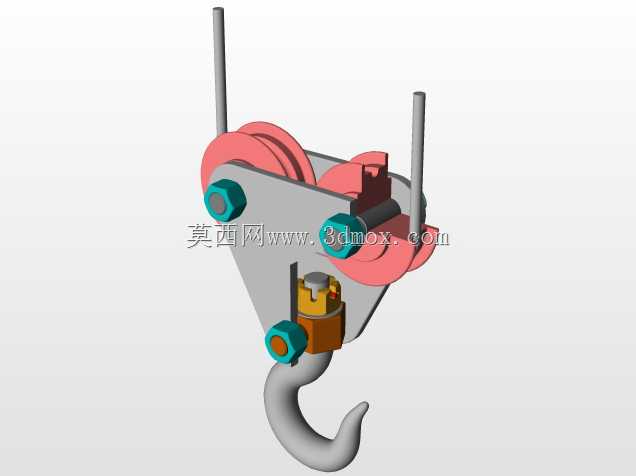

双滑轮起重吊钩组结构设计

该吊钩组主要适配轻小型起重设备的起升机构末端，常见于车间桁车、小型门式起重机、建筑施工临时吊装场景中，作为直接承接吊重载荷的终端执行部件，承担载荷传递、吊点衔接的核心作用，可配合钢丝绳、卸扣、吊装带完成散件物料、设备构件的垂直起吊与短距离移位作业。整套结构采用对称式双滑轮布局，滑轮槽型匹配常规起重钢丝绳直径，能有效降低钢丝绳弯折疲劳损耗，两侧立板作为核心承载骨架，采用等强度三角构型，上侧预留滑轮轴安装位，下侧集成吊钩横梁安装座，所有销轴连接位置均配置防松螺母与止动垫片，避免作业过程中受振动冲击出现销轴窜动、螺母松脱的风险。吊钩部分采用锻造钩头构型，钩身曲率经过载荷验算，钩尖位置设置防脱挡片安装位，可配套防脱棘爪避免吊装索具从钩口滑出，钩头与横梁之间配置推力轴承，可实现吊重状态下吊钩的自由回转，方便调整吊物朝向，降低钢丝绳扭结风险。设计过程中优先考虑载荷传递路径的合理性，从钢丝绳引入滑轮开始，载荷经滑轮轴传递至两侧立板，再通过下侧横梁传递至推力轴承与钩头，整条传力路径无冗余结构，应力集中位置均做圆角过渡处理，避免尖角带来的疲劳断裂隐患。安装边界方面，上侧两滑轮的中心距、滑轮轴直径需匹配对应起重量的起重小车出绳间距，立板外侧的横向尺寸需满足小车吊钩滑轮组的通行间隙要求，下侧钩头的最大回转半径需预留足够安全距离，避免起升过程中钩头与周边结构、吊物发生剐蹭干涉。滑轮外侧配置的挡绳杆可限制钢丝绳跳出滑轮槽的行程，即使在斜拉起吊的工况下，也能避免钢丝绳脱槽卡滞，整套结构的销轴均采用可拆卸设计，方便日常检修时更换磨损的滑轮衬套、推力轴承等易损件，无需整体拆解吊钩组即可完成维护作业，适配工矿企业、仓储物流、基建现场等多种吊装场景的使用需求，可覆盖额定起重量范围内的常规吊装作业，结构紧凑，维护便捷，受力路径清晰，能满足频繁起吊作业的耐用性要求。
