HRX-200SW型三轴伺服机械手结构设计

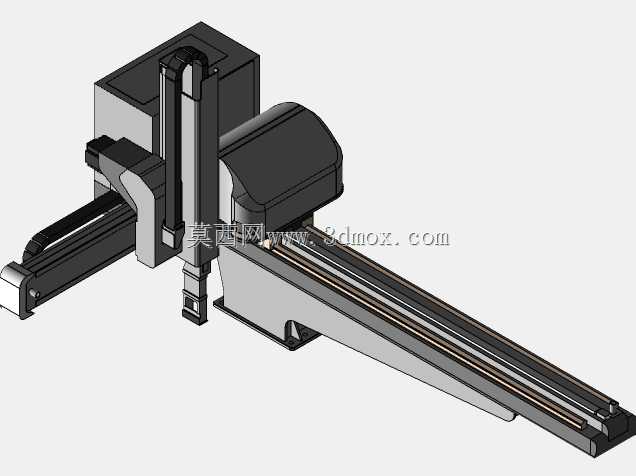

这款HRX-200SW型三轴伺服机械手，主要面向注塑机周边取件、小型零件工位间转运、轻量化工件上下料场景设计，在3C电子零部件注塑、小型五金件冲压连线、精密装配工位物料转移场景中适配性较强。从结构布局来看，整机采用悬臂式三轴直角坐标架构，X轴为长行程水平行走轴，采用双直线导轨搭配同步带传动的结构，安装基座预留了标准T型槽安装位，可直接固定在设备机台台面或者专用立架上，安装时需保证X轴导轨的水平度公差控制在0.1mm/m以内，避免运行过程中出现滑块偏载磨损的问题。Y轴为横向引拔轴，固定在X轴的滑动溜板上，负责调整末端执行器的横向作业位置，Z轴为垂直升降轴，搭载在Y轴的滑座上，末端预留了标准的夹具安装法兰，可适配气动夹爪、真空吸盘、磁吸夹具等多种末端执行件，满足不同材质工件的抓取需求。设计过程中针对各轴的传动惯量做了匹配计算，X轴的有效行程覆盖2000mm作业范围，可适配200吨及以下锁模力的卧式注塑机开模行程需求，Y轴行程设置为200mm，可覆盖模具型腔的横向取件范围，Z轴行程为800mm，能够满足从模腔内取件后提升到安全高度再横向移送的动作要求。整机的走线采用内置拖链结构，所有动力线缆、信号线缆都收纳在拖链槽内，避免运行过程中线缆剐蹭或者拉扯损坏，各轴的限位位置都设置了硬限位块与光电软限位双重保护，防止超程运行导致的机械碰撞。从安装边界来看，X轴底座的安装孔位间距按照标准工业铝型材的孔距设计，现场安装时不需要额外做打孔适配，整机的自重控制在合理范围内，常规的设备台面承重即可满足安装要求，不需要额外做加固处理。在实际应用中，该机械手可按照预设的动作路径完成模内取件、产品剪水口工位移送、良品装箱等连贯动作，替代人工完成重复性的上下料作业，降低高温模腔区域的人工操作风险，同时保证取件动作的节拍一致性，单循环作业节拍可控制在6秒以内，适配多数小型零部件生产的连线节拍要求。结构设计上针对各轴的连接部位做了加强筋处理，Z轴的滑座采用一体化铸造结构，减少高速运行过程中的结构震颤，保证末端取件的位置重复精度可控制在±0.1mm范围内，满足精密零件的取放定位要求。
