管式桁架结构概念童车底盘框架设计

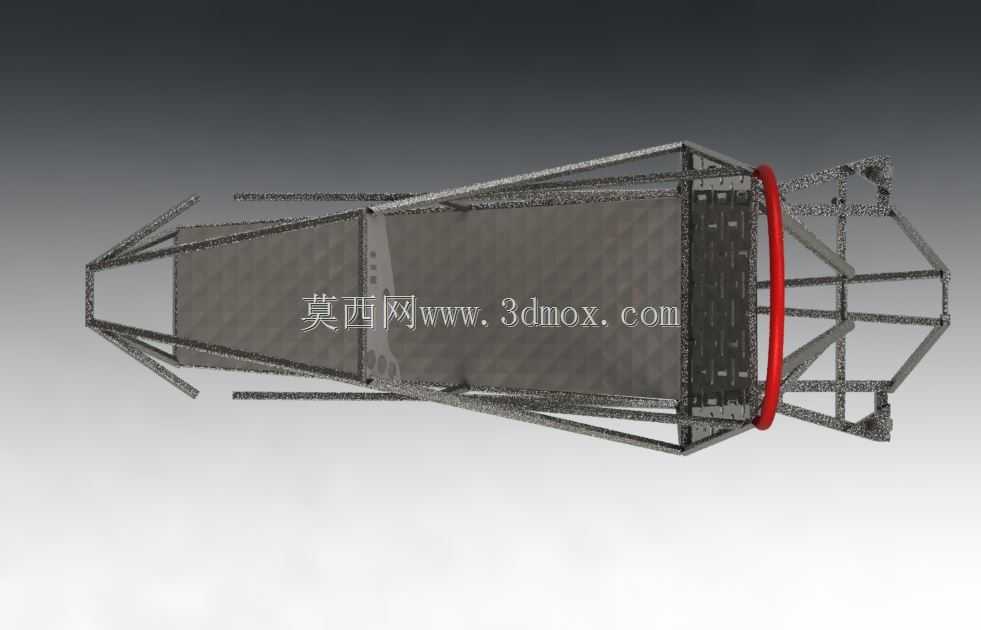

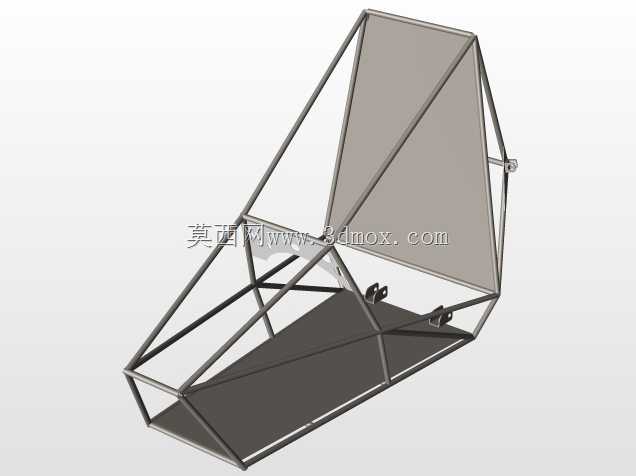

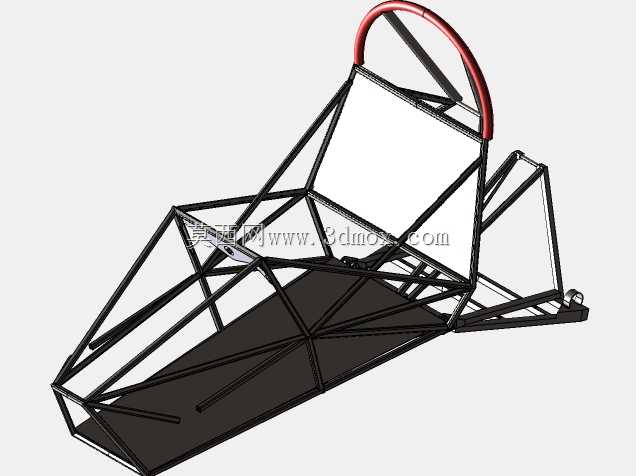

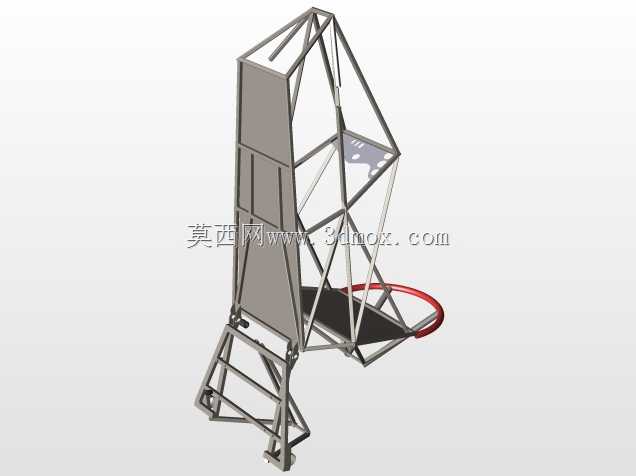

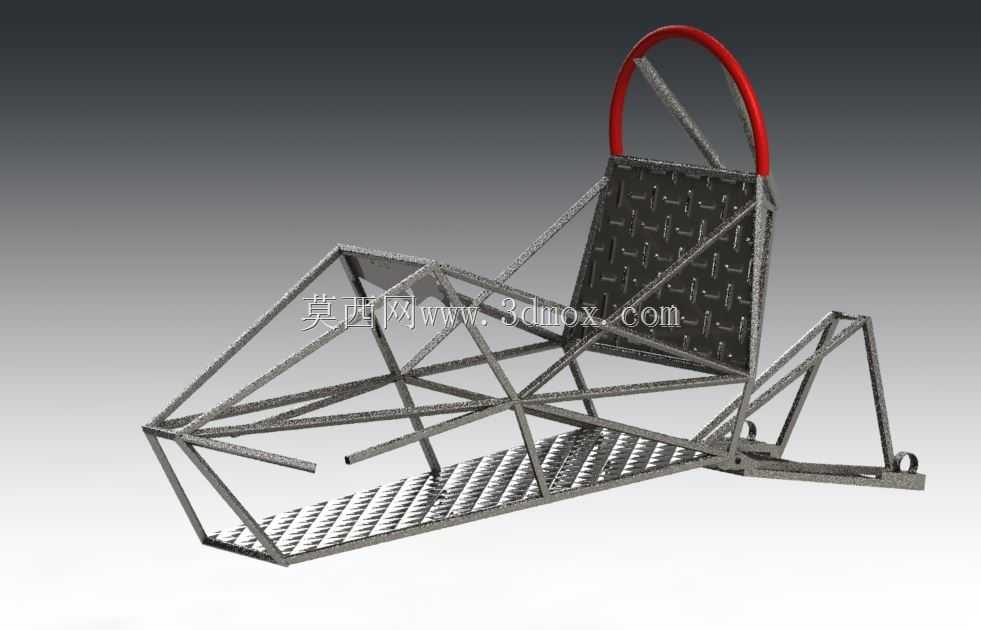

这款管式桁架结构的童车底盘框架，主要面向儿童户外休闲载具、小型越野玩具车的开发场景，也可作为小型非道路休闲代步车的结构原型做适配调整，适配沙地、硬质土路、平整铺装路面等多种非高速通行场景。从结构设计逻辑来看，整体采用空间钢管桁架的受力形式，没有采用传统童车的冲压钣金拼接底盘，所有受力杆件均沿载荷传递路径布置，前端收窄的桁架段预留了转向机构、前轮摆臂的安装点位，杆件之间的连接节点均做了角度适配，可直接匹配常规的小尺寸轮组安装座，不需要额外做转接支架。中部的踩踏区域采用花纹钢板作为承载面，钢板边缘与桁架杆件做满焊固定，既可以承受儿童站立、坐姿放置腿部的载荷，花纹结构也能起到防滑作用，避免使用过程中脚部打滑出现安全隐患。后部的座椅安装区域同样采用花纹钢板作为靠背承载面，上方的弧形弯管既作为座椅的靠背支撑框架，也可作为扶手使用，弧形半径符合儿童抓握的人机尺寸，同时该弯管也可作为整车的提拎点位，方便成年人搬运转移整车。底盘后部的桁架末端预留了动力单元、后轮轴的安装空间，杆件的间距可适配常规的小型轮毂电机、传动链轮组的安装边界，不需要对主桁架做切割修改。从安装边界来看，整体桁架的杆件均采用等径薄壁钢管，所有弯折角度均适配常规弯管机的加工参数，不需要定制特殊的成型模具，生产端可直接通过切管、弯管、焊接工序完成主框架加工，加工门槛较低，适合小批量试制场景。主框架的轮距、轴距参数均参考现有儿童越野玩具车的通用尺寸，可直接匹配市面上通用的小尺寸充气轮胎、转向节组件，零部件通用率较高，能有效降低后续的整车装配成本。结构受力层面，桁架的斜向杆件均布置在纵向、横向载荷的传递路径上，在承受落地冲击、侧向倾斜载荷时，可通过多根杆件分散受力，避免局部应力集中导致的框架变形，相比同重量的钣金底盘，抗扭刚度有明显提升，能更好应对非平整路面的冲击载荷。
