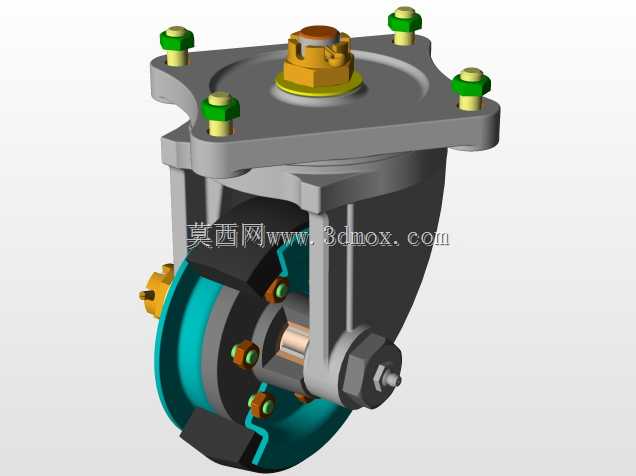

重载带转向减震万向脚轮结构设计

这款重载万向脚轮主要面向重型工业设备的移动需求设计，常见于大型仓储货架转运、重型工装台移位、工业生产线重型工位器具移动、重型物流周转台车等场景，单轮额定承载覆盖中高负载区间，可适配多数需要频繁移位同时要求停放稳定的工业设备底部安装。从结构设计来看，该脚轮采用顶部法兰安装形式，安装板为方形四孔布局，安装孔位做了沉台设计，可适配六角头螺栓穿装固定，安装面加工精度满足与设备底部安装面的贴合要求，避免安装后出现应力集中导致的支架变形。转向机构集成在安装座与轮架之间，采用大直径推力轴承配合径向定位轴的结构，可承受重载下的轴向与径向复合载荷，转向时转动阻力小，即使在满载状态下也能实现灵活转向，不会出现卡滞或转向费力的问题。轮体部分采用金属轮芯外包高弹性耐磨橡胶的结构，轮芯为铸钢材质保证整体强度，外包橡胶层厚度充足，可在车间水泥地面、环氧地坪、钢板地面等常见工业地面行走，橡胶层的弹性可吸收地面不平整带来的冲击，避免设备内部精密元器件受震动影响。轮架采用双侧支撑板焊接结构，支撑板厚度经过载荷校核，轮轴采用高强度合金钢材质，配合耐磨铜套实现轮体的顺畅转动，轮轴端部采用开槽螺母配合开口销的防松结构，长期使用不会出现轴窜动或螺母松脱的问题。侧边集成的刹车结构可同时锁定轮体转动与支架转向，踩下刹车踏板后，刹车块会抱紧轮面同时卡入转向座的定位齿槽，实现脚轮的双向锁止，保证设备停放时不会出现滑移或意外转向。设计过程中充分考虑了安装边界，整体安装高度控制在合理区间，不会过度抬升设备底部离地高度，转向时轮体的回转半径经过优化，不会与设备底部的其他结构件发生干涉，轮体宽度与支架宽度匹配，行走时不会出现偏磨现象。轮体的圆弧过渡外形可顺利越过车间常见的地面接缝、小尺寸障碍物，减震结构可抵消越障时的瞬时冲击力，延长脚轮自身与设备的使用寿命。
