带轴流风机结构的夏季冷却装置设计

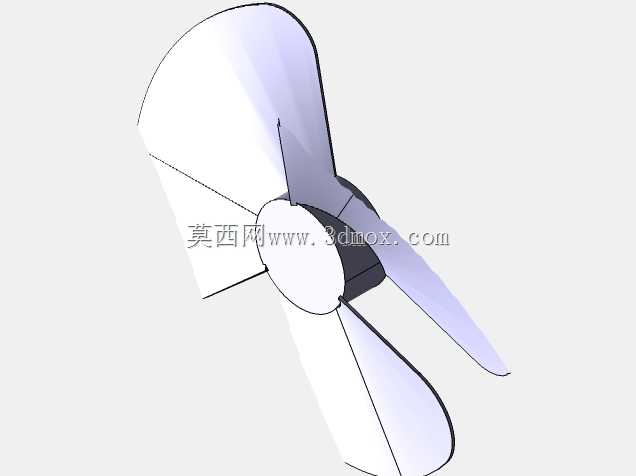

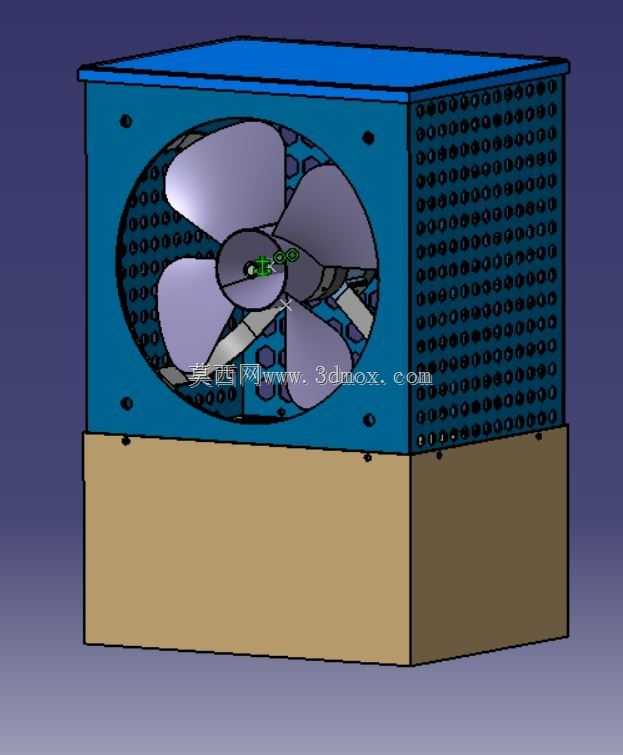

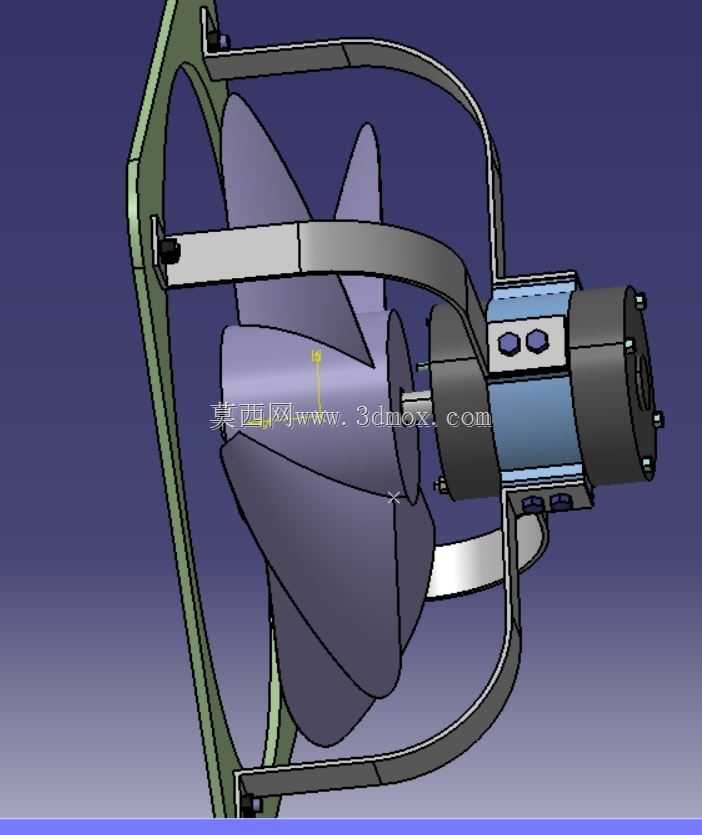

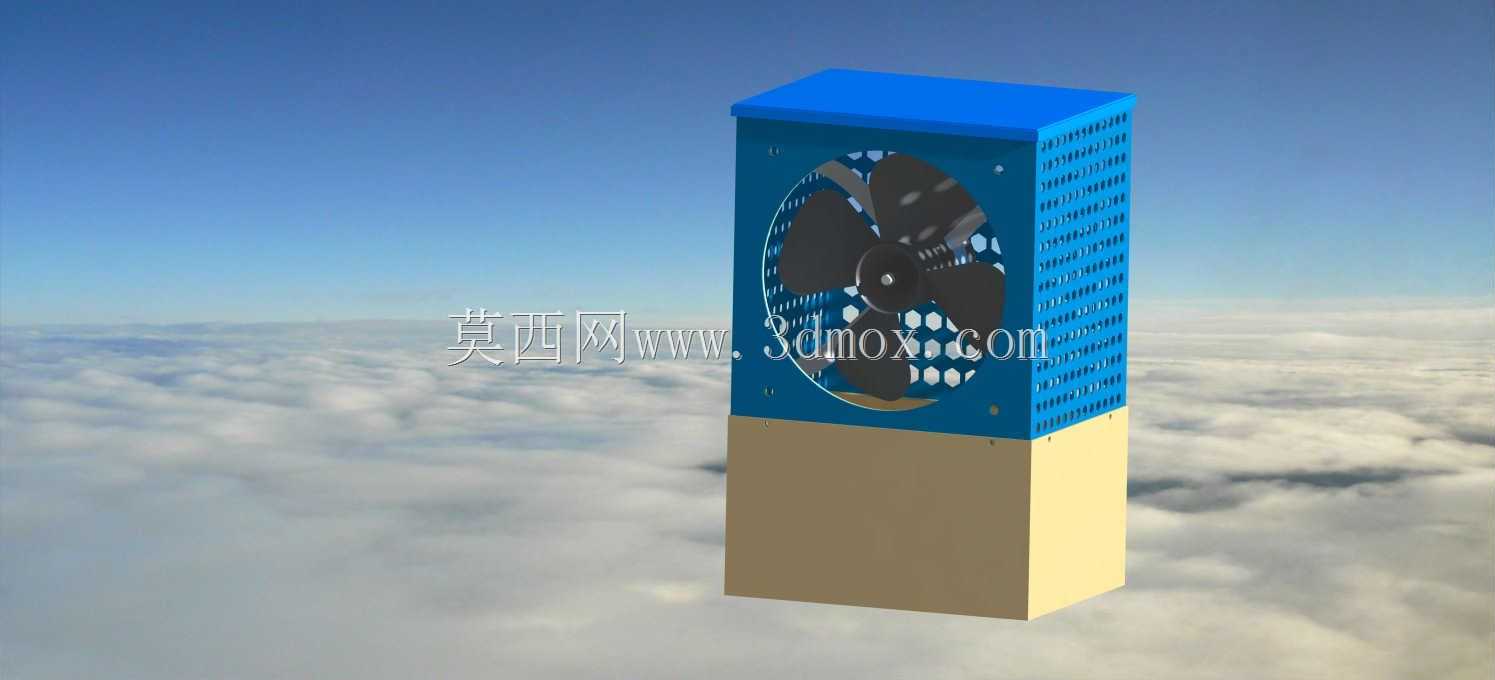

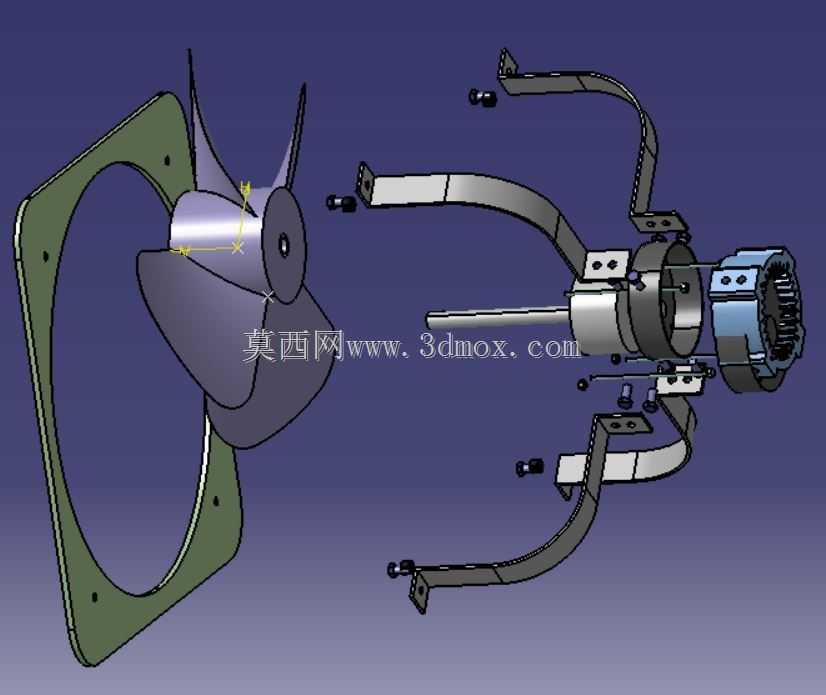

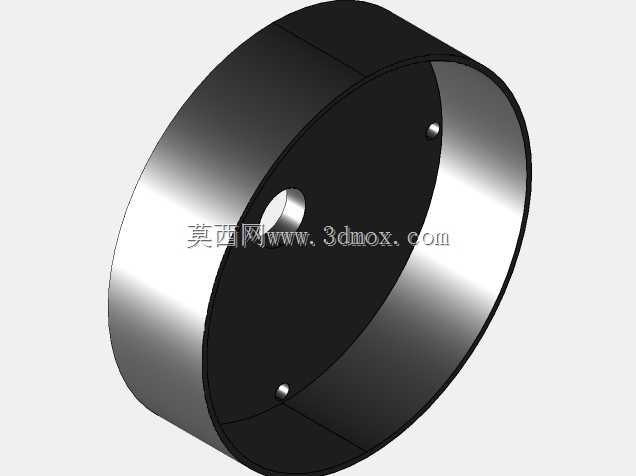

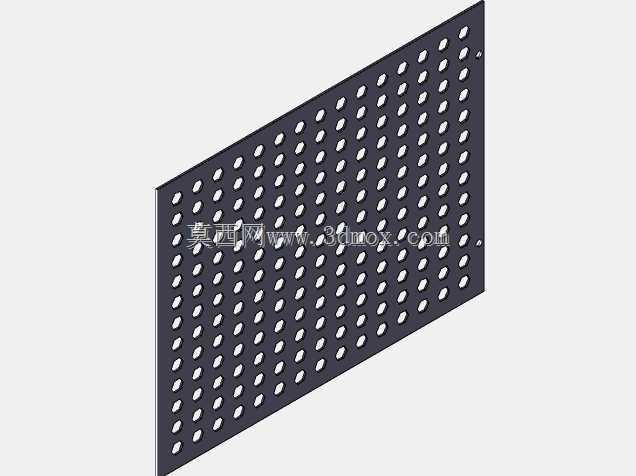

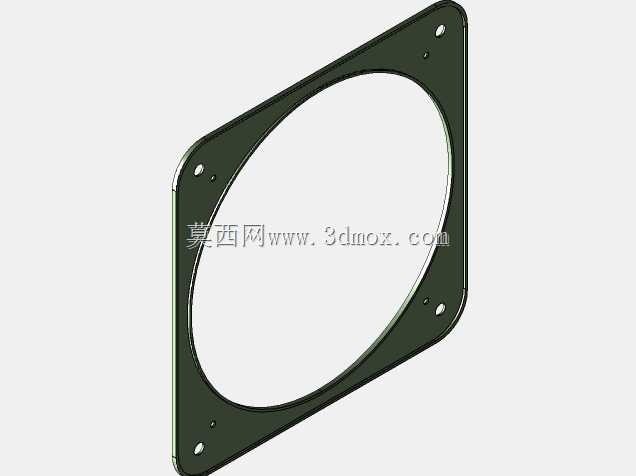

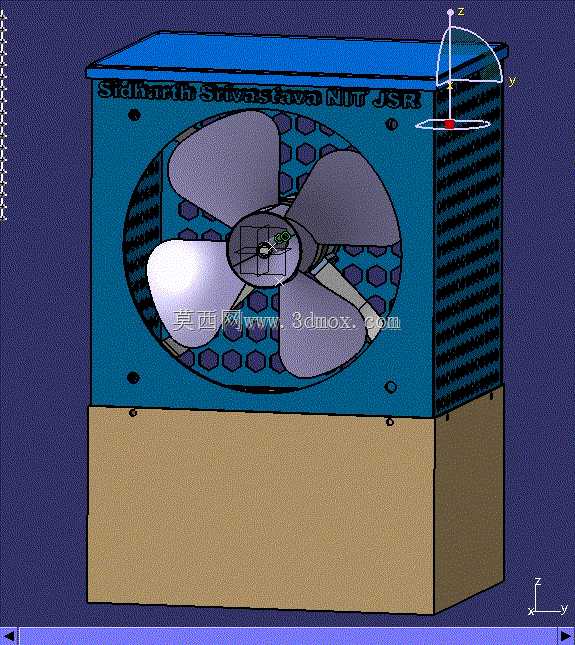

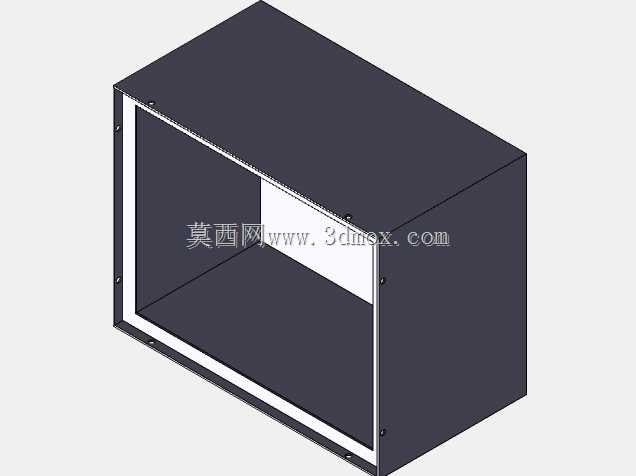

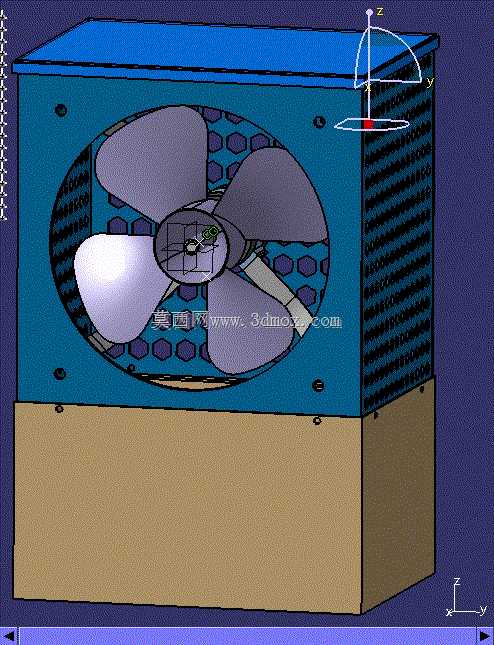

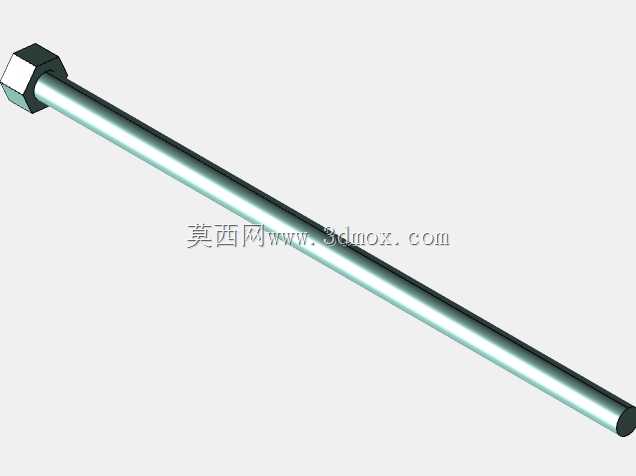

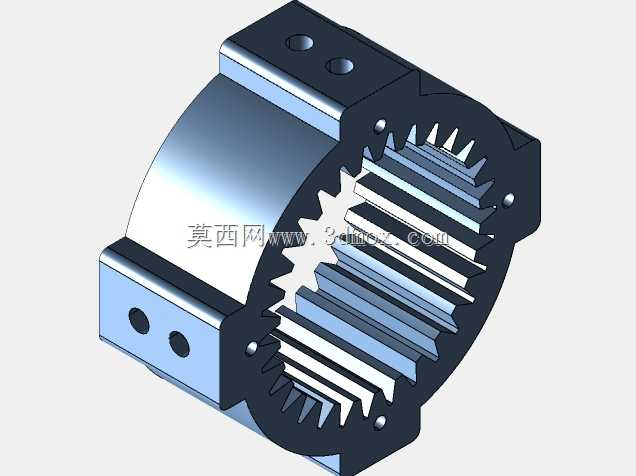

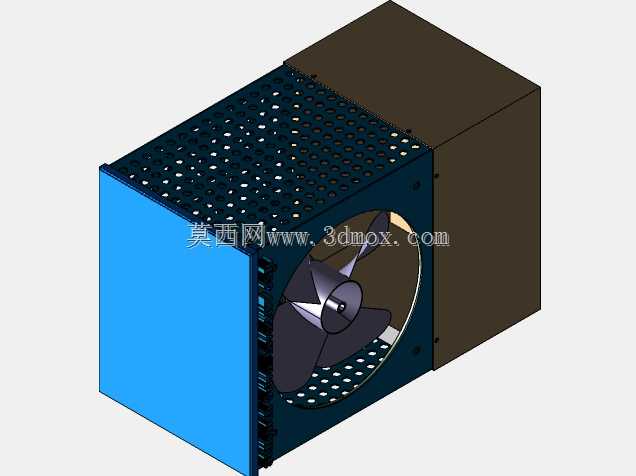

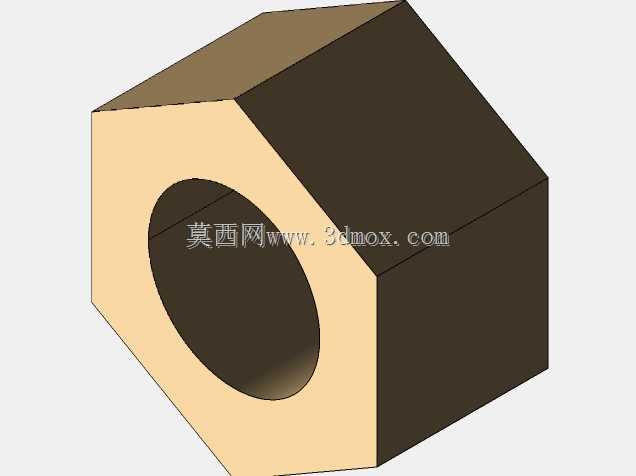

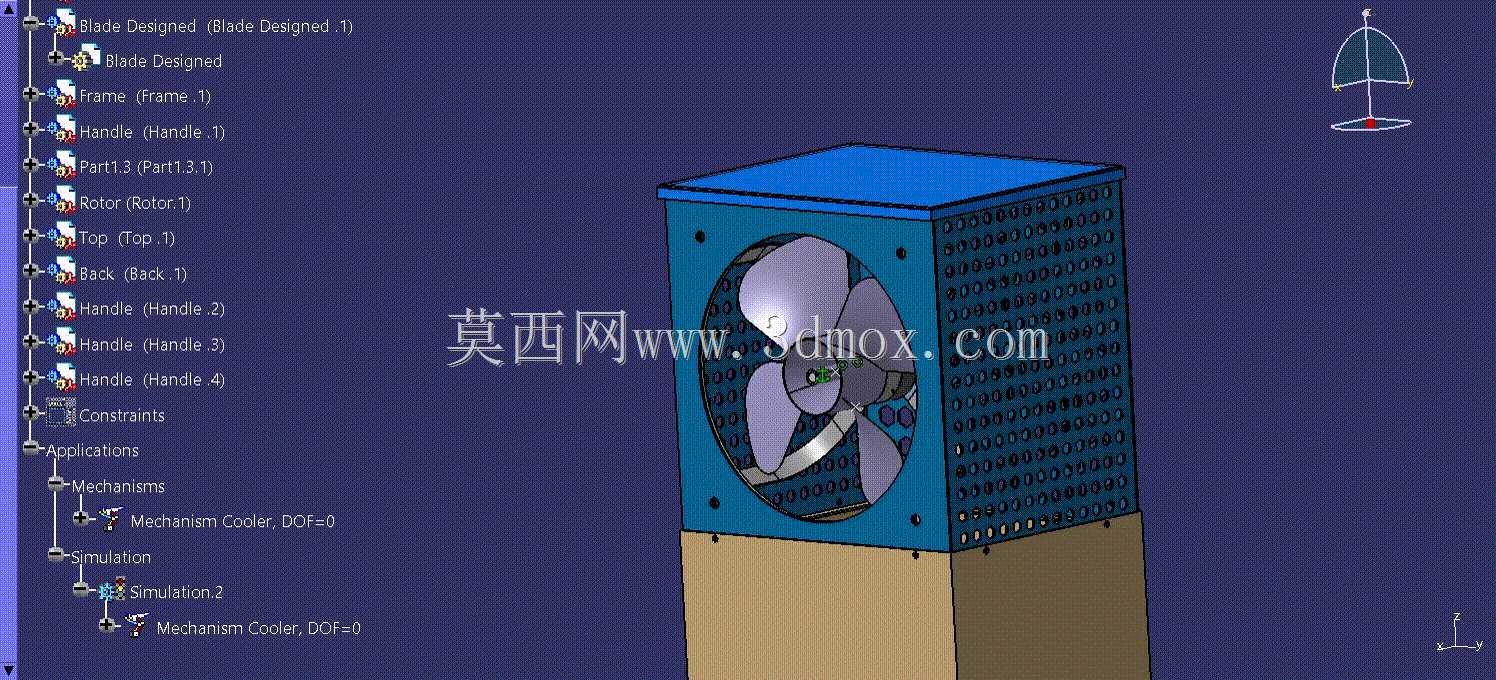

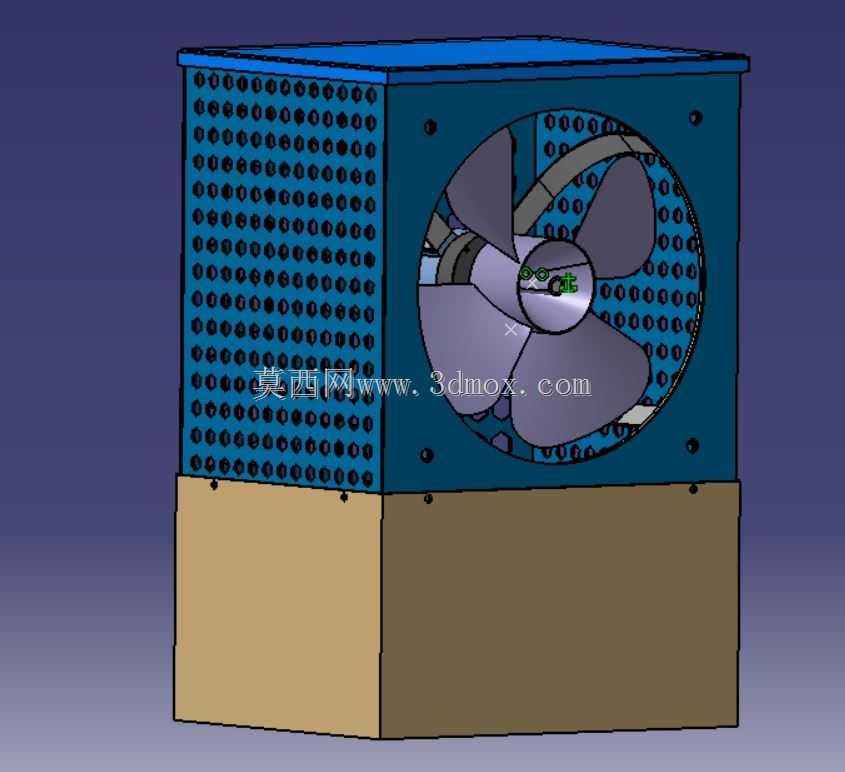

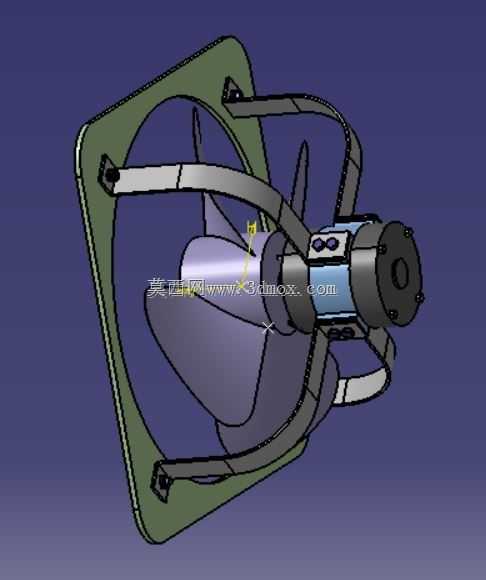

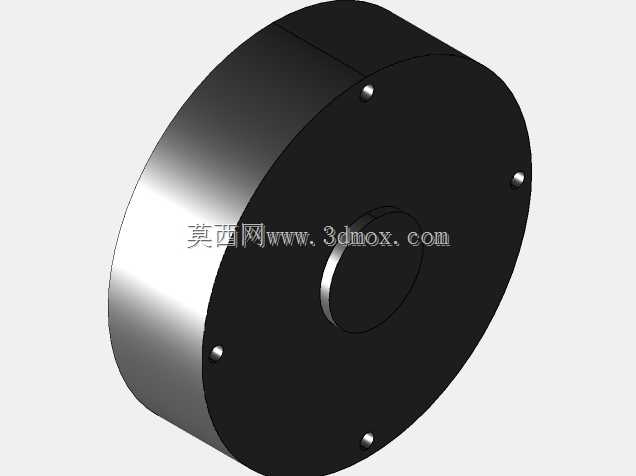

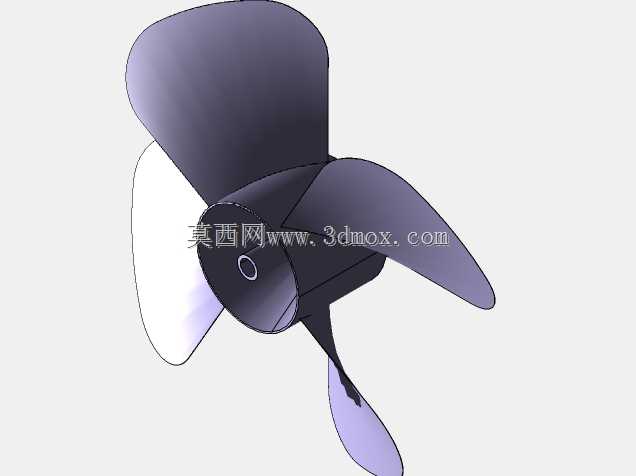

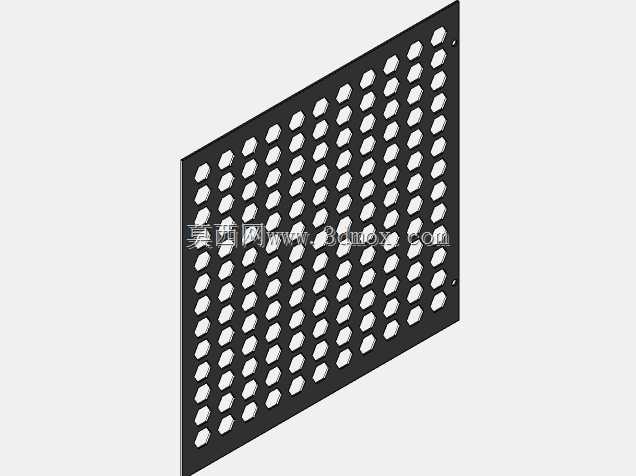

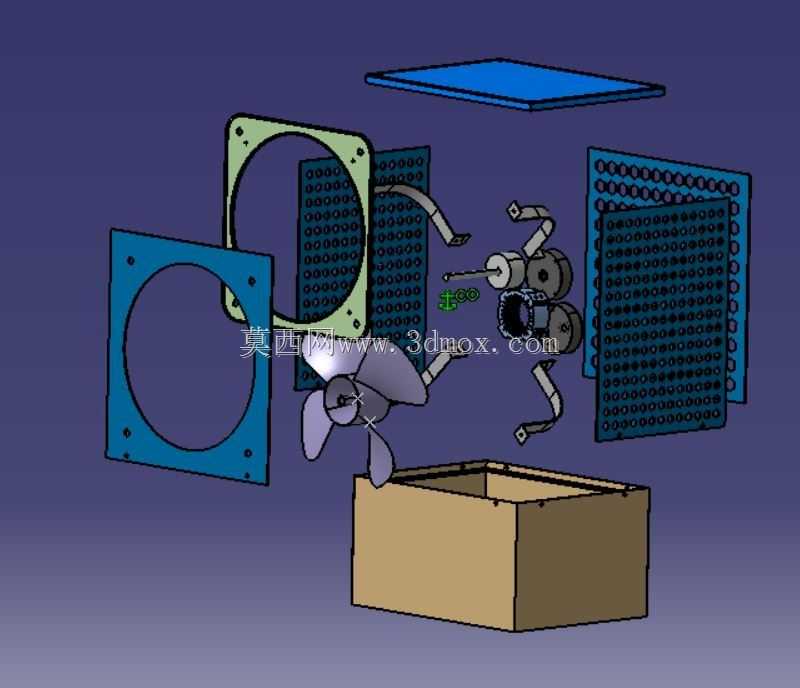

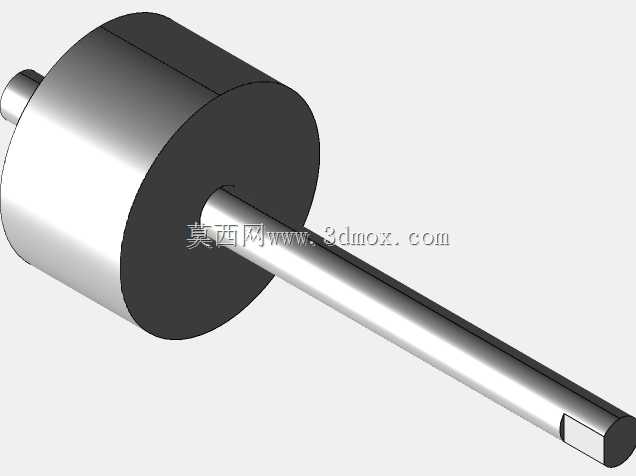

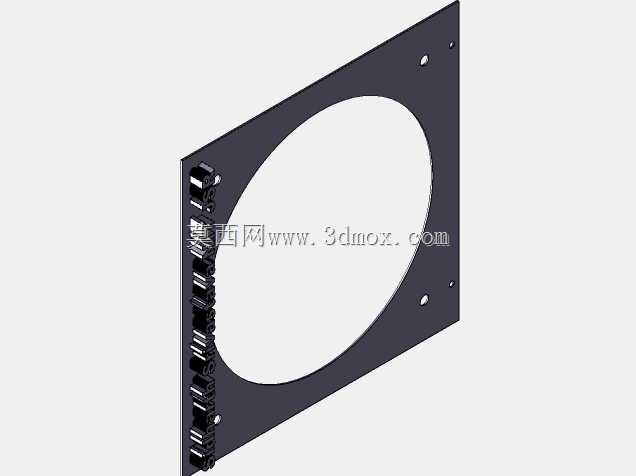

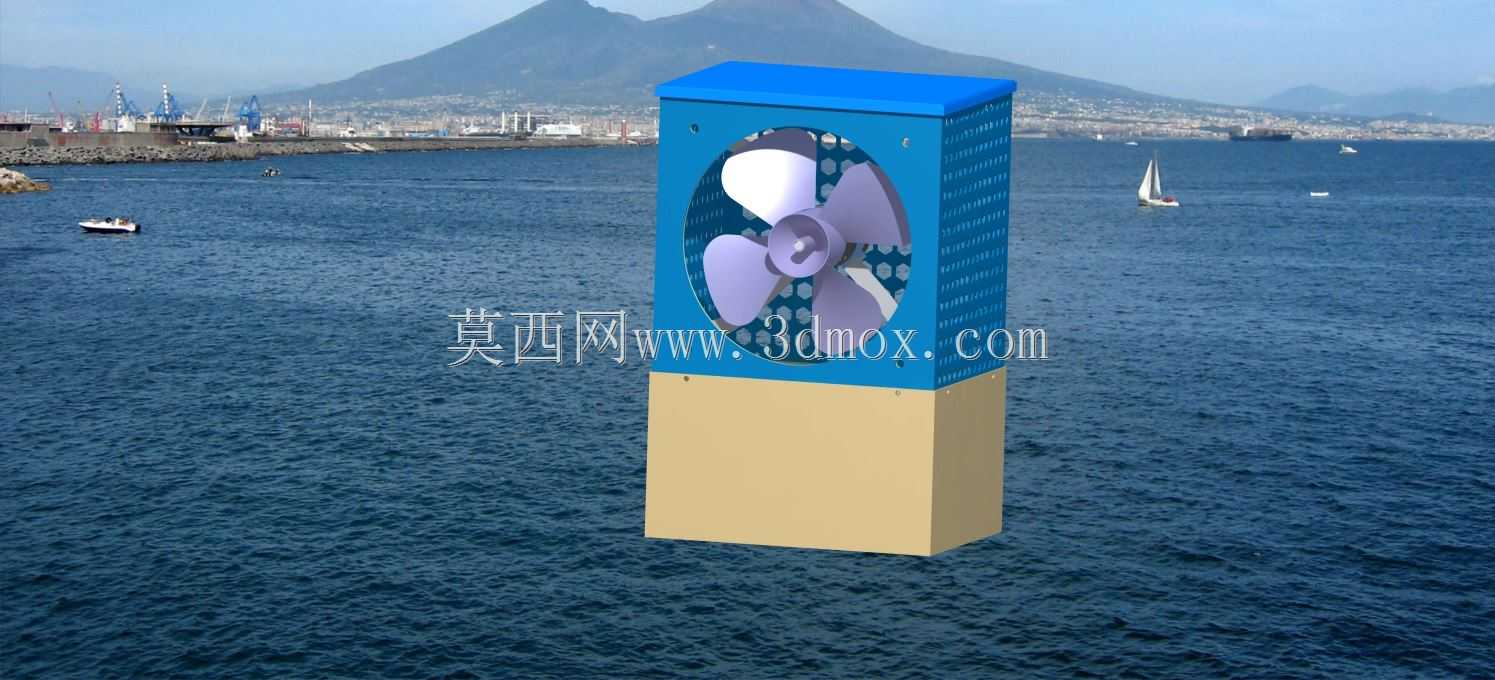

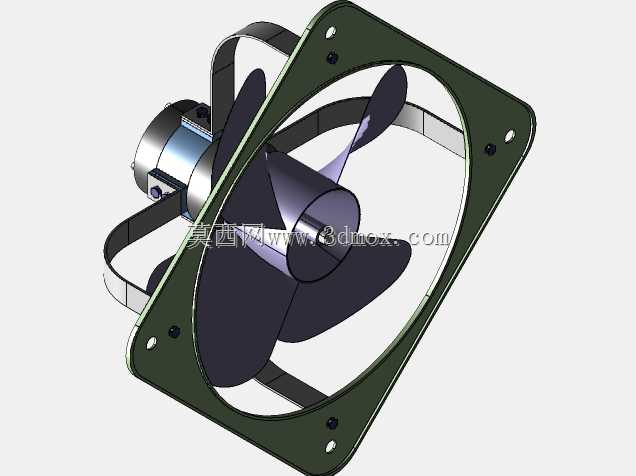

这款冷却装置主要面向小空间局部散热场景设计，可适配小型工业控制柜、桌面级实验设备、小型液压站的局部降温需求，依靠强制对流实现空气与待冷却介质的热量交换，相比自然散热结构换热效率提升明显。装置整体采用上下分层的结构布局，上层为轴流风机与换热芯体集成段，下层为介质储放与管路连接段，安装时可直接通过侧面预留的安装孔位固定在竖直安装面，也可放置在水平支撑面使用，安装边界预留足够的操作空间，侧面进出风位置预留不小于五十毫米的通风间隙即可满足散热风量要求，不会出现风阻过大导致的风量衰减问题。设计过程中优先考虑了部件的装配可行性，风机扇叶与壳体之间预留了合理的转动间隙，既避免运转过程中出现剐蹭干涉，也尽可能缩小了壳体的整体尺寸，减少不必要的空间占用。换热段的壳体侧面采用蜂窝状通风格栅设计，在保证壳体结构强度的同时最大化通风面积，让气流可以均匀穿过换热区域，避免出现局部通风死角导致的换热不均问题。管路连接部分采用三通接头结构，可同时接入两路待冷却介质回路，无需额外加装分流管路，简化了外接管路的布置难度，适配更多不同的管路连接场景。结构设计阶段同步完成了运动学仿真验证，对风机扇叶的转动轨迹、装配干涉情况做了全行程校验，确保扇叶在全转速运转范围内不会与周边壳体、格栅结构发生碰撞，各连接部件的固定位置都做了应力校核，长期运转下不会出现结构松动移位的问题。装置外壳采用金属材质加工，兼顾结构强度与散热性能，外层壳体同时起到导流罩的作用，将风机驱动的气流全部导向换热区域，避免气流散逸导致的换热效率下降。进出风方向采用直进直出的流道设计，风路阻力小，相同风机功率下可以获得更大的通风量，提升整体散热能力。
