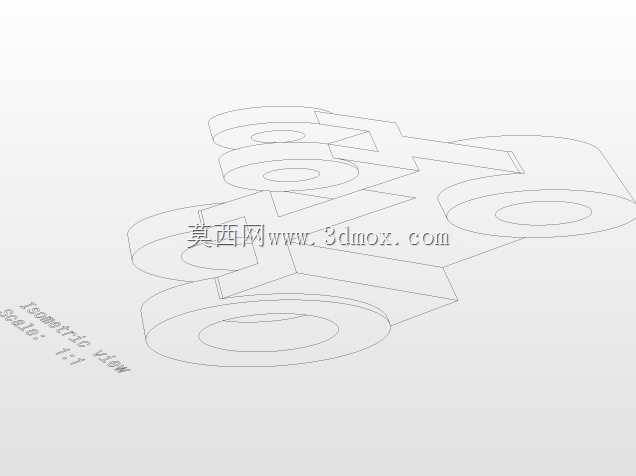

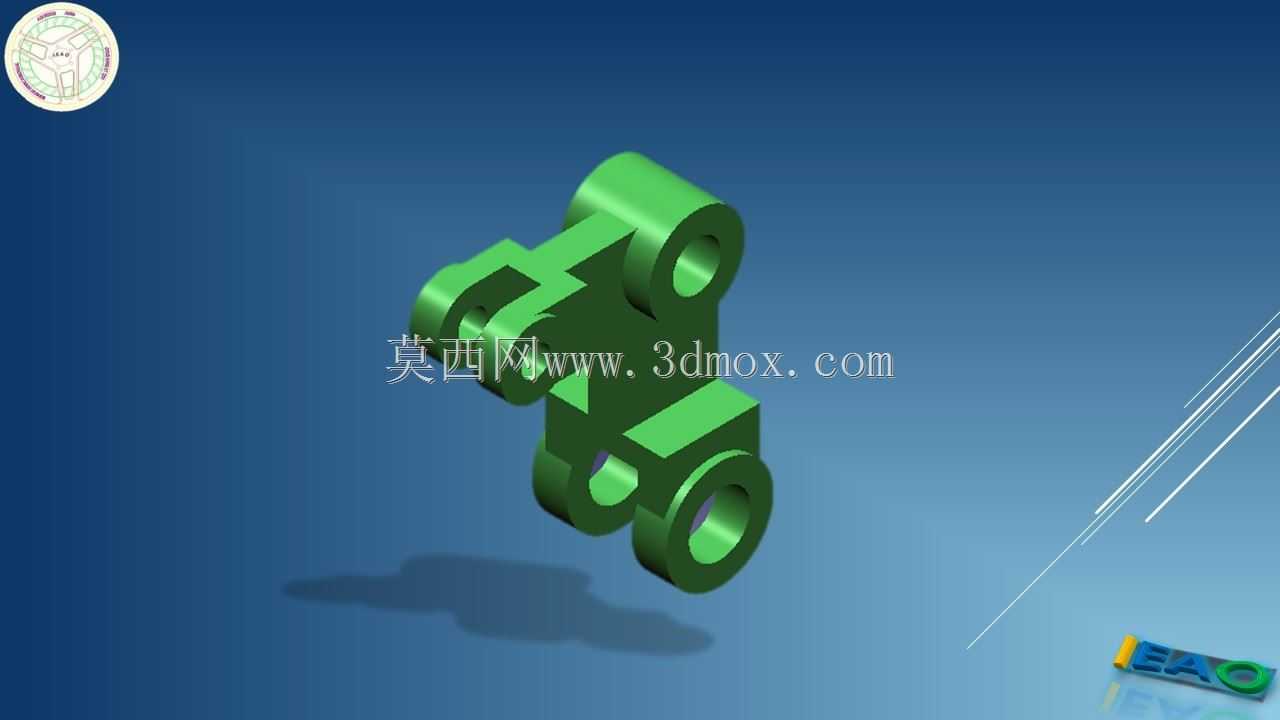

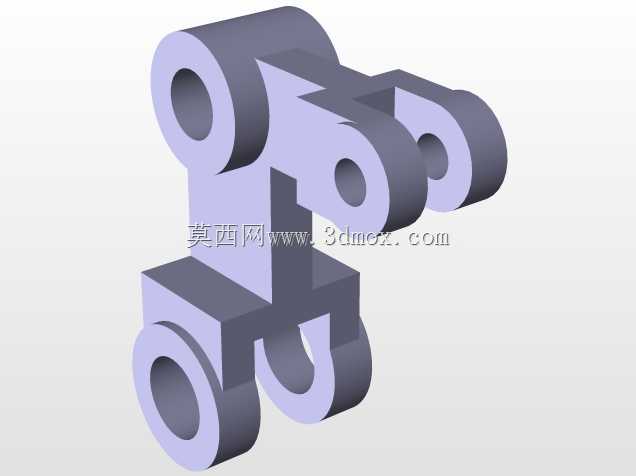

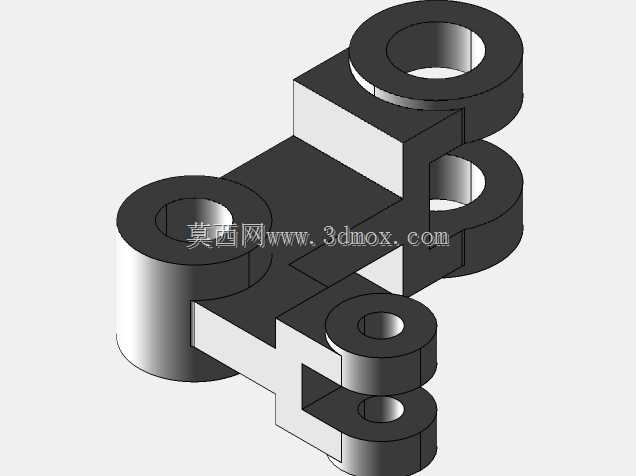

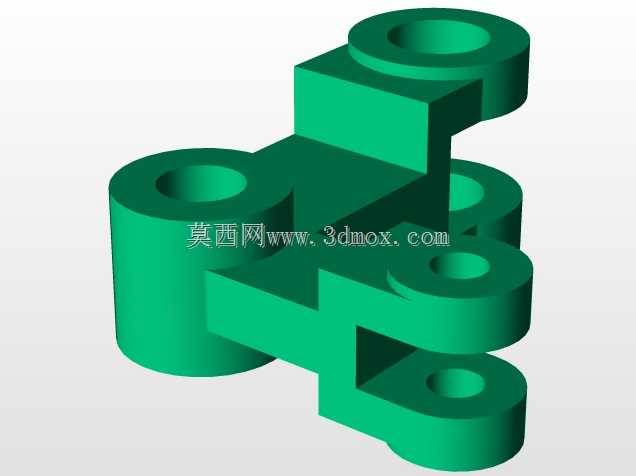

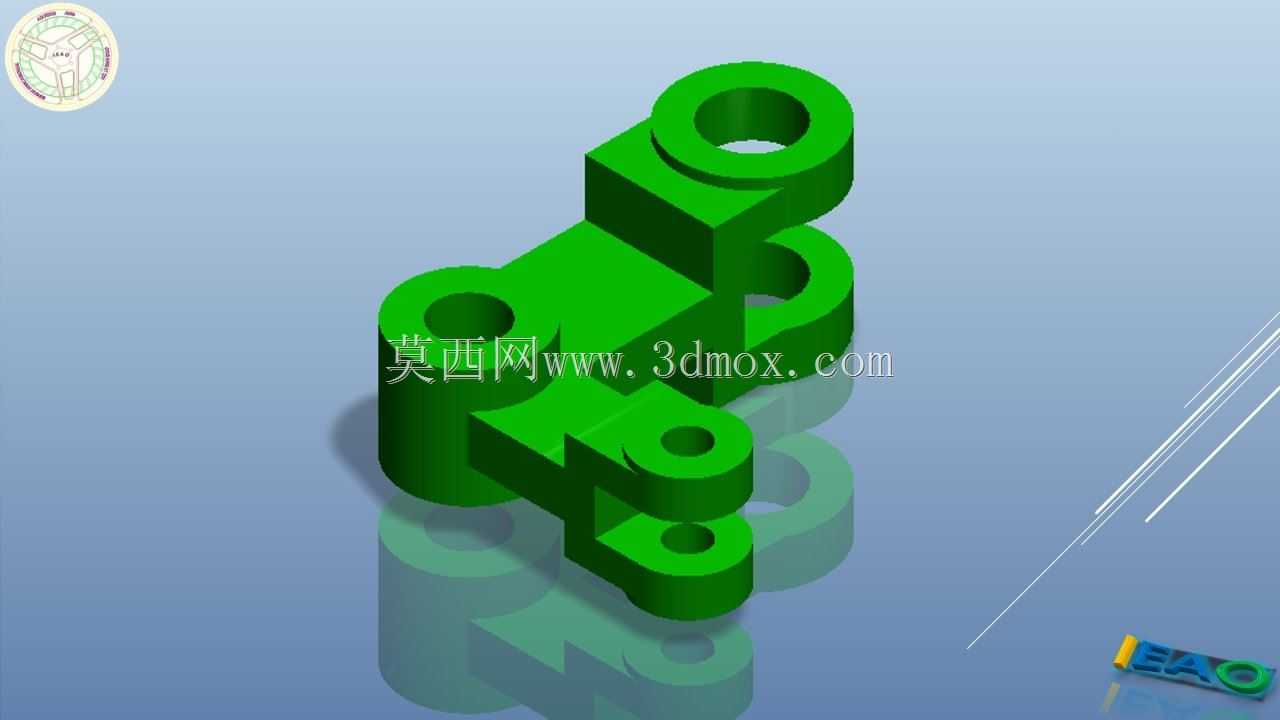

这类双铰接式连接支架多用于需要实现小角度相对摆动的机械传动链路中,常见于轻工自动化生产线的连杆传动组、小型输送设备的张紧调节机构、非标工装夹具的活动压臂连接位,也可作为小型执行元件的安装支座使用,能够在连接两个相对运动构件的同时,提供稳定的支撑限位,避免传动过程中出现侧向窜动。从结构设计逻辑来看,主体采用一体化块状基体设计,上下两端对称布置同轴铰接孔,孔位内壁预留了标准衬套安装余量,可根据实际载荷需求选配铜基衬套或是滚针轴承,降低铰接转动时的磨损速率,延长构件使用寿命。基体中部的凸台结构并非冗余设计,一方面是为了增强整体结构的抗弯截面模量,在承受径向载荷时减少应力集中带来的形变风险,另一方面凸台侧面可作为安装定位基准面,装配时可直接贴合相邻构件的定位面,无需额外加工定位槽,减少装配工序的调整时长。设计阶段需要重点关注两个铰接孔的同轴度公差,若同轴度偏差超过0.02mm,装配后会出现转动卡滞、铰接轴偏磨的问题,因此建模时需要将孔位的基准统一设定在基体的中心对称面上,后续工程图出图时也需将该形位公差明确标注。安装边界方面,这类支架的整体外轮廓尺寸适配常规的小型机械安装空间,铰接孔的孔径适配直径8-12mm的标准铰接轴,基体侧面的安装平面预留了两个螺纹孔位,可直接通过内六角螺钉固定在相邻构件上,安装时需要注意铰接轴的轴向固定,通常采用轴用弹性挡圈配合孔位端面的挡圈槽实现轴向限位,避免设备运行过程中铰接轴脱出。在实际应用场景中,这类支架往往承受周期性的交变载荷,因此建模时已经对孔位边缘、凸台衔接处做了圆角过渡处理,避免尖角位置产生应力集中导致构件疲劳断裂,同时整体结构的壁厚经过载荷校核,在满足强度要求的前提下尽可能减少材料占用,兼顾轻量化与结构强度需求。不同于普通的固定式连接支座,这类双铰接结构能够补偿相邻构件在运行过程中产生的小范围位置偏差,降低传动链路的装配精度要求,在非标自动化设备的改造项目中应用十分广泛,无需对原有设备的安装位做大幅改动即可直接替换原有老化的连接构件。
