工业设备用金属阻尼防振支撑构件

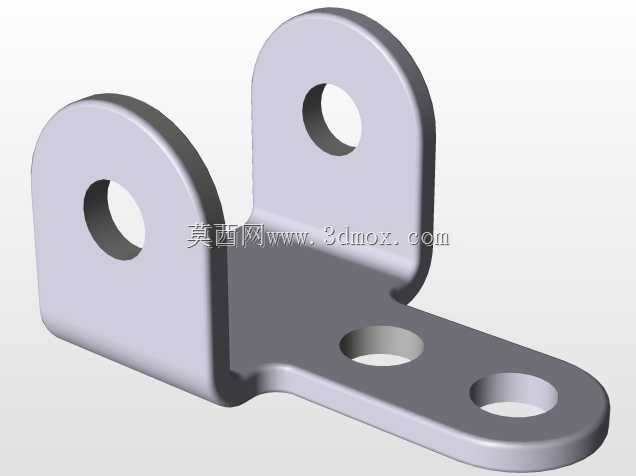

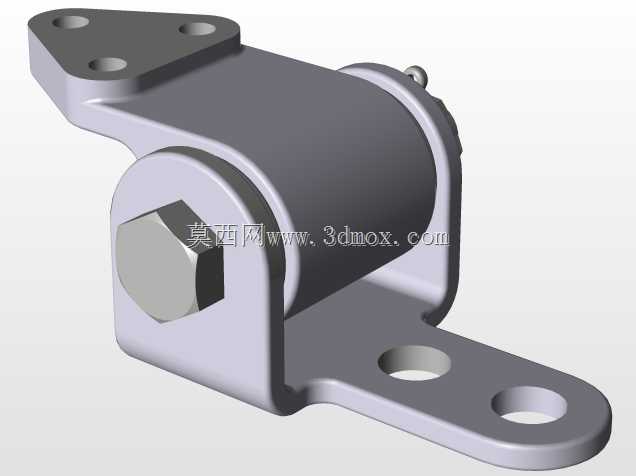

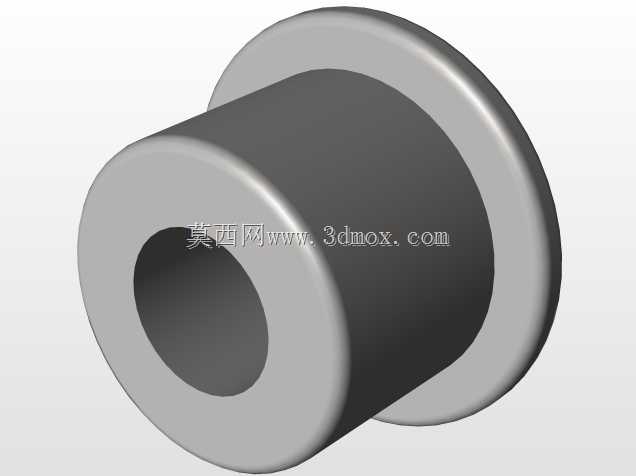

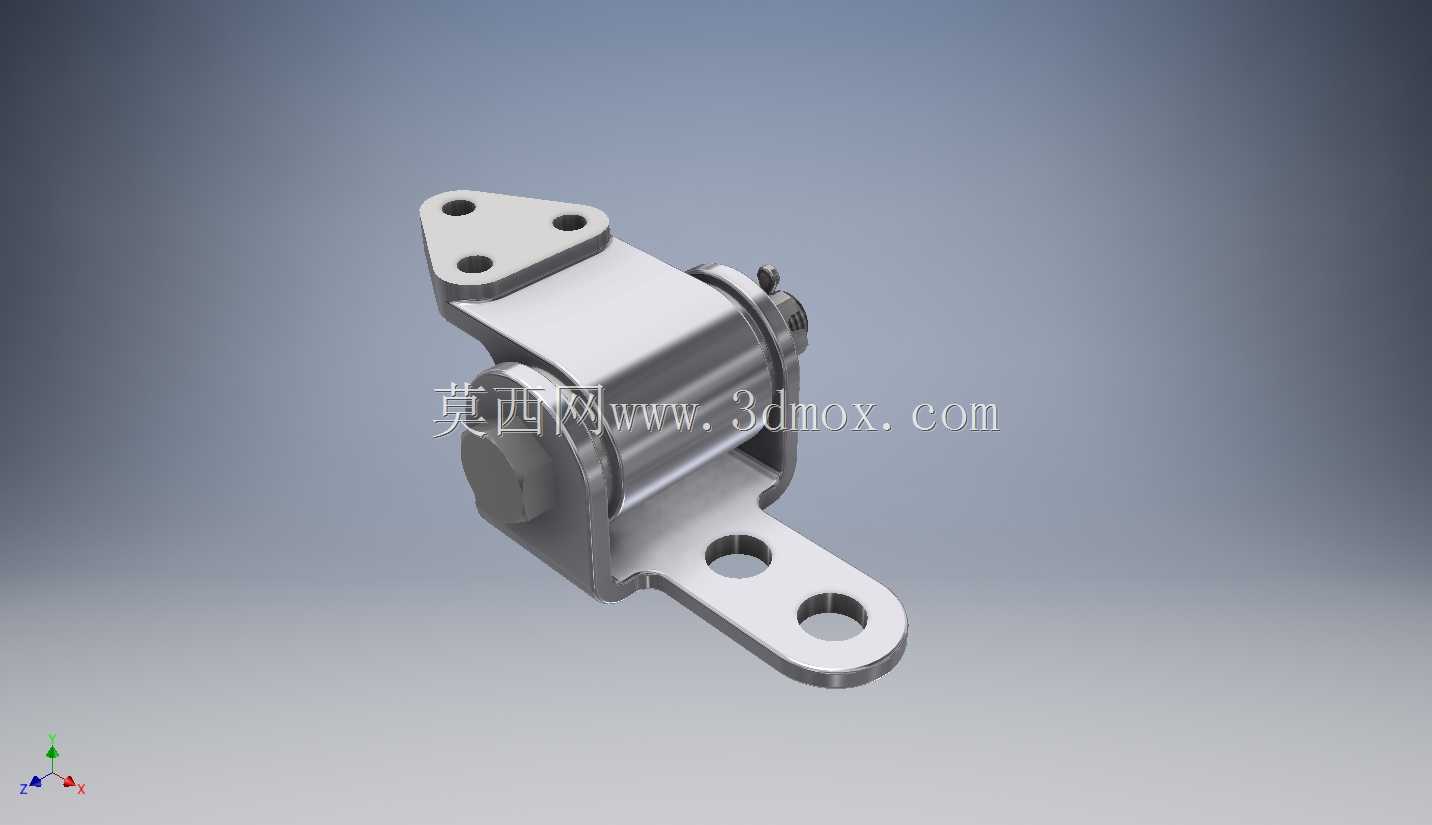

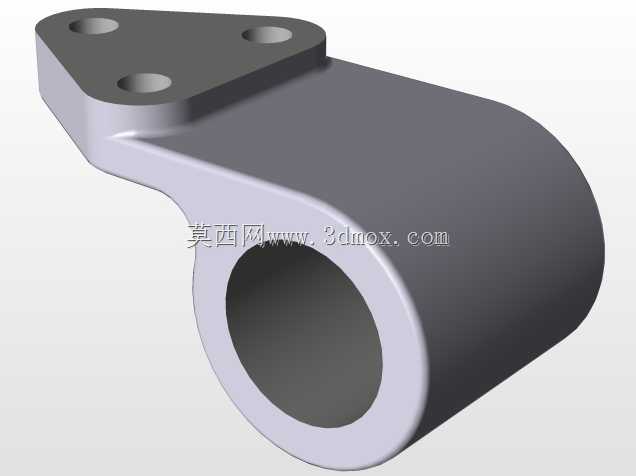

这类防振支撑构件多应用在存在持续振动激励的工业设备安装场景中，比如车载机载设备舱内的精密仪器固定、中小型动力机组的机架连接、流水线检测工位的传感模块安装等位置，核心作用是阻断振动传递路径，避免外部振动传导至精密部件引发测量偏差、零件松动或疲劳损坏，同时也能缓冲构件自身运行产生的振动向外传递，降低整体设备的运行共振风险。从结构设计来看，该构件采用分体式组合结构，上部三角安装板设置三个均匀分布的安装孔，用于对接需要被隔振的设备端，孔位的排布角度经过受力校核，能保证三个固定点受力均匀，避免单侧受力过大导致的隔振胶层偏磨；下部延伸出的双耳安装支脚设置两个同轴安装孔，用于和设备底座或安装机架固定，支脚的弯折角度经过优化，在保证安装操作空间的同时，尽可能缩短力的传递路径，减少结构自身的形变余量。中间的主体隔振舱采用金属外壳包裹阻尼芯体的结构，金属外壳采用冲压折弯成型工艺，边角做圆弧过渡处理，避免应力集中，同时外壳的包裹结构能对内部阻尼芯体形成防护，避免工业环境中的油污、粉尘、切削液等介质侵蚀阻尼材料，延长构件的使用寿命。设计过程中需要重点匹配安装边界的尺寸约束，上部三角安装板的外接圆直径、下部支脚的孔间距、整体构件的总高度都需要和安装位的预留空间匹配，同时要核算安装孔的孔径公差，保证常用规格的固定螺栓能顺利穿入，不需要现场二次扩孔。在功能特性上，该构件能同时承受垂向、横向的多维度振动载荷，不同于普通平板式隔振垫只能应对垂向振动的局限，其包裹式阻尼结构能在各个方向提供均匀的阻尼刚度，在设备启停、变工况运行产生的冲击载荷下，也能提供足够的缓冲行程，避免刚性碰撞。实际选型应用时，需要根据被支撑设备的总重量、振动频率范围匹配对应阻尼硬度的芯体，同时要保证多个防振座的安装平面度误差控制在合理范围内，避免单个构件受力过载提前失效。
