机械式剪板机传动结构三维设计

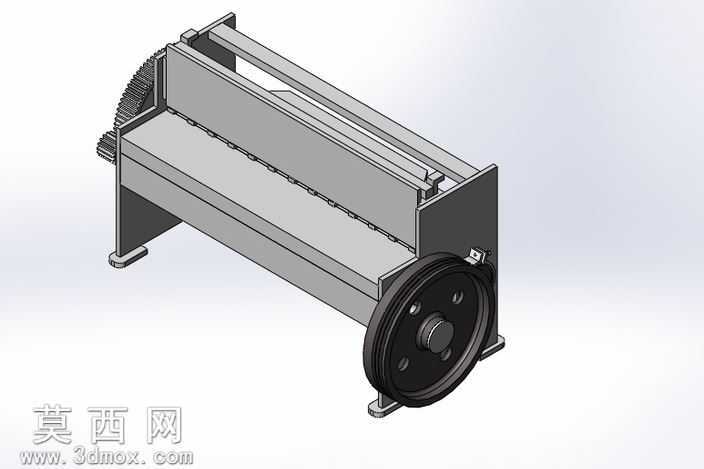

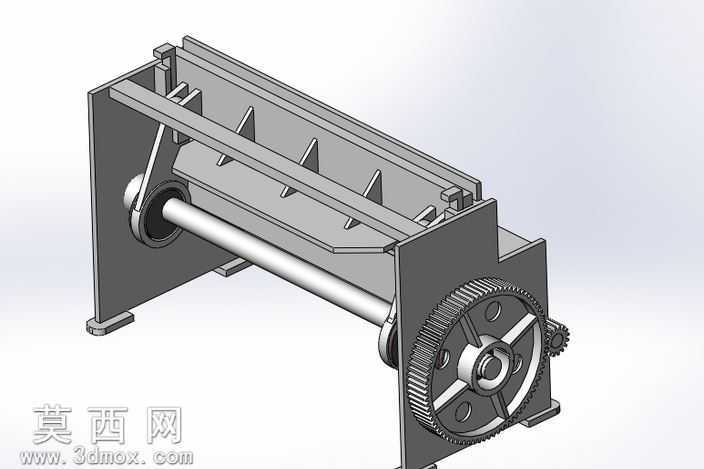

本模型为机械式剪板机完整装配体，采用三维建模软件完成全参数化设计，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现传统机械剪板机的核心传动与执行结构。建模阶段首先搭建两侧立式机架作为整体承载基础，机架采用厚钢板焊接结构的等效建模，底部设置安装支脚保证设备放置稳定性，机架上预留传动轴安装孔位、刀架滑动导向槽，所有孔位与槽体的位置公差通过草图约束精准控制，保证后续装配的同轴度与平行度要求。传动系统部分重点还原了齿轮减速传动结构，建模时对大直径从动齿轮、小直径主动齿轮的齿形进行参数化绘制，还原渐开线齿廓特征，齿轮与传动轴之间采用键连接结构，传动轴通过轴肩、套筒实现轴向定位，还原真实轴系零件的装配逻辑。执行剪切部分搭建了上刀架与下刀座结构，上刀架通过连杆机构与传动系统连接，刀架上设置多组三角形加强筋提升结构刚性，避免剪切作业时刀架变形影响剪切精度，下刀座固定在机架下部，与上刀架形成剪切配合副。模型渲染阶段采用金属哑光材质模拟机架铸铁质感，传动齿轮与传动轴采用光亮金属材质体现机加工零件的表面特征，整体渲染效果清晰区分不同功能部件，直观展示设备内部结构布局。设计思路上围绕传统机械剪板机的工作原理，通过齿轮减速获得大扭矩输出，配合连杆机构将传动轴的旋转运动转化为刀架的上下往复剪切运动，整体结构紧凑，传动路线清晰，完整复现了机械式剪板机的核心工作机制，可作为钣金加工设备结构学习、传动原理演示的参考模型，各部件之间保留了真实的装配间隙与运动自由度，能够直观模拟设备的运行动作逻辑。
