氨制冷系统带脱氨功能气液分离装置

在工业氨制冷场景中，尤其是采用氨溶液作为工质的吸收式制冷机组，气液夹带与工质纯度问题一直是影响机组运行效率的核心痛点，这款带脱氨功能的分离装置，正是针对这类工况开发的核心辅机设备。从实际应用场景来看，该装置通常安装在吸收式制冷机的发生器与冷凝器之间的管路上，承担着气液分离、不凝气脱除、工质缓冲的多重作用，避免未完全蒸发的液态氨液随气态工质进入后续换热设备造成液击，同时脱除氨溶液在循环过程中析出的不凝性气体，保障换热管路的换热效率，降低机组运行的背压损耗。

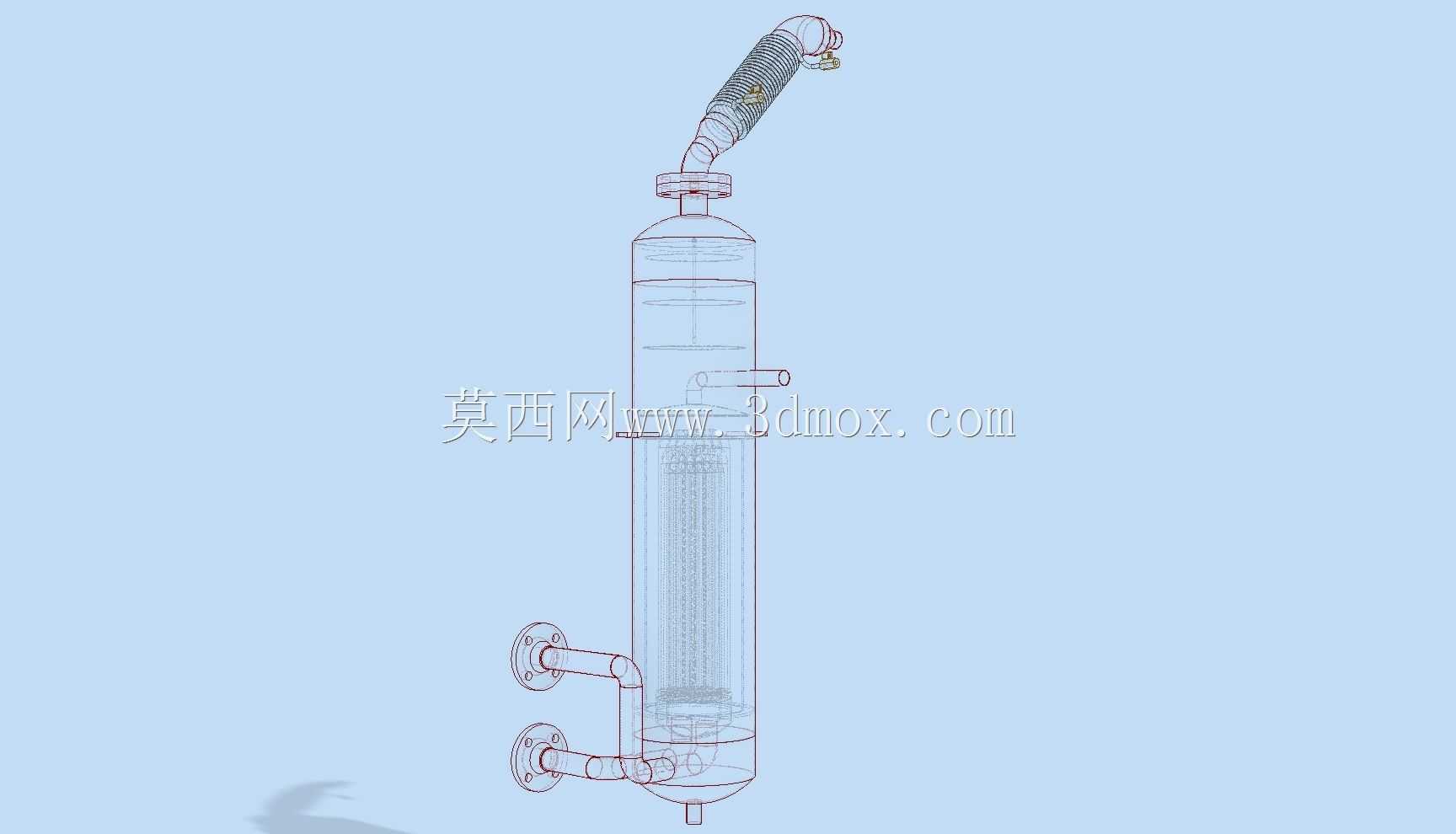

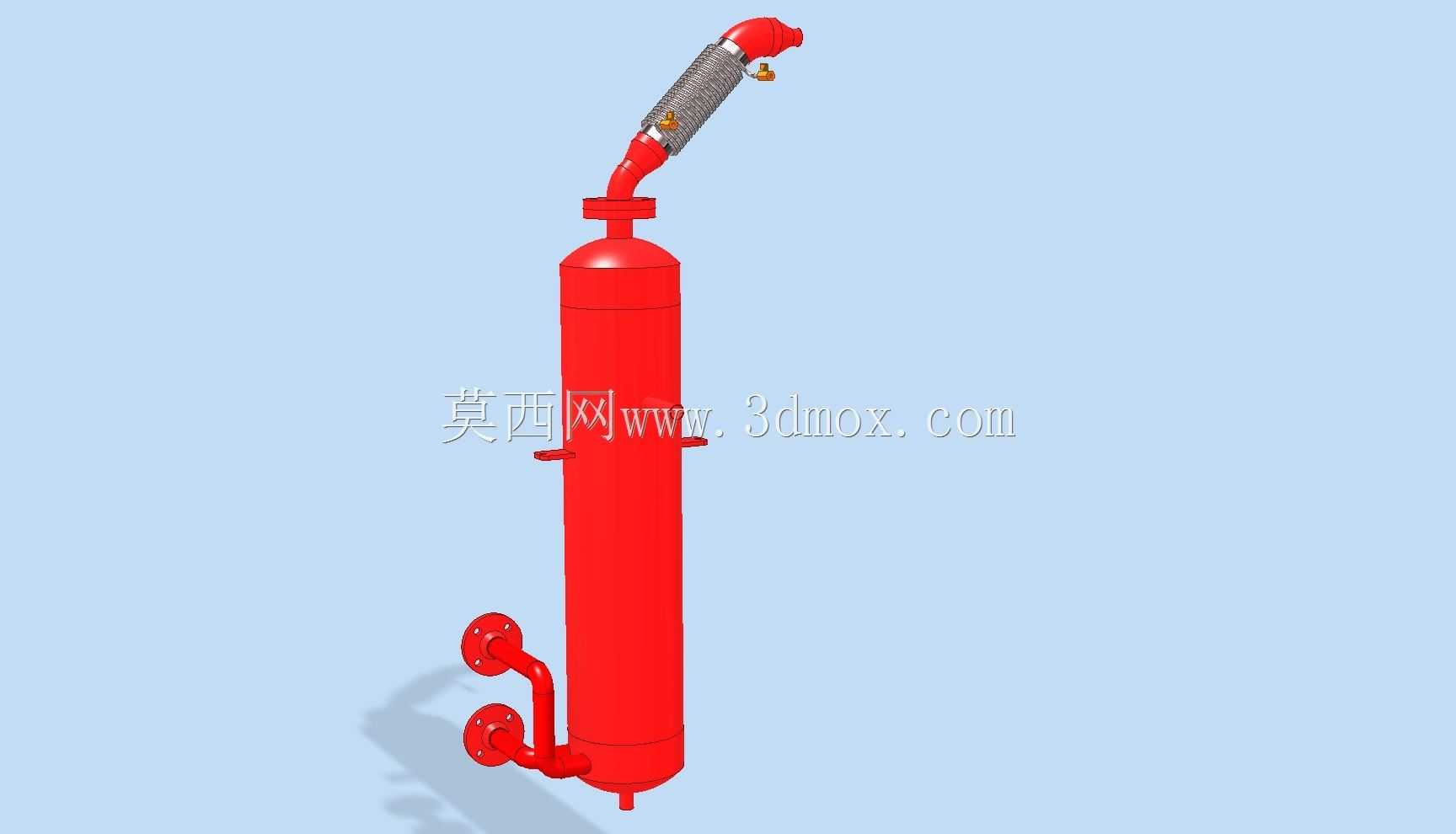

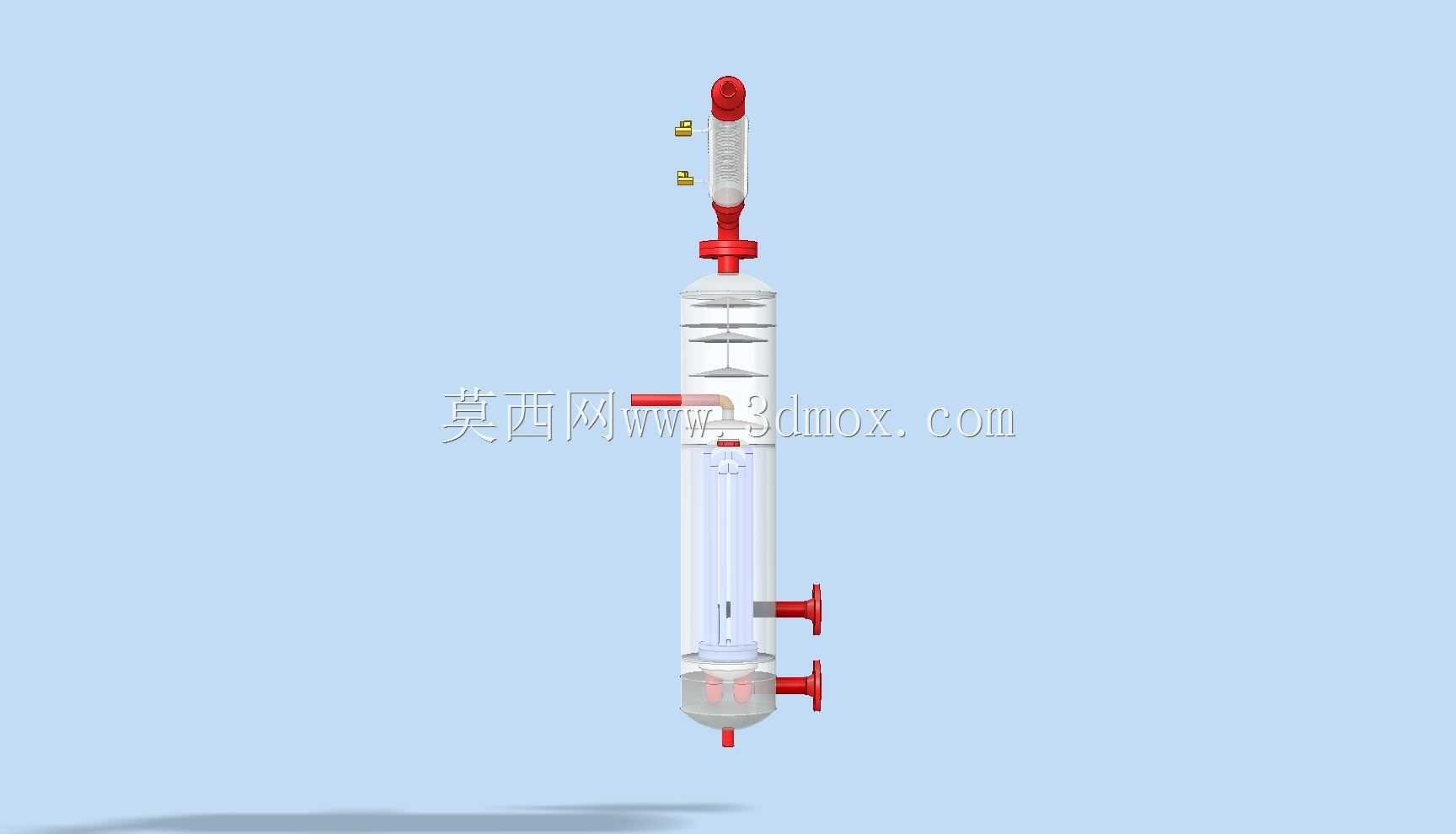

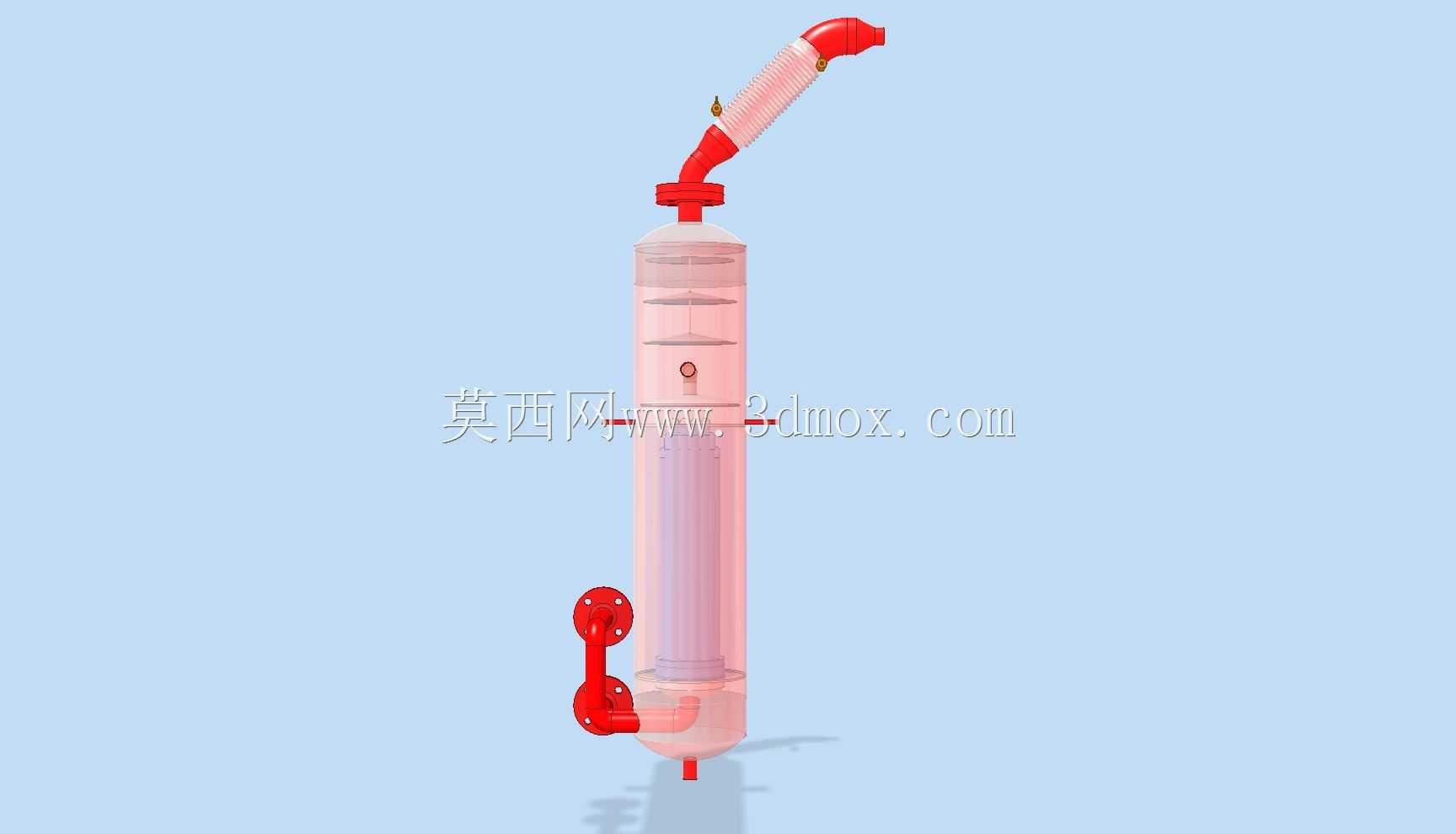

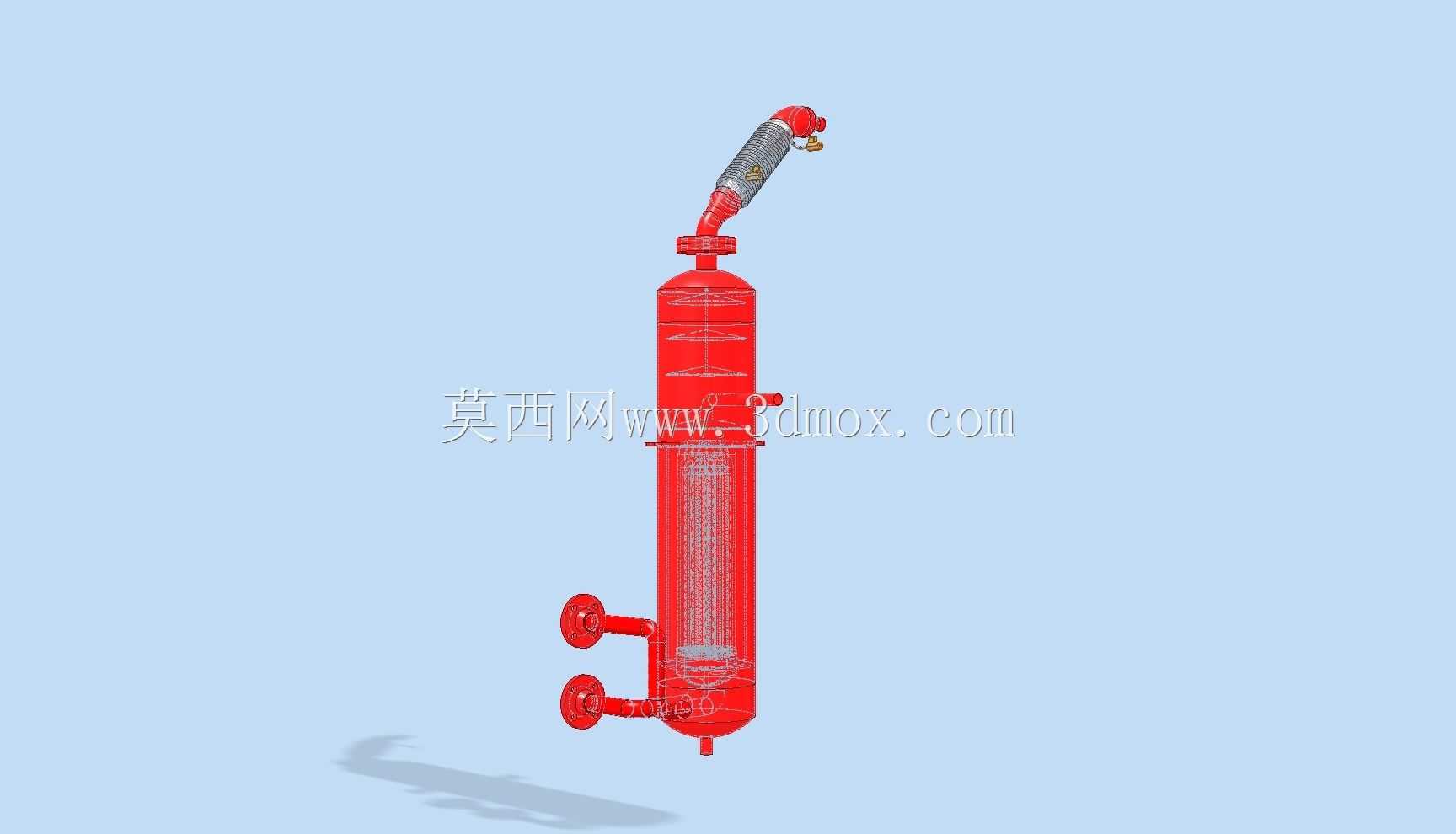

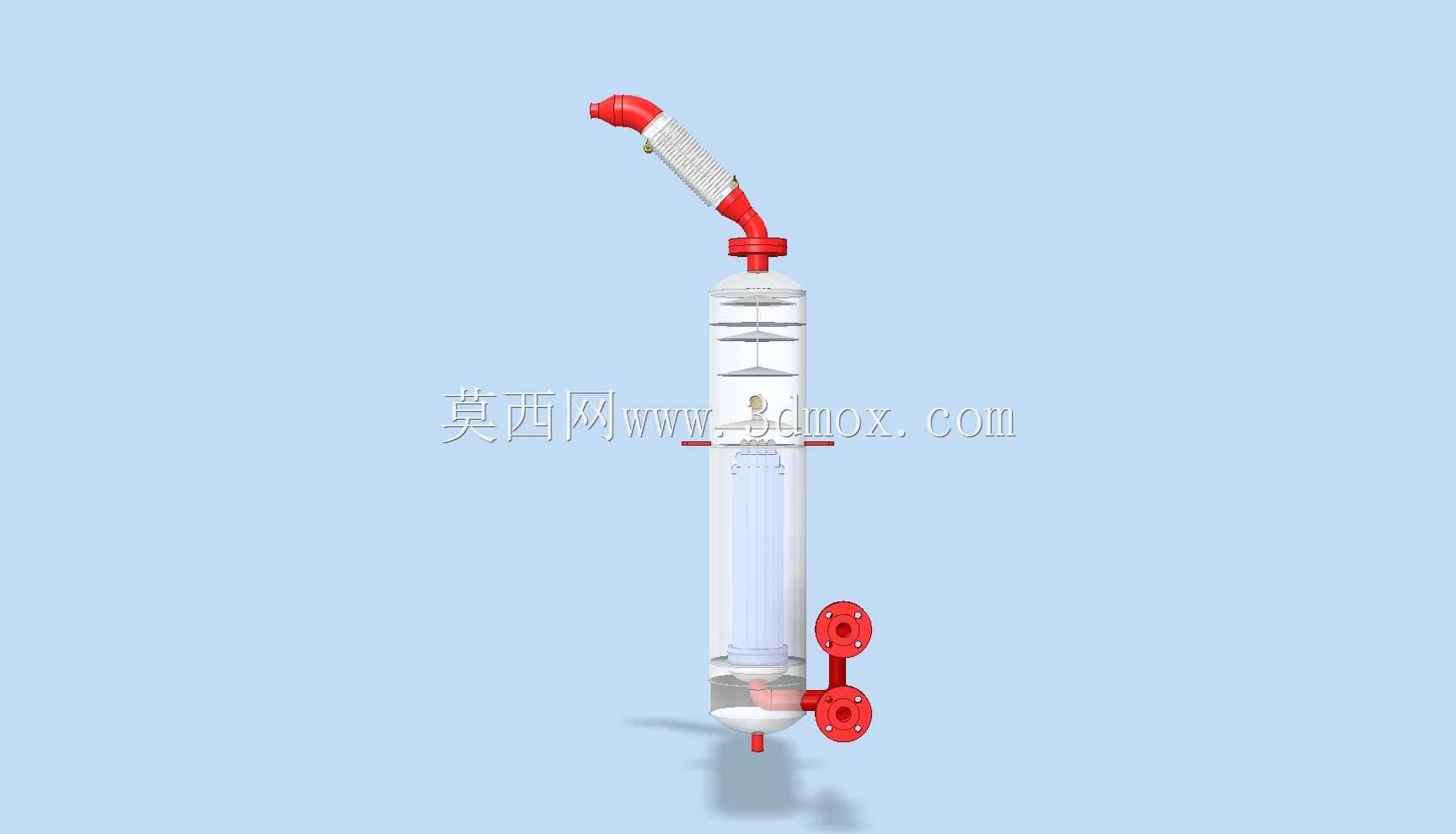

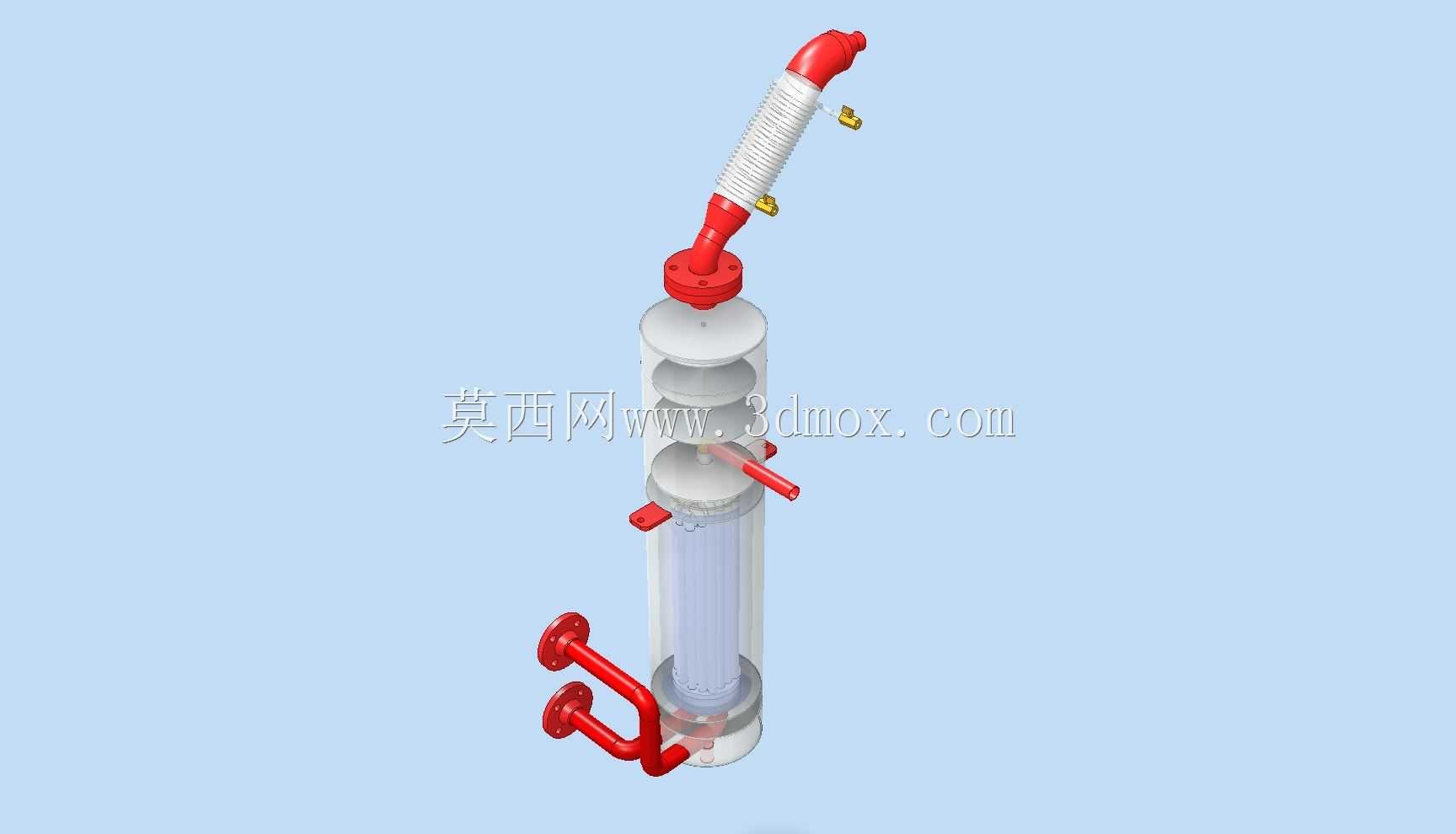

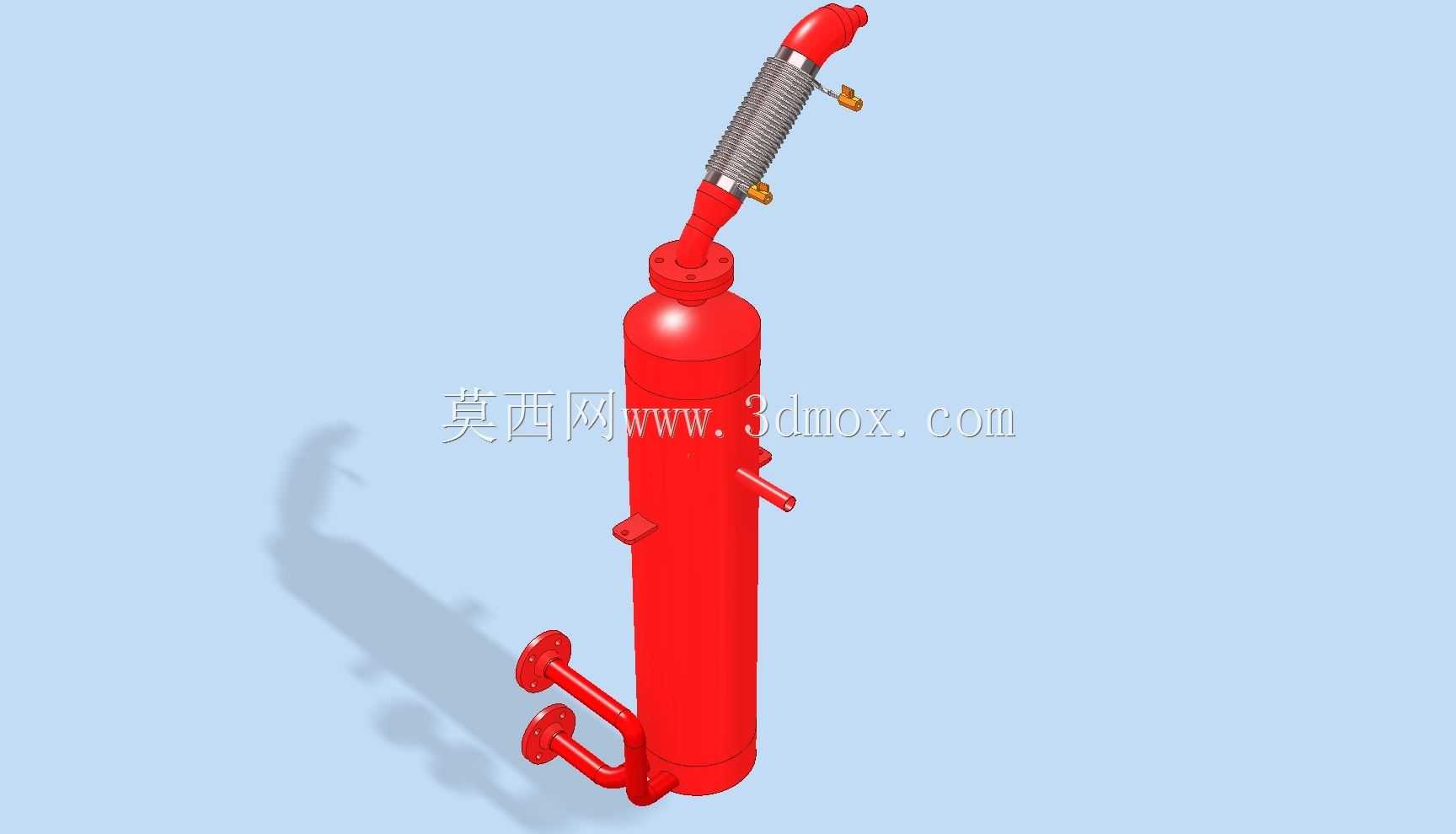

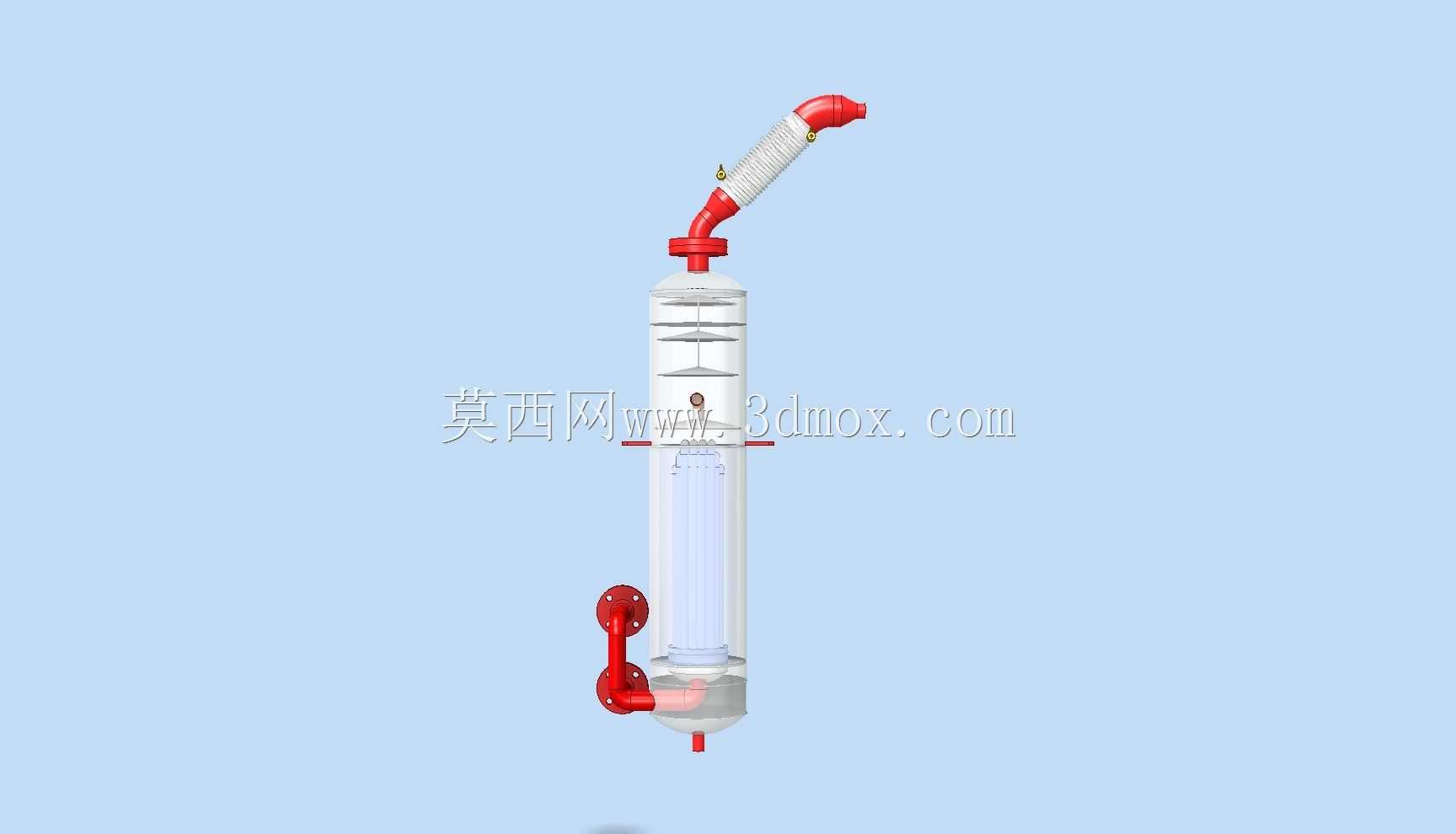

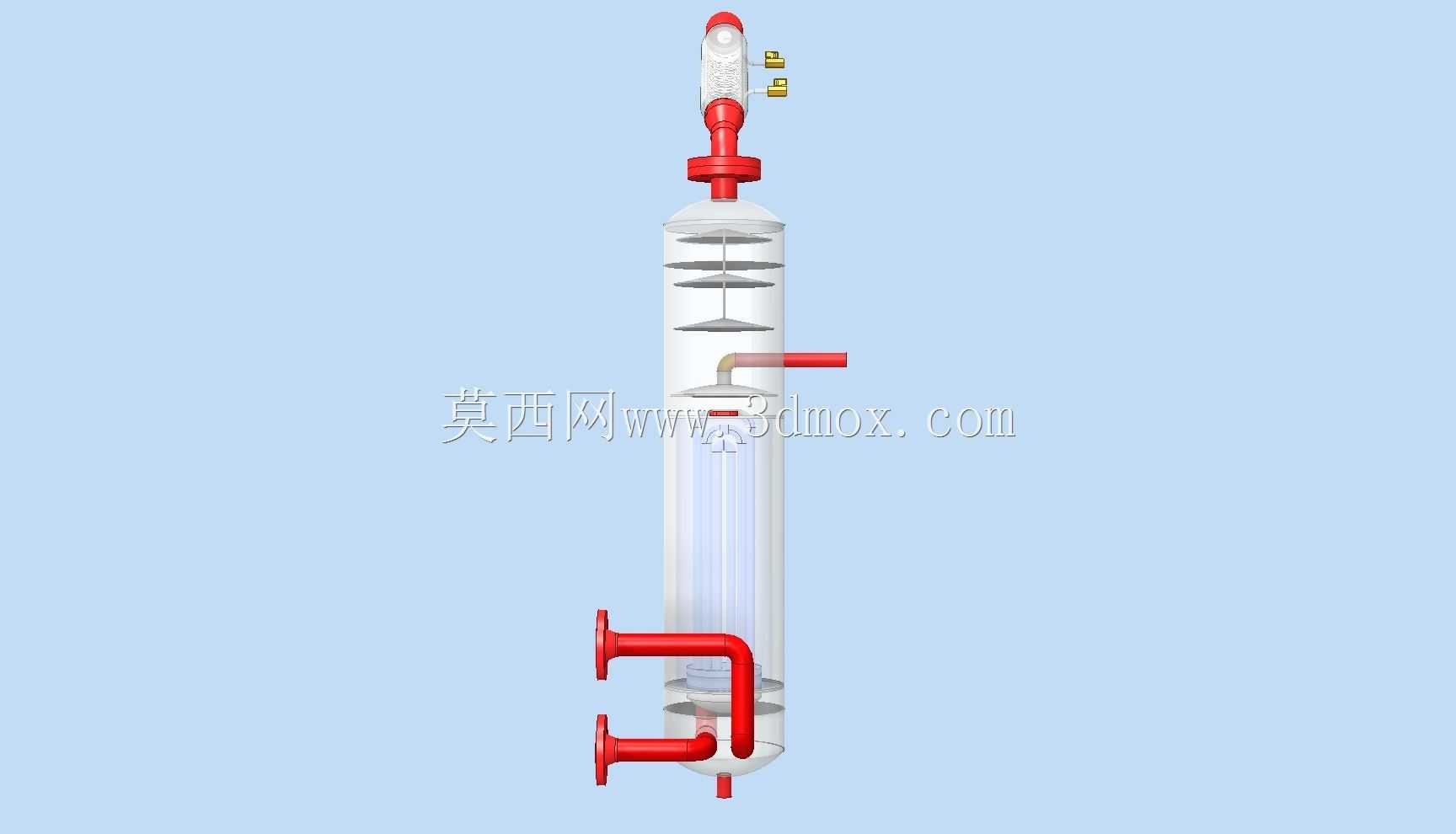

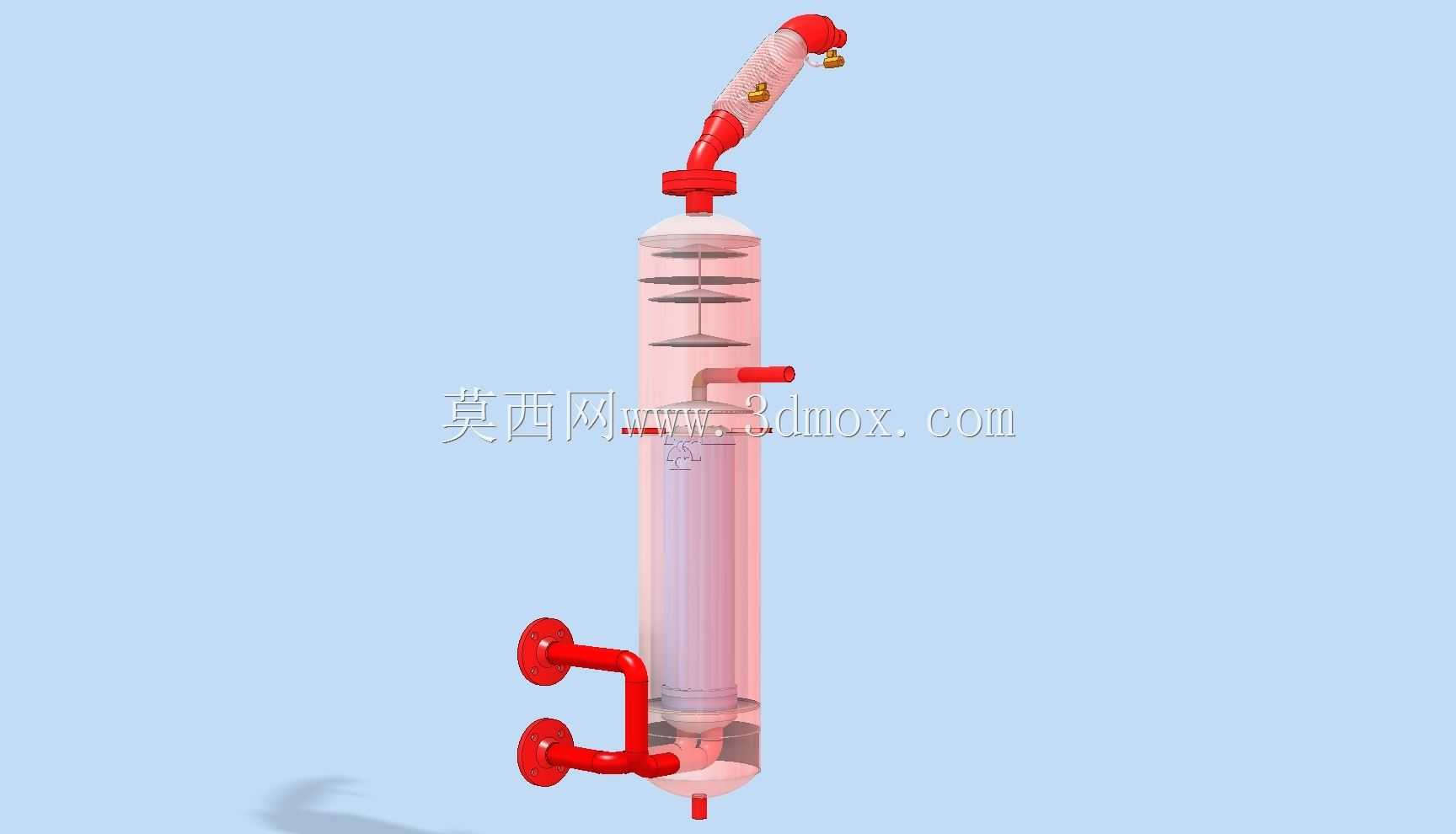

从功能特性上看，装置主体采用立式承压罐体结构，罐体顶部斜向安装的分离芯组件内置多层丝网捕集结构，当带液的气态氨工质从罐体中下部的进气接口进入罐体后，流速突然降低，大粒径液滴在重力作用下直接沉降至罐体底部，细小液滴随气流上升过程中被丝网捕集层拦截，聚结为大液滴后沿罐壁回流至底部储液区，脱液后的气态工质经顶部分离芯的出气口进入后续管路。罐体侧面设置的多组接口分别对应液位检测、安全泄压、不凝气排放、排液的功能，底部的两组并联管路接口用于连接溶液循环回路，将分离出的氨溶液导回发生器重新参与循环，侧面的小口径接口用于外接不凝气排出装置，将积聚在罐体上部的不凝性气体及时排出，避免不凝气占据换热空间降低制冷效率。

在设计思路上，这款装置充分考虑了氨工质的腐蚀性与承压要求，罐体采用无缝钢管卷制焊接成型，所有接口均采用焊接式法兰连接，避免螺纹连接在氨环境下出现密封失效问题，顶部分离芯采用快装式连接结构，方便后期检修时更换内部的捕集丝网，无需整体切割罐体。安装边界方面，立式罐体的底部设置有支撑脚，可直接固定在机组的钢制机架上，安装时需预留顶部分离芯的拆卸空间，侧面所有外接管路的排布需避开操作通道，液位检测接口的安装高度需与机组的液位控制系统匹配，保障液位监测数据的准确性，罐体的安装垂直度偏差需控制在千分之一以内，避免内部气流偏流导致分离效率下降。

从实际运行的角度出发，该装置的罐体容积匹配对应制冷量机组的工质循环量，既不会因为容积过小造成气液分离不充分，也不会因为容积过大导致工质充注量过多增加运行成本，内部丝网捕集层的孔隙率经过针对性匹配，在保障捕集效率的同时不会造成过大的气流阻力，避免增加压缩机或溶液泵的运行负载。
