1马力双级旋片式真空泵结构设计

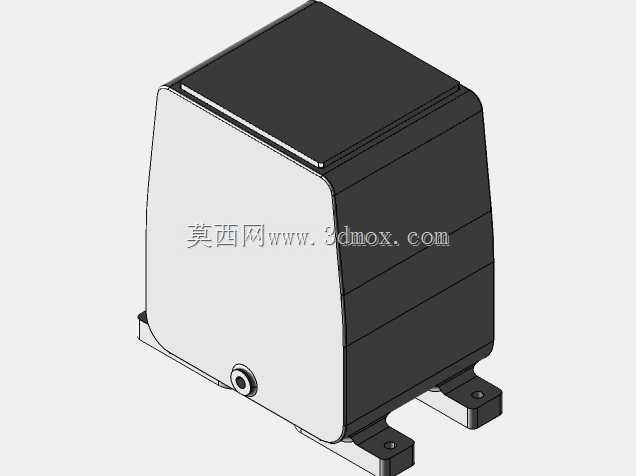

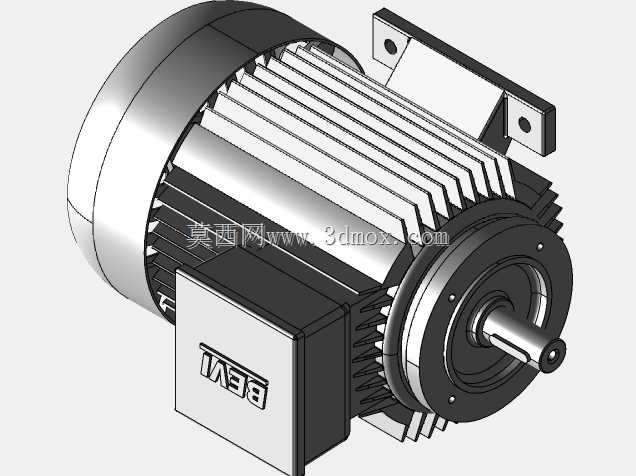

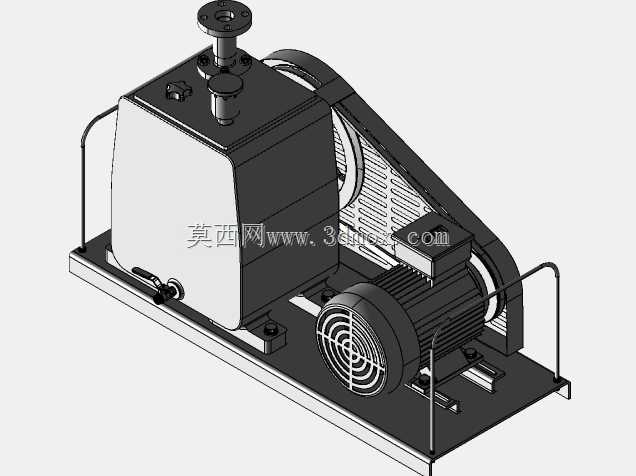

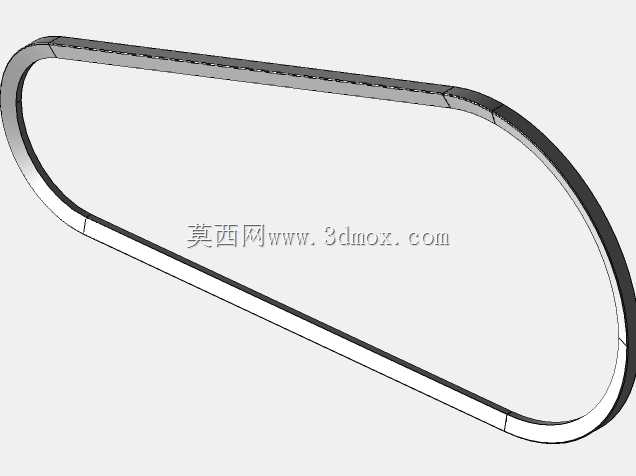

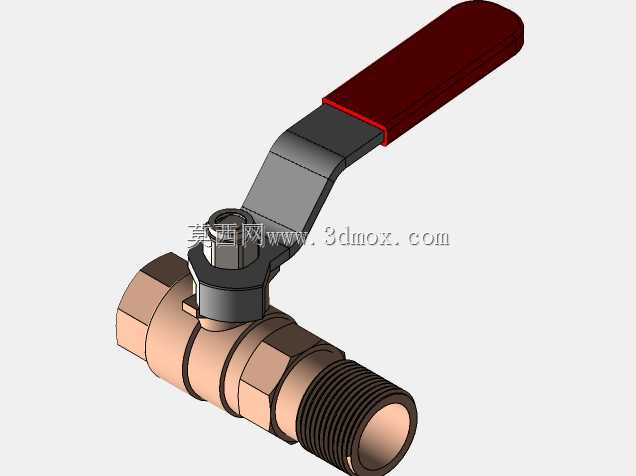

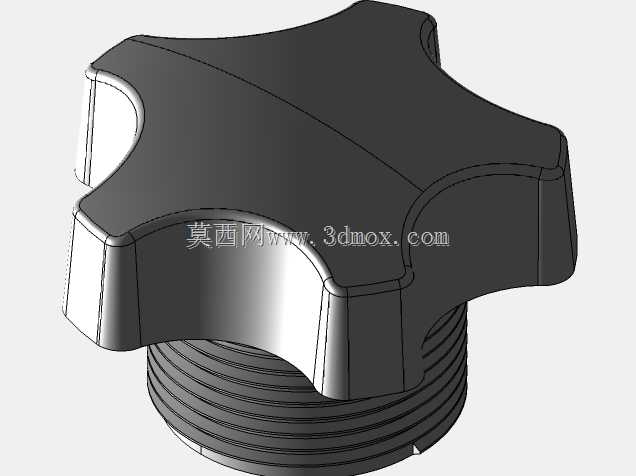

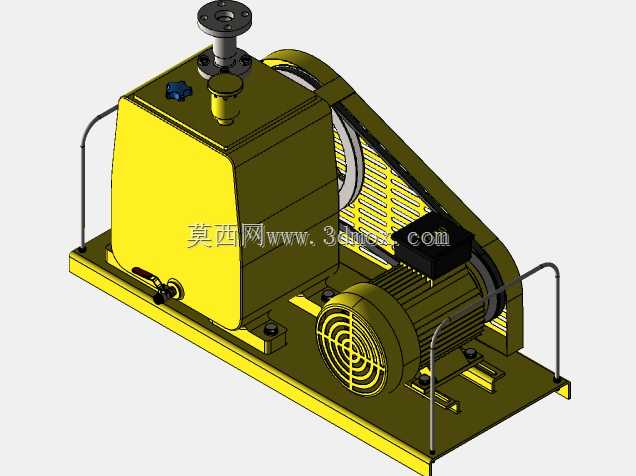

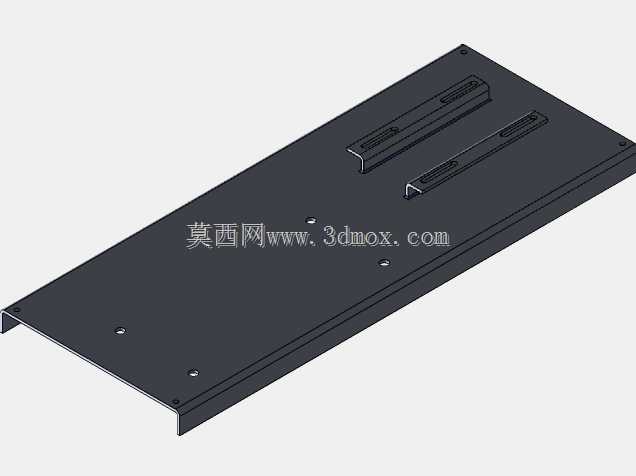

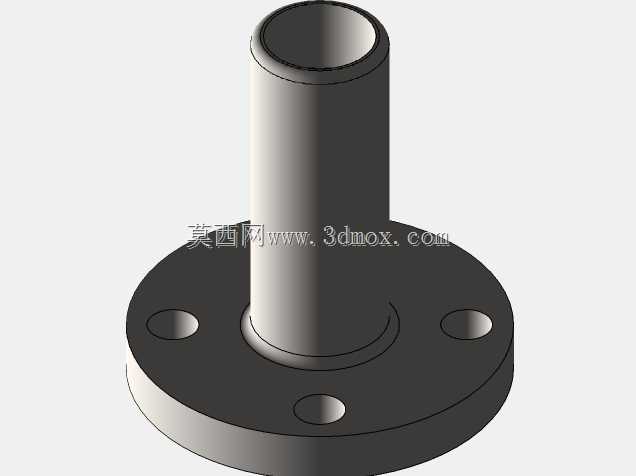

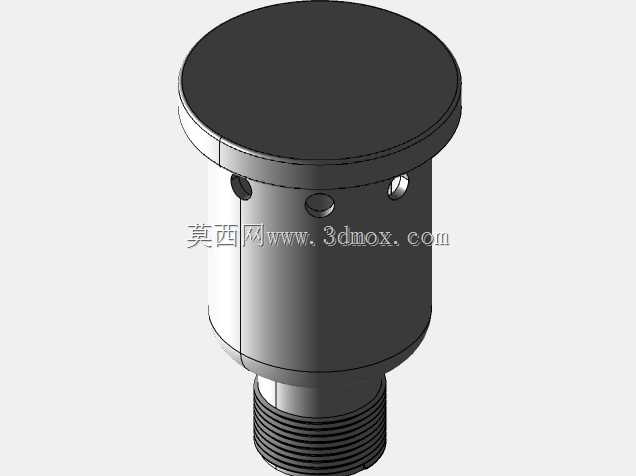

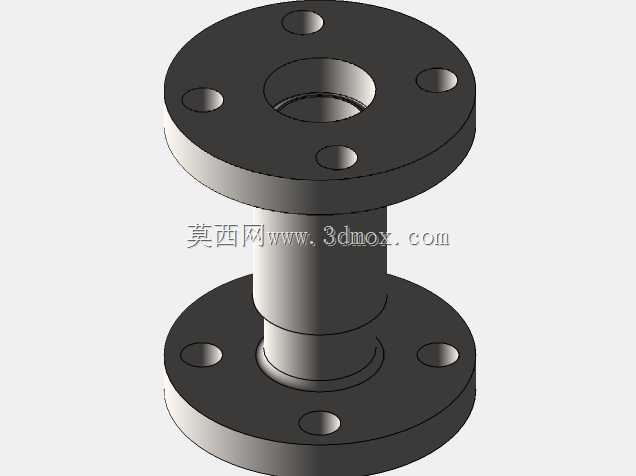

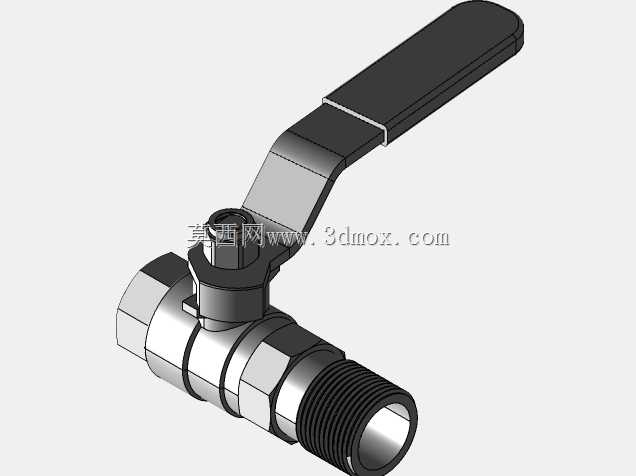

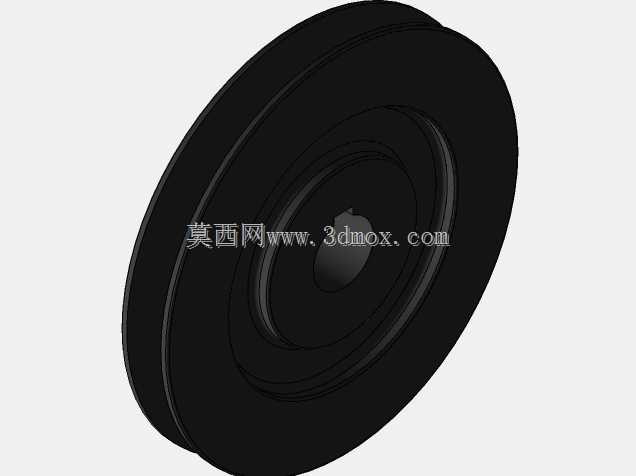

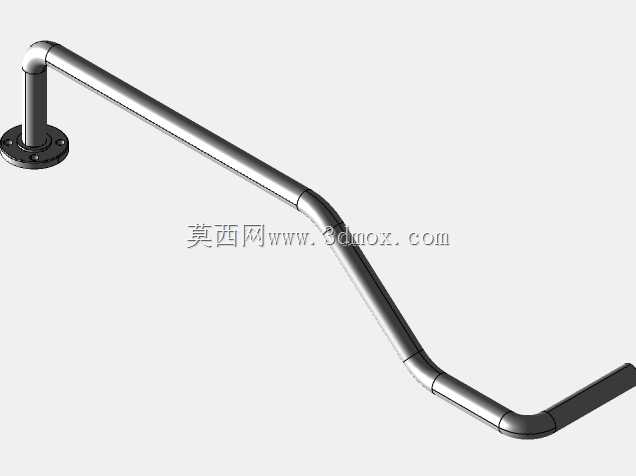

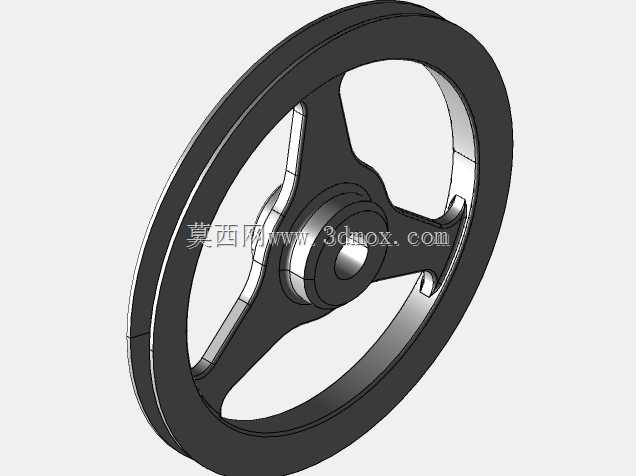

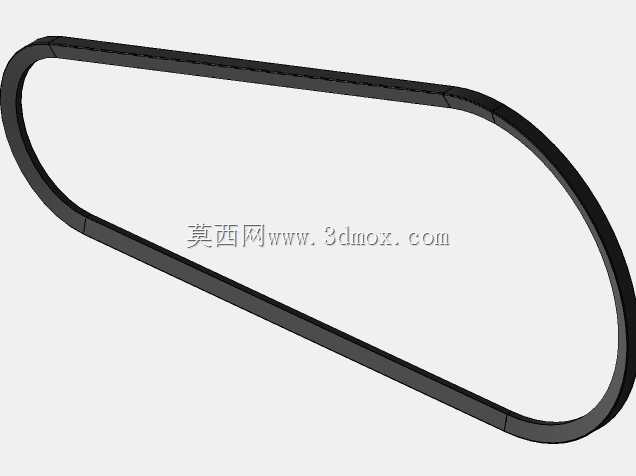

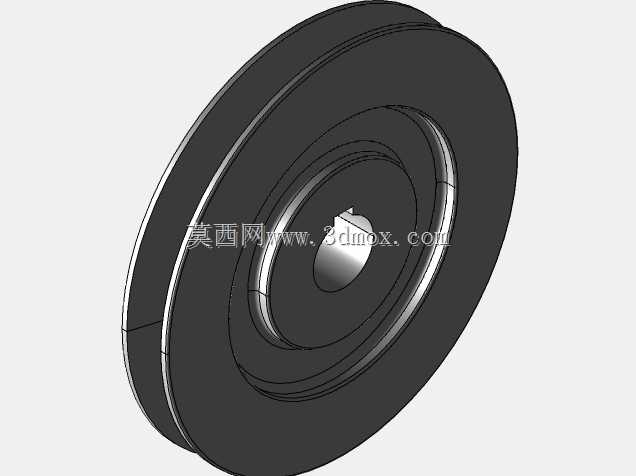

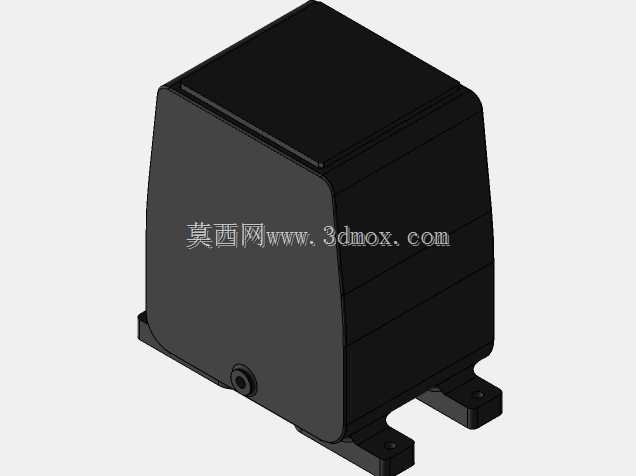

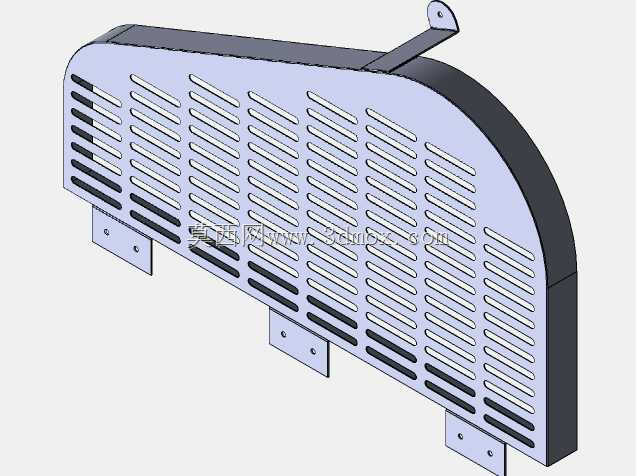

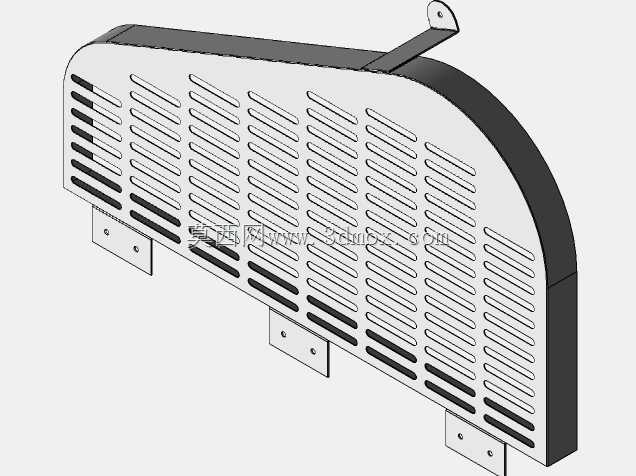

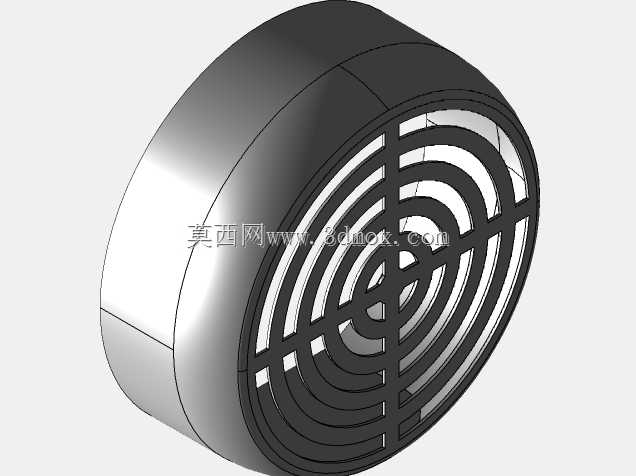

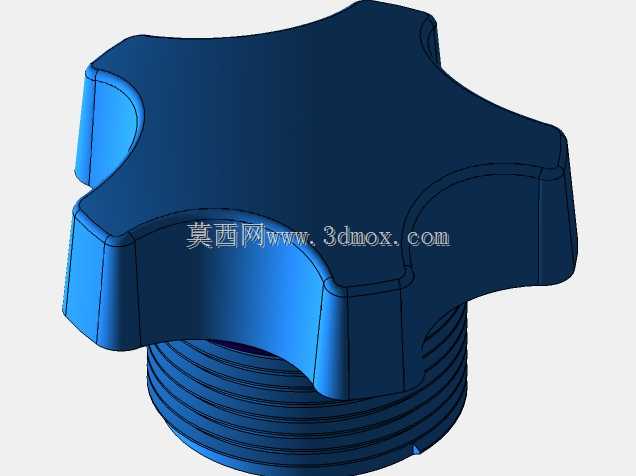

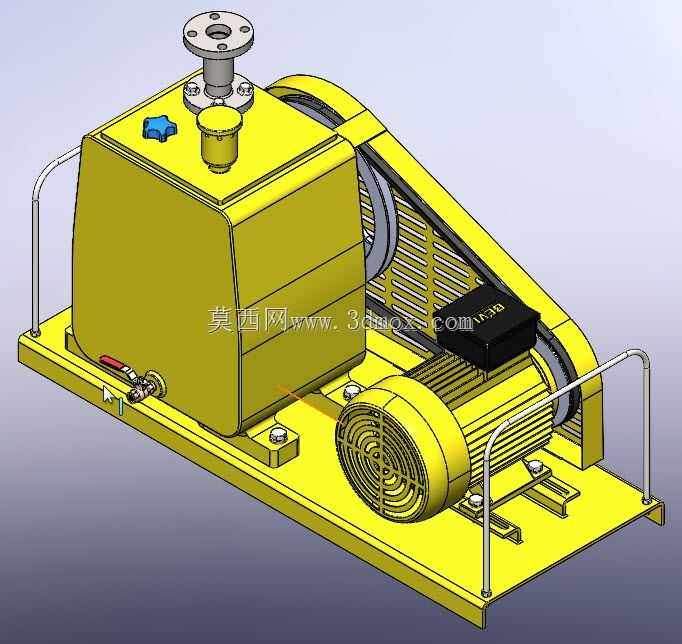

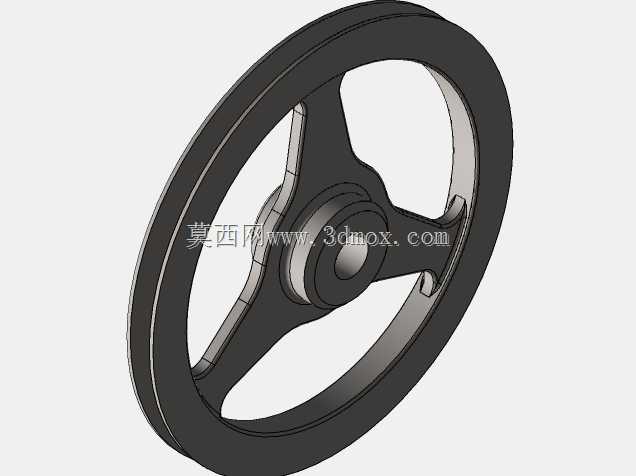

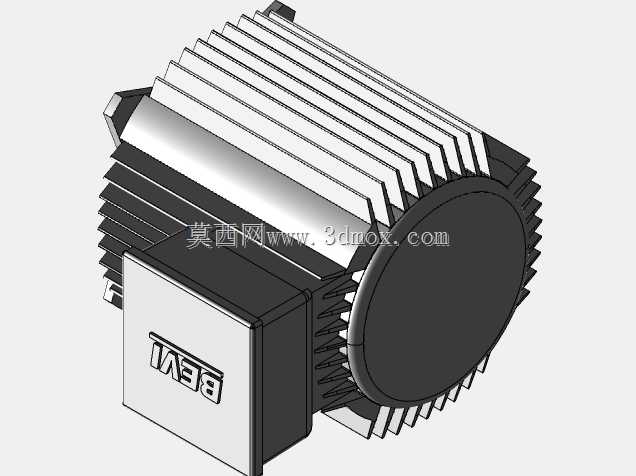

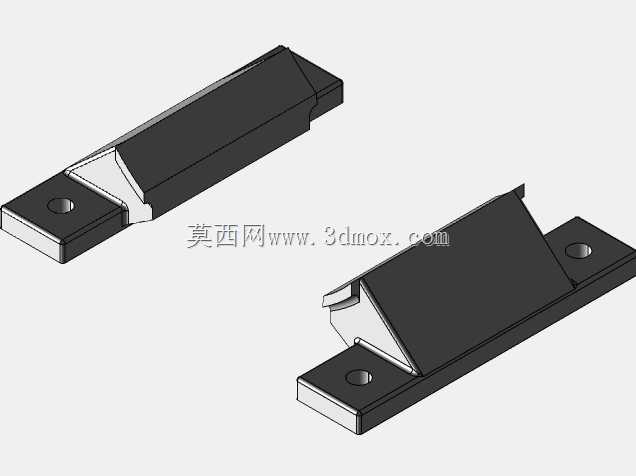

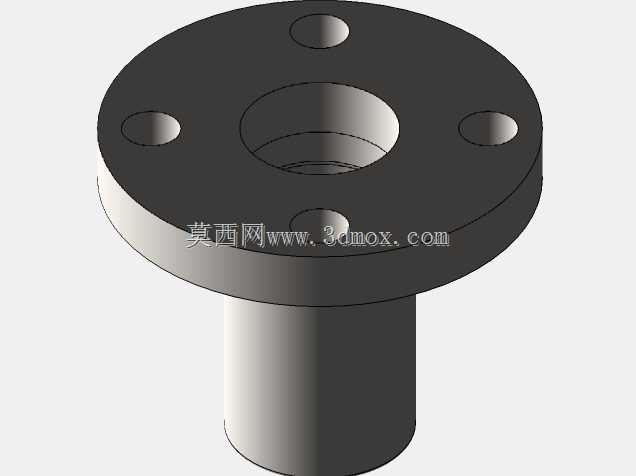

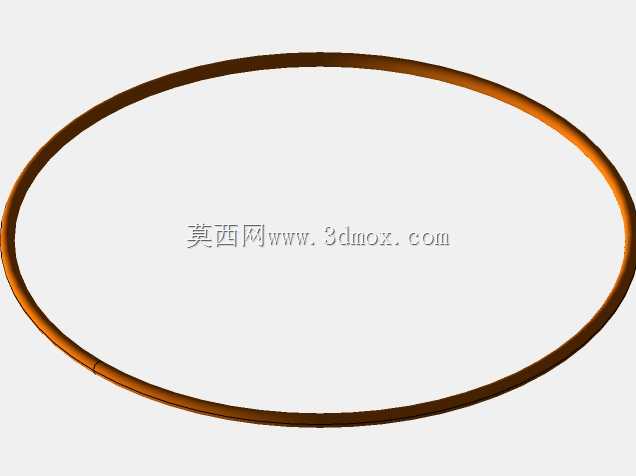

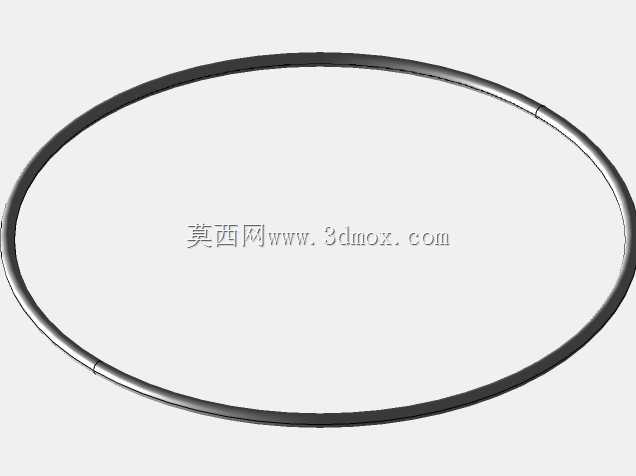

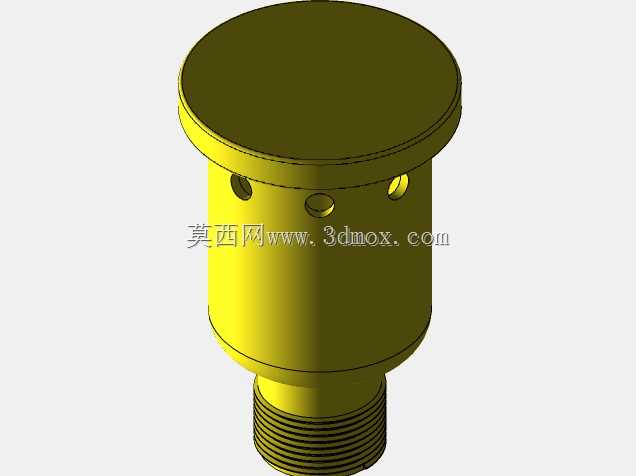

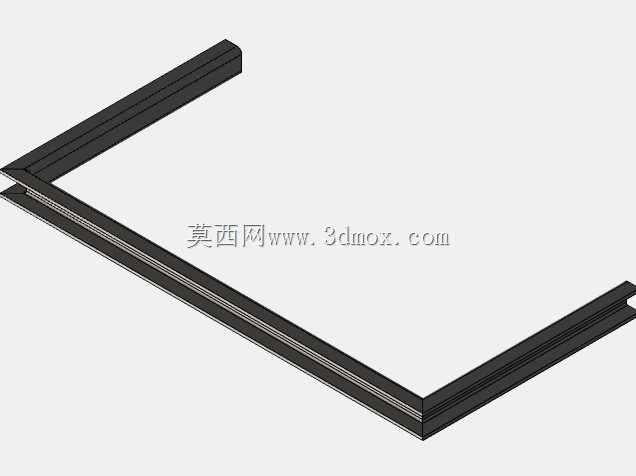

这款1马力规格的双级旋片真空泵，核心适配小型直燃式吸收制冷机组的真空建立与维持场景，在500冷吨量级的制冷制热一体化设备中，承担抽除系统内不凝性气体、维持蒸发器与吸收器侧高真空工况的作用，避免不凝气积聚导致的换热效率下降、制冷量衰减问题，也可拓展用于实验室真空抽滤、小型真空封装、树脂脱泡等需要粗中真空度的作业场景。设备采用皮带传动结构将电机输出动力传递至泵头，传动侧设置带散热格栅的护罩，既避免传动部件外露引发安全隐患，也能兼顾皮带运转过程的散热需求，防止长时间运转下皮带过热老化。泵头顶部设置法兰式进气接口，可直接对接系统真空管路，侧面预留加油口与油位观察结构，底部设置放油阀，方便日常运维过程的真空泵油更换与油位检查，泵体与电机共同安装在一体式冲压成型的钢制底座上，底座预留长条状安装孔，可适配不同安装基面的固定需求，安装时需注意底座水平度偏差控制在千分之二以内，避免泵轴偏磨导致的运转噪音增大、真空度不达标的问题。设计过程中优先考虑了泵腔的密封性能，双级结构的两级泵腔采用串联布置，前级泵先完成初步抽气，后级泵进一步压缩排气，相比单级泵可获得更低的极限真空度，更适配吸收式制冷系统对真空度的严苛要求；泵体侧面预留的管路接口可对接冷却系统，在长时间连续运转工况下，通过外接冷却管路带走泵头压缩气体产生的热量，避免泵油温度过高导致的粘度下降、密封性能劣化问题。电机端设置独立的散热风罩与接线盒，风罩采用网孔式结构，既保证冷却风的流通量，也能防止异物卷入电机风扇，接线盒采用密封结构，可适配一般工业车间的安装环境，避免粉尘、溅水对接线端子的影响。整机的安装边界需预留足够的运维空间，尤其是皮带护罩侧、放油阀侧、进气接口侧，需预留不小于150mm的操作空间，方便日常检查皮带张紧度、更换真空泵油、对接真空管路等操作；设备运转时的振动通过底座与安装基面的刚性连接传递，安装时可在底座与基面之间加装橡胶减震垫，降低振动对配套管路、周边精密设备的影响。泵头的排气结构设置内置油雾分离装置，可将排气中携带的真空泵油滴分离回流至泵腔，既减少真空泵油的损耗，也避免油雾直接排放污染作业环境。
