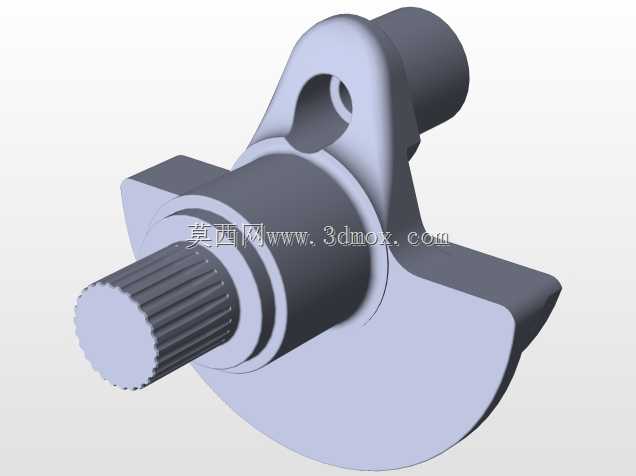

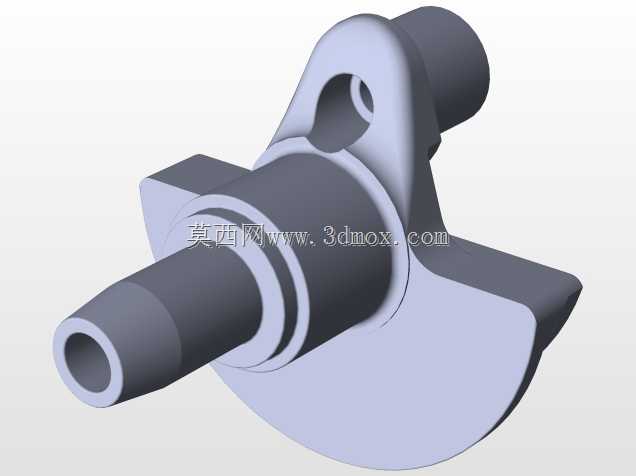

摩托车动力总成传动结构三维数模

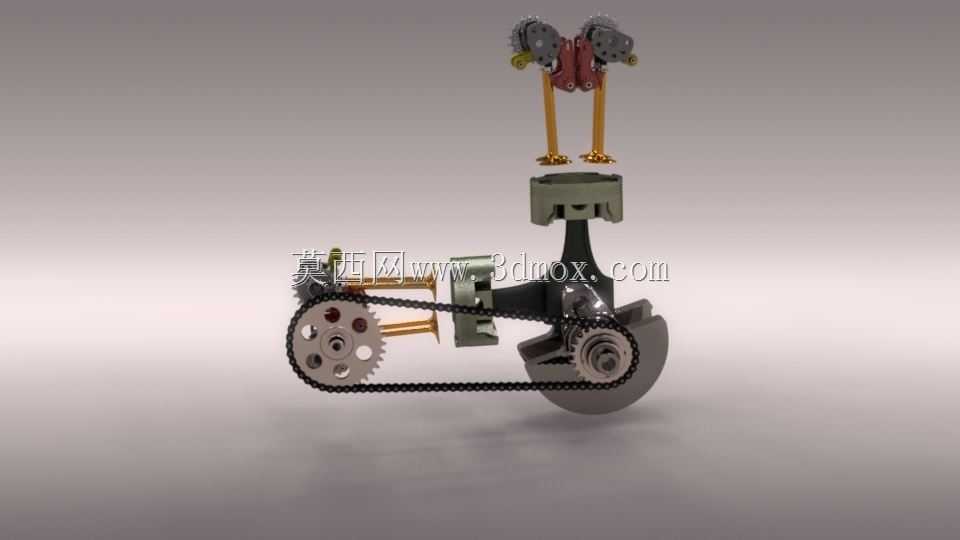

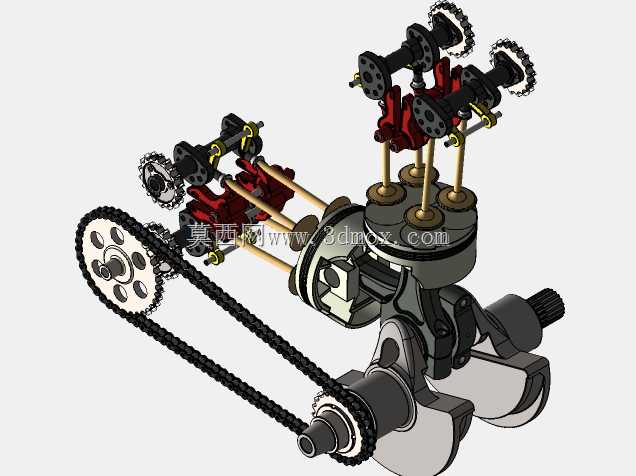

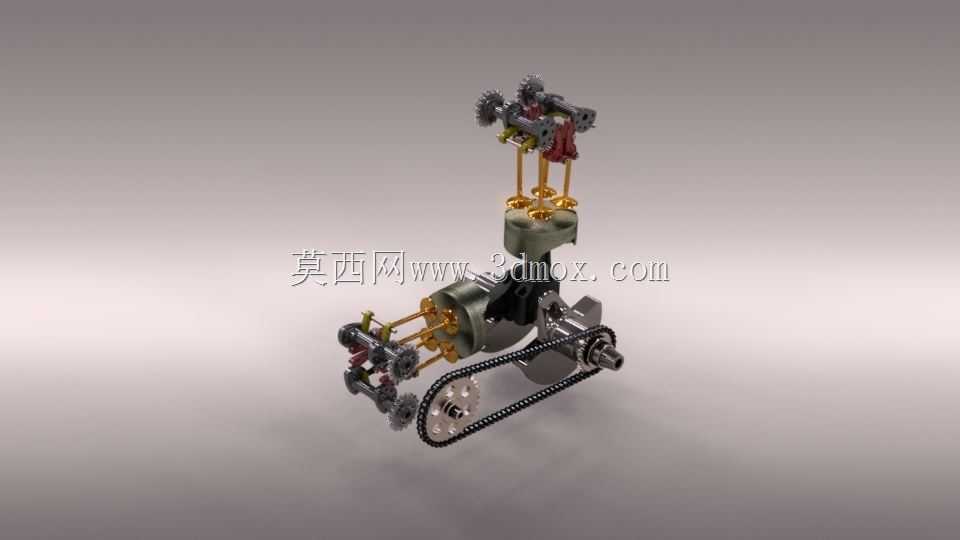

这套动力结构数模完整还原了小排量跨骑式摩托车单缸动力单元的核心传动与做功逻辑，在两轮代步、轻型越野摩托的整机研发场景中，可直接用于前期结构干涉校验、传动比匹配验证环节，也能作为维修教学、职业院校机械构造课程的具象演示载体。从实际使用场景来看，这类单缸动力单元多用于125cc到250cc排量区间的民用通勤摩托，需要兼顾低转速扭矩输出与高转速区间的动力持续性，数模中完整呈现的正时链条传动结构、顶置配气组件、曲柄连杆机构，完全对应量产机型的实际装配关系。设计过程中优先考虑了整车安装边界的适配性，整体结构沿曲轴轴向的宽度控制在180mm以内，缸头部分距离曲轴安装基准面的垂直高度为227mm，可适配多数跨骑车型的车架悬挂点位，不需要额外对车架主梁做切割改造，安装时仅需对应车架上的三个悬挂固定点完成锁紧，就能保证动力输出轴与后轮传动链轮的共面度，避免链条偏磨问题。功能特性上，数模还原了顶置凸轮轴配气结构的完整运动链路，正时链条通过曲轴端的主动链轮驱动凸轮轴转动，凸轮型线直接控制进排气门的开闭时序，配合活塞往复运动完成进气、压缩、做功、排气的完整循环，下部的初级减速齿轮与输出链轮的传动比设置，匹配了日常通勤场景下常用的40-60km/h经济时速对应的发动机转速区间，能有效降低长途骑行的动力损耗。建模时对各部件的配合间隙做了还原，比如活塞与缸壁的配合间隙、气门与导管的滑动间隙、链条张紧机构的预压行程都按照实际量产公差设置，在做运动仿真时可以直观观察到不同转速下配气机构的动作状态，也能校验高转速下气门弹簧的回位是否及时，避免出现气门碰活塞的干涉问题。传动链条部分的链节完全按照标准滚子链参数建模，每一节链节都保留了转动自由度，仿真时可以真实呈现链条与链轮啮合时的多边形效应，方便设计人员评估不同张紧力下的链条跳动量，优化张紧轮的安装位置。
