立式法兰连接凝聚式过滤装置结构

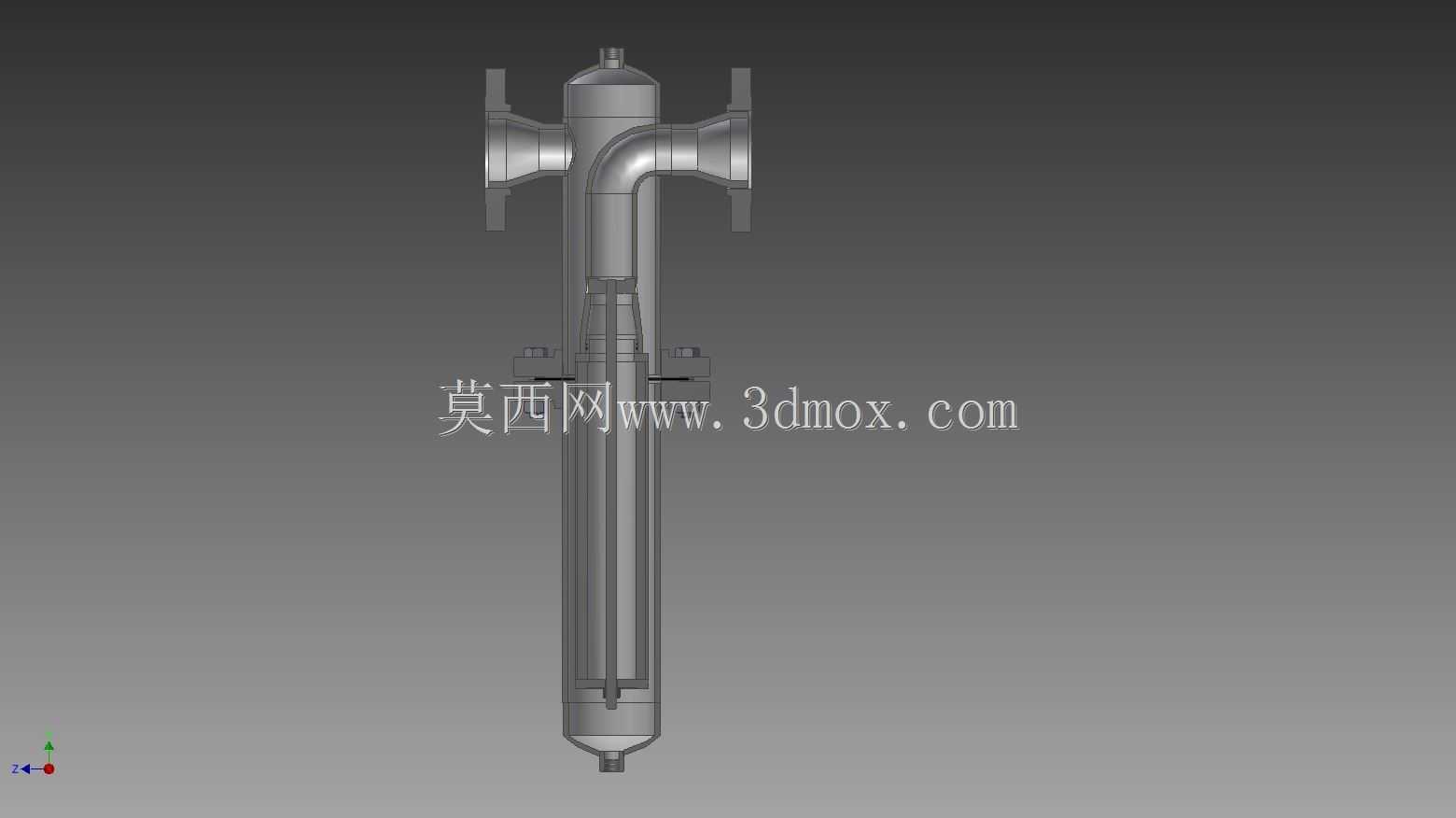

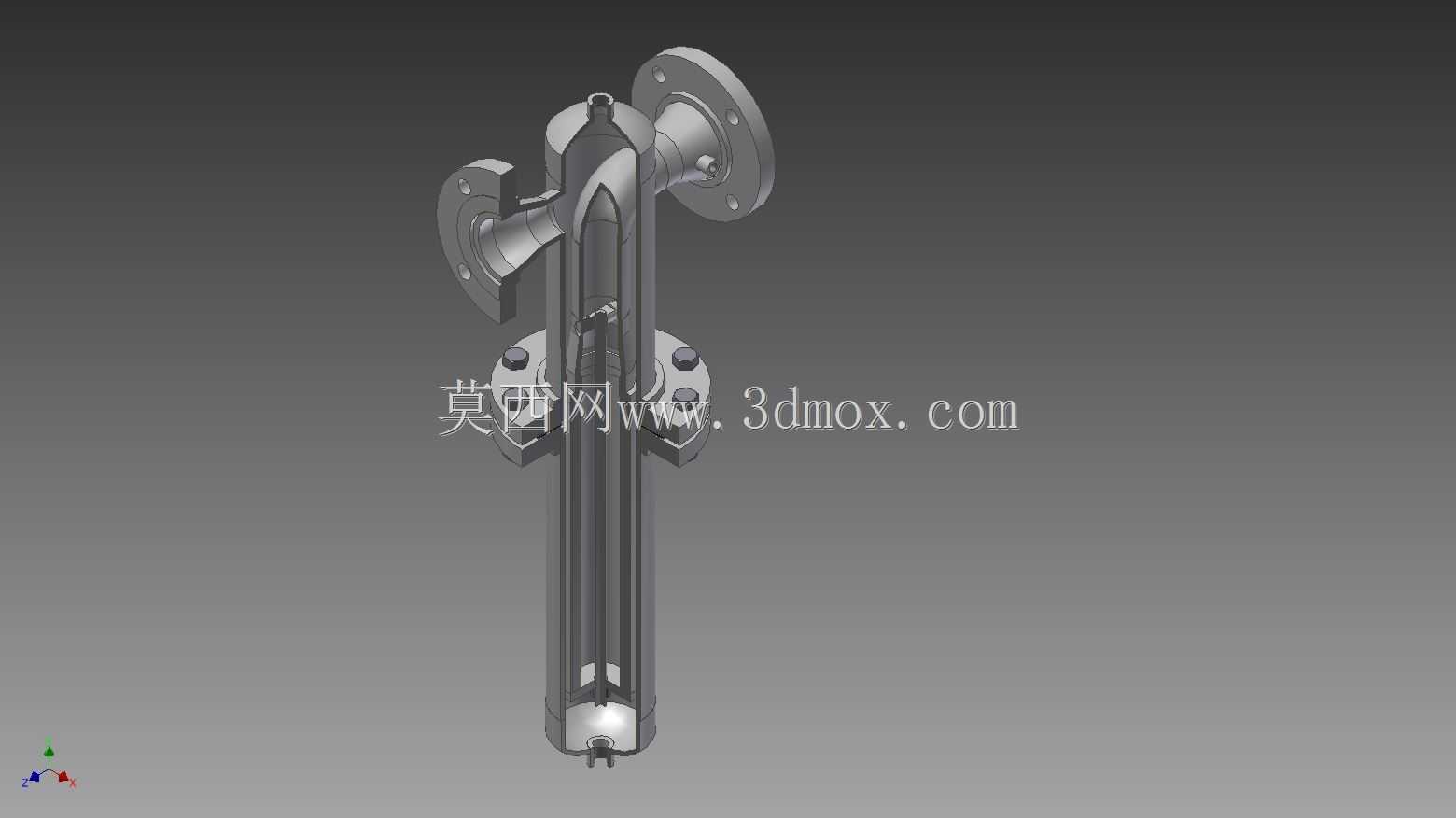

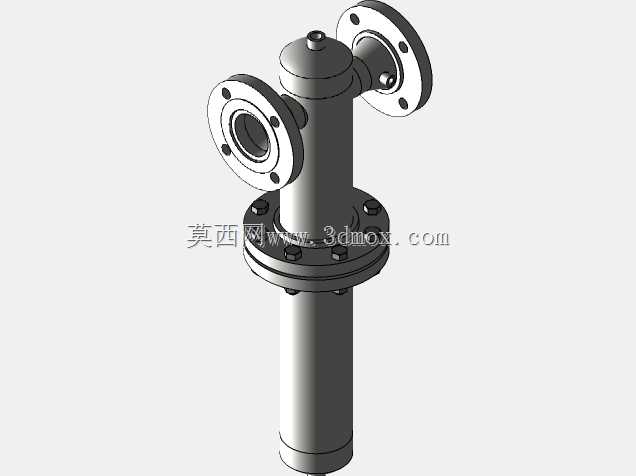

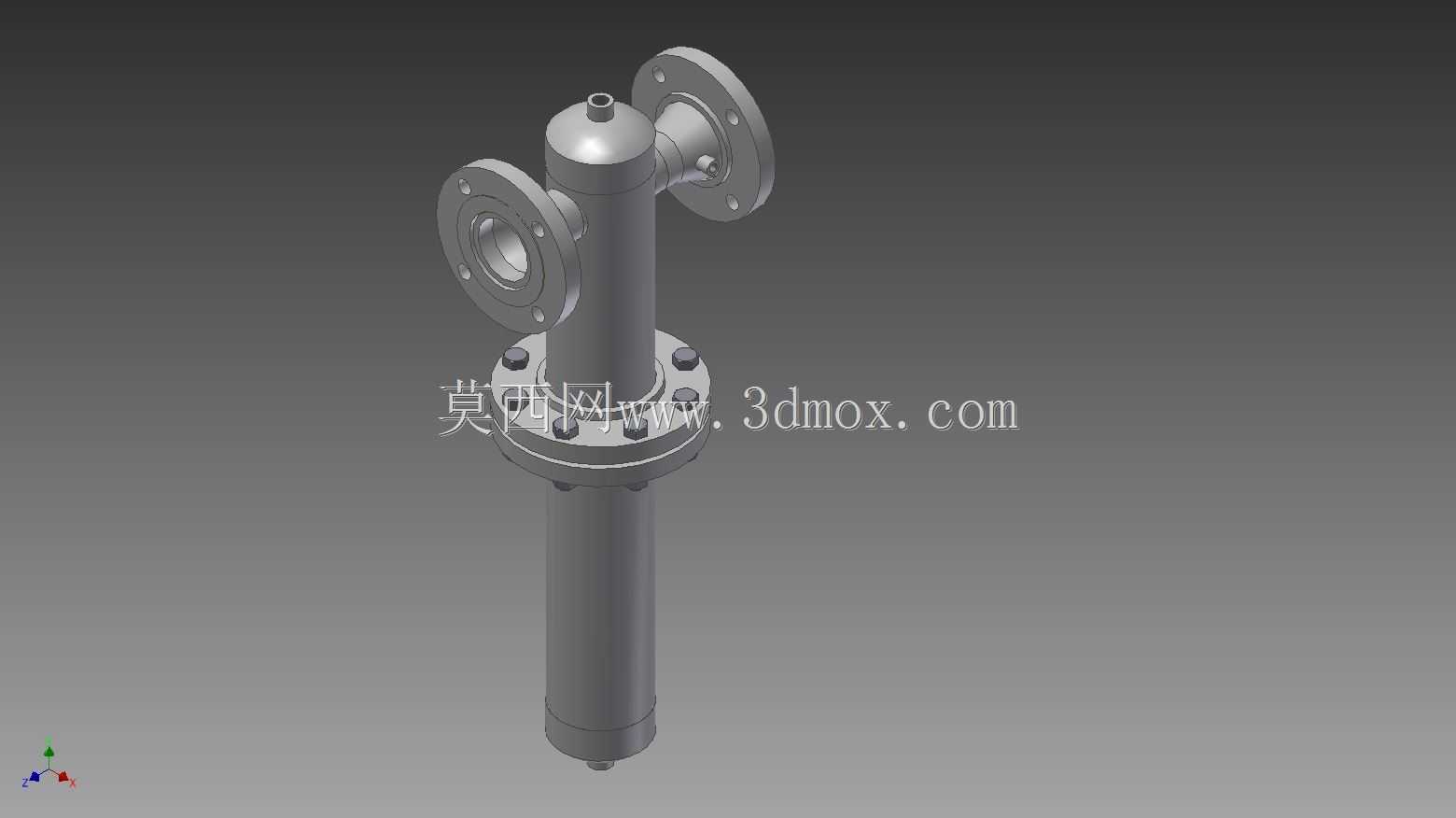

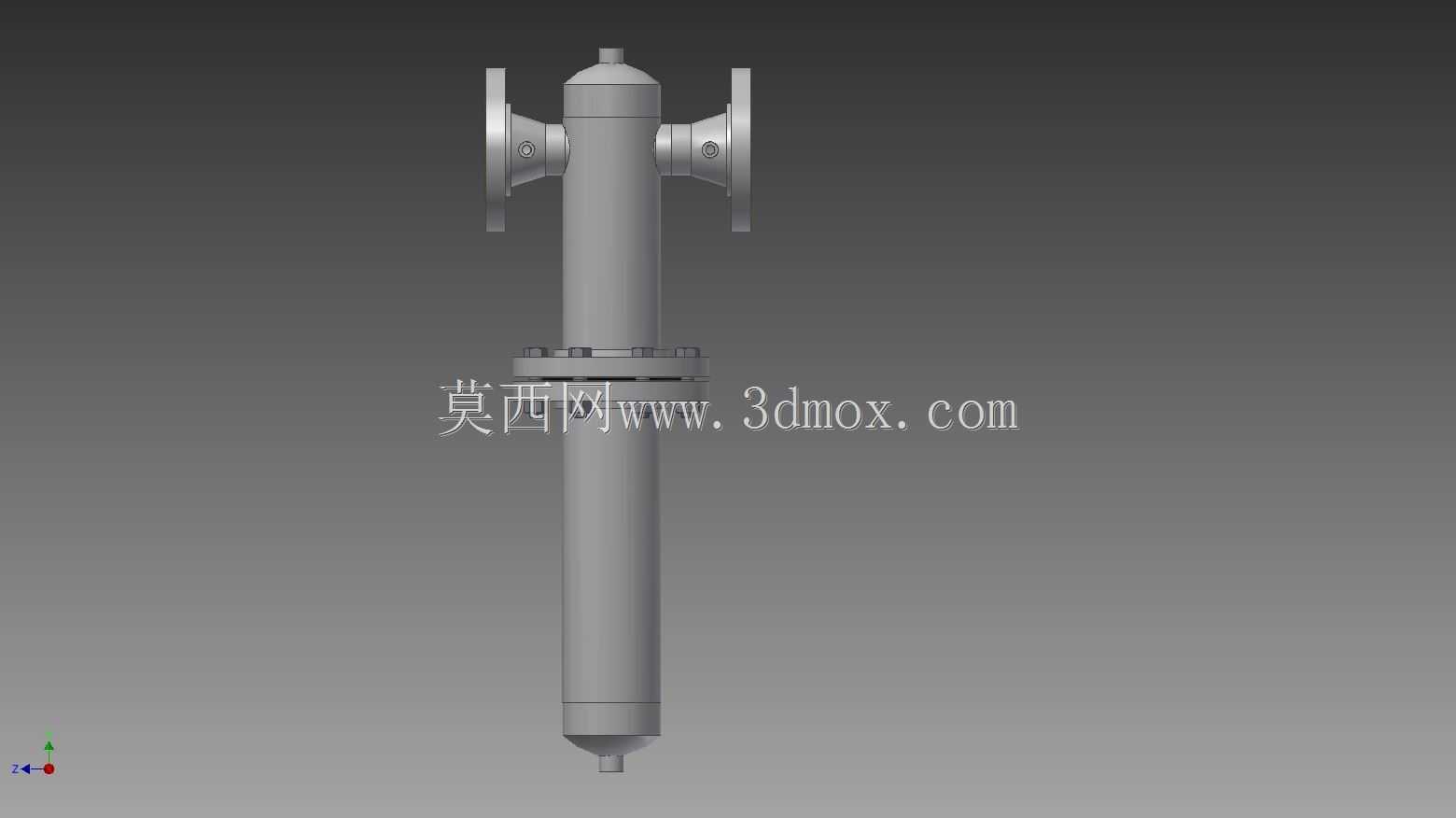

这类立式凝聚式过滤结构，多应用在压缩空气管网末端、天然气输送支路、化工溶剂回收管线这类对介质洁净度有明确要求的工况场景，核心作用是脱除介质中裹挟的亚微米级液态油雾、悬浮液滴以及细小固体杂质，避免下游精密仪表、控制阀件、用气设备被杂质卡涩或被液滴侵蚀损坏。从结构设计逻辑来看，整体采用立式长罐体布局，顶部设置两个侧向法兰接口，分别作为待过滤介质的入口与净化后介质的出口，这种侧进侧出的接口排布，既可以保证介质进入罐体后有足够的沉降空间，也能让管路安装时的走向排布更灵活，不需要额外加装弯头改变管线方向。罐体中部采用法兰快开结构搭配螺栓紧固，这种设计是考虑到过滤元件属于损耗件，需要定期更换或清理，法兰连接的密封面可以通过缠绕垫片实现可靠密封，耐受常规工况下的压力波动，同时拆卸时不需要完全挪动罐体整体，只需要松开连接螺栓就能打开中腔取出内部过滤组件，大幅降低现场维护的操作难度。罐体底部设置排污接口，日常运维时可以通过底部阀门排出沉降在罐底的积液与大颗粒杂质，不需要打开罐体就能完成常规排污作业。从安装边界来看，整体结构的重心沿罐体竖直轴线分布，两个侧法兰的端面处于同一水平高度，安装时需要保证罐体竖直固定，避免倾斜导致内部过滤元件受介质冲刷不均，影响过滤效率同时缩短元件使用寿命；法兰接口的密封面需要与配对管路法兰保持平行，紧固螺栓时要按对角顺序逐步拧紧，避免密封面受力不均出现渗漏。设计这类结构时，需要提前核算罐体的壁厚满足对应工况压力下的强度要求，法兰的螺栓孔位要匹配对应公称通径的标准尺寸，保证现场安装时可以直接和现有管路对接，不需要额外加工转接件；内部过滤元件的安装定位结构要设置可靠的限位，避免介质高速流动时元件出现窜动，导致过滤短路，让未经过滤的介质直接进入下游管路。罐体的长径比设计经过匹配，既保证介质在罐体内有足够的停留时间，让液滴有充分条件碰撞凝聚成大液滴沉降到罐底，也不会因为罐体过长导致安装空间占用过大，适配多数工业厂房内的管路安装空间条件。
