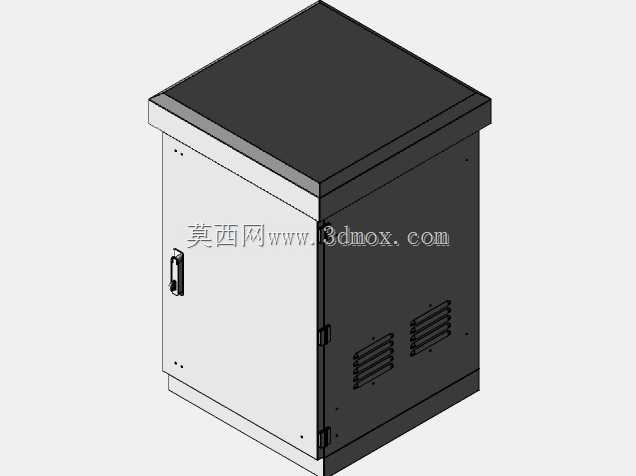

户外防雨16U通信设备安装机柜结构

这款16U规格的室外机柜，主要面向户外通信基站、园区安防监控节点、户外工业测控站点这类需要在露天环境部署电子设备的场景，核心作用是为内置的交换机、光端机、工业控制模块、电源转换单元等19英寸标准机架式设备提供可靠的物理防护与安装承载。从结构设计来看，机柜整体采用钣金折弯拼接成型，顶部做了外伸式斜顶防雨檐结构，能够避免雨水顺着顶缝渗入柜体内部，檐边的折边做了向下的导水角度，降雨时水流会顺着檐边直接滴落至柜体外侧，不会沿侧壁流到门缝位置。柜体的门板采用单开门结构，侧边布置了三点式锁具与内藏式铰链，锁具选用防水型转舌锁，关闭后门板与柜体边框之间贴有连续的发泡密封胶条，能够达到IP55级别的防护要求，阻挡户外的粉尘、飞溅雨水进入柜体内部，避免内置电子元件出现积灰短路、受潮锈蚀的问题。柜体的侧面板下部开有冲压成型的百叶通风窗，窗口内侧配套有防尘防虫滤网，既可以实现柜内设备的自然通风散热，避免设备长时间运行积热导致性能下降，又能阻挡蚊虫、絮状杂物进入柜体内部。在安装边界上，这款机柜的内部安装空间严格遵循19英寸标准机架规范，16U的有效安装高度可以满足绝大多数中小型户外站点的设备部署需求，柜体底部预留了线缆进线的敲落孔，施工时可以根据走线方向选择底部或者侧下部进线，进线位置配套有防水格兰头的安装位，能够在穿线后密封进线孔缝隙。机柜的底部设计有外翻的安装法兰，法兰上开有地脚固定孔，可以直接通过膨胀螺栓固定在混凝土基础或者预制的安装平台上，不需要额外做复杂的安装支架。从结构设计的细节考量，柜体的所有外露钣金边缘都做了折边钝化处理，没有尖锐的毛刺，既可以避免安装维护人员被划伤，也能提升钣金结构的整体刚性，减少运输安装过程中出现的变形量。柜体表面采用户外型粉末静电喷涂工艺，涂层厚度均匀，能够耐受户外的紫外线照射、高低温交变，长期在露天环境下使用也不会出现涂层脱落、壳体锈蚀的问题。在内部布局上，机柜后部预留了接地铜排的安装位置，所有设备的保护接地、柜体的防雷接地都可以统一汇集到接地铜排上，符合户外电气设备的接地安全规范，同时机柜内部两侧预留了理线架的安装孔位，方便施工时整理强弱电线缆，避免线缆杂乱影响后续的设备维护与散热。
