卧式法兰连接耐压化学反应容器结构

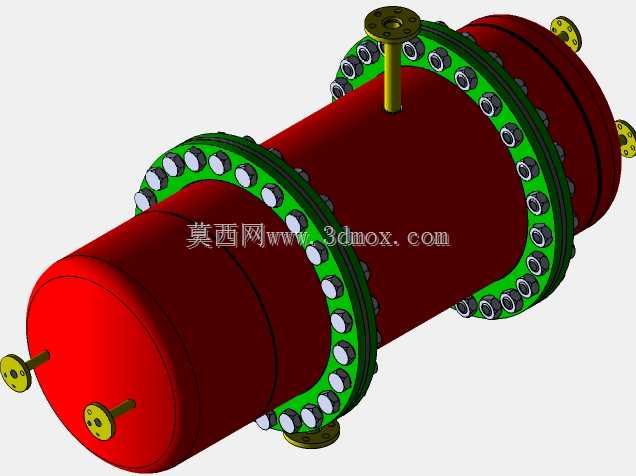

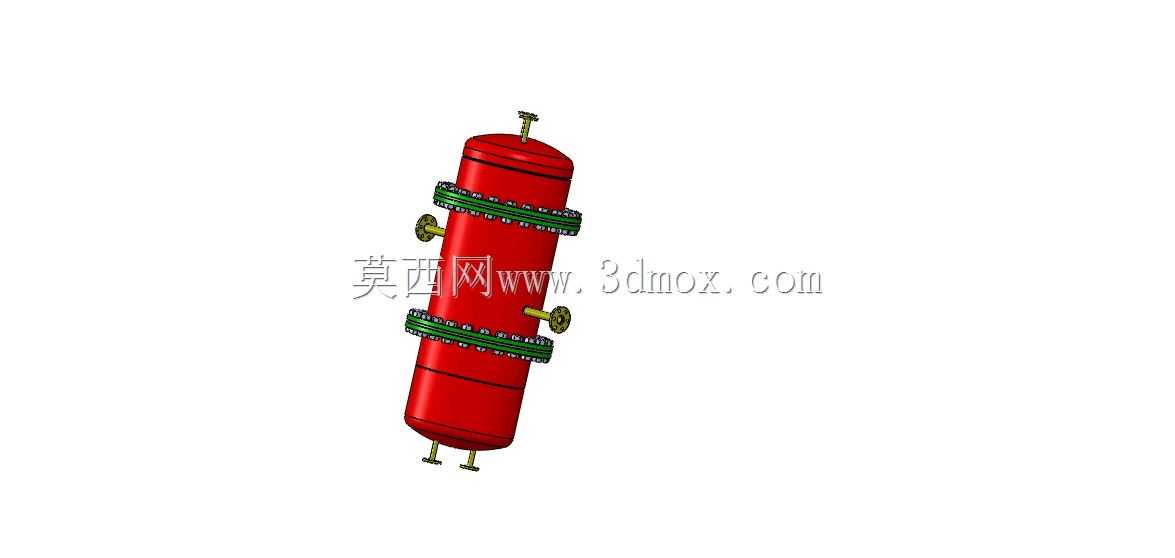

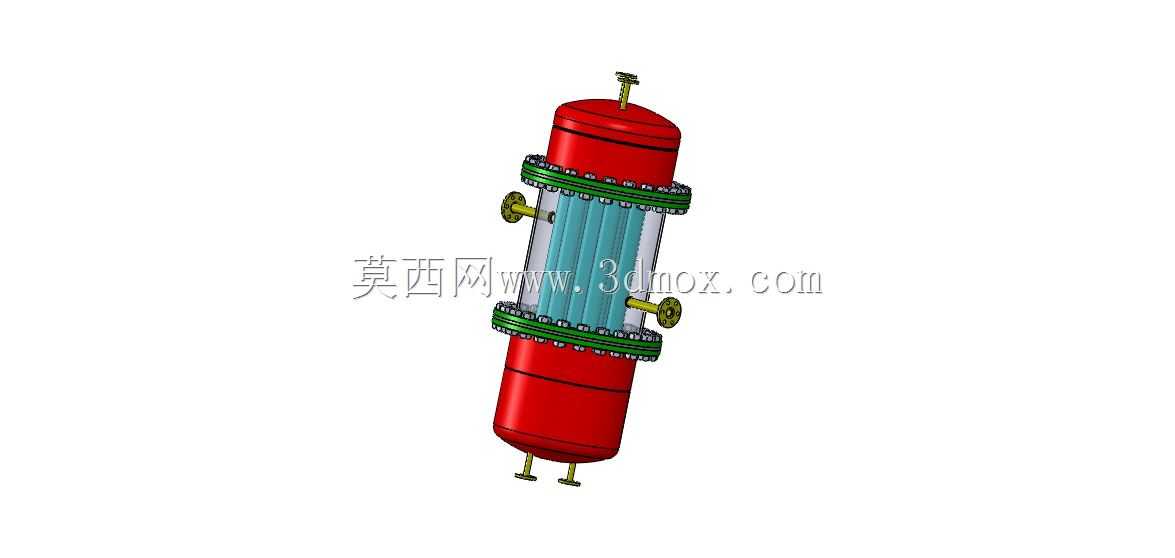

这款卧式承压反应容器主要面向精细化工、医药中间体合成等间歇式反应生产场景，可在带压工况下完成液液、气液多相物料的混合反应、催化合成等工艺环节。从结构设计来看，整体采用三段式筒体拼接方案，两端封头与中间筒节之间全部采用高颈法兰搭配环向均布螺栓的连接形式，法兰密封面预留了垫片安装槽位，可根据反应介质的腐蚀特性、工作压力等级选配金属缠绕垫或四氟垫片，保证承压状态下的密封可靠性，避免物料跑冒滴漏。筒体上分布的多组接口分别对应不同工艺功能：顶部垂直向上的接口可用于安装搅拌轴支座、气相物料引出管或者安全阀、压力表等安全附件，筒体侧面及封头位置的小口径接口分别适配进料管路、温度传感器探口、取样阀、出料管路的安装需求，所有接口的法兰端面均与对应安装位置的筒体曲面保持垂直，减少管路安装时的应力集中。设计阶段充分考虑了安装边界的适配性，筒体底部预留的支撑接口可搭配鞍式支座完成现场安装固定，可根据车间设备布置的层高、操作平台高度调整支座安装高度，保证侧面操作接口距离操作面的高度符合人体工程学要求，方便现场操作人员完成阀门操作、取样、仪表读数等日常作业。结构建模过程中对法兰螺栓孔的位置度做了严格约束，环向均布的螺栓孔全部采用圆周阵列特征生成，保证现场安装时两端法兰的孔位可精准对齐，避免错孔导致的密封面压合不均问题；筒体壁厚根据常规中低压反应工况的强度计算结果取值，在满足承压强度要求的前提下尽可能控制设备整体重量，降低车间楼面的载荷负担。这类结构的反应容器相比全焊接结构，拆装检修更加便捷，当需要清理筒体内壁结焦、更换内部催化床层或者修复密封面时，只需拆卸对应位置的法兰螺栓即可打开端盖，无需对筒体进行切割作业，能有效降低设备后期的维护成本，适配中小批量多品种的化工生产场景，可根据具体工艺需求调整接口的位置、口径以及筒体的长径比，满足不同反应容积、不同工艺参数的使用需求。
