插杆式聚氨酯包胶万向脚轮结构设计

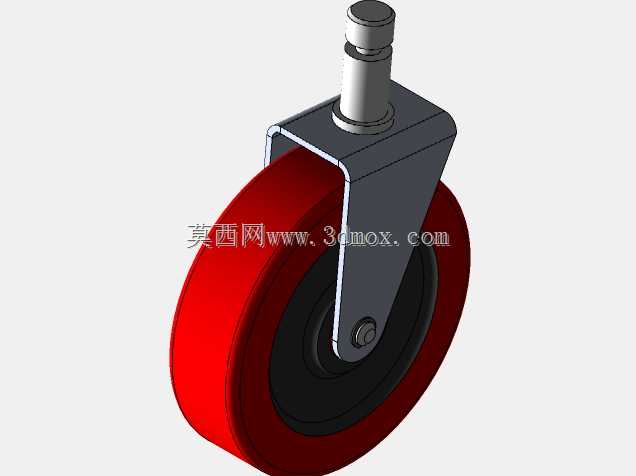

这款插杆式万向脚轮的设计，首先围绕工业场景中频繁移位的设备需求展开，常见于轻型工装推车、车间周转料架、实验室移动台架、商用展示柜等需要短距离频繁移位、同时要求转向灵活的承载场景。不同于固定式脚轮的定向移动属性，这款万向结构的支架回转间隙经过合理预留，推行过程中转向无卡滞，在狭窄通道内调整设备位置时，不需要反复挪动整体设备，单靠脚轮的回转就能完成小范围转向调整，能有效降低车间内移位作业的操作强度。

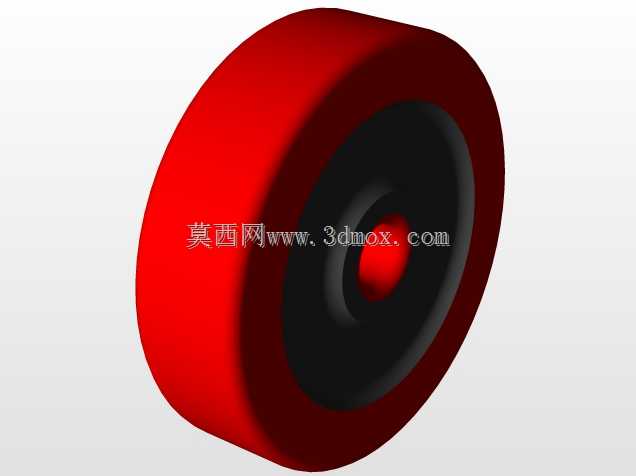

轮体采用聚氨酯包胶结构，内层为硬质轮芯提供承载支撑，外层红色聚氨酯胶层兼顾了耐磨与静音属性，在环氧地坪、瓷砖地面等常见工业与商用地面推行时，不会刮伤地面涂层，同时滚动阻力小，推行时的噪音远低于全金属或者硬质尼龙脚轮，适合对作业环境噪音有要求的车间、实验室场景。轮体与支架之间采用铆钉铰接结构，铰接位置的配合间隙经过校核，既保证轮体转动顺畅，又不会出现径向窜动，长期承载使用后不易出现轮体偏摆的问题。

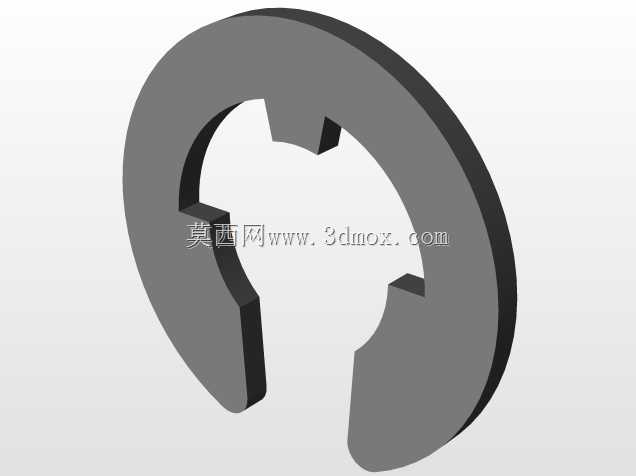

安装端采用光杆插杆式结构，区别于底板安装的脚轮，这种插杆结构不需要在设备底部预留大面积安装板，只需要在设备支腿位置加工对应内径的安装孔，将插杆插入后配合卡簧或者顶丝固定即可，安装工序更简便，适合圆管支腿类的轻量化设备使用。支架采用冲压成型的金属支架，折弯处做了圆角过渡，避免应力集中，长期承受冲击载荷时不易出现支架开裂的问题。

设计过程中对安装边界做了明确约束：插杆直径、插杆有效长度、轮径、支架总高度、回转半径都做了参数化定义，选型时可以直接匹配设备支腿的安装孔径、设备底部离地高度，不需要额外做结构改制。回转半径的参数化设置，能帮助设计人员提前预判设备移位时脚轮会不会和设备支腿、周边附属结构发生干涉，避免安装后出现转向碰擦的问题。轮面宽度经过承载校核，在额定承载范围内，轮面的接地比压控制在聚氨酯材料的许用范围内，长期使用不会出现轮面局部压溃、永久变形的问题，同时兼顾了滚动灵活性，不会因为轮面过宽导致转向阻力过大。
