法兰安装式防爆电加热装置结构设计

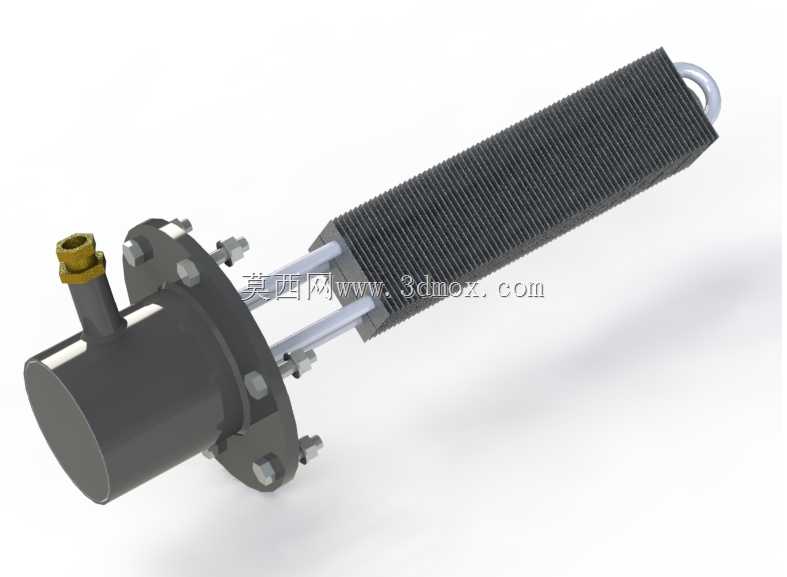

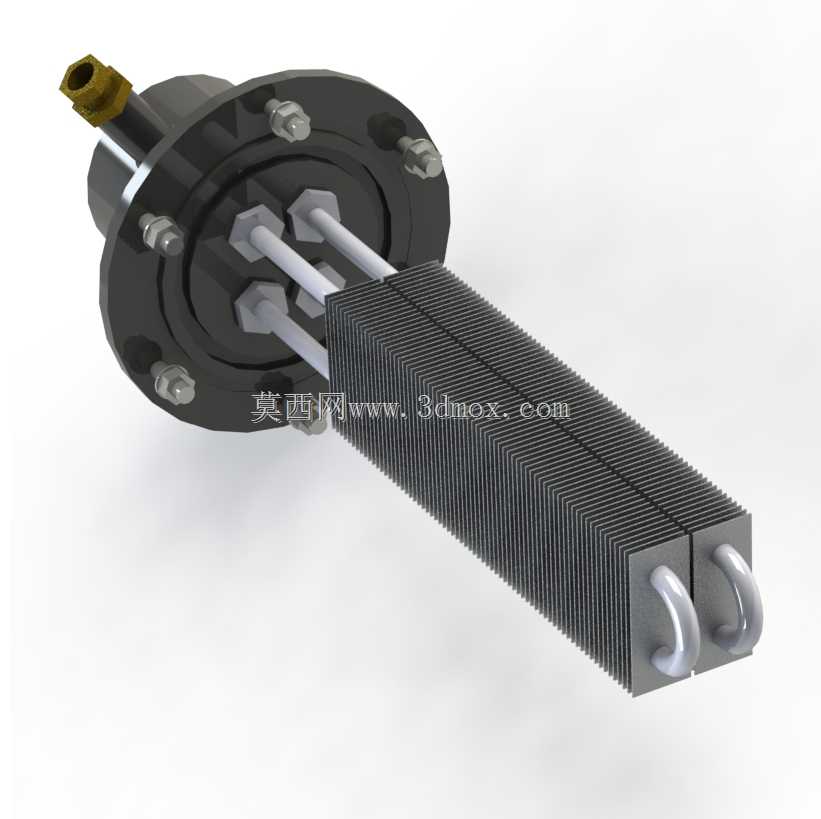

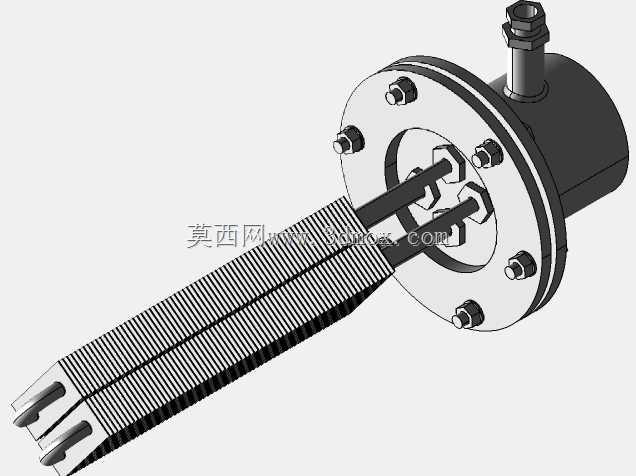

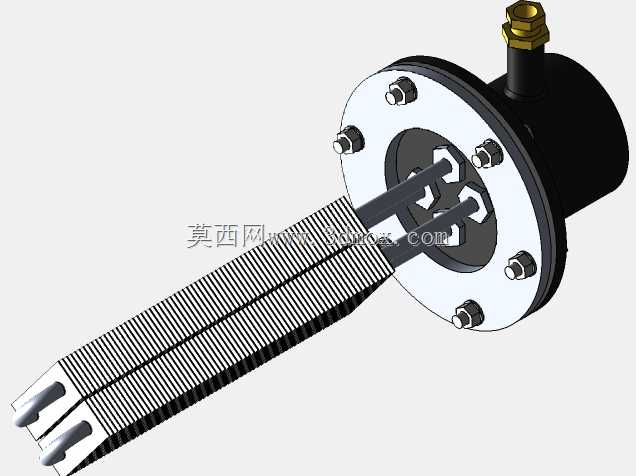

这类防爆型电加热组件，核心应用场景集中在存在易燃易爆气体混合物的工业工况，比如石油化工储罐区的介质伴热、煤矿井下通风气流预热、涂装车间烘房的热源供给，以及危化品仓储区域的防冻保温环节，普通敞开式加热元件在这类场景中极易因表面高温、电弧外泄引发燃爆事故，因此该组件从结构设计之初就把隔爆性能作为核心约束条件。从结构上看，组件采用法兰盘作为安装基准面，法兰盘上均匀布置的螺栓孔可直接与设备罐体、风道壁面的预留法兰对接，安装时只需在结合面加装耐温密封垫片，按对角顺序拧紧螺栓即可完成固定，无需额外设计复杂的安装支架，能大幅缩短现场施工的周期。法兰盘一侧伸出的接线端做了隔爆密封处理，接线腔与加热腔之间通过绝缘密封填料完全隔离，即使加热元件内部出现电弧，也不会外泄到外部易燃易爆环境中，满足隔爆型设备的结构要求。加热主体部分采用多根并行的电加热管作为发热核心，加热管外部密集套装了金属散热翅片，翅片与加热管外壁通过胀接工艺紧密贴合，能最大程度降低接触热阻，让加热管产生的热量快速通过翅片扩散到流经的介质中，相比光管加热结构，换热效率能提升40%以上，同时可以有效降低加热管自身的表面温度，避免局部过热带来的安全隐患。设计过程中，首先需要根据目标工况的加热功率需求，确定加热管的数量、单根功率以及翅片的间距——如果是加热气体介质，翅片间距可以适当缩小以提升换热面积，如果是加热粘稠液体，翅片间距需要放大，避免介质中的杂质卡在翅片缝隙中造成积碳、过热。加热管末端的U型连接结构，是为了实现多根加热管的电路串并联排布，同时让加热管的自由端形成稳定的支撑，避免长期高温工作后加热管出现形变下垂，导致翅片错位、换热效率下降。安装边界方面，法兰盘的外径、螺栓孔分布圆直径、螺栓孔数量与孔径都遵循通用法兰的尺寸规范，可适配多数工业罐体、风道的标准安装接口，接线端的外螺纹接头可直接对接防爆穿线软管，保证整个供电回路的防爆完整性，加热段的长度可根据实际加热腔体的深度灵活调整，不需要改动法兰端的安装结构，适配性较强。在建模过程中，需要重点关注翅片与加热管的配合公差，胀接后的过盈量需要控制在合理范围，既要保证接触紧密，又要避免加热管外壁被压损导致绝缘失效，法兰盘与加热管的焊接位置需要做圆滑过渡处理，减少应力集中，避免长期冷热交变工况下出现焊缝开裂的问题。
