卧式十千升玻璃钢燃料储运罐体结构

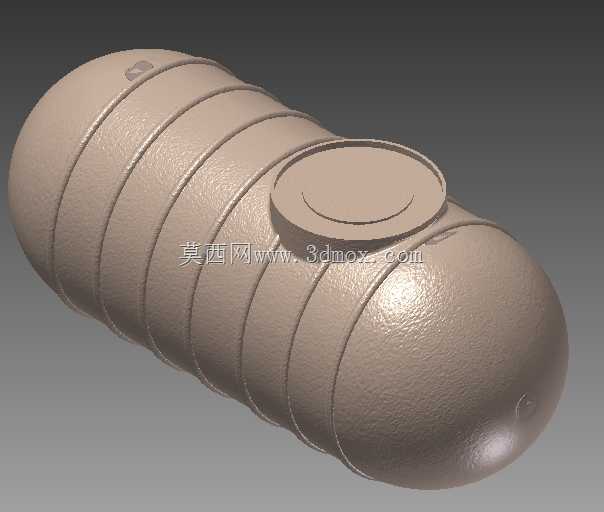

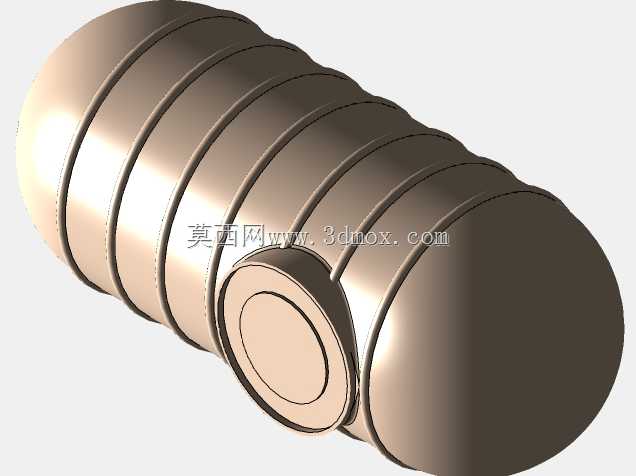

在散料燃料定点存储、中小型场站中转补给、移动作业单元配套储料场景中，非金属承压储运罐体的选型一直是结构设计环节的重点考量方向，这款卧式玻璃钢罐体的三维结构，完全围绕常压燃料存储的实际工况做了针对性的结构优化。不同于金属储罐易腐蚀、自重偏大的短板，FRP材质本身的耐化学腐蚀特性，让这款罐体可以适配多数烃类燃料的长期存储需求，不用额外做内壁防腐衬层处理，能有效降低场站长期运维的成本投入。从结构设计逻辑来看，罐体采用长圆筒加两端椭圆封头的经典承压壳体构型，环向均匀布置的外置加强筋，是针对玻璃钢材质弹性模量低于金属的特性做的补强设计，不用增加整体壁厚就能提升罐体环向刚度，避免满储状态下筒身出现径向蠕变变形，同时加强筋的凸起结构也能在运输、吊装过程中为筒身提供额外的防磕碰防护，减少外力冲击对罐体本体的损伤。罐体顶部居中设置的大口径人孔组件，兼顾了日常检修进出、内部清洁作业、加注管路接驳的多重功能，人孔法兰的凸台结构做了加厚处理，保证法兰连接的密封面平面度，避免长期使用后出现密封渗漏问题。从安装边界来看，罐体总长4600mm，筒体最大外径1960mm，卧式安装的支撑点位可以直接匹配环向加强筋的间隔位置，让支撑载荷直接通过加强筋传递到整个筒身结构，避免局部应力集中造成的罐体损伤；两端椭圆封头的曲率经过优化，在保证承压能力的前提下，尽可能压缩了封头的轴向长度，能在同等容积下缩短罐体整体总长，适配更多狭小安装场地的布置需求。设计过程中还充分考虑了罐体的静置稳定性，卧式构型本身的重心高度更低，相比立式储罐抗倾覆能力更强，不管是固定场站的地面安装，还是配套移动作业平台的搭载安装，都不需要额外做过高的基础配重，能减少安装环节的土建工程量。对于三维建模从业者来说，这款模型的环向加强筋阵列、封头曲面过渡、人孔凸台与筒身的相贯处理，都是非金属承压容器建模过程中非常典型的结构处理案例，能直观体现薄壁承压壳体补强设计的工程思路，也能为同类型储运容器的结构设计、选型校核提供直观的三维参考依据。
