日产Leaf驱动电机适配转接连接构件

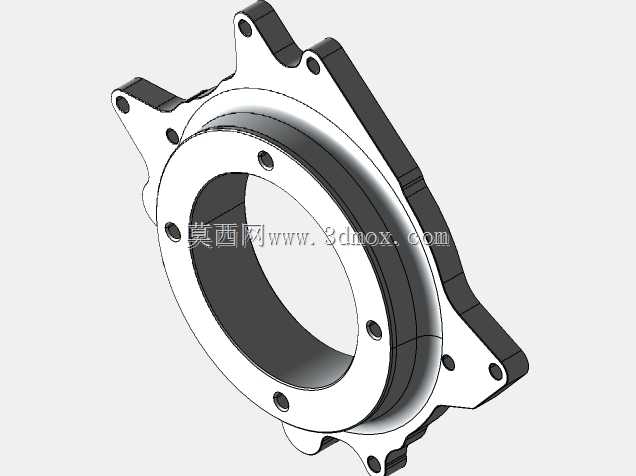

在新能源汽车电驱系统改装、定制化动力总成搭建的场景中，这类转接构件承担着不同规格动力单元与传动端的对接适配作用，尤其针对日产Leaf车型的原厂驱动电机输出法兰面做匹配设计，解决非原厂配套传动部件无法直接安装的对接难题。从结构设计来看，构件主体采用环形法兰基座搭配多向延伸安装耳的布局，中心大尺寸通孔完全避让电机输出轴的回转空间，避免轴系运转时出现干涉剐蹭；环形基座的台阶面做了分层设计，贴合侧与电机端法兰的止口完全匹配，保证装配后同轴度控制在合理公差范围内，减少动力传递过程中的偏载振动。延伸出的安装耳上预先加工了对应规格的螺栓过孔，孔位分布完全对应电机端法兰的原厂安装孔距，同时另一侧安装面的孔位可匹配定制化减速器、传动适配器的对接尺寸，无需在原厂电机壳体上额外打孔攻丝，避免破坏电机本体的结构强度与密封性能。设计过程中优先考虑安装边界的适配性，构件整体厚度控制在满足连接强度的最小范围内，尽可能压缩动力单元与传动部件之间的轴向安装尺寸，适配紧凑布置的改装舱体空间；安装耳的外形做了随形切边处理，避开电机壳体周边的线束接插件、冷却管路接口，装配后不会与周边附属部件产生位置冲突。实际装车使用时，该转接构件作为中间传力载体，既要传递电机输出的峰值扭矩，也要保证对接面的连接刚性，避免急加速、能量回收等大扭矩工况下出现连接错位、螺栓松动的问题；法兰贴合面可根据密封需求加装对应厚度的密封垫片，满足不同防护等级的装配要求。对于从事新能源汽车动力改装、定制电驱总成开发的结构设计人员来说，这类转接件的建模需要精准还原两端对接部件的安装孔位、止口尺寸、避让空间，才能保证实际加工后的零件可以直接装配使用，减少现场修配的工作量。
