EBM轴流风机扇叶及驱动组件结构设计

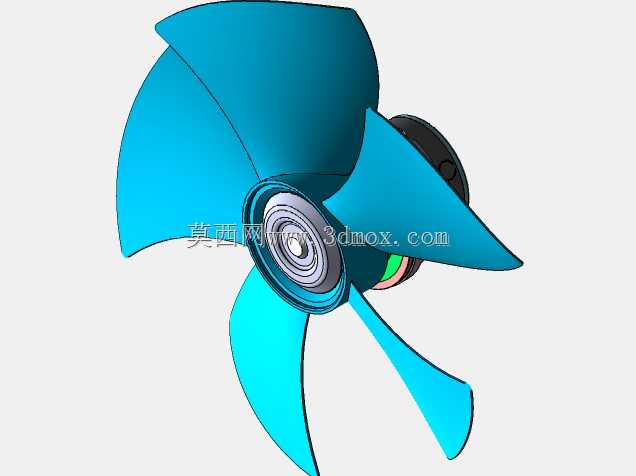

在工业通风、设备散热、暖通系统的实际选型与结构适配场景中，轴流风机的扇叶构型与安装匹配度直接决定整套通风方案的运行效率与服役寿命，本次呈现的EBM规格轴流风机结构，完全围绕大直径通风场景的实际工况完成细节设计。从设计思路层面，首先要匹配630mm叶轮直径的送风覆盖范围需求，五片大扭角曲面扇叶的叶型并非随意绘制，每一段曲面的曲率都经过气流走向推演，保证叶轮转动时能以更低的风阻切割空气，在相同转速下输出更高的风量，同时避免叶尖涡流带来的异常振动与气动噪音。扇叶根部与轮毂的连接位置做了加厚过渡处理，对应长期高速转动下的应力集中区域，能抵消启停瞬间的扭矩冲击，降低扇叶根部疲劳断裂的风险，轮毂内置的驱动衔接结构，预留了与标准电机输出轴的配合公差，安装时无需额外定制转接件就能完成动力端与叶轮的对接。从安装边界来看，该风机的后端电机壳体外径与叶轮直径形成合理的尺寸梯度，安装法兰的孔位排布适配常规通风柜体、管道接驳端的通用安装尺寸，不管是嵌入设备柜体侧方做内部散热，还是接入通风管道做系统送风，都不需要对原有安装位做大规模改造。实际应用中，这类大直径轴流风机常被用在大型机柜散热、厂房局部岗位送风、暖通系统末端排风等场景，扇叶的曲面设计能保证送风距离覆盖常规工位需求，不会出现近风端风速过高、远风端风量不足的问题。建模过程中对扇叶的曲面做了连续曲率校验，保证曲面过渡无突兀折角，避免生产环节出现注塑或冲压成型的缺陷，轮毂处的动平衡配重预留位也在结构中做了体现，方便成品组装时完成动平衡校准，降低运行时的整机振动。电机端的外壳结构做了贴合扇叶轮毂的弧度设计，减少叶轮背侧的气流乱流，提升整体送风效率，同时外壳的安装凸台结构能保证风机固定后与安装面保持贴合，避免运行时出现共振异响。
