台式机CPU轴流散热风扇结构设计

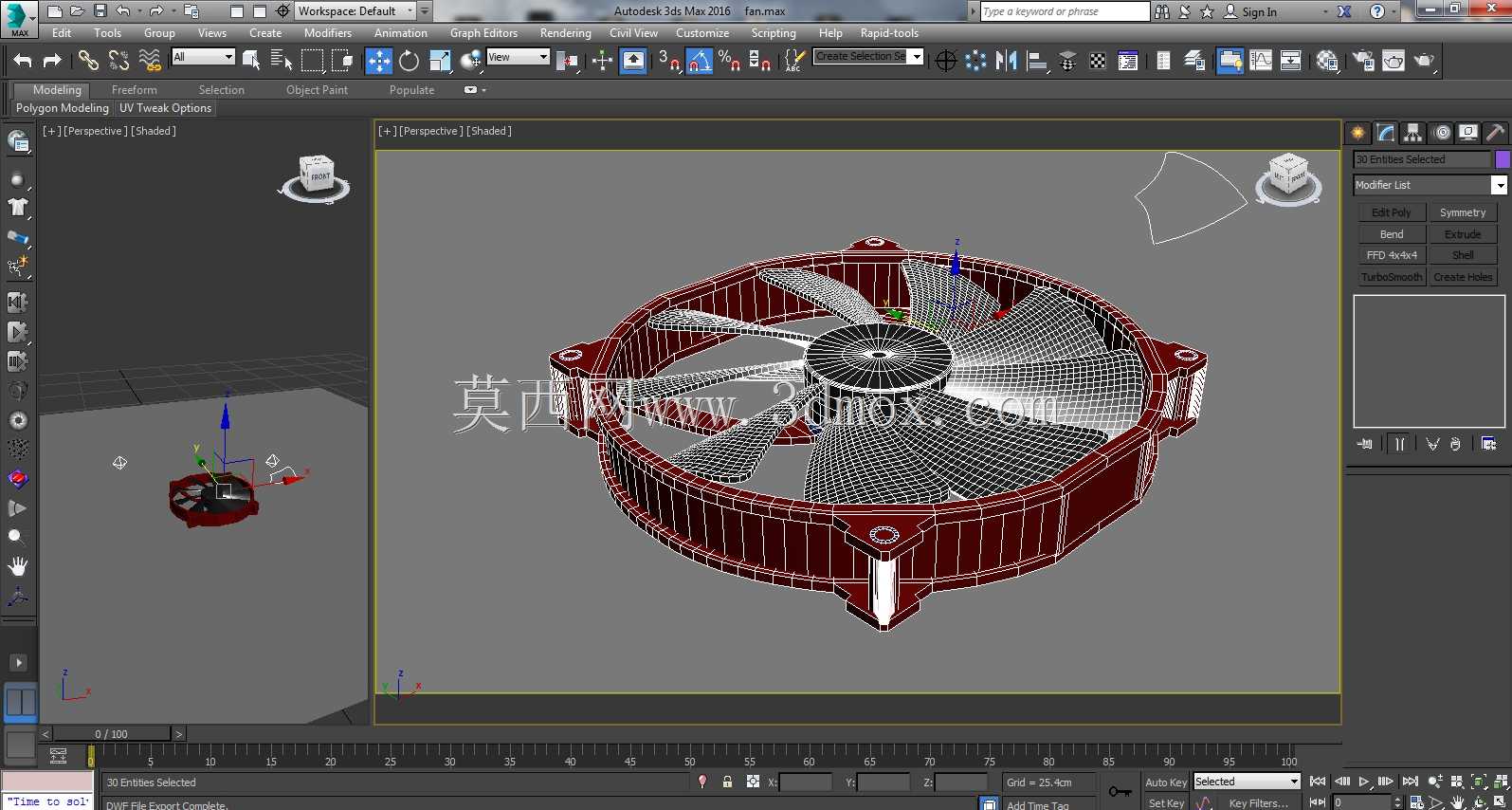

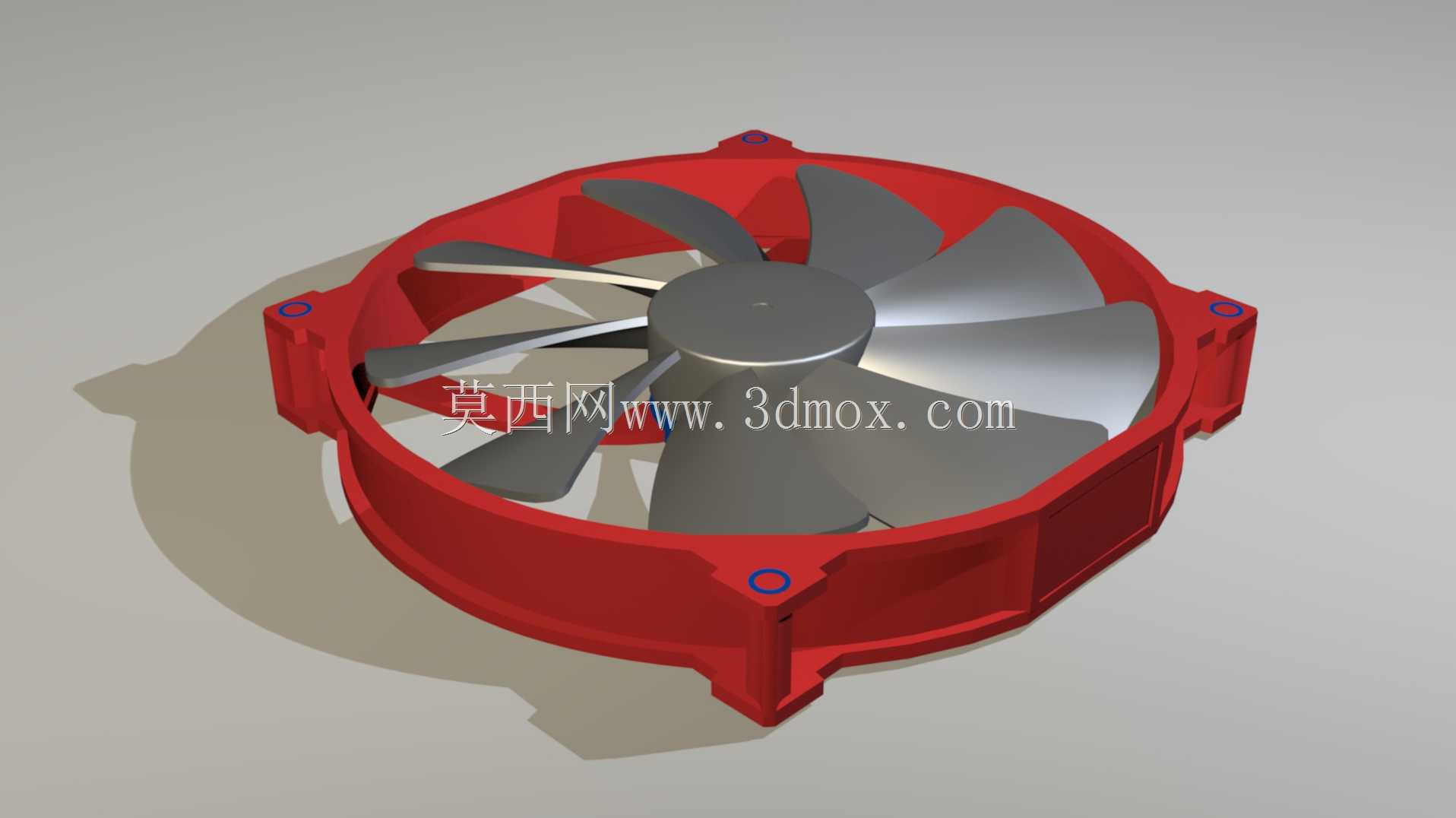

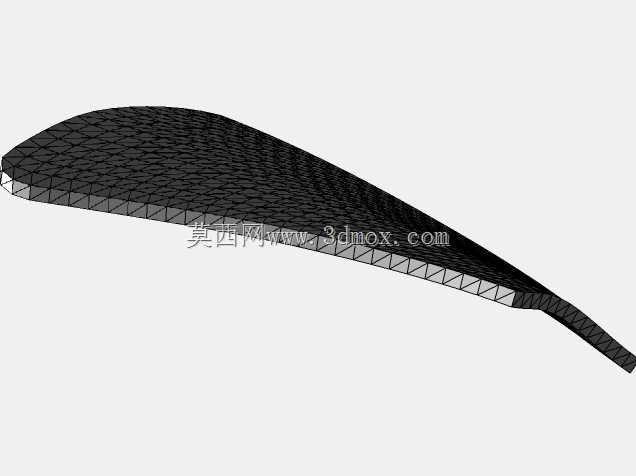

日常做PC硬件散热结构选型时，这类标准120mm规格的轴流散热风扇是接触频率最高的部件，不管是台式机CPU塔式散热器、机箱通风位，还是小型工控机的散热风道搭建，都会用到同安装孔位的同类产品。做这个三维结构的时候，首先要卡死的就是安装边界尺寸，外框四个角的安装孔中心距严格对齐105mm的行业通用标准，孔位内嵌的减震胶圈槽深度控制在1.2mm，既可以兼容常规的自攻螺丝安装，也能匹配橡胶减震钉的固定需求，避免风扇运行时的振动传递到机箱或者散热器本体产生共振噪音。外框的导流环设计做了0.8mm的内收倒角，这个细节是为了减少扇叶切风时在框体边缘产生的紊流，很多新手建模时容易忽略这个结构，打样后会发现同转速下风量比成熟产品低8%左右，风噪也会高出2-3dBA。扇叶的翼型是参考低速轴流风机的高升阻比截面做的，七片叶片的倾斜角从叶根到叶梢做了连续的渐变调整，叶根处安装角28度，叶梢处收至21度，这个角度梯度是为了让不同半径位置的叶片线速度匹配对应的出风角度，避免叶梢位置出现气流分离，在1500转的常规运行转速下，能保证足够的静压值，吹透塔式散热器的密集鳍片间隙，不会因为鳍片风阻过大导致风量骤降。扇框的四个边角做了加厚的加强筋结构，从安装孔位一直延伸到框体侧壁，厚度比框体主壁厚多出0.5mm，既可以避免注塑生产时出现缩痕，也能提升安装时的结构强度，不会因为螺丝锁附力过大导致框体开裂。中间的轮毂部分做了内凹的电机容纳腔，腔体尺寸刚好匹配常规的4010直流无刷电机，轮毂和扇叶连接的位置做了R2的圆角过渡，减少应力集中，长期运行下不会出现扇叶根部断裂的问题。实际选型应用的时候，这类风扇除了PC领域，也可以用在小型服务器、网络交换机的通风位，只要安装孔位匹配，都可以通过调整电机参数适配不同的风压风量需求，建模时把所有配合尺寸都做了参数化关联，后续调整规格时只需要修改对应参数就能快速衍生出90mm、80mm等其他常规尺寸的同结构风扇，不用重新从零开始搭建模型。
