电源插排上框架注塑成型模具结构

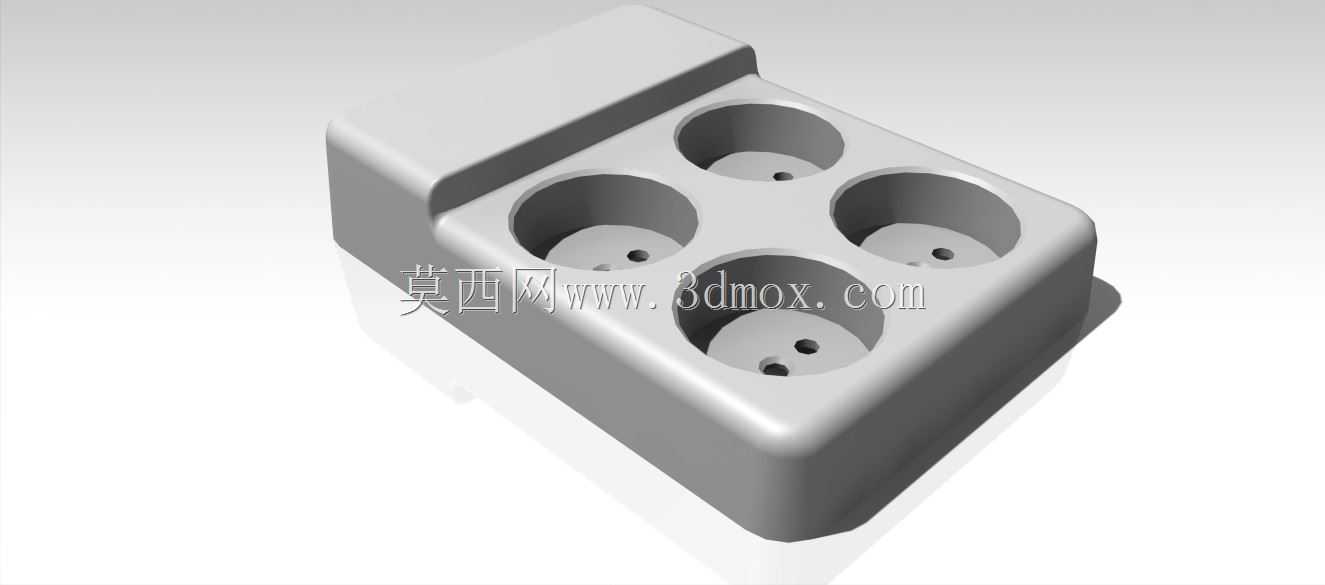

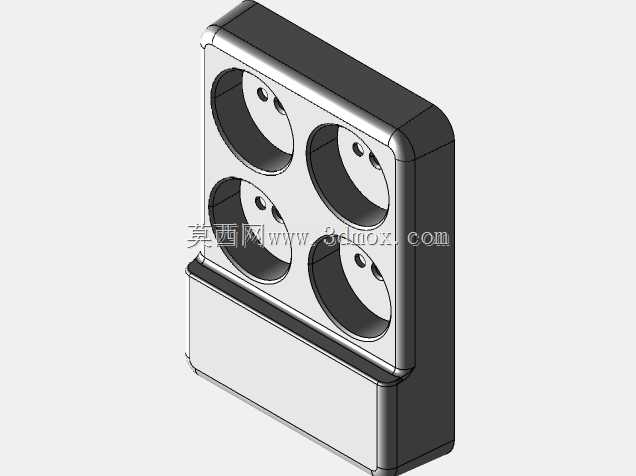

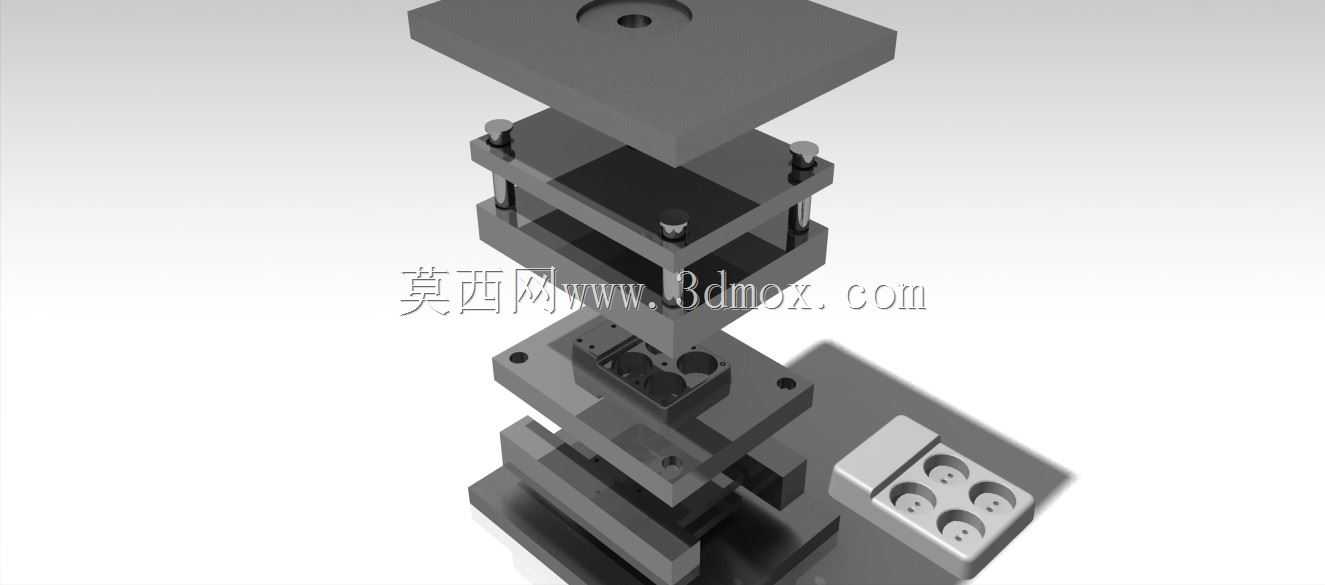

这套模具对应民用电源插排上壳体的注塑成型工序，在电工配件生产场景中，插排上框架作为直接与用户接触的外露结构件，既要满足内部铜片、接线端子的装配限位要求，又要兼顾外观面的平整性与插拔使用时的结构强度，是排插类产品生产环节中核心的成型工装。从结构布局来看，模具采用标准两板模模架搭配分层导向结构，四根导柱贯穿上下模座与动定模板，保证合模过程中的同轴度，避免型腔错位导致的塑件壁厚不均、飞边超标等常见成型缺陷。型腔部分直接复刻电源带上框架的外形特征，对应插排面板上的插孔避让位、侧边卡扣装配槽、内部加强筋位都做了精准的分型处理，开模时顶出机构布置在塑件非外观面的筋位交汇处，保证顶出受力均匀，避免顶白、顶穿等不良问题。在实际生产适配中，这套模具可直接安装在常规吨位的卧式注塑机上，模架的安装孔位、定位圈尺寸符合通用注塑机的装模标准，不需要额外做改装适配。模具的浇注系统采用侧浇口进料，浇口位置设置在塑件侧边的非外观区域，成型后去除浇口的痕迹不会影响产品最终的外观质感，流道的截面尺寸经过匹配设计，能保证熔融塑料在型腔内的填充速度均匀，减少塑件出现熔接痕、缺胶、气泡等问题的概率。冷却水路沿型腔周边均匀排布，进出水回路做了压差平衡设计，能保证模温在成型周期内维持稳定，有效控制塑件的成型收缩率，保证成型后的上框架尺寸精度满足后续装配要求，和下壳、铜片组件的配合间隙控制在合理范围内。针对电源插排使用的阻燃ABS、阻燃PC等常用原料特性，模具的成型面做了相应的抛光处理，型腔表面粗糙度达到对应要求，既能保证塑件外观面的光洁度，也能减少脱模时的摩擦阻力，降低脱模卡滞的风险。模具上的复位杆、弹簧等标准件都采用通用规格，后续生产过程中的维护更换成本较低，适合电工配件类产品的批量连续生产场景，成型出的上框架塑件可直接进入后续的部件装配工序，不需要额外做大量的二次修整加工。
