三通道LED驱动控制电路板结构设计

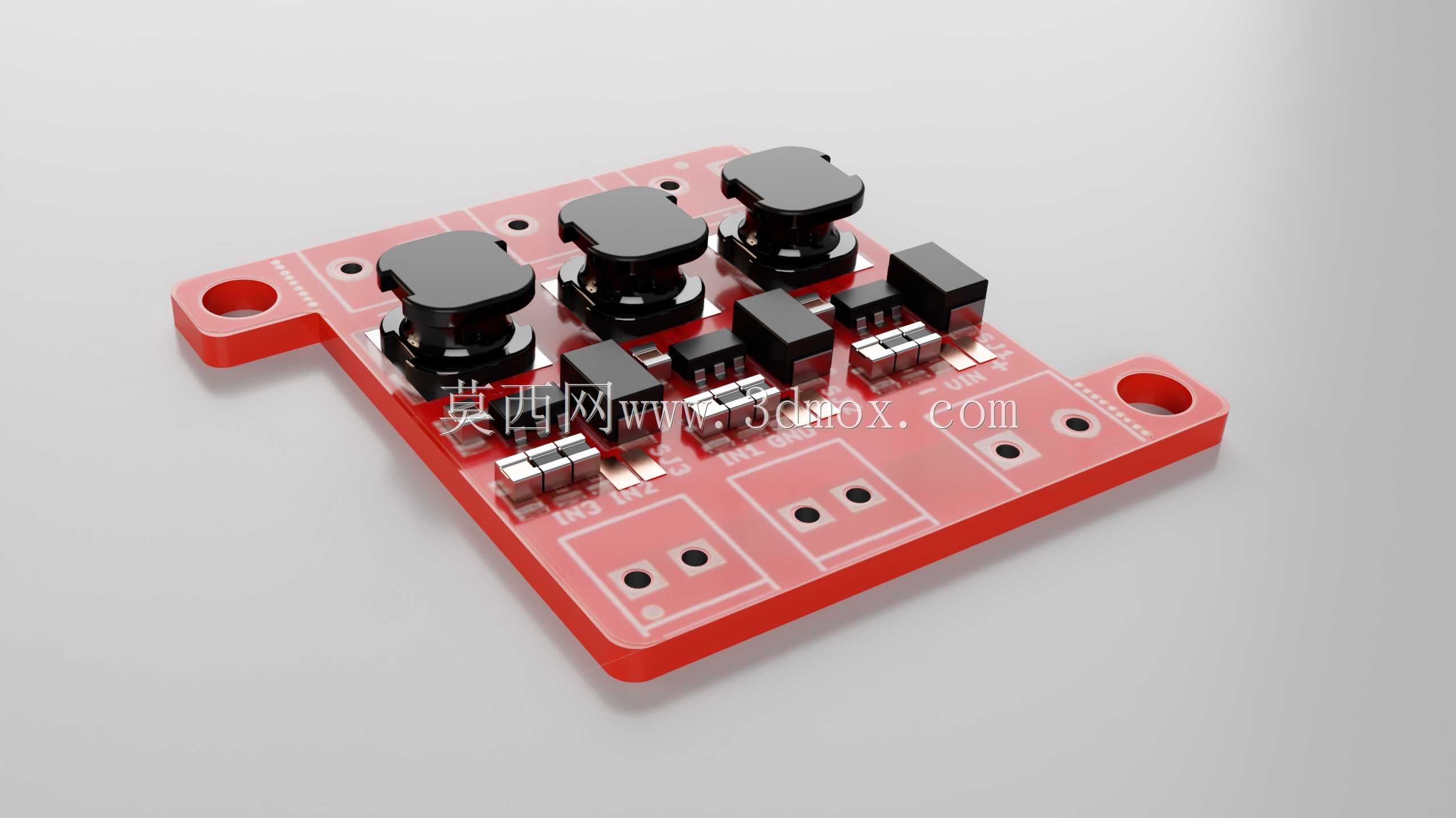

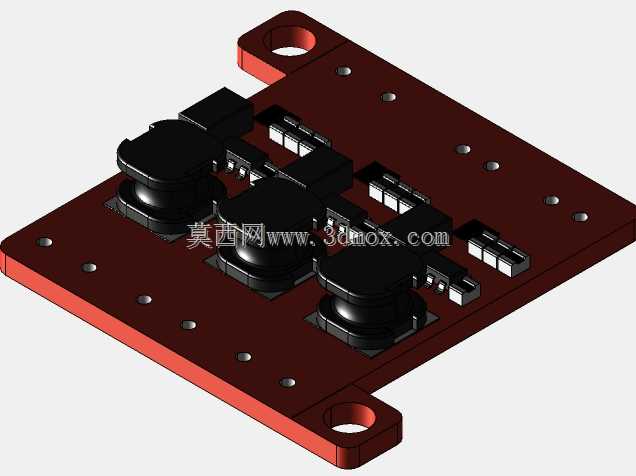

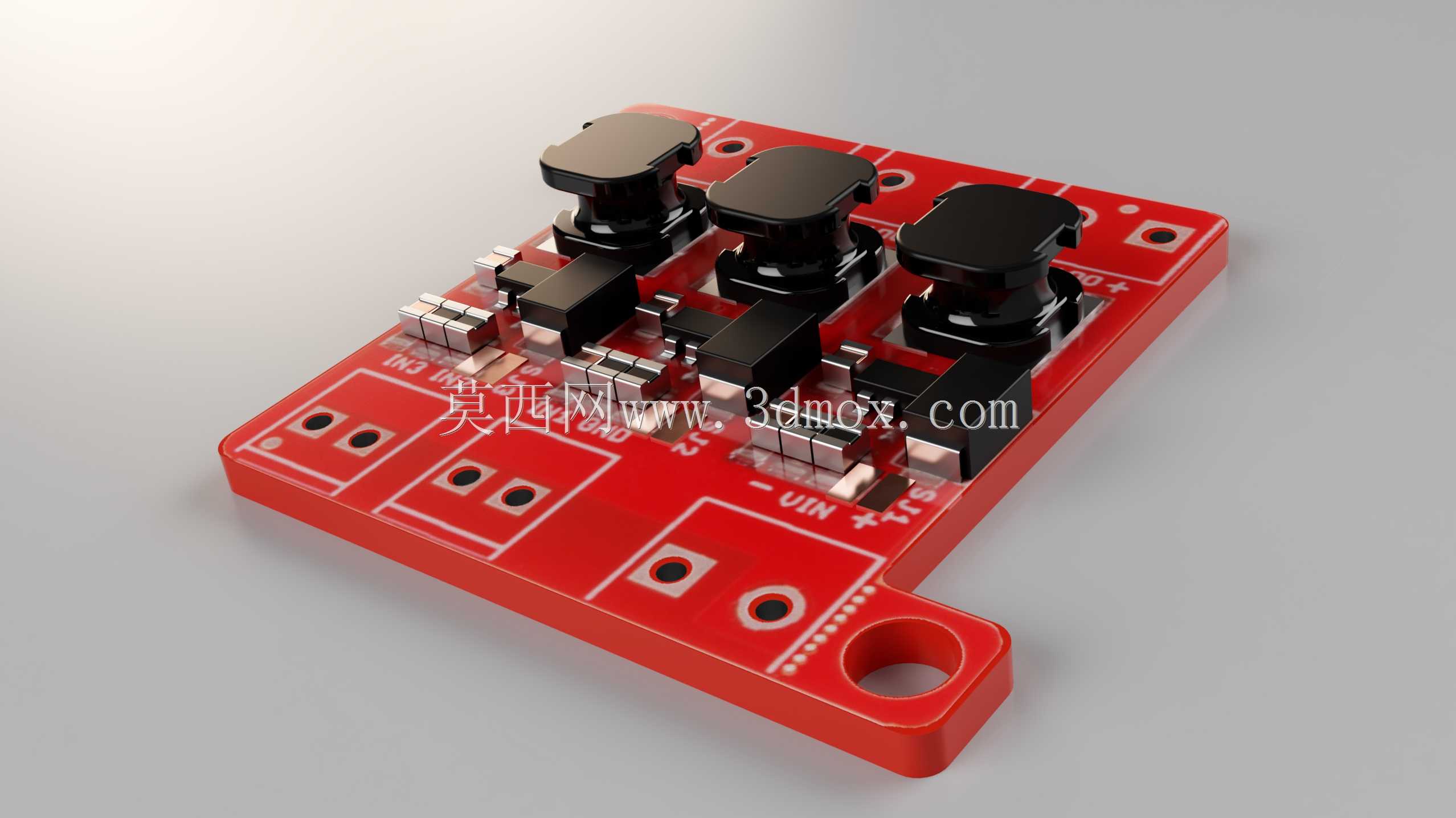

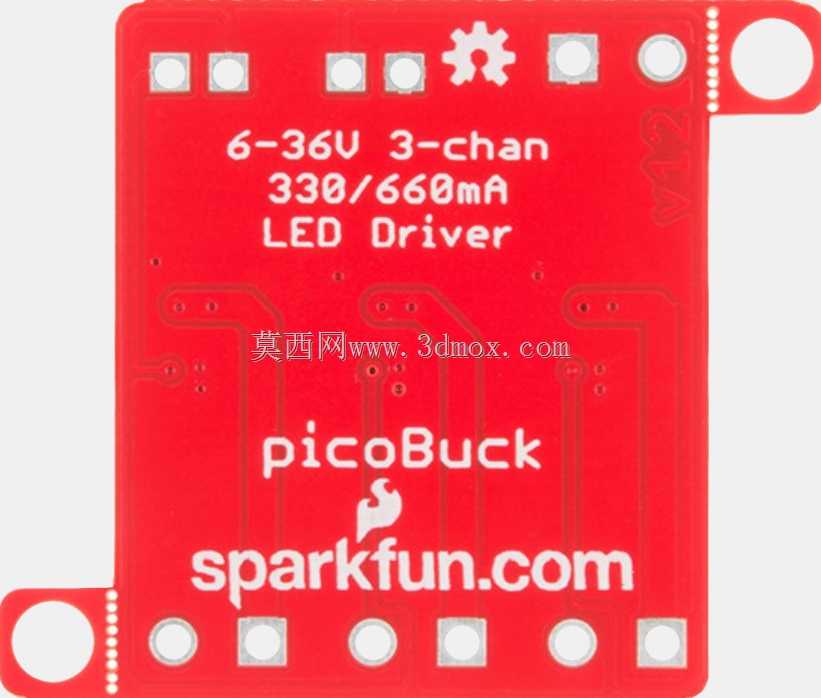

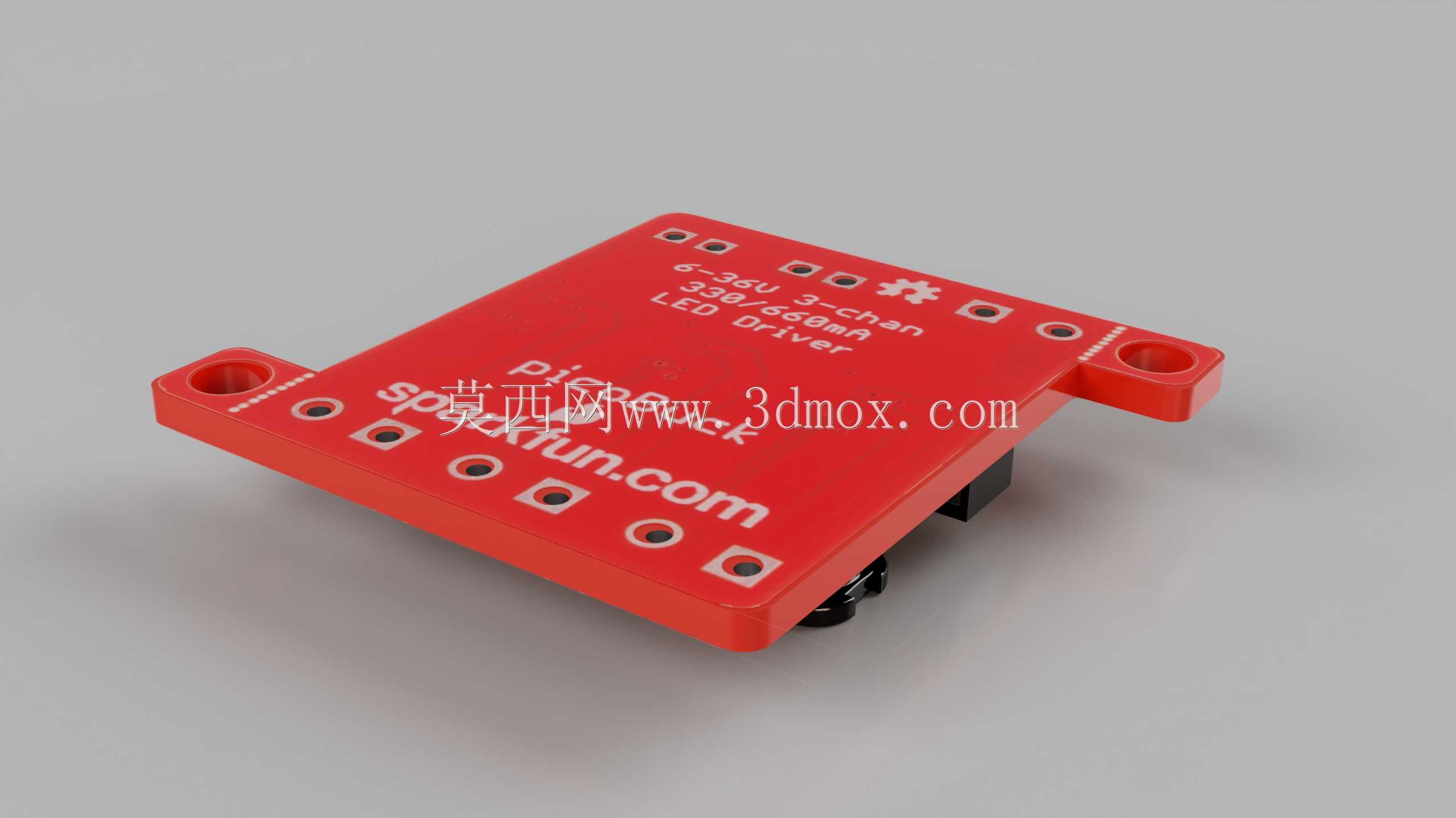

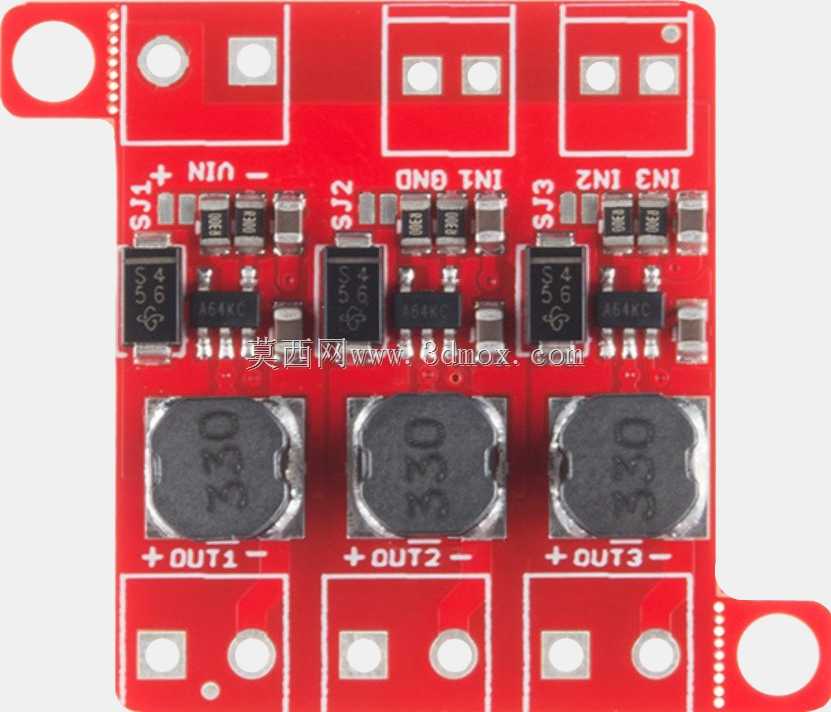

这款三通道LED驱动板的结构设计，完全围绕小功率多通道LED混光控制的实际工程需求展开，在做三维建模时首先要考虑的就是板载元件的布局干涉问题，三个黑色调节电位器呈等距直线排布，预留了足够的手指操作空间，不会出现调节某一通道时误碰相邻元件的情况。从实际应用场景来看，这类驱动板常被用在小型舞台氛围灯、智能装饰灯组、设备状态指示灯阵列的控制回路中，能够独立控制三个不同光色LED的输出亮度，实现混光调色或者分通道状态指示的功能。板载的调压元件布局靠近电源输入侧，大电流走线路径做了加宽处理，建模时需要准确还原焊盘的位置与尺寸，避免后续生产时出现元件贴装偏移的问题。功能层面，单通道默认持续驱动电流为330mA，板上预留的可焊接跳线位置在建模时做了清晰的结构标识，短接后可将单通道最大输出电流提升至660mA，能够适配更高功率的LED负载，调光支持模拟电压与PWM信号两种输入模式，模拟电压输入范围在0.5-2.5V区间对应20%-100%的亮度输出，PWM调光模式下只要信号低电平小于4V即可正常工作，适配绝大多数常用微控制器的IO输出电平。安装边界设计上，板体两侧预留了标准M3螺丝的安装孔位，孔位做了穿板设计，建模时准确还原了孔位的同轴度与沉头尺寸，常规安装时可直接用M3螺丝固定在设备壳体或者安装支架上，如果设备内部安装空间受限，也可以将两侧带安装孔的凸耳沿预设的折断槽掰除，进一步缩小板体的占用面积。电源输入与输出接线端的布局在板体边缘，接线端子的高度与板上最高的电位器高度差控制在2mm以内，不会出现接线后局部元件突出过多影响设备内部装配的问题，板体一角额外预留的挂孔结构，也支持悬空吊装的安装方式，适配更多特殊的安装场景。建模过程中对板上所有元件的高度差都做了精准还原，包括贴片电阻、电容的微小高度差，以及调压芯片的散热片结构，确保导出的装配模型能够直接用于设备整体的干涉检查，不需要二次调整元件位置。
