工业储罐用磁翻柱式液位指示装置

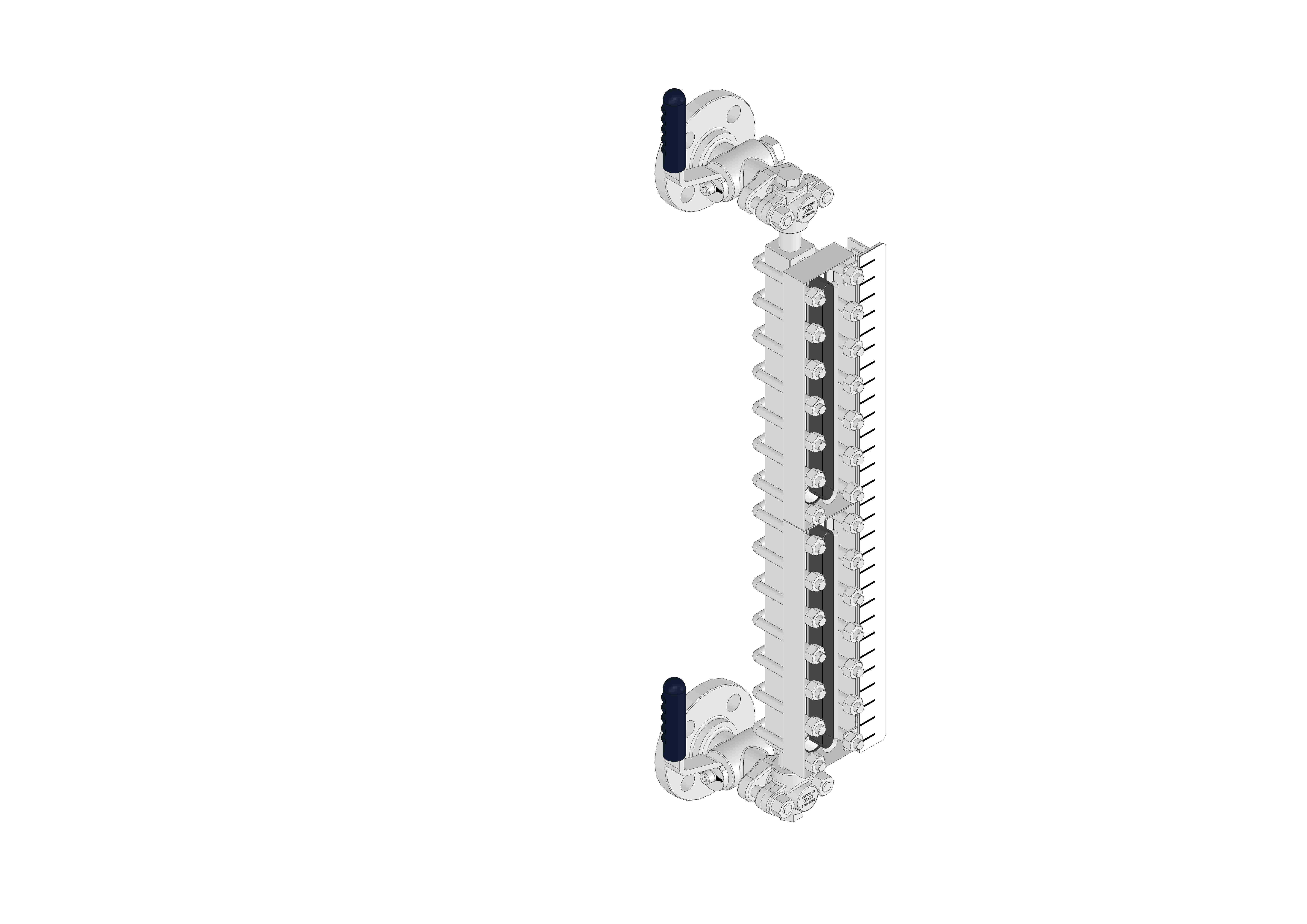

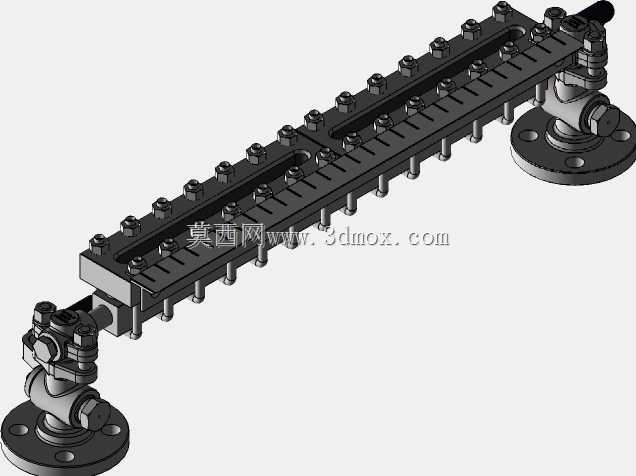

这款液位指示装置主要适配常压、承压类工业储液罐体的侧装工况，在化工原料存储、水处理药剂罐、食品加工配料罐、燃油储槽等场景中承担液位实时可视化指示的作用，无需外接供电即可完成液位位置的直观显示，适合现场巡检人员快速判断罐内介质存量，避免出现溢罐、抽空等生产异常。从结构设计来看，装置采用双侧法兰对接的安装形式，上下两端的连接基座分别对应罐体的气相、液相接口，主体测量腔与罐体内部形成连通器结构，依靠腔体内磁性浮子随液位升降的磁耦合作用，驱动外侧翻柱组件翻转，通过翻柱红白双色的分界位置精准对应罐内实际液位高度，观测无视角盲区，即使在光线较差的车间环境下也能快速读取数值。设计过程中充分考虑了现场安装的边界限制，主体测量腔采用长条式立式布局，适配测量行程覆盖常规中小罐体的液位变化区间，两端基座预留的安装孔位可直接匹配标准法兰的螺栓排布，安装时无需额外加工转接件，侧向延伸的翻柱显示面与罐体壁面保持合理间距，避免翻柱转动时与罐体保温层、附属管线产生干涉。装置上下两端配置的手动阀组可在检修时切断测量腔与罐体的连通通路，无需排空罐内介质即可完成装置的维护、更换作业，阀组上的黑色防滑手柄适配戴劳保手套操作的场景，启闭力矩适中，不会出现冬季低温下操作卡滞的问题。翻柱组件采用等间距排布的独立磁翻柱单元，单个翻柱卡滞不会影响其余单元的正常显示，降低了后期维护成本，主体测量腔的密封结构可适配多数无强腐蚀性的工业介质，结构件的圆角过渡处理避免了应力集中，长期承压使用不易出现变形渗漏问题。在建模过程中，所有配合面的公差均按照工业仪表的常规装配要求设定，法兰对接面的密封槽结构、阀组的流道走向、翻柱的转动限位结构都做了完整还原，可直接用于储罐配套的结构校核、安装布局模拟，也可作为同类液位检测产品设计的参考原型，帮助设计人员快速完成安装空间校验、配件选型匹配的工作，减少重复建模的工作量。
