带座外球面立式轴承支撑结构

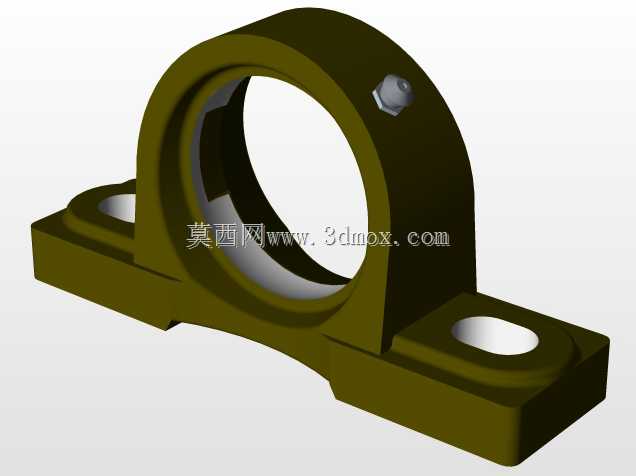

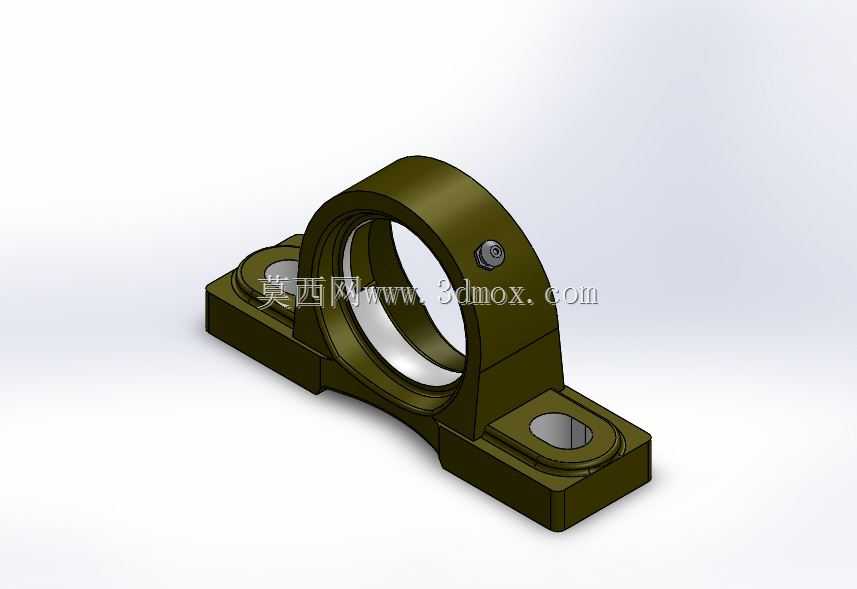

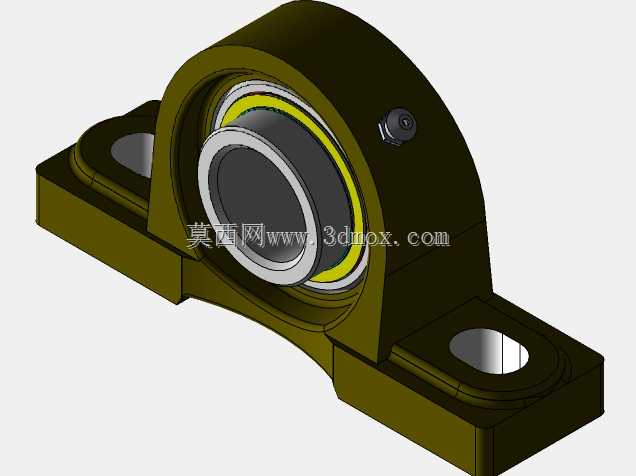

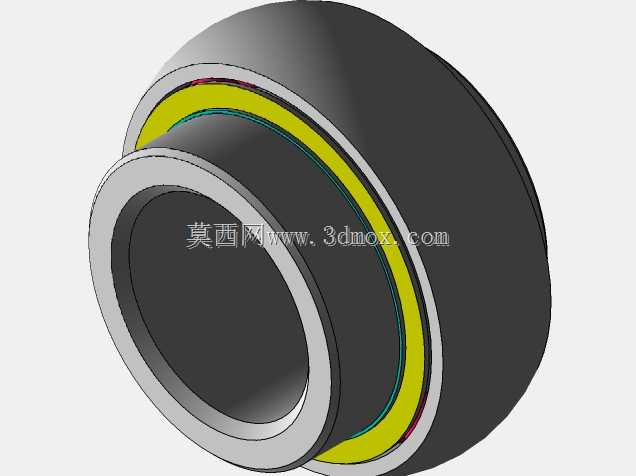

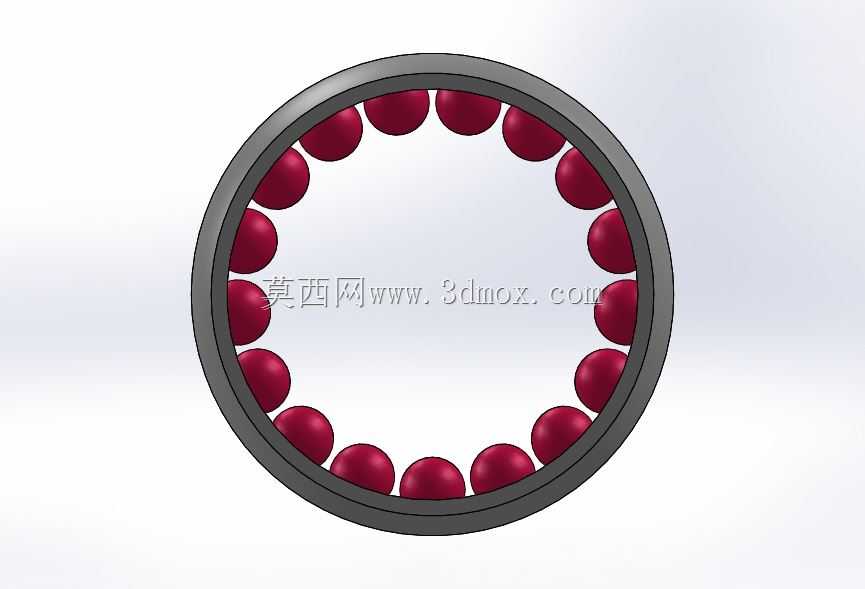

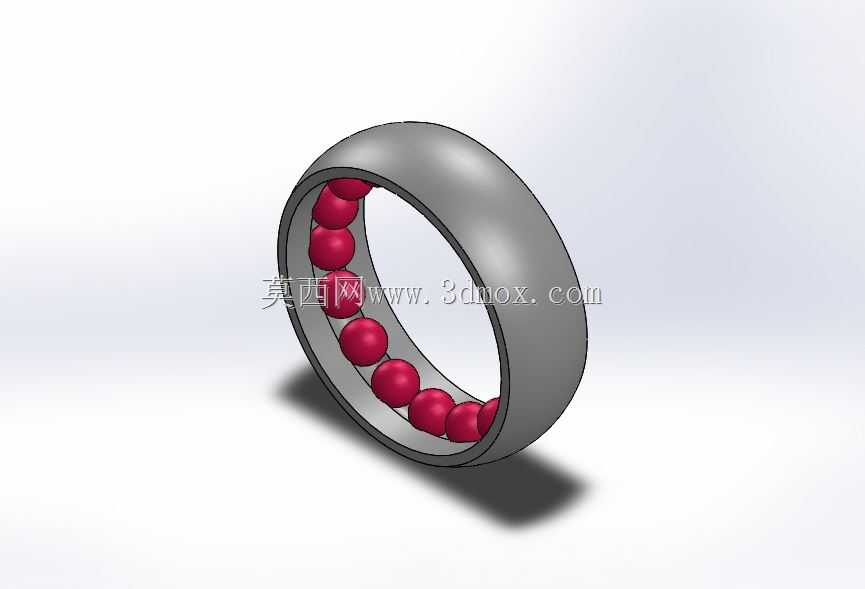

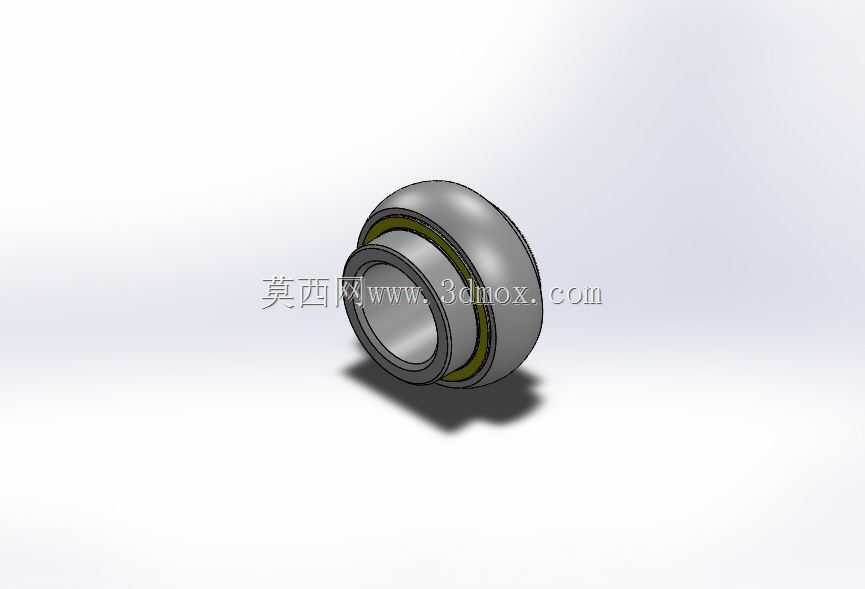

在各类通用传动设备的布局设计中，这类带立式安装座的外球面轴承单元，是承担旋转轴径向支撑的核心基础部件，广泛出现在输送线辊筒支撑、小型农机传动端、轻工设备转轴定位、风机叶轮支撑等场景中，相比分体式轴承与座体的组合结构，这类预装配的单元件省去了安装时的轴承对中、座孔配合公差匹配工序，能大幅缩短现场装配的调试周期。从结构设计逻辑来看，整体采用铸铁一体铸造成型的立式座体，底部设置两个对称的长圆形安装孔，这类长孔设计并非随意设定，而是预留了安装时的轴向位置调整余量，安装过程中无需严格保证座体固定孔与机架螺孔的绝对同轴，可在一定范围内调整轴系的轴向位置，抵消机架加工带来的位置误差，降低对安装基面的加工精度要求。座体与轴承外圈的配合采用球面贴合设计，这也是外球面轴承单元的核心特性，当安装基面存在平面度误差、或者轴系运行中出现轻微挠曲变形时，球面配合结构可以自动补偿角度偏差，避免轴承内部出现额外的附加载荷，防止轴承因为偏载出现早期点蚀、保持架损坏等失效问题，大幅提升轴系的运行可靠性。轴承端侧设置的顶丝结构，用于实现轴承内圈与旋转轴的周向固定，安装时只需将轴穿入内圈孔，拧紧侧方顶丝即可完成锁紧，无需额外配置轴肩、锁紧螺母等轴向定位零件，非常适合轻量化、中低载荷的传动场景。从安装边界来看，座体底部的安装平面为主要承载基面，设计选型时需要保证该平面与机架的贴合面积不低于座体底面总面积的85%，避免局部应力集中导致座体开裂；两个安装孔的中心距是选型时的核心安装尺寸，需要与机架预设的螺孔中心距匹配，长孔的宽度对应适配的固定螺栓规格，选型时不能随意选用大直径螺栓强行穿入，否则会破坏座体的安装孔结构，降低连接强度。轴承内孔的直径尺寸对应适配的轴径，选型时需要匹配所支撑旋转轴的直径公差，一般建议采用h7公差的轴径与内圈配合，保证顶丝锁紧后不会出现轴与内圈的相对打滑。实际应用中，这类轴承单元一般自带预注的润滑脂，座体上预留的注油嘴可以在设备维护时补充润滑脂，无需拆解轴承结构即可完成日常保养，适配转速不超过3000rpm、径向载荷为主的中低速传动场景，在一些存在轻微粉尘、溅水的工况下，配合密封圈结构可以实现较好的防护效果，减少外界杂质进入轴承滚道的概率，延长整体使用寿命。
