离心泵闭式叶轮结构三维设计

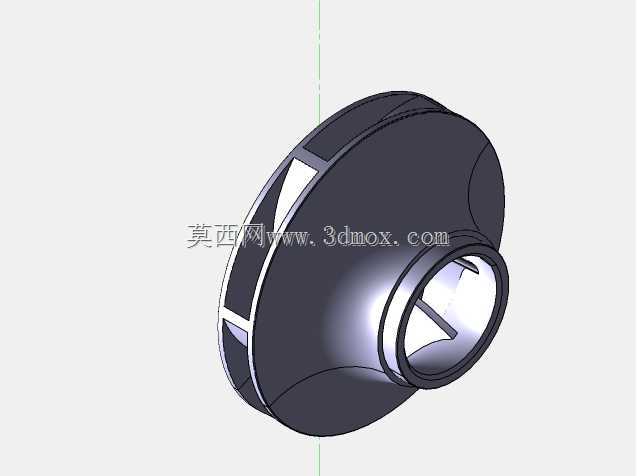

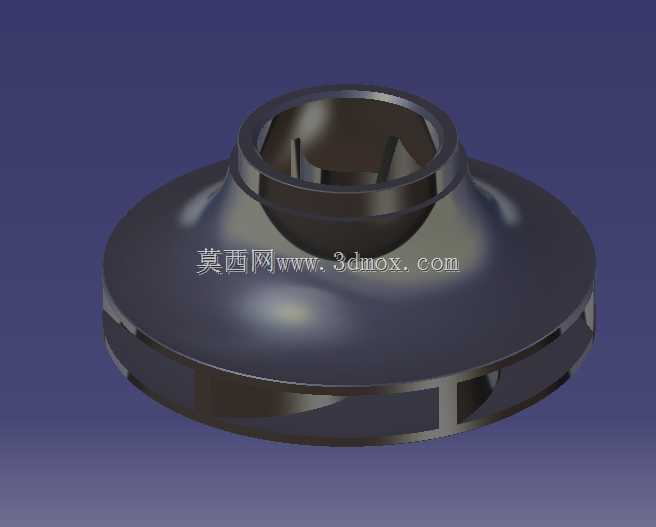

该叶轮为单级离心泵核心水力做功部件，整体采用后弯式闭式叶片结构，适配中低比转速清水输送工况，广泛应用于民用供水、工业循环水系统、暖通空调水循环、常规清水介质输送等场景。从结构设计逻辑来看，叶轮进口采用收敛式圆弧过渡设计，可有效降低介质进入叶轮流道时的局部阻力损失，减少进口涡流与脱流风险，提升泵组运行时的抗气蚀性能，匹配常规离心泵的吸入室流道尺寸，安装时进口端与泵体密封环形成配合间隙，间隙值控制在0.2-0.5mm区间，既保证转动部件与静止部件无刮擦，又能减少容积损失提升泵效。叶轮轮毂部位设计有与泵轴配合的通孔，孔内可根据传动需求设置键槽，传递电机输出的扭矩，轮毂与后盖板衔接处做了圆角过渡处理，避免应力集中，适配常规直径的离心泵轴伸尺寸，安装时通过轴套、锁紧螺母实现轴向定位，与泵轴的同轴度公差需控制在0.02mm以内，防止高速旋转时产生径向跳动引发振动超标。叶片采用空间扭曲型面设计，沿流道从进口到出口的安放角呈渐变趋势，可精准控制介质在流道内的流动方向，减少水力冲击损失，叶片与前后盖板整体衔接无拼接缝隙，避免介质在缝隙内产生滞留或泄漏，流道表面做光滑过渡处理，降低介质流动时的沿程阻力。叶轮出口宽度根据设计流量参数匹配，出口边与泵体蜗壳的隔舌位置保持合理的径向间隙，避免运行时产生动静干涉引发的压力脉动与噪声。从安装边界来看，叶轮最大外径适配常规端吸离心泵的泵腔内部尺寸，安装后叶轮后盖板与泵盖之间预留有合理的轴向间隙，可适配平衡孔或者平衡盘的轴向力平衡结构，有效平衡叶轮运行时产生的轴向力，降低轴承组件的轴向载荷，延长轴承使用寿命。该结构的叶轮运行转速适配常规2极或4极异步电机直联传动，运行时介质从轴向进入叶轮，经叶片做功获得压力能与动能后，从径向流出进入蜗壳流道完成能量转换，整体结构兼顾水力效率与结构强度，可满足常规清水介质输送场景下长期稳定运行的需求，建模过程中对叶片型面、流道过渡、配合尺寸均做了工程化校验，可直接用于后续的水力性能仿真、结构强度校核以及生产加工参考。
